2184-5. Toyota Safety Sense
OM12M59SE n
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner frontsensorn eventuellt inte av ett
fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad last-
bil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stöt- fångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido- vagn
• Om solen eller annat ljus skiner direkt på fordonet framför
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
OM12M59SE_Auris_HV_TS.book Page 218 Wednesday, September 27, 2017 11:03 AM

2194-5. Toyota Safety Sense
OM12M59SE
4
Körning
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp påbilen
• Vid körning genom ånga eller rök som kan dölja framförvarande fordon
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Vid körning i en kurva och en viss tid efter körning i en kurva • Om ett framförvarande fordon inte är direkt framför din bil
• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande fordon
skiner rakt in i främre sensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
OM12M59SE_Auris_HV_TS.book Page 219 Wednesday, September 27, 2017 11:03 AM

2204-5. Toyota Safety Sense
OM12M59SE • Om hjulen är felriktade
• Om ett torkarblad blockerar frontsensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning på vägar med tvära svängar eller med ojämna ytor
• Om ett framförvarande fordon har svag reflektion av lasern
l I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag • Om din bil sladdar
• Om främre delen av din bil höjs eller sänks
• Om sensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
OM12M59SE_Auris_HV_TS.book Page 220 Wednesday, September 27, 2017 11:03 AM

2214-5. Toyota Safety Sense
OM12M59SE
4
Körning
nOm varningslampan PCS blinkar eller tänds med fast sken och ett var-
ningsmeddelande visas på informationsdisplayen
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet.
lI följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om ytan kring frontsensorn är het, t.ex. i solen
• Om vindrutan är immig eller täckt med kondens eller is ( →Sid. 338)
• Vid körning i förhållanden när frontsensorn inte kan känna av ett föremål,
t.ex. I mörker (nattetid på väg utan gatubelysning eller annan upplys-
ning), om skarpt ljus lyser in i sensorn, eller i snö eller dimma
• Om frontsensorn eller ytorna kring dessa är kalla, t.ex. i en extremt kall miljö
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är
öppen
l Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner kan en systemstörning ha uppstått. Låt
omedelbart en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
bilen.
n Om VSC stängs av
lOm TRC och VSC är avstängda inaktiveras ( →Sid. 264) även bromsassis-
tansen och bromsfunktionen i det aktiva krockskyddet. Varningsfunktionen
i det aktiva krockskyddet fungerar dock.
l Varningslampan PCS tänds och ”Pre-Crash Brake is disabled due to VSC
OFF” visas på informationsdisplayen.
OM12M59SE_Auris_HV_TS.book Page 221 Wednesday, September 27, 2017 11:03 AM

2224-5. Toyota Safety Sense
OM12M59SE
Vid körning på vägar med vita (gula) linjer uppmärksammar den här
funktionen föraren om bilen avviker från körfältet.
Med frontsensorn på vindrutans
övre del känner LDA-systemet av
synliga vita (gula) linjer.
Om systemet fastställer att bilen
håller på att lämna sitt körfält
visas en varning på informations-
displayen och en varningssummer
hörs för att påkalla förarens upp-
märksamhet.
Om varningssummern hörs ska du
kontrollera situationen på vägen
och försiktigt vrida ratten för att
styra bilen tillbaka mellan de vita
(gula) linjerna.
LDA (Körfilsvarning)∗
∗: I förekommande fall
Sammanfattning av funktioner
Funktionen körfilsvarning
OM12M59SE_Auris_HV_TS.book Page 222 Wednesday, September 27, 2017 11:03 AM

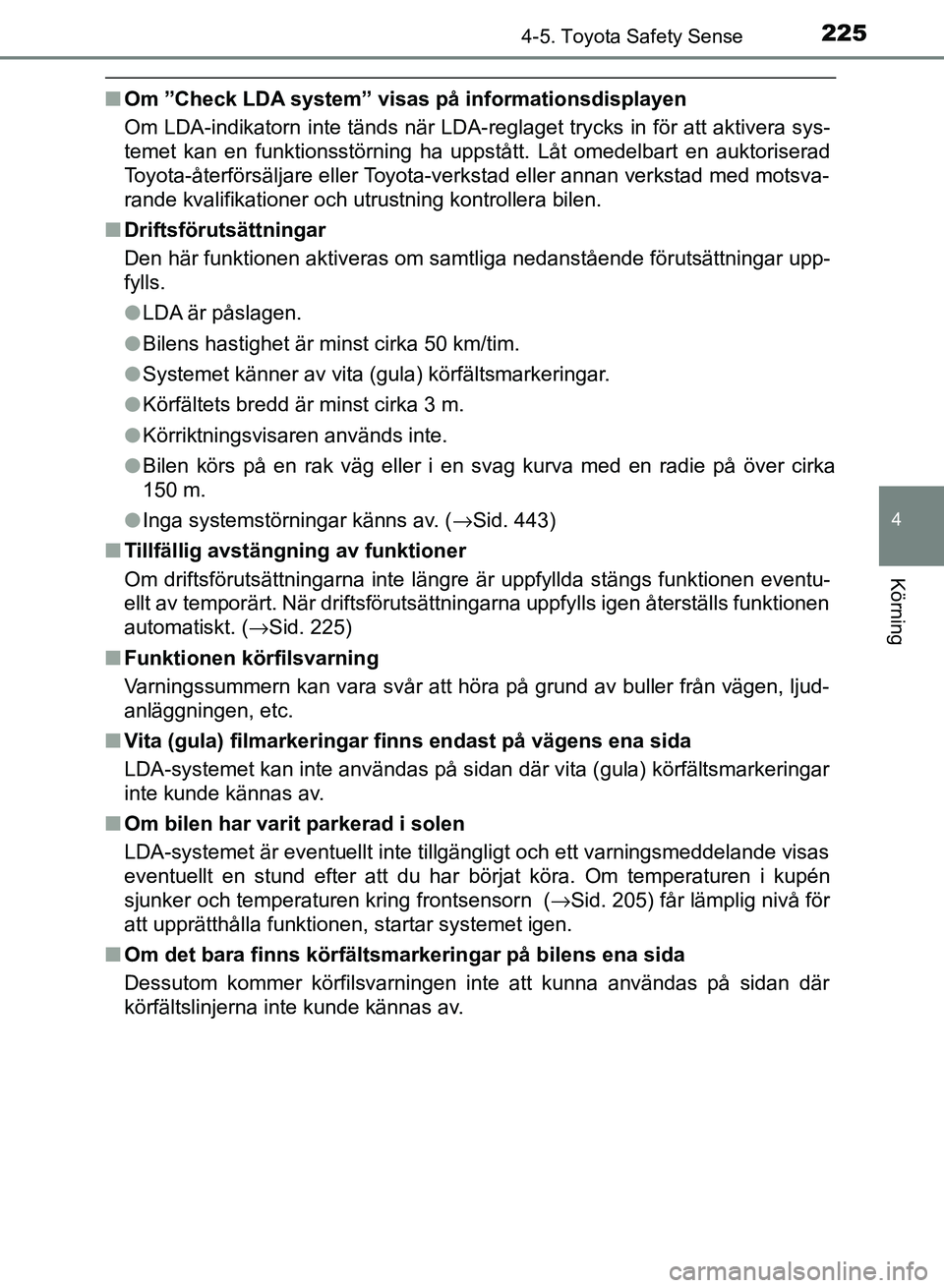

2254-5. Toyota Safety Sense
OM12M59SE
4
Körning
nOm ”Check LDA system” visas på informationsdisplayen
Om LDA-indikatorn inte tänds när LDA-reglaget trycks in för att aktivera sys-
temet kan en funktionsstörning ha uppstått. Låt omedelbart en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
n Driftsförutsättningar
Den här funktionen aktiveras om samtliga nedanstående förutsättningar upp-
fylls.
lLDA är påslagen.
l Bilens hastighet är minst cirka 50 km/tim.
l Systemet känner av vita (gula) körfältsmarkeringar.
l Körfältets bredd är minst cirka 3 m.
l Körriktningsvisaren används inte.
l Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
l Inga systemstörningar känns av. ( →Sid. 443)
n Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( →Sid. 225)
n Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
n Vita (gula) filmarkeringar fi nns endast på vägens ena sida
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte tillgängligt och ett varningsmeddelande visas
eventuellt en stund efter att du har börjat köra. Om temperaturen i kupén
sjunker och temperaturen kring frontsensorn ( →Sid. 205) får lämplig nivå för
att upprätthålla funktionen, startar systemet igen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfilsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
OM12M59SE_Auris_HV_TS.book Page 225 Wednesday, September 27, 2017 11:03 AM

2264-5. Toyota Safety Sense
OM12M59SE n
Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner frontsensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
lDet förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringarna är spruckna, eller det förekommer
reflekterande markeringar eller kantstenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillastående vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
l De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande
väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
l Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
l Avståndet till framförvarande fordon är mycket kort.
l Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
l Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
l Bilen har just gjort filbyte eller kört tvärs över en korsning.
n Varningsmeddelanden i LDA-systemet
Varningsmeddelanden används att indikera en systemstörning eller för att
informera föraren om behovet av försiktighet i körningen.
n Specialinställninga
→Sid. 88
OM12M59SE_Auris_HV_TS.book Page 226 Wednesday, September 27, 2017 11:03 AM

2274-5. Toyota Safety Sense
OM12M59SE
4
KörningTryck spaken framåt när strålkas-
taromkopplaren är i läge .
Indikeringslampan till det automa-
tiska helljuset tänds när strålkas-
tarna tänds automatiskt och
indikerar att systemet är aktivt.
Automatiskt helljus∗
∗: I förekommande fall
Det automatiska helljuset omfattar en frontsensor i bilen som
bedömer gatubelysningens ljusstyrka, ljusen från framförva-
rande fordon etc., och tänder elle r släcker helljuset efter behov.
VARNING
n Begränsningar för det automatiska helljuset
Förlita dig inte på det automatiska helljuset. Kör alltid försiktigt, ha kontroll
på omgivningen och tänd eller släck helljuset manuellt vid behov.
n Förhindra felaktigt bruk av det automatiska helljuset
Överlasta inte bilen.
Aktivera det automatiska helljuset
