2018 Seat Arona USB

Sigortalar ve ampullerNo.Tüketici/Amp
13Lamba anahtarı, LSS ve SMLS di-
reksiyon kolonu, teşhis portu,
yağmur/lamba sensörü7,5
14direksiyon kolonu LSS: silecek ku-
mandaları10
15Gösterge paneli7,5
16Sağ Lamba Güç Kaynağı40
17Sağ Kapı Cam Kumandası30
18Cam silecekleri30
19Radyo, Multimedya Sistemi25
20Isıtmalı Arka Cam30
21SCR Kontrol Ünitesi30
23Arka Görünüm Kamerası7,5
24Bağlantı Kutusu, harici ses kaynağı
kablo bağlantısı (Çift USB-Aux IN),
telefon amplifikatörü, MIB ekranı5
25Direksiyon Kolonu Elektronikleri
(MFL)7,5
26Geçit7,5
27Aktif Süspansiyon Kontrol Ünitesi7,5
28DWA Sensörü7,5
29DWA Korna7,5
319AA/9AB klima kontrol ünitesi7,5
9AK Climatronic kontrol ünitesi15
No.Tüketici/Amp
32Direksiyon Kolonu LSS, Anahtarsız7,5
33Sol Kapı Cam Kumandası30
35Sol Lamba Güç Kaynağı40
36Sinyal Kornası20
37Isıtmalı koltuklar kontrol ünitesi30
38BCM Güç C6330
39BSD, PDC, MRR10
40
Lamba anahtarı, teşhis portu, far se-
viye kontrolü, LSS direksiyon kolo-
nu: farlar, halojen farlar, geri vites
ışığı, elektrokrom ayna, radyosuz
RKA
7,5
41Katlanmamış dış aynaların ayarı,7,5
42Debriyaj pedalı, kontak röleleri CNG
röle bobini, klima basınç sensörü7,5
43DWP röle bobini, arka cam silecek
motoru, ısıtmalı fıskiyeler15
44Hava yastığı7,5
45Leimo Plus sol far7,5
46Leimo Plus sağ far7,5
48Direksiyon Kolonu Kilidi, Kessy Kon-
trol Ünitesi7,5
49SCR Röle Bobini7,5
53Otomatik vites kutusu kolu, ZSS7,5
No.Tüketici/Amp
58Çift Su Pompası7,5
59Isıtmalı arka dikiz aynaları10
60Çekme Kancası30
61Çekme Kancası30
Motor bölmesindeki sigorta yerle-
şimi
Ek bilgileri dikkatlice okuyun
›› ›

 Say-
fa 62
Sigortaları sadece aynı amper değerindeki
(aynı renk ve işaretler) ve boyuttaki bir si-
gorta ile değiştirin.
No.Tüketici/Amp
1
MPI Motor Enjeksiyon Modülü10
TSI Motor Enjeksiyon Modülü15
Dizel Motor Enjeksiyon Modülü30
2
Yakıt ölçme valfi (TJ4/T6P/TJ7), Dü-
şük sıcaklık soğutma suyu pompası
(TJ4/T6P/TJ7); Yağ Basıncı Düzen-
leyici Valfi (TJ1), Soğutma Suyu Valfi
AGR (TJ1), Yüksek ve Düşük Su
Pompaları (TJ1), SCR röle bobini
7,5
3Lambda sondaları15» 107
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Kumandalar ve göstergeler
Çalışma

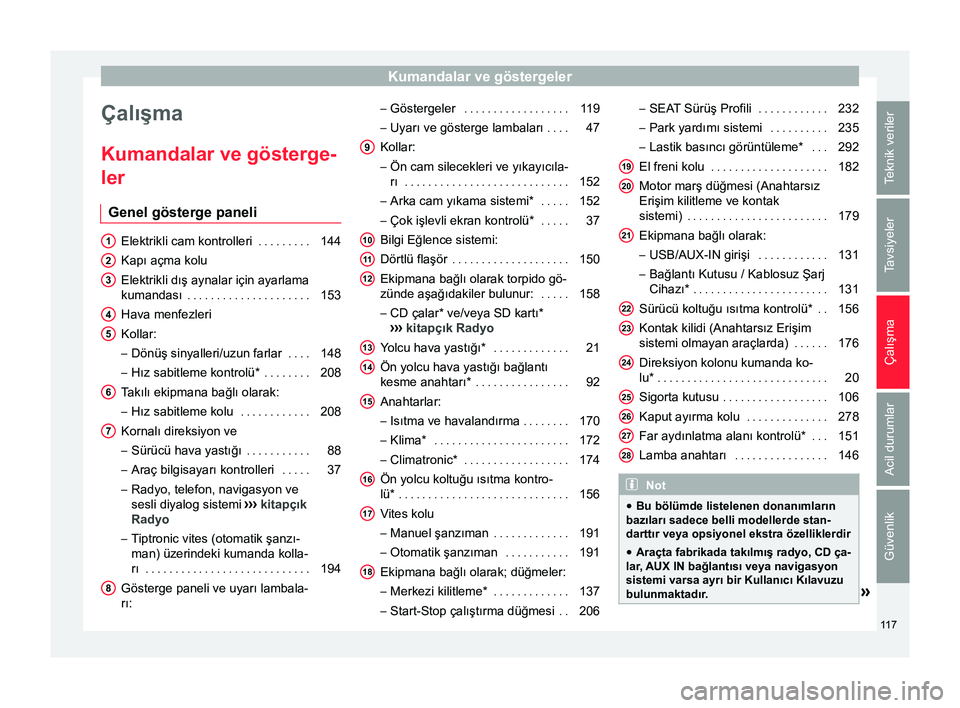

Kumandalar ve gösterge-
ler Genel gösterge paneli Elektrikli cam kontrolleri
. . . . . . . . .144
Kapı açma kolu
Elektrikli dış aynalar için ayarlama
kumandası . . . . . . . . . . . . . . . . . . . . . 153
Hava menfezleri
Kollar:
– Dönüş sinyalleri/uzun farlar . . . .148
– Hız sabitleme kontrolü* . . . . . . . .208
T akılı ekipmana bağlı olarak:
– Hız sabitleme kolu . . . . . . . . . . . .208
Kornalı direksiyon ve – Sürücü hava yastığı . . . . . . . . . . .88
– Araç bilgisayarı kontrolleri . . . . .37
– Radyo, telefon, navigasyon ve
sesli diyalog sistemi ›
››
kitapçık
Radyo
– Tiptronic vites (otomatik şanzı-
man) üzerindeki kumanda kolla-
rı . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Gösterge paneli ve uyarı lambala-
rı:
1 2
3
4
5
6
7
8 –
Göstergeler . . . . . . . . . . . . . . . . . . 119
– Uyarı ve gösterge lambaları . . . .47
Kollar:
– Ön cam silecekleri ve yıkayıcıla-
rı . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
– Arka cam yıkama sistemi* . . . . .152
– Çok işlevli ekran kontrolü* . . . . .37
Bilgi Eğlence sistemi:
Dörtlü flaşör . . . . . . . . . . . . . . . . . . . . 150
Ekipmana bağlı olarak torpido gö-
zünde aşağıdakiler bulunur: . . . . .158
– CD çalar* ve/veya SD kartı *
›

›› kitapçık Radyo
Yolcu hava yastığı* . . . . . . . . . . . . .21
Ön yolcu hava yastığı bağlantı
kesme anahtarı* . . . . . . . . . . . . . . . . 92
Anahtarlar: – Isıtma ve havalandırma . . . . . . . .170
– Klima* . . . . . . . . . . . . . . . . . . . . . . . 172
– Climatronic* . . . . . . . . . . . . . . . . . . 174
Ön yolcu koltuğu ısıtma kontro-
lü* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Vites kolu
– Manuel şanzıman . . . . . . . . . . . . .191
– Otomatik şanzıman . . . . . . . . . . .191
Ekipmana bağlı olarak; düğmeler:
– Merkezi kilitleme* . . . . . . . . . . . . .137
– Start-Stop çalıştırma düğmesi . .206
9
10
11
12
13
14
15
16
17
18 –
SEAT Sürüş Profili . . . . . . . . . . . . 232
– Park yardımı sistemi . . . . . . . . . .235
– Lastik basıncı görüntüleme* . . .292
El freni kolu . . . . . . . . . . . . . . . . . . . . 182
Motor marş düğmesi (Anahtarsız
Erişim kilitleme ve kontak
sistemi) . . . . . . . . . . . . . . . . . . . . . . . . 179
Ekipmana bağlı olarak: – USB/AUX-IN girişi . . . . . . . . . . . .131
– Bağlantı Kutusu / Kablosuz Şarj
Cihazı* . . . . . . . . . . . . . . . . . . . . . . . 131
Sürücü koltuğu ısıtma kontrolü * . . 156
Kontak kilidi (Anahtarsız Erişim
sistemi olmayan araçlarda) . . . . . .176
Direksiyon kolonu kumanda ko-
lu* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Sigorta kutusu . . . . . . . . . . . . . . . . . . 106
Kaput ayırma kolu . . . . . . . . . . . . . .278
Far aydınlatma alanı kontrolü

* . . . 151
Lamba anahtarı . . . . . . . . . . . . . . . . 146 Not
● Bu bölümde listelenen donanımların
bazıları sadece belli modellerde stan-
darttır veya opsiyonel ekstra özelliklerdir
● Araçta fabrikada takılmış radyo, CD ça-
lar, AUX IN bağlantısı veya navigasyon
sistemi varsa ayrı bir Kullanıcı Kılavuzu
bulunmaktadır

. » 19
20
21
22
23
24
25
26
27
28
117
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma
İletişim ve multimedya Direksiyon simidi kumanda-
ları* Genel bilgiler Direksiyonda ses sistemi, telefon ve rad-
yo/navigasyon fonksiyonlarını sürücünün
dikkatini dağıtmadan kontrol etme imkanı
sağlayan çok fonksiyonlu bir modül bulu-
nur.
Çok işlevli modülün iki farklı modeli vardır:
● Sesli kontrol özelliğine sahip ses sis-
temi, telefon ve navigasyon: Direksiyon
simidinden mevcut ses işlevlerini (radyo,
ses CD, MP3, iPod ®1)
, USB 1)
, SD 1)
) ve
Bluetooth sistemini kontrol etmek için.
● Sesli kontrol özelliği olmayan ses sis-
temi, telefon ve navigasyon
: Direksiyon
simidinden mevcut ses işlevlerini (radyo,
ses CD, MP3, iPod ®1)
, USB 1)
, SD 1)
) ve
Bluetooth sistemini kontrol etmek için. 1)
Araç ekipmanına göre.
126

ÇalışmaDüğmeRadyoMedya (AUX hariç)AUXTelefon
a)Navigasyon a)
GSes kaynakları arasında dolaşır: FM/AM – CD – SD - USB - AUX - BT Ses sistemi (sadece kullanılabilir durumda olanlar için).
Bu özellik herhangi bir modda (ses, medya, navigasyon, destek sistemleri, araç durumu, seyahat verileri).
HÇevirin
Renkli gösterge paneli:
Mev-
cut istasyonların listesi (gös-
terge paneli ses sistemi me-
nüsündeyken).Renkli gösterge paneli: son-
raki parça (gösterge paneli
ses sistemi menüsündeyken).İşlev yok
– Aktif çağrı yok: Son çağrıla-
rın listesi.

– Aktif çağrı: arama seçenek-
leri listesine erişir (beklet, ka-
pat, mikrofonu kapat, özel nu-
mara, vs.).– Aktif güzergâh: varış yerine
gidiş kılavuzunu durdurmak
üzere görüntüye erişir.

– Aktif güzergâh yok: son va-
rış yerleri listesi.
HBasınGösterge paneline müdahale eder veya menü seçeneğine göre gösterge paneli menü seçeneğini onaylar .
a)
Aracın donanım paketine bağlı olarak.
b) Bu işlem siz radyo dinlerken yapılabilir; ses sistemi-radyo modunda olmanıza gerek yoktur .
c) Bu işlemler siz medya dinlerken yapılabilir; ses sistemi-radyo modunda olmanıza gerek yoktur .130

İletişim ve multimedya
Multimedya USB/AUX-INPort Şek. 131
Orta konsol: USB/AUX-IN giriş. Araç donanımına ve ülkeye bağlı olarak,
araçta bir USB / AUX-IN port mevcut olabi-
lir .
USB/AUX-IN port orta konsolun saklama
bölmesinde bulunabilir ›
›› Şek. 131 .
Çalıştırma tanımı, ses sistemi veya navi-
gasyon sisteminin ilgili Kullanım Kılavuzla-
rında bulunur. Bağlantı Kutusu* / Kablosuz Şarj
Cihazı* Şek. 132
İlgili video Şek. 133
Orta konsol: Bağlantı Kutusu. Donanıma ve ülkeye bağlı olarak, araçta
bu iki seçenekten biri olabilir:
Bağlantı Ku-
tusu veya Kablosuz Şarj Cihazı .
Bağlantı Kutusu ile Qi 1)
teknolojisi sayesin-
de mobil cihazınızı kablosuz olarak şarj
edebilir ve araçtaki radyasyonu düşürebilir
ve daha iyi sinyal alabilirsiniz. Kablosuz Şarj Cihazı ile yalnızca Qi tekno-
lojisi bulunan mobil cihazınızın kablosuz
şarj edebilirsiniz.
Bağlantı Kutusu/Kablosuz Şarj Cihazı orta
konsolun saklama bölmesinde bulunur
›› ›

Şek. 133 .
Çalıştırma tanımı, ses sistemi veya navi-
gasyon sisteminin ilgili Kullanım Kılavuzla-
rında bulunur. Not
Mobil cihaz, uygun çalışması için, Qi
kablosuz indüktif şarj arayüz standardını
desteklemelidir. 1)
Qi teknolojisi cep telefonunuzu kablosuz olarak
şarj etmenizi sağlar. 131
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Anahtar kelimeler dizini
motor bölmesi . . . . . . . . . . . . . . . . . . . . . . 269
radyo ekranı . . . . . . . . . . . . . . . . . . . . . . . . 270
T
iptronic (otomatik şanzıman) . . . . . . . . 191, 194
Top Tether . . . . . . . . . . . . . . . . . . . . . . . . . 27, 30
Top Tether sistemi . . . . . . . . . . . . . . . . . . . 27, 30
Torpido gözü . . . . . . . . . . . . . . . . . . . . . . . . . 158
Toz ve polen filtresi . . . . . . . . . . . . . . . . . . . . 167
Tyre Mobility seti . . . . . . . . . . . . . . . . . . . . . . . 64 Lastik yalıtımı . . . . . . . . . . . . . . . . . . . . . . . 101
Tyre Mobility Seti Lastik şişirme . . . . . . . . . . . . . . . . . . . . . . . 101
Tyre Mobility sistemi bileşenler . . . . . . . . . . . . . . . . . . . . . . . . . . 101
U USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
USB/AUX-IN Port . . . . . . . . . . . . . . . . . . . . . 131
Uyarı lambası Hız sınırlayıcı . . . . . . . . . . . . . . . . . . . . . . . 210
Uyarı mesajları kırmızı . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
sarı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
Uyarı sembolleri . . . . . . . . . . . . . . . . . . . . . . 123 Ayrıca bkz. Uyarı ve kontrol lambaları . . . . 123
Uyarı üçgeni . . . . . . . . . . . . . . . . . . . . . . . . . 150
Uyarı ve gösterge lambaları gösterge paneli . . . . . . . . . . . . . . . . . . . . . . 47
Uyarı ve kontrol lambaları . . . . . . . . . . . . . . . 123 Emniyet kemeri . . . . . . . . . . . . . . . . . . . . . . 82
frene basma . . . . . . . . . . . . . . . . . . . . . . . . 219
gösterge paneli ekranı . . . . . . . . . . . . . . . . . 48
hava yastıkları . . . . . . . . . . . . . . . . . . . . . . . 92
motor ön ısıtma/arıza sistemi . . . . . . . . . . . 205
motor yönetimi . . . . . . . . . . . . . . . . . . . . . . 204
sesli uyarı sinyali . . . . . . . . . . . . . . . . . . . . 123
Start-Stop . . . . . . . . . . . . . . . . . . . . . . . . . . 206 uyarlanabilir hız sabitleme kontrolü . . . . . . 219
vites değiştirme . . . . . . . . . . . . . . . . . . . . . 198
Uyarlamalı hız sabitleme
. . . . . . . . . . . . . . . . 217
Uyarlanabilir Hız Kontrolü geçici kapatma . . . . . . . . . . . . . . . . . . . . . . 224
Uyarlanabilir hız sabitleme kontrolü Orta şeritte sollamayı önleme işlevi . . . . . . 223
Uyarlanabilir Hız Sabitleme Kontrolü arızası . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218
ekrandaki göstergeler . . . . . . . . . . . . . . . . 219
Özel sürüş koşulları . . . . . . . . . . . . . . . . . . 224
radar sensörü . . . . . . . . . . . . . . . . . . . . . . . 220
uyarı ve kontrol lambası . . . . . . . . . . . . . . . 219
Uyarlanabilir Hız Sabitleme Kontrolünün çalıştırılması . . . . . . . . . . . . . . . . . . . . . . . . 220
Uzaktan kumanda . . . . . . . . . . . . . . . . . . . . . 132
Uzaktan kumanda anahtarı kilit açma ve kilitleme . . . . . . . . . . . . . . . . . 132
Uzun far kolu . . . . . . . . . . . . . . . . . . . . . . . . . 148
Uzun farlar sis farları . . . . . . . . . . . . . . . . . . . . . . . . . . 147
V
Veri etiketi . . . . . . . . . . . . . . . . . . . . . . . . . . . 296
Verimlilik programı ilave tüketiciler . . . . . . . . . . . . . . . . . . . . . . . 42
tasarruf ipuçları . . . . . . . . . . . . . . . . . . . . . . 42
Vites-değiştirme göstergesi . . . . . . . . . . . . . . 198
Vites değişikliği . . . . . . . . . . . . . . . . . . . . . . . . 50
Vites değiştirme manuel şanzıman . . . . . . . . . . . . . . . . . . . . 191
manüel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
otomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
vites değiştirme (manuel şanzıman) . . . . . 191
vites küçültme . . . . . . . . . . . . . . . . . . . . . . 234
Vites değiştirme göstergesi . . . . . . . . . . . . . . . 41 Vites değiştirme pedalları (otomatik
şanzıman) . . . . . . . . . . . . . . . . . . . . . . . . . 194
V
ites devrede . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Vites kolu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Vites kolu kilidi . . . . . . . . . . . . . . . . . . . . . . . . 193
vites kolu (otomatik şanzıman) arıza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Vites kolu (otomatik şanzıman) konumları . . . . . . . . . . . . . . . . . . . . . . . . . . 192
manuel serbest bırakma mekanizması . . . . 50
Vites küçültme manuel şanzıman . . . . . . . . . . . . . . . . . . . . 234
otomatik şanzıman . . . . . . . . . . . . . . . . . . . 195
Vites önerisi . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Y Yağ değiştirme . . . . . . . . . . . . . . . . . . . . . . . . 283
Yağ özellikleri . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Yakıt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57, 274 dizel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
etanol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 274
tasarrufu . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
tüketimi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 297
yakıt doldurma . . . . . . . . . . . . . . . . . . . . . . 274
yakıt göstergesi . . . . . . . . . . . . . . . . . . . . . 123
Yakıt deposu kapağı açma ve kapama . . . . . . . . . . . . . . . . . . . . . 57
Yakıt deposunun doldurulması . . . . . . . . . . . 273
Yakıt doldurma . . . . . . . . . . . . . . . . . . . . . . . . 273 yakıt göstergesi . . . . . . . . . . . . . . . . . . . . . 123
Yakıt tasarrufu atalet modu . . . . . . . . . . . . . . . . . . . . . . . . 197
Yakıt tüketimi . . . . . . . . . . . . . . . . . . . . . . . . . 202 yakıt tüketimi neden artar? . . . . . . . . . . . . . 203
Yangın söndürücü . . . . . . . . . . . . . . . . . . . . . . 99
318
