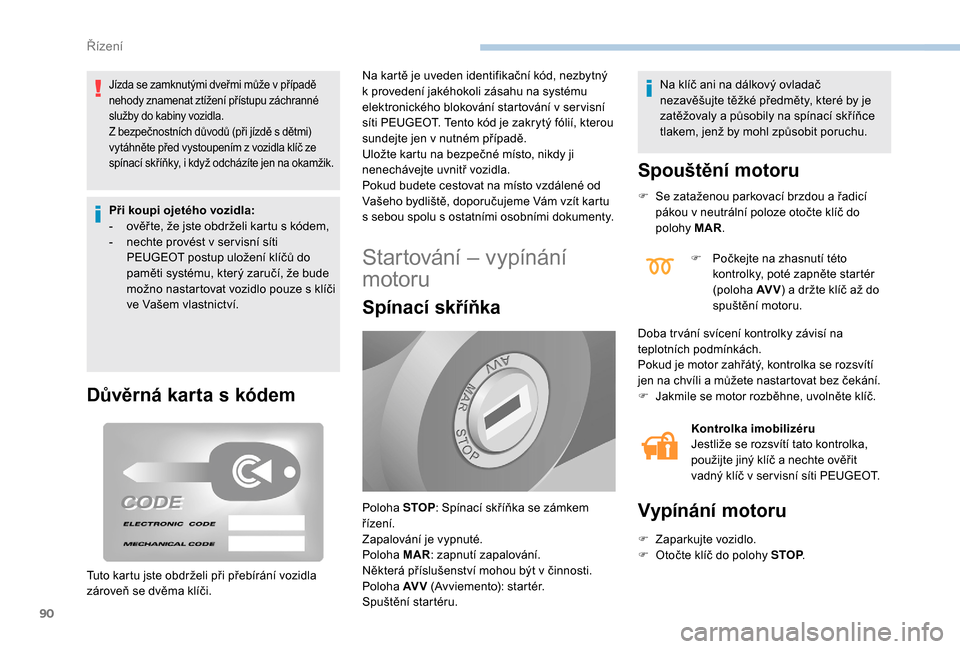

90
Jízda se zamknutými dveřmi může v případě
n ehody znamenat ztížení přístupu záchranné
služby do kabiny vozidla.
Z bezpečnostních důvodů (při jízdě s
dětmi)
vytáhněte před vystoupením z
vozidla klíč ze
spínací skříňky, i
když odcházíte jen na okamžik.
Při koupi ojetého vozidla:
- ov ěř te, že jste obdrželi kartu s kódem,
-

n
echte provést v ser visní síti
PEUGEOT postup uložení klíčů do
paměti systému, který zaručí, že bude
možno nastartovat vozidlo pouze s
klíči
ve Vašem vlastnictví.
Důvěrná karta s k ódem
Na kartě je uveden identifikační kód, nezbytný
k
provedení jakéhokoli zásahu na systému
elektronického blokování startování v
ser visní
síti PEUGEOT. Tento kód je zakrytý fólií, kterou
sundejte jen v
nutném případě.
Uložte kartu na bezpečné místo, nikdy ji
nenechávejte uvnitř vozidla.
Pokud budete cestovat na místo vzdálené od
Vašeho bydliště, doporučujeme Vám vzít kartu
s
sebou spolu s ostatními osobními dokumenty.
Startování – vypínání
motoru
Spínací skříňka
Na klíč ani na dálkový ovladač
nezavěšujte těžké předměty, které by je
zatěžovaly a působily na spínací skříňce
tlakem, jenž by mohl způsobit poruchu.
Spouštění motoru
F Se zataženou parkovací brzdou a řadicí
pákou v neutrální poloze otočte klíč do
polohy MAR.
Doba tr vání svícení kontrolky závisí na
teplotních podmínkách.
Pokud je motor zahřátý, kontrolka se rozsvítí
jen na chvíli a
můžete nastartovat bez čekání.
F

J
akmile se motor rozběhne, uvolněte klíč. Kontrolka imobilizéru
Jestliže se rozsvítí tato kontrolka,
použijte jiný klíč a
nechte ověřit
vadný klíč v
ser visní síti PEUGEOT.
Vypínání motoru
F Zaparkujte vozidlo.
F O točte klíč do polohy STOP .
Poloha
STOP: Spínací skříňka se zámkem
řízení.
Zapalování je vypnuté.
Poloha MAR: zapnutí zapalování.
Některá příslušenství mohou být v

činnosti.
Poloha AV V (Avviemento): startér.
Spuštění startéru. F

P
očkejte na zhasnutí této
kontrolky, poté zapněte startér
(poloha AV V) a držte klíč až do
spuštění motoru.
Tuto kartu jste obdrželi při přebírání vozidla
zároveň se dvěma klíči.
Řízení

91
Při nízkých teplotách
V horských a/nebo chladných oblastech
je doporučeno používat „zimní“ typ paliva,
uzpůsobený pro nízké teploty a teploty
pod bodem mrazu.
Systém pro vyřazení
autobaterie z činnosti
Pokud vozidlo nepoužíváte po delší dobu,
jako například při zimním odstavení vozidla,
je doporučeno vyřadit z
činnosti autobaterii
vozidla, aby byla zajištěna její ochrana
a
optimalizována její životnost.
Když je autobaterie vyřazená z
činnosti,
je přístup do vozidla možný pouze
odemknutím mechanického zámku dveří
na straně řidiče.
Po vypnutí baterie se informace (čas,
datum, rádiové stanice apod.) uloží.
Pro opětovné uvedení baterie do činnosti:
F

O
točte klíč do polohy RUN.
F

N
ormálně nastartujte vozidlo (poloha AV V).
Pro vyřazení autobaterie z
činnosti:
F

V
ypněte motor (poloha STOP ).F

S
tiskněte čer vené tlačítko, poté otočte klíč
do polohy B AT T .
K vyřazení autobaterie z činnosti dojde po
uplynutí následujících přibližně 7 sekund.
Tato doba je důležitá k
tomu, aby:
-

u
živatel mohl opustit vozidlo a zamknout
jeho dveře pomocí dálkového ovladače.
-

b
yla zajištěna dezaktivace všech
elektrických systémů vozidla.
Parkovací brzda
Zatažení
F Pro znehybnění vozidla zatáhněte páku parkovací brzdy.
F

P
řed vystoupením z vozidla ověř te, že je
řádně zatažená.
Po zaparkování je zbytečné řadit rychlostní
stupeň, zejména je-li vozidlo zatíženo.
Při parkování ve svahu otočte kola
směrem k
chodníku a zatáhněte páku
parkovací brzdy.
V případě výjimečného použití parkovací
brzdy za jízdy vozidla ji zatahujte pouze
mírně, aby nedošlo k
zablokování zadních
kol (nebezpečí smyku).
6
Řízení

93
Stop & Start
Systém Stop & Start dočasně vypíná motor –
režim STOP – při zastavení v provozu
(semafory, dopravní kolony atd.). Jakmile
se opět chcete rozjet, motor se automaticky
spustí – režim START. Opětovní nastartování je
okamžité, rychlé a
tiché.
Systém Stop & Start, vyvinutý pro městské
prostředí, umožňuje snižovat spotřebu paliva,
emisí a
vzhledem ke své bezhlučnosti v režimu
STOP i
úroveň hluku.
Přechod motoru do režimu
STOP
Ve stojícím vozidle přesuňte řadicí páku do
neutrální polohy, poté uvolněte spojkový pedál. Na přístrojové desce se rozsvítí
tato kontrolka a
motor se přepne do
vyčkávacího režimu.
Aby bylo zabráněno opakovanému
vypínání motoru při pomalé jízdě, je další
automatické zastavení motoru možné
pouze po předchozím překročení rychlosti
10
km/h. Nikdy neopouštějte vozidlo bez
předchozího vypnutí zapalování.
Nikdy nedoplňujte palivo s
aktivovaným
režimem STOP; vždy otočením klíče
vypněte zapalování.
Zvláštní případy: režim
STOP je nedostupný
Režim STOP nelze vyvolat v těchto situacích:
- p robíhá opětná aktivace systému,
-

j
sou otevřené dveře řidiče,
-

j
e rozepnutý bezpečnostní pás řidiče,
-

j
e zapnuta klimatizace,
-

j
e zapnuto odmlžování zadního skla,
-

j
e zapnuto rychlé stírání čelního skla,
-

j
e zařazen zpětný chod při parkovacím
manévru,
-

j
sou splněny určité podmínky, které to
znemožňují (úroveň nabití autobaterie,
teplota motoru, regenerace filtru pevných
částic, posilovač brzd, vnější teplota atd.), -

j
e intenzivně využíván systém Stop & Start;
režim se může deaktivovat za účelem
zachování funkce startování vozidla; obraťte
se na ser vis sítě PEUGEOT pro opětovnou
aktivaci funkce.
Tato kontrolka bliká na přístrojové
desce po dobu několika sekund,
poté zhasne.
Fungování tímto způsobem je naprosto
normální.
Přechod motoru do režimu
S TA R T
Se zařazeným převodovým stupněm je
automatické opětovné spuštění motoru možné
pouze při stlačení spojkového pedálu až na
doraz. Tato kontrolka zhasne a
motor se
znovu spustí.
Pokud po opětovném spuštění motoru v
režimu
START neprovede řidič do 3
minut nějaký úkon
s
vozidlem, systém motor definitivně vypne.
Spuštění motoru je poté možné pouze pomocí
klíče.
6
Řízení

94
Zvláštní případy: režim
START se automaticky
aktivoval
Režim START se může automaticky spustit,
jestliže:
-
v
ozidlo sjíždí svah setr vačností,
-

j
e zapnuto rychlé stírání čelního skla,
-

j
e zapnuta klimatizace,
-

j
e motor zastaven přibližně 3 minuty
systémem Stop & Start,
-

j
sou splněny určité podmínky (úroveň nabití
akumulátoru, teplota motoru, posilování
brzd, nastavení klimatizace atd.), při
kterých je pro zajištění funkčnosti systému
vyžadován motor.
V takovém případě se zobrazí
hlášení na displeji přístrojové desky,
doprovázené po několik sekund
blikáním této kontrolky, která
následně zhasne.
Fungování tímto způsobem je naprosto
normální.
Pokud dojde u mechanické převodovky při
a ktivovaném režimu STOP k zařazení rychlostního
stupně bez úplného sešlápnutí spojkového pedálu,
nemusí se opětovné spuštění motoru podařit.
Na přístrojové desce se rozsvítí kontrolka a/nebo
se zobrazí hlášení vyzývající Vás, abyste stlačili
spojkový pedál až na doraz a
zajistili tak opětovné
spuštění motoru.
Pokud si řidič při zastavení
motoru v režimu STOP rozepne
bezpečnostní pás a
otevře
přední dveře, motor bude možno
znovu spustit pouze pomocí
klíče zasunutého ve spínací
skříňce. Ozve se zvukový signál
doprovázený blikáním této kontrolky
a
zobrazením hlášení.
Deaktivace
Pokud byl systém deaktivován v režimu
S TOP, motor okamžitě nastartuje.
Pokud si přejete umožnit nepřetržitý chod
klimatizace, je třeba deaktivovat systém
Stop & Start.
Kontrolka tlačítka nadále svítí.
F

P
ro deaktivaci systému stiskněte kdykoli
toto tlačítko.
Příjem příkazu je signalizován rozsvícením
kontrolky tlačítka a zobrazením hlášení na
displeji přístrojové desky.
Řízení

95
Opětovná aktivace
Porucha
F Stiskněte toto tlačítko ještě jednou.
Systém je opět aktivní. To je signalizováno
zhasnutím kontrolky tlačítka a zobrazením
hlášení.
V případě poruchy se systém Stop
& Start deaktivuje a
rozsvítí se tato
kontrolka doprovázená hlášením na
displeji přístrojové desky.
Údržba
Před jakýmkoliv zásahem pod kapotou
deaktivujte systém Stop & Start, aby
nedošlo ke zranění způsobenému
automatickým přepnutím do režimu
S TA R T.
Systém Stop & Start využívá pokročilou
technologii. Veškeré zásahy na tomto typu
autobaterie smí provádět pouze ser visní
síť PEUGEOT nebo jiný odborný ser vis.
Nechejte systém zkontrolovat v

ser visu sítě
PEUGEOT nebo jiném odborném ser visu.
V případě poruchy v

režimu STOP je možné
motor opět nastartovat úplným stlačením
spojkového pedálu nebo přesunutím řadicí
páky do neutrální polohy. Tento systém používá autobaterii specifické
technologie a
charakteristik (díly dodá síť
PEUGEOT nebo jiný odborný ser vis).
Montáž autobaterie, která nebyla
homologována společností PEUGEOT,
může způsobit riziko nesprávného fungování
systému.
Další informace o
autobaterii naleznete
v

příslušné části.
Rozjezd do svahu
Tento systém při rozjíždění ve stoupajícím
úseku udrží vozidlo po krátkou dobu (přibližně
2 sekundy) v klidu a poskytne tak čas na
přemístění nohy z
brzdového pedálu na pedál
akcelerace.
Tento systém (rovněž nazývaný HHC – Hill
Holder Control) je spojen s
dynamickým
řízením stability a
aktivuje se za následujících
podmínek:
-

v
ozidlo musí stát, motor v chodu,
sešlápnutý brzdový pedál,
-

s
klon vozovky musí být větší než 5 %,
-

s
měrem do svahu musí být zařazen neutrál
nebo převodový stupeň pro jízdu vpřed,
-

s
měrem se svahu musí být zařazen zpětný
chod.
Systém asistenta pro rozjíždění do svahu
je pomocný systém pro řízení vozidla.
Neplní funkci automatického parkovacího
asistenta nebo automatické parkovací
b r zd y.
6
Řízení

107
Systém je automaticky deaktivován,
je-li aktivní systém Stop & Start. Systém
se znovu uvede v činnost a zkontroluje
provozní podmínky po rozjetí vozidla. Detekce může být zhoršena
v následujících situacích:
-
j
estliže je značení na vozovce málo
zřetelné,
-
j
estliže je značení vzhledem k povrchu
vozovky málo kontrastní.
Systém může být rušen nebo nemusí
fungovat správně:
-
j
estliže vozidlo přepravuje nadměrný
náklad (zejména, není-li náklad
rovnoměrně rozložený),
-

p
ři podmínkách se špatnou viditelností
(déšť, mlha, sněžení atd.),
-

p
ři špatných světelných podmínkách
(oslňující sluneční světlo, zastínění
atd.),
-

j
e-li čelní sklo znečištěné nebo
poškozené v
blízkosti kamery,
-

j
e-li vyřazen z činnosti kterýkoli
ze systémů ABS, DSC, ASR nebo
inteligentní protiprokluzový systém.
Porucha
V případě poruchy funkce se
rozsvítí tato výstražná kontrolka
doprovázená zvukovým signálem
a
hlášením na displeji.
Nechejte systém zkontrolovat v
ser visu sítě
PEUGEOT nebo jiném odborném ser visu.
6
Řízení

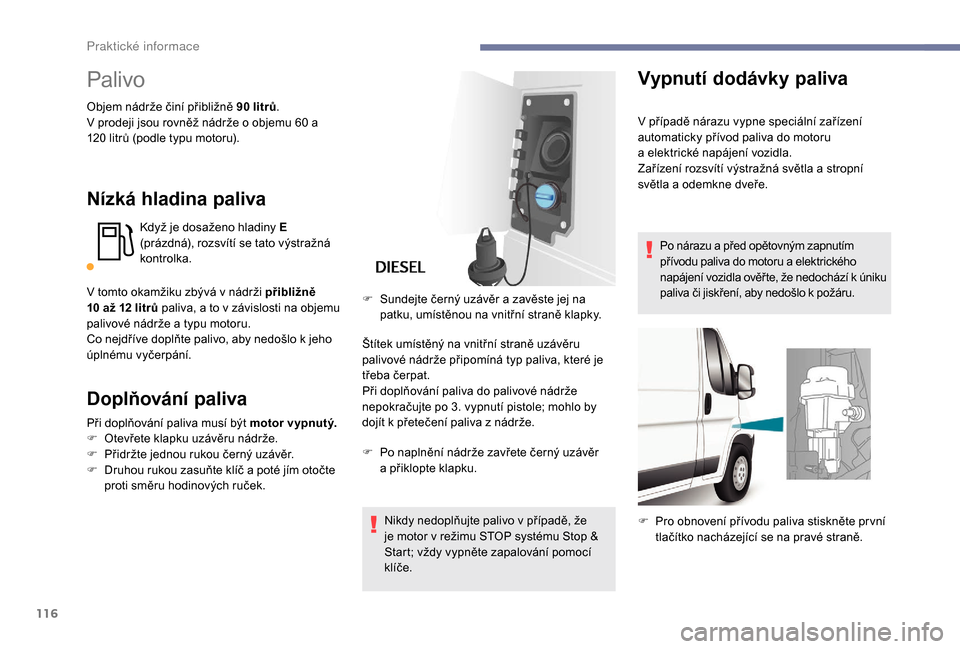

116
Palivo
Objem nádrže činí přibližně 90 litrů.
V p rodeji jsou rovněž nádrže o objemu 60 a
120
litrů (podle typu motoru).
Nízká hladina paliva
Když je dosaženo hladiny E
(prázdná), rozsvítí se tato výstražná
kontrolka.
V tomto okamžiku zbývá v
nádrži přibližně
10

až 12

litrů paliva, a to v závislosti na objemu
palivové nádrže a
typu motoru.
Co nejdříve doplňte palivo, aby nedošlo k
jeho
úplnému vyčerpání.
Doplňování paliva
Při doplňování paliva musí být motor vypnutý.
F O tevřete klapku uzávěru nádrže.
F

P
řidržte jednou rukou černý uzávěr.
F

D
ruhou rukou zasuňte klíč a poté jím otočte
proti směru hodinových ruček. Štítek umístěný na vnitřní straně uzávěru
palivové nádrže připomíná typ paliva, které je
třeba čerpat.
Při doplňování paliva do palivové nádrže
nepokračujte po 3. vypnutí pistole; mohlo by
dojít k
přetečení paliva z nádrže.
F
P
o naplnění nádrže zavřete černý uzávěr
a
přiklopte klapku.
Nikdy nedoplňujte palivo v
případě, že
je motor v
režimu STOP systému Stop &
Start; vždy vypněte zapalování pomocí
klíče.
F

S
undejte černý uzávěr a zavěste jej na
patku, umístěnou na vnitřní straně klapky.
Vypnutí dodávky paliva
V případě nárazu vypne speciální zařízení
automaticky přívod paliva do motoru
a
elektrické napájení vozidla.
Zařízení rozsvítí výstražná světla a
stropní
světla a
odemkne dveře.
Po nárazu a
před opětovným zapnutím
přívodu paliva do motoru a
elektrického
napájení vozidla ověř te, že nedochází k

ú
niku
paliva či jiskření, aby nedošlo k
požáru.
F

P
ro obnovení přívodu paliva stiskněte pr vní
tlačítko nacházející se na pravé straně.
Praktick

125
Motorový prostor
Otevírání
Před zahájením provádění jakýchkoli činností
pod kapotou motoru deaktivujte systém
Stop & Start, abyste předešli jakémukoliv
riziku zranění způsobeného automatickým
přechodem do režimu START.
Uvnitř vozidla
Tato operace musí být prováděna výhradně se
zastaveným vozidlem a s otevřenými dveřmi
řidiče.
Vně vozidla
Za silného větru kapotu neotevírejte.
Pokud je motor zahřátý, manipulujte
s
ovládací páčkou a vzpěrou kapoty velmi
opatrně (nebezpečí popálení). Z důvodu přítomnosti elektrických
zařízení v
motorovém prostoru vozidla
je doporučeno tento prostor chránit před
vodou (déšť, mytí…).
Zavírání kapoty
F Přitáhněte směrem k sobě uvolňovací
páčku umístěnou na boku palubní desky. F

Z
atlačte směrem nahoru páčku
bezpečnostní západky, která se nachází
nad maskou chladiče, a zvedněte kapotu.
F
V
yjměte vzpěru z uložení, otočte jí
a zasuňte do pr vního a poté druhého
zářezu.
F
P
řed zavřením kapoty vraťte vzpěru zpět do
jejího uložení.
F S klopte kapotu a těsně před zavřením ji
pusťte. Zkontrolujte, že je kapota řádně
zajištěna.
7
Pr
