2018 Peugeot Boxer display

17
SkiftnyckelEn skiftnyckelsymbol
som förblir tänd. Dags för servicebesök.
Se listan över kontroller i biltillverkarens
serviceschema och lämna sedan in bilen på service.
Stop & Star t Fast sken. Om bilen har stannat (rött ljus,
köbildning etc.), har Stop & Start-
systemet ställt motorn i
STOP-
läge. Kontrollampan slocknar och motorn startar
automatiskt igen i
START-läget när du vill köra iväg.
Blinkar några
sekunder och slocknar
sedan. STOP-läget är för tillfället inte
tillgängligt.
Läs motsvarande avsnitt för mer information om Stop
& Star t
.
Växlingsindikator Pil riktad uppåt. Växeln över den aktuella växeln
kan läggas i. Se motsvarande avsnitt för mer information om
växlingsindikatorn
.
Fartbegränsare Fast sken. Fartbegränsaren är aktiv. Manuellt val.
Se motsvarande avsnitt för mer information om
fartbegränsare .
Fast sken vid "OFF". Fartbegränsaren är vald men
inaktiv.
Kontrollampa på displayen
VisningAnger Åtgärder/kommentarer
Strålkastarhöjd Strålkastarinställning. Läge mellan 0 och 3 beroende
på last. Ställ in med knapparna på reglagepanelen med
MODE.
1
Instrumentpanelen

18
Indikatorer
Information om service
När tändningen slås på tänds
skiftnyckelsymbolen i några sekunder. På
displayen ser du när nästa ser vice ska utföras
enligt biltillverkarens serviceschema.
Motoroljenivå
Beroende på motor visas sedan motoroljenivån
på en skala graderad från 1 (Min.) till 5 (Max.).
Om ingen gradering visas är motoroljenivån för
låg. Du måste ovillkorligen fylla på olja för att
inte motorn ska skadas.
För att nivåmätningen ska vara giltig måste
bilen stå parkerad på plan mark och motorn
vara avstängd sedan över 30
minuter.
Denna information bestäms av körsträckan
sedan senaste servicebesök. I tveksamma fall, kontrollera oljenivån med
oljemätstickan.
Se motsvarande avsnitt för mer
information om kontroll av nivåer
.
Motoroljans kvalitet
Denna varningslampa blinkar, och
om din bil är utrustad med denna
funktion visas ett meddelande
varje gång bilen startas: systemet
har detekterat en försämring
av motoroljan. Oljebyte måste
genomföras snarast möjligt.
Denna 2:a varningslampa, som tänds
tillsammans med den 1:a, tänds på
instrumentpanelen när oljebyte inte
utförts, eftersom försämringen av oljan
har passerat en ny gräns. Om denna
varningslampa tänds med jämna
mellanrum ska du snarast utföra oljebyte.
För 3,0 liter HDi-motorer begränsas
d å motorns var vtal till 3 000 var v/min,
därefter till 1 500
var v/min tills oljan
har bytts. Utför byte av motorolja för att
undvika skador.
Efter några sekunder återgår displayen till sina
vanliga funktioner.
Nollställning av
serviceinformation
Se listan över kontroller i biltillverkarens
ser viceschema som du fick vid leveransen
av bilen.
På en kvalificerad verkstad som har
diagnosverktyget ser de till att symbolen slutar
blinka efter varje servicetillfälle.
Om du själv har utfört ser vice på bilen måste
du nollställa serviceindikatorn så här:
F

f

ör in nyckeln i tändningslåset,
F

v
rid den till läge MAR
,
F

t

rampa samtidigt på bromspedalen och
gaspedalen under mer än 15

sekunder.
Instrumentpanelen

19
Visa serviceinformation
Du kan när som helst visa information om
ser vicen genom en kort tryckning på MODE.
Använd upp/ned-pilarna för att visa information
om servicebesök och försämring av motoroljan.
Med en ny tryckning på knappen MODE kan du
gå tillbaka till de olika menyerna på displayen.
Med en lång tryckning kommer du tillbaka till
startsidan. M e ny…
Välj…Används för att…
Service Ser vice (Km/Miles before
service) (Service (km/miles
före servicebesök))Visa antalet återstående
kilometer/miles innan nästa
servicebesök.
Oil change (Km/Miles before
change) (Oljebyte) (km/Miles
före oljebyte)) Visa resterande körsträcka
innan nästa oljebyte
Se motsvarande avsnitt för mer information om bilinställningar .
1
Instrumentpanelen

23
Om din bil är utrustad med ljudsystemet har du
tillträde till alla menyer.
Om din bil är utrustad med ljud- och
multimediasystemet med pekfunktion kan vissa
menyer bara öppnas via manöverpanelen för
bilradion.Av säkerhetsskäl kan vissa menyer endast
visas med tändningen frånslagen.
Motsvarande information visas i
tur och ordning
på instrumentpanelens display.
Tillgängliga språk: italienska, engelska, tyska,
franska, spanska, portugisiska, nederländska,
portugisiska (Brasilien), polska, ryska, turkiska
och arabiska.
Med knappen MODE kan du:
-

v
isa menyer och
undermenyer
-

b
ekräfta dina val inne i en
meny
-

g
å ur menyerna. Med en lång tryckning kommer
du tillbaka till startsidan.
Med denna knapp kan du:
-
r
ulla uppåt i en meny
-
ö
ka ett värde.
Med denna knapp kan du:
-
r
ulla nedåt i en meny
-

m
inska ett värde.
1
Instrumentpanelen

44
Automatisk enzons
luftkonditionering
1.AUTO-läget.
2. Stoppa kylning.
3. Stoppa systemet helt.
4. Inställning av luftfördelningen.
5. Inställning av luftflödet.
6. Luftintag/återcirkulation av kupéluft.
7. Snabb borttagning av is och imma på
vindrutan.
AUTO-läget
Igångsättning av FULL AUTO :F
S
täll in den temperatur du vill ha med den
rörliga ringen runt manöverknappen AUTO,
enligt en skala som finns mellan:
- HI (High upp till ≈ 32) och
- LO (Low ned till ≈ 16).
Systemet styr luftfördelningen, luftströmmen
och friskluftsintaget för att säkra komforten
som motsvarar den visade graderingen och
tillräcklig återcirkulation i

kupén.
F
T
ryck på reglaget AUTO .
Detta sätter i
gång
systemet, vilket bekräftas
av visningen FULL AUTO .
Detta är det normala
användningsläget för
klimatsystemet.
Anpassningsbart
automatiskt läge (AUTO)
I läget AUTO kan vissa inställningar ändras:
luftfördelning, luftström, kylning och
friskluftsintag/återcirkulation av kupéluft.
Displayen övergår från FULL AUTO till AUTO.
För att återgå till helautomatisk
funktion trycker du en gång till
på denna knapp. På framsidan
övergår visningen från AUTO
till FULL AUTO .
Om systemet inte lyckas hålla det valda värdet
efter manuell inställning, blinkar knappen och
AUTO försvinner. Tryck på manöverknappen
AUTO för att återgå till automatisk inställning.
Frånslagning av kylningen
F Kylfunktionerna stängs av
genom en tryckning på denna
knapp. Symbolen (snöflinga)
försvinner från displayen.
Fullständig avstängning
F Genom en tryckning på denna knapp stänger du av systemet.
Lysdioden och displayen
slocknar.
Temperatur
Följande inställningar är möjliga:
- e n ökning av kupétemperaturen med
HI (Hight), som värmer luften upp till en
maximal gradering på 32,
-

e
n sänkning av kupétemperaturen med LO
(Low), som kyler luften ner till en gradering
på 16.
Luftfördelning
F Tryck på en eller flera knappar för att rikta luftströmmen mot:
ventilationsmunstyckena för
vindrutan och sidorutorna i
framsätet
(avimning/avfrostning av rutorna),
Ergonomi och komfort

65
Strålkastarinställning
För att inte störa andra trafikanter ska du ställa
in halogenstrålkastarna i höjdled beroende på
lasten i
bilen.
Denna funktion är tillgänglig i


läget halvljus och
helljus.
Du kan ställa in strålkastarnas läge
med flera tryckningar på dessa
knappar.
En kontrollampa i


displayen anger
det valda läget (0, 1, 2, 3).
Torkarspak
Vindrutetorkare
Torkaren kan endast aktiveras när
tändningsnyckeln är i läge PÅ.
Spaken kan placeras i
fem olika lägen:
-
V

indrutetorkaren avstängd
-

I
nter valltorkning: 1 steg nedåt
I detta läge kan du genom att vrida på ringen
välja mellan fyra hastigheter:
Automatiska
vindrutetorkare
Om bilen har denna utrustning anpassas
torkarhastigheten automatiskt till regnstyrkan.
Automatisk torkning: 1
steg nedåt. Detta
bekräftas med en torkning. Måste återaktiveras
varje gång tändningen varit av.
I detta läge går det att öka regnsensorns
känslighet genom att vrida på ringen.
Täck inte över regnsensorn, som sitter
i
mitten på vindrutans överkant.
Vid automattvätt slår du av tändningen
eller kopplar bort den automatiska
torkningen.
Kontrollera att torkarbladen kan röra sig
fritt när du använder vindrutetorkarna på
vintern.
Kliv upp på steget i
den främre
stötfångaren och ta bort eventuell snö
längst ned på vindrutan och på bladen.
-

m

ycket långsam hastighet
-
lån

gsam hastighet
-
n

ormal hastighet
-
snab

b hastighet
-

L

ångsam kontinuerlig torkning: 2

steg nedåt -

S
nabb kontinuerlig torkning: 3 steg nedåt
-
F
ör enstaka torkning: dra spaken mot ratten.
4
Belysning och sikt

69
Dynamisk stabilitetskontroll
(CDS)
Vid en avvikelse mellan den faktiska
färdriktningen och den som föraren önskar,
över vakar CDS-systemet de enskilda hjulen
och påverkar automatiskt bromsen på ett eller
flera hjul samt motorn för att få bilen att hålla
önskad kurs.
Låsningsfria bromsar
(ABS) och elektronisk
bromskraftsfördelning
(REF)
Om den här lampan tänds åtföljt
av ett meddelande på displayen
i instrumenttavlan, betyder det att ett
fel uppstått i
ABS-systemet. Det kan
leda till att du förlorar kontrollen över
bilen vid bromsning.
Om de här lamporna tänds åtföljt
av ett meddelande på displayen
i
instrumenttavlan, betyder det att
ett fel uppstått i
den elektroniska
bromskraftfördelningen (REF). Det
kan leda till att du förlorar kontrollen
över bilen vid bromsning.
Stanna bilen så for t du kan på ett säker t
sätt.
Kontakta i
båda fallen en PEUGEOT-verkstad
eller en annan kvalificerad verkstad. För att bromssystemet ska uppnå maximal
bromsverkan krävs en injusteringsperiod
på ca 500
km. Under denna tid avråder vi
från plötsliga, upprepade och långvariga
inbromsningar.
ABS-systemet ger inte kortare
bromssträckor. På mycket hala ytor (is,
olja och liknande) kan ABS-systemet
förlänga bromssträckan.
Vid byte av hjul (däck och fälgar) bör du se
till att de är typgodkända för din bil.
Vid en nödbromsning ska du trampa
mycket hår t och ihållande på
bromspedalen, även på hala vägbanor.
Systemet ger dig möjlighet att for tsätta
manövrera bilen för att undvika hinder.
Efter en krock bör du låta en PEUGEOT-
återförsäljare eller en annan kvalificerad
verkstad kontrollera systemen.
Dynamisk stabilitetskontroll
(CDS)
Starta funktionen
CDS-systemet aktiveras automatiskt varje
gång bilen startas.
Om väggreppet eller stabiliteten försämras
kopplas systemet in.
Systemets funktion indikeras genom
att denna varningslampa blinkar på
instrumentpanelen.
Inaktivering
Systemet kan inte kopplas ur av föraren.
Funktionsfel
När denna varningslampa tänds,
åtföljt av en ljudsignal och
bekräftat av ett meddelande på
instrumentpanelen innebär det att
ett fel har uppstått i
CDS-systemet.
Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera systemet.
5
5
Säkerhet

70

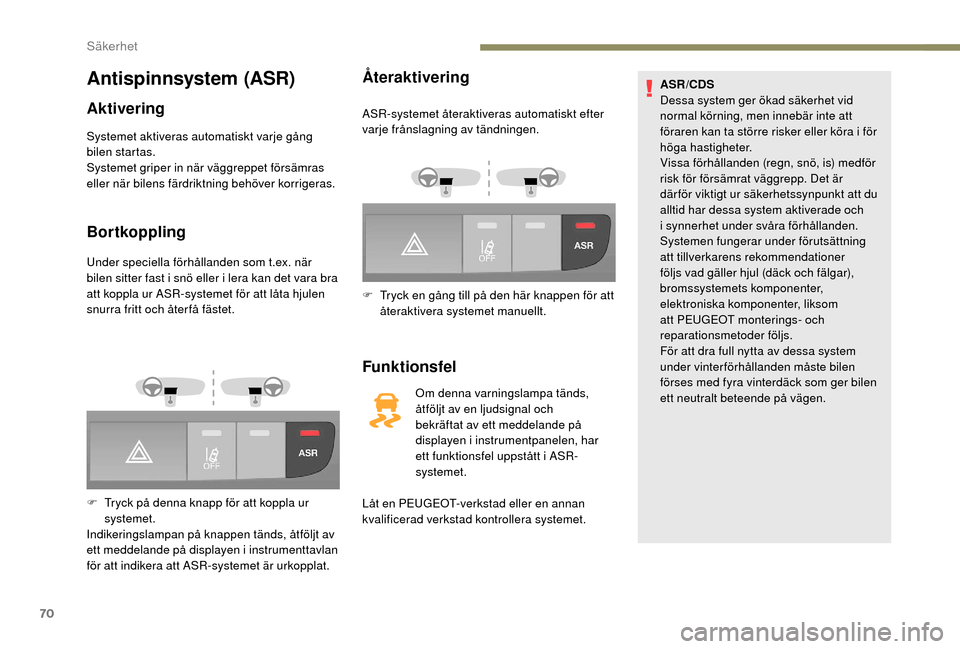

Antispinnsystem (ASR)
Aktivering
Systemet aktiveras automatiskt varje gång
bilen startas.
Systemet griper in när väggreppet försämras
eller när bilens färdriktning behöver korrigeras.
Bortkoppling
Under speciella förhållanden som t.ex. när
bilen sitter fast i snö eller i lera kan det vara bra
att koppla ur ASR-systemet för att låta hjulen
snurra fritt och åter få fästet.
F

T
ryck på denna knapp för att koppla ur
systemet.
Indikeringslampan på knappen tänds, åtföljt av
ett meddelande på displayen i


instrumenttavlan
för att indikera att ASR-systemet är urkopplat.
Återaktivering
ASR-systemet återaktiveras automatiskt efter
varje frånslagning av tändningen.
F

T
ryck en gång till på den här knappen för att
återaktivera systemet manuellt.
Funktionsfel
Om denna varningslampa tänds,
åtföljt av en ljudsignal och
bekräftat av ett meddelande på
displayen i


instrumentpanelen, har
ett funktionsfel uppstått i
ASR-
systemet.
Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera systemet. ASR/CDS
Dessa system ger ökad säkerhet vid
normal körning, men innebär inte att
föraren kan ta större risker eller köra i
för
höga hastigheter.
Vissa förhållanden (regn, snö, is) medför
risk för försämrat väggrepp. Det är
där för viktigt ur säkerhetssynpunkt att du
alltid har dessa system aktiverade och
i

synnerhet under svåra förhållanden.
Systemen fungerar under förutsättning
att tillverkarens rekommendationer
följs vad gäller hjul (däck och fälgar),
bromssystemets komponenter,
elektroniska komponenter, liksom
att PEUGEOT monterings- och
reparationsmetoder följs.
För att dra full nytta av dessa system
under vinterförhållanden måste bilen
förses med fyra vinterdäck som ger bilen
ett neutralt beteende på vägen.
Säkerhet
