2018 Peugeot 308 radio

213
Tableau des fusibles
FusibleN° Intensité
(A) Fonctions
F9 5Alarme, appels d'urgence et d'assistance.
F13 5Caméra de recul et aide au stationnement.
F15 15Prise accessoires 12
V.
F16 15Allume-cigares.
F17 15Autoradio.
F18 20Écran tactile, lecteur CD, système audio et de navigation.
F19 5Capteur de pluie, luminosité.
F20 5Airbags.
F21 5Combiné.
F22/F24 30Serrures intérieures, extérieures, avant et arrière.
F23 5Éclairage boîte à gants, miroir de courtoisie, plafonniers avant
et arrière.
F25/F27 15Pompe lave-vitre avant/arrière.
F26 15Avertisseur sonore.
F30 15Essuie vitre arrière.
8
En cas de panne

215
Batterie 12 V
Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.
Généralités
Batteries de démarrage au plomb
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries usées
à un point de collecte spécial.
Avant de manipuler la batterie, protégez-
vous les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles,
afin d'éviter tout risque d'explosion et
d'incendie.
Lavez-vous les mains en fin d'opération. Les versions équipées du Stop & Start
comportent une batterie au plomb 12
V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT
ou dans un atelier qualifié.
Avant toute intervention
Immobilisez le véhicule, serrez le frein de
stationnement, mettez la boîte de vitesses
au point mort, puis coupez le contact.
Vérifiez que tous les équipements
électriques sont éteints.
Accès à la batterie
F Retirez le cache plastique pour accéder à la borne (+).
La borne (-) de la batterie n'est pas accessible.
Un point de masse déporté est implanté sur le
support moteur.
La batterie est située sous le capot moteur.
Pour y accéder

:
F

O

uvrez le capot avec la manette intérieure,
puis extérieure.
F

F

ixez la béquille de capot.
Démarrer à partir d'une
autre batterie
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l'aide
d'une batterie de secours (externe ou d'un
autre véhicule) et de câbles de secours ou bien
à l'aide d'un booster de batterie. Ne démarrez jamais le moteur en
branchant un chargeur de batterie.
N'utilisez jamais un booster de batterie
24
V ou supérieur.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12
V et
une capacité au minimum égale à celle de
la batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Eteignez tous les consommateurs
électriques des deux véhicules (autoradio,
essuie-vitres, feux,


...).
Veillez à ce que les câbles de secours
ne passent pas à proximité des
parties mobiles du moteur (ventilateur,
courroie,


...).
Ne débranchez pas la borne (+) quand le
moteur tourne.
8
En cas de panne

216
F Démarrez le moteur du véhicule dépanneur et laissez-le tourner pendant
quelques


minutes.
F

A
ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
Si le moteur ne démarre pas immédiatement,
coupez le contact et attendez quelques instants
avant d'effectuer une nouvelle tentative.
F

A
ttendez le retour au ralenti.
F

D
ébranchez les câbles de secours dans
l'ordre inverse .
F

R
emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
F

L
aissez tourner le moteur, véhicule roulant
ou à l'arrêt, au minimum 30
minutes afin de
permettre à la batterie d'atteindre un niveau
de charge suffisant.
Certaines fonctionnalités, dont le Stop &
Start, ne sont pas disponibles tant que
la batterie n'a pas atteint un niveau de
charge suffisant.Recharger la batterie avec
un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie
:
-

S
i vous effectuez essentiellement de courts
trajets.
-
E

n prévision d'une immobilisation prolongée
de plusieurs semaines.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Si vous envisagez de recharger vous-
même la batterie de votre véhicule, utilisez
uniquement un chargeur compatible avec
les batteries au plomb, d'une tension
nominale de 12
V.
Respectez les instructions d'utilisation
fournies par le fabricant du chargeur.
N'inversez jamais les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
F

C
oupez le contact.
F

E
teignez tous les consommateurs
électriques (autoradio, feux, essuie-
vitres,


...).
F

S

oulevez le cache plastique de la borne (+),
si votre véhicule en est équipé.
F

C

onnectez le câble rouge à la borne (+)
de la batterie en panne A (au niveau de
la partie métallique coudée), puis à la
borne (+) de la batterie de secours B ou du
b o o s t e r.
F

C

onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours


B ou du booster (ou au point de
masse du véhicule dépanneur).
F

C

onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne.
En cas de panne

217
N'essayez jamais de recharger une
batterie gelée – Risque d'explosion !
Si la batterie a gelé, faites-la contrôler
par le réseau PEUGEOT ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et
que le conteneur ne s'est pas fissuré, ce
qui impliquerait un risque de fuite d'acide
toxique et corrosif.
F

E

teignez le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter
toute étincelle dangereuse.
F

V

érifiez le bon état des câbles du chargeur.
F

S

i votre véhicule en est équipé, soulevez le
cache plastique de la borne (+).
F

C

onnectez les câbles du chargeur B
comme suit

:
-

L

e câble rouge positif (+) à la borne (+) de
la batterie A .
-

L

e câble noir négatif (-) au point de
masse C du véhicule.
F

À l

a fin de l'opération de charge, éteignez le
chargeur B avant de déconnecter les câbles
de la batterie A . En présence de cette étiquette, il est
impératif d'utiliser uniquement un
chargeur 12
V, au risque de provoquer la
dégradation irréversible des équipements
électriques liés au Stop & Start.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de
nouveau disponible qu'après une
immobilisation continue du véhicule, dont
la durée dépendra de la température
ambiante et de l'état de charge de la
batterie ( jusqu'à environ 8 heures).
Débranchement de la
batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie


:
F

f
ermez tous les ouvrants (portes, coffre,
vitres, toit),
F

é
teignez tous les consommateurs
électriques (autoradio, essuie-vitres,
feux,


...),
F

c
oupez le contact et respectez un délai
d'attente de quatre


minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne (+).
Cosse à verrouillage rapide
Débranchement de la borne (+)
F

R
elevez la palette A au maximum pour
déverrouiller le collier B .
F

E
nlevez le collier B en le soulevant.
8
En cas de panne

1

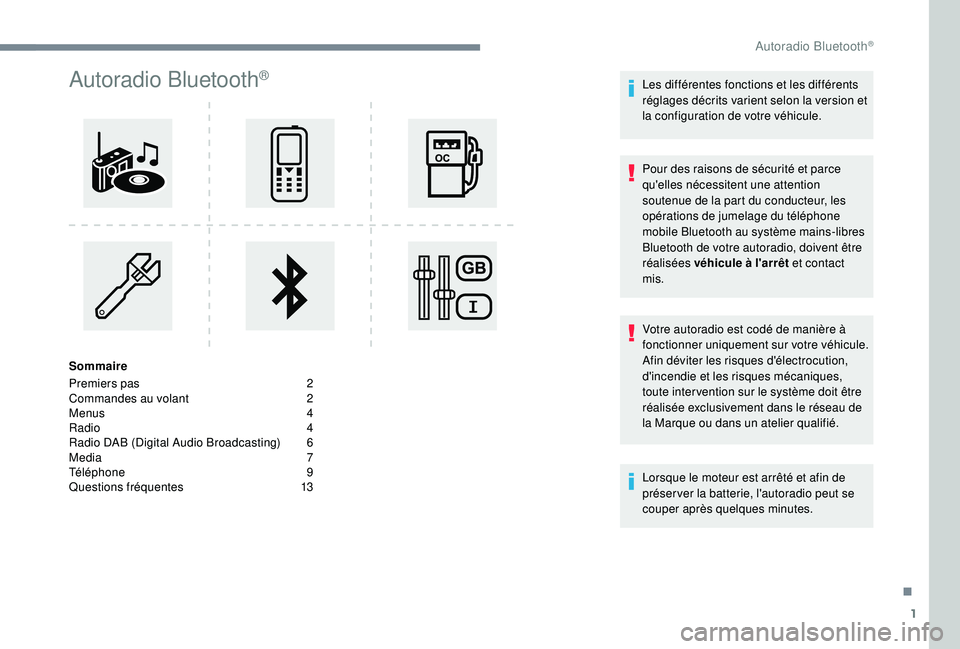

Autoradio Bluetooth®
Sommaire
Premiers pas
2
C

ommandes au volant
2
M

enus
4
R

adio
4
R

adio DAB (Digital Audio Broadcasting)
6
M

edia
7
T

éléphone
9
Q

uestions fréquentes
1
3 Les différentes fonctions et les différents
réglages décrits varient selon la version et
la configuration de votre véhicule.
Pour des raisons de sécurité et parce
qu'elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone
mobile Bluetooth au système mains-libres
Bluetooth de votre autoradio, doivent être
réalisées véhicule à l'arrêt et contact
mis.
Votre autoradio est codé de manière à
fonctionner uniquement sur votre véhicule.
Afin déviter les risques d'électrocution,
d'incendie et les risques mécaniques,
toute inter vention sur le système doit être
réalisée exclusivement dans le réseau de
la Marque ou dans un atelier qualifié.
Lorsque le moteur est arrêté et afin de
préser ver la batterie, l'autoradio peut se
couper après quelques minutes.
.
Autoradio Bluetooth®

2
Premiers pas
Appui : Marche / Arrêt.
R otation : réglage du volume
sonore.
Appui court
: changement de source
sonore (Radio ; USB ; AUX (si
équipement branché) ; Streaming).
Appui long
: affichage du menu
Téléphone (si le téléphone est
connecté).
Réglage des options audio


:
Balance Avant
/ Arrière ; Gauche /
Droite ; Basse
/ Aigu ; Loudness ;
Ambiances sonores.
Activation


/ Désactivation du réglage
automatique du volume sonore (en
fonction de la vitesse du véhicule).
Radio
:
Appui court
: affichage de la liste
des stations.
Appui long
: mise à jour de la liste.
Media


:
Appui court
: affichage de la liste
des répertoires.
Appui long
: affichage des types de
tri disponibles. Sélection de l'affichage à l'écran
entre les modes
:
Date ; Fonctions audio ; Ordinateur
de bord ; Téléphone.
Validation ou affichage du menu
contextuel.
Touches 1 à 6.
Appui court
: sélection de la station
de radio mémorisée.
Appui long


: mémorisation d'une
station.
Radio
:
Recherche automatique pas à pas
de la radio de fréquence inférieure
/
supérieure.
Media


:
Sélection plage USB, streaming
précédente
/ suivante.
Navigation rapide dans une liste.
Radio
:
Recherche manuelle fréquence pas
à pas radio inférieure
/ supérieure.
Sélection répertoire MP3
précédent
/ suivant.
Media


:
Sélection répertoire
/ genre / artiste /
playlist précédente
/ suivante de
l'équipement USB.
Navigation dans une liste. Abandonner l'opération en cours.
Remonter une arborescence (menu
ou répertoire).
Accès au menu général.
Activer
/ Désactiver la fonction TA
(Annonce Trafic).
Appui long
: choix du type
d'annonce.
Sélection des gammes d'ondes FM
/
DAB
/ AM.
Commandes au volant
Commandes au volant –
Ty p e 1
Radio :
S élection station mémorisée
inférieure


/ supérieure.
Sélection élément précédent


/
suivant d'un menu ou d'une liste.
Media


:
Sélection du morceau précédent


/
suivant.
Sélection élément précédent


/
suivant d'un menu ou d'une liste.
Autoradio Bluetooth®

3
Radio :
A ppui court : affichage de la liste
des stations.
Appui long
: mise à jour de la liste.
Media


:
Appui court
: affichage de la liste
des répertoires.
Appui long
: affichage des types de
tri disponibles.
Hors communication



téléphonique


:
Appui court
: changement de source
sonore (Radio ; USB
; AUX (si
équipement branché) ; Streaming),
validation si le menu " Téléphone"
est ouvert.
Appui long
: ouvrir le menu
" Téléphone ".
En cas d'appel téléphonique
:
Appui court
: décrocher l'appel.
Appui long
: refuser l'appel.
En communication téléphonique


:
Appui court
: ouvrir le menu
contextuel téléphone.
Appui long
: raccrocher.
Validation d'une sélection.
Augmentation du volume sonore. Diminution du volume sonore.
Couper le son
/ Rétablir le son par
appui simultané sur les touches
augmentation et diminution du
volume sonore.
Commandes au volant –
Ty p e 2
Accès au menu général.
Augmentation du volume sonore.
Couper le son
/ Rétablir le son.
Diminution du volume sonore. Hors communication
téléphonique


:
Appui court : changement de source
sonore (Radio ; USB ; AUX (si
équipement branché) ; Streaming),
validation si le menu " Téléphone"
est ouvert.
Appui long : ouvrir le menu
" Téléphone ".
En cas d'appel téléphonique :
Appui court : décrocher l'appel.
Appui long : refuser l'appel.
En communication


téléphonique

:
Appui court : ouvrir le menu
contextuel téléphone.
Appui long : raccrocher.
Lancer la reconnaissance vocale de
votre smartphone via le système.
Radio
:
Appui court
: affichage de la liste
des stations.
Appui long
: mise à jour de la liste.
Media


:
Appui court
: affichage de la liste
des répertoires.
Appui long
: affichage des types de
tri disponibles.
.
Autoradio Bluetooth®

4
Radio :
S élection station mémorisée
inférieure


/ supérieure.
Sélection élément précédent


/
suivant d'un menu ou d'une liste.
Media


:
Sélection du morceau précédent


/
suivant.
Sélection élément précédent


/
suivant d'un menu ou d'une liste.
Appui sur la molette
: validation.
Menus
Selon version."Multimédia "
: Paramètres média,
Paramètres radio.
" Téléphone "
: Appeler, Gestion
répertoire, Gestion téléphone,
Raccrocher.
" Ordinateur de bord ".
" Maintenance "
: Diagnostique,
Journal des alertes,
... ."
Connexions " : Gestion
connexions, Rechercher un
périphérique.
" Personnalisation –
Configuration " : Définir les
paramètres véhicule, Choix de la
langue, Configuration afficheur,
Choix des unités, Réglage date et
heure.
Appuyer sur la touche " MENU".
Déplacement d'un menu à un autre.
Entrée dans un menu.
Radio
Sélectionner une station
Effectuer des pressions successives
sur la touche SOURCE et
sélectionner la radio.
Appuyer sur cette touche pour
sélectionner une gamme d'ondes
(FM
/ DAB / AM).
Appuyer sur l'une des touches
pour effectuer une recherche
automatique des stations de radio. Appuyer sur l'une des touches pour
effectuer une recherche manuelle
de fréquence supérieure


/ inférieure.
Appuyer sur cette touche pour
afficher la liste des stations captées
localement.
Pour mettre à jour cette liste,
appuyer plus de deux secondes.
Pendant la mise à jour, le son est
coupé.
RDS
L'environnement extérieur (colline,
immeuble, tunnel, parking, sous-sol...)
peut bloquer la réception, y compris en
mode de suivi RDS. Ce phénomène est
normal dans la propagation des ondes
radio et ne traduit en aucune manière une
défaillance de l'autoradio.
Lorsque le RDS n'est pas disponible, le
sigle RDS barré apparait sur l'afficheur.
Autoradio Bluetooth®
