2018 Peugeot 308 ESP

99

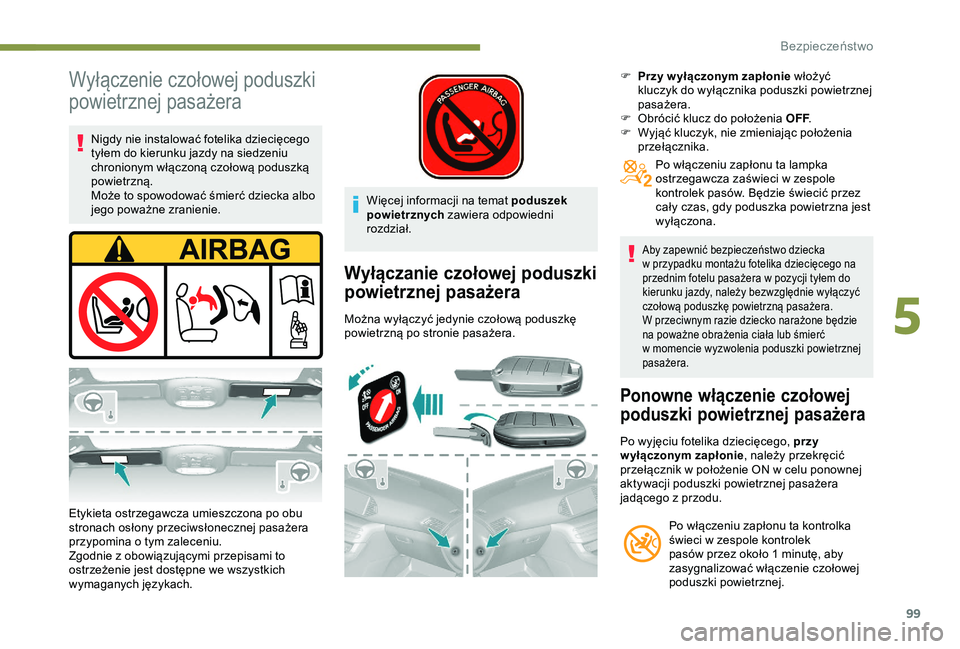

Wyłączenie czołowej poduszki
powietrznej pasażera
Nigdy nie instalować fotelika dziecięcego
tyłem do kierunku jazdy na siedzeniu
chronionym włączoną czołową poduszką
powietrzną.
Może to spowodować śmierć dziecka albo
jego poważne zranienie.
Etykieta ostrzegawcza umieszczona po obu
stronach osłony przeciwsłonecznej pasażera
przypomina o
tym zaleceniu.
Zgodnie z
obowiązującymi przepisami to
ostrzeżenie jest dostępne we wszystkich
wymaganych językach. Więcej informacji na temat poduszek
powietrznych
zawiera odpowiedni
rozdział.
Wyłączanie czołowej poduszki
powietrznej pasażera
Można wyłączyć jedynie czołową poduszkę
powietrzną po stronie pasażera. F

P
rzy w yłączonym zapłonie włożyć
kluczyk do wyłącznika poduszki powietrznej
pasażera.
F
O
brócić klucz do położenia OFF
.
F
W
yjąć kluczyk, nie zmieniając położenia
przełącznika.
Po włączeniu zapłonu ta lampka
ostrzegawcza zaświeci w zespole
kontrolek pasów. Będzie świecić przez
cały czas, gdy poduszka powietrzna jest
wyłączona.
Aby zapewnić bezpieczeństwo dziecka
w przypadku montażu fotelika dziecięcego na
przednim fotelu pasażera w
pozycji tyłem do
kierunku jazdy, należy bezwzględnie wyłączyć
czołową poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone będzie
na poważne obrażenia ciała lub śmierć
w
momencie wyzwolenia poduszki powietrznej
pasażera.
Ponowne włączenie czołowej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego, przy
wyłączonym zapłonie , należy przekręcić
przełącznik w
położenie ON w celu ponownej
aktywacji poduszki powietrznej pasażera
jadącego z
przodu.
Po włączeniu zapłonu ta kontrolka
świeci w
zespole kontrolek
pasów przez około 1
minutę, aby
zasygnalizować włączenie czołowej
poduszki powietrznej.
5
Bezpieczeństwo

152

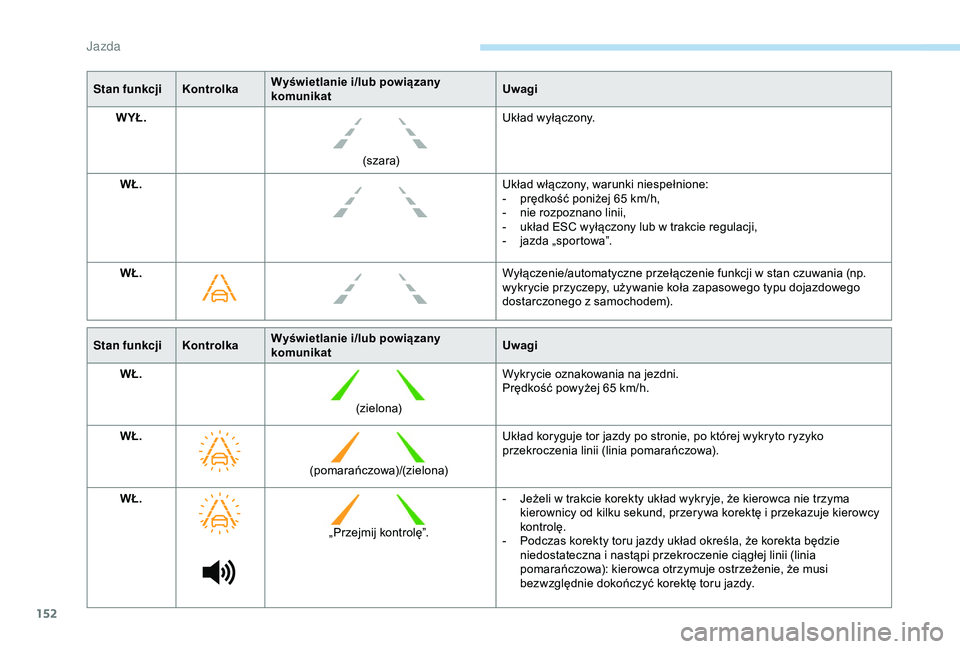

Stan funkcjiKontrolkaWyświetlanie i/lub powiązany
komunikat Uwagi
WYŁ.
(s z ar a)Układ wyłączony.
WŁ. Układ włączony, warunki niespełnione:
-

p
rędkość poniżej 65 km/h,
-

n
ie rozpoznano linii,
-

u
kład ESC wyłączony lub w trakcie regulacji,
-

j
azda „sportowa”.
WŁ. Wyłączenie/automatyczne przełączenie funkcji w
stan czuwania (np.
wykrycie przyczepy, używanie koła zapasowego typu dojazdowego
dostarczonego z
samochodem).
Stan funkcji KontrolkaWyświetlanie i/lub powiązany
komunikat Uwagi
WŁ.
(zielona)Wykrycie oznakowania na jezdni.
Prędkość powyżej 65
km/h.
WŁ. (pomarańczowa)/(zielona) Układ koryguje tor jazdy po stronie, po której wykryto ryzyko
przekroczenia linii (linia pomarańczowa).
WŁ. „Przejmij kontrolę”.-

J
eżeli w trakcie korekty układ wykryje, że kierowca nie trzyma
kierownicy od kilku sekund, przerywa korektę i
przekazuje kierowcy
kontrolę.
-

P
odczas korekty toru jazdy układ określa, że korekta będzie
niedostateczna i
nastąpi przekroczenie ciągłej linii (linia
pomarańczowa): kierowca otrzymuje ostrzeżenie, że musi
bezwzględnie dokończyć korektę toru jazdy.
Jazda

153

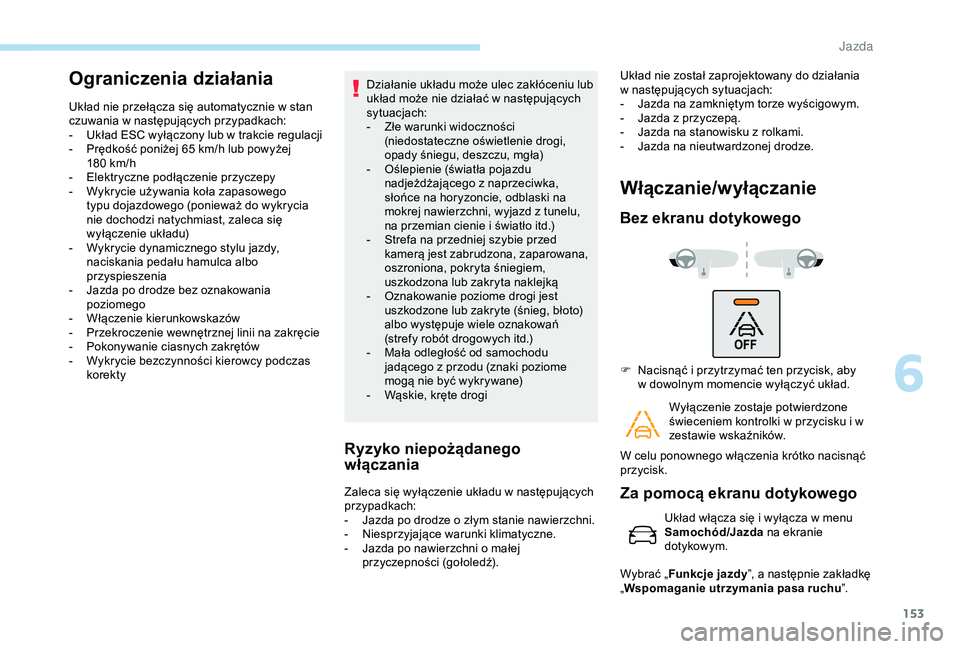

Ograniczenia działania
Układ nie przełącza się automatycznie w stan
c zuwania w następujących przypadkach:
-

U
kład ESC wyłączony lub w trakcie regulacji
-

P
rędkość poniżej 65 km/h lub powyżej
180
km/h
-

E
lektryczne podłączenie przyczepy
-

W
ykrycie używania koła zapasowego
typu dojazdowego (ponieważ do wykrycia
nie dochodzi natychmiast, zaleca się
wyłączenie układu)
-

W
ykrycie dynamicznego stylu jazdy,
naciskania pedału hamulca albo
przyspieszenia
-

J
azda po drodze bez oznakowania
poziomego
-

W
łączenie kierunkowskazów
-

P
rzekroczenie wewnętrznej linii na zakręcie
-

P
okonywanie ciasnych zakrętów
-

W
ykrycie bezczynności kierowcy podczas
korekty Działanie układu może ulec zakłóceniu lub
układ może nie działać w
następujących
sytuacjach:
-

Z
łe warunki widoczności
(niedostateczne oświetlenie drogi,
opady śniegu, deszczu, mgła)
-

O
ślepienie (światła pojazdu
nadjeżdżającego z
naprzeciwka,
słońce na horyzoncie, odblaski na
mokrej nawierzchni, wyjazd z
tunelu,
na przemian cienie i
światło itd.)
-

S
trefa na przedniej szybie przed
kamerą jest zabrudzona, zaparowana,
oszroniona, pokryta śniegiem,
uszkodzona lub zakryta naklejką
-

O
znakowanie poziome drogi jest
uszkodzone lub zakryte (śnieg, błoto)
albo występuje wiele oznakowań
(strefy robót drogowych itd.)
-

M
ała odległość od samochodu
jadącego z
przodu (znaki poziome
mogą nie być wykrywane)
-

W
ąskie, kręte drogi
Ryzyko niepożądanego
włączania
Zaleca się wyłączenie układu w następujących
p rzypadkach:
-

J
azda po drodze o złym stanie nawierzchni.
-

N
iesprzyjające warunki klimatyczne.
-

J
azda po nawierzchni o małej
przyczepności (gołoledź). Układ nie został zaprojektowany do działania
w
następujących sytuacjach:
-
J
azda na zamkniętym torze wyścigowym.
-
J
azda z przyczepą.
-
J
azda na stanowisku z rolkami.
-
J
azda na nieutwardzonej drodze.
Włączanie/wyłączanie
Bez ekranu dotykowego
F Nacisnąć i
przytrzymać ten przycisk, aby
w dowolnym momencie wyłączyć układ.
Wyłączenie zostaje potwierdzone
świeceniem kontrolki w
przycisku i w
zestawie wskaźników.
W celu ponownego włączenia krótko nacisnąć
przycisk.
Za pomocą ekranu dotykowego
Układ włącza się i wyłącza w menu
S amochód/Jazda na ekranie
dotykowym.
Wybrać „ Funkcje jazdy ”, a
następnie zakładkę
„ Wspomaganie utrzymania pasa ruchu ”.
6
J

166

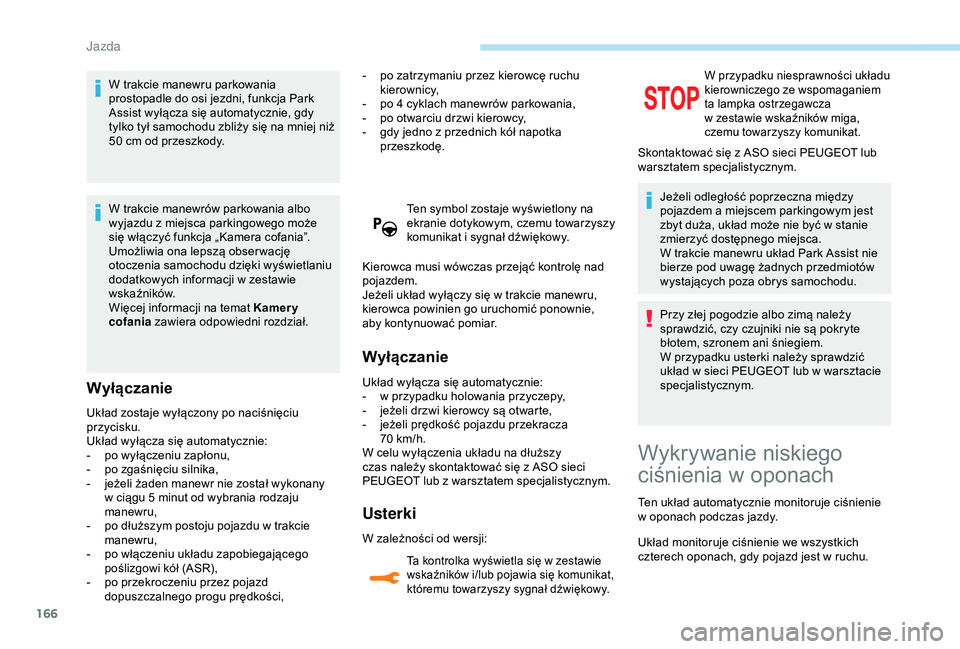

W trakcie manewru parkowania
prostopadle do osi jezdni, funkcja Park
Assist wyłącza się automatycznie, gdy
tylko tył samochodu zbliży się na mniej niż
50 cm od przeszkody.
W trakcie manewrów parkowania albo
wyjazdu z
miejsca parkingowego może
się włączyć funkcja „Kamera cofania”.
Umożliwia ona lepszą obser wację
otoczenia samochodu dzięki wyświetlaniu
dodatkowych informacji w
zestawie
wskaźników.
Więcej informacji na temat Kamer y
cofania zawiera odpowiedni rozdział.
Wyłączanie
Układ zostaje wyłączony po naciśnięciu
przycisku.
Układ wyłącza się automatycznie:
-

p
o wyłączeniu zapłonu,
-

p
o zgaśnięciu silnika,
-

j
eżeli żaden manewr nie został wykonany
w
ciągu 5 minut od wybrania rodzaju
manewru,
-

p
o dłuższym postoju pojazdu w trakcie
manewru,
-

p
o włączeniu układu zapobiegającego
poślizgowi kół (ASR),
-

p
o przekroczeniu przez pojazd
dopuszczalnego progu prędkości, Ten symbol zostaje wyświetlony na
ekranie dotykowym, czemu towarzyszy
komunikat i
sygnał dźwiękowy.
Kierowca musi wówczas przejąć kontrolę nad
pojazdem.
Jeżeli układ wyłączy się w trakcie manewru,
kierowca powinien go uruchomić ponownie,
aby kontynuować pomiar.
Wyłączanie
Układ wyłącza się automatycznie:
- w p rzypadku holowania przyczepy,
-

j
eżeli drzwi kierowcy są otwarte,
-

j
eżeli prędkość pojazdu przekracza
70
km/h.
W celu wyłączenia układu na dłuższy
czas należy skontaktować się z
ASO sieci
PEUGEOT lub z
warsztatem specjalistycznym.
Usterki
W zależności od wersji:
Ta kontrolka wyświetla się w zestawie
w skaźników i/lub pojawia się komunikat,
któremu towarzyszy sygnał dźwiękowy.
W przypadku niesprawności układu
kierowniczego ze wspomaganiem
ta lampka ostrzegawcza
w
zestawie wskaźników miga,
czemu towarzyszy komunikat.
Jeżeli odległość poprzeczna między
pojazdem a miejscem parkingowym jest
zbyt duża, układ może nie być w
stanie
zmierzyć dostępnego miejsca.
W trakcie manewru układ Park Assist nie
bierze pod uwagę żadnych przedmiotów
wystających poza obrys samochodu.
Przy złej pogodzie albo zimą należy
sprawdzić, czy czujniki nie są pokryte
błotem, szronem ani śniegiem.
W przypadku usterki należy sprawdzić
układ w
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Skontaktować się z
ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
Wykrywanie niskiego
ciśnienia w oponach
Ten układ automatycznie monitoruje ciśnienie
w
oponach podczas jazdy.
Układ monitoruje ciśnienie we wszystkich
czterech oponach, gdy pojazd jest w
ruchu.
-

p

o zatrzymaniu przez kierowcę ruchu
kierownicy,
-

p

o 4 cyklach manewrów parkowania,
-

p

o otwarciu drzwi kierowcy,
-

g

dy jedno z

przednich kół napotka
przeszkodę.
Jazda

175
W trakcie użytkowania
Nigdy nie zwalniać blokady, dopóki do
zaczepu kulowego jest podłączona przyczepa
albo jest na nim zamontowany bagażnik.
Nigdy nie przekraczać maksymalnej
dopuszczalnej masy całkowitej zespołu
poja zdów.
Koniecznie przestrzegać maksymalnego
dopuszczalnego obciążenia haka
holowniczego: w przypadku przekroczenia tej
wartości hak może się odłączyć od pojazdu,
stwarzając poważne ryzyko wypadku.
Sprawdzić, czy światła przyczepy działają
prawidłowo.
Przed wyruszeniem w
drogę sprawdzić
ustawienie reflektorów.
Więcej informacji na temat regulacji
reflektorów znajduje się w
odpowiednim
rozdziale.
Po zakończeniu użytkowania
Podczas jazdy bez przyczepy lub
bagażnika zaczep kulowy powinien być
zdemontowany, a
zaślepka włożona
we wspornik. Dotyczy to zwłaszcza
przypadku, gdy zaczep kulowy mógłby
zasłaniać tablicę rejestracyjną albo
światła.
Zaślepka
W razie holowania należy koniecznie
zdjąć zaślepkę, jeżeli samochód jest w nią
wyposażony.
W tym celu należy skontaktować się z
ASO sieci
PEUGEOT lub z
wyspecjalizowanym warsztatem.
Zaślepka znajduje się za dolną kratką
wlotu powietrza.
Hak holowniczy z zaczepem
d emontowanym (hatchback)
Prezentacja
Montaż i demontaż zaczepu kulowego tego
o ryginalnego haka holowniczego nie wymaga
użycia narzędzi.
1. Wspornik mocujący.
2. Zaślepka ochronna.
3. Gniazdo przyłączeniowe.
4. Pierścień zabezpieczający.
5. Zdejmowany zaczep kulowy.
6. Pokrętło blokujące/odblokowujące.
7. Zamek z
kluczem.
8. Etykieta do zanotowania numerów klucza.
7
Informacje praktyczne

188

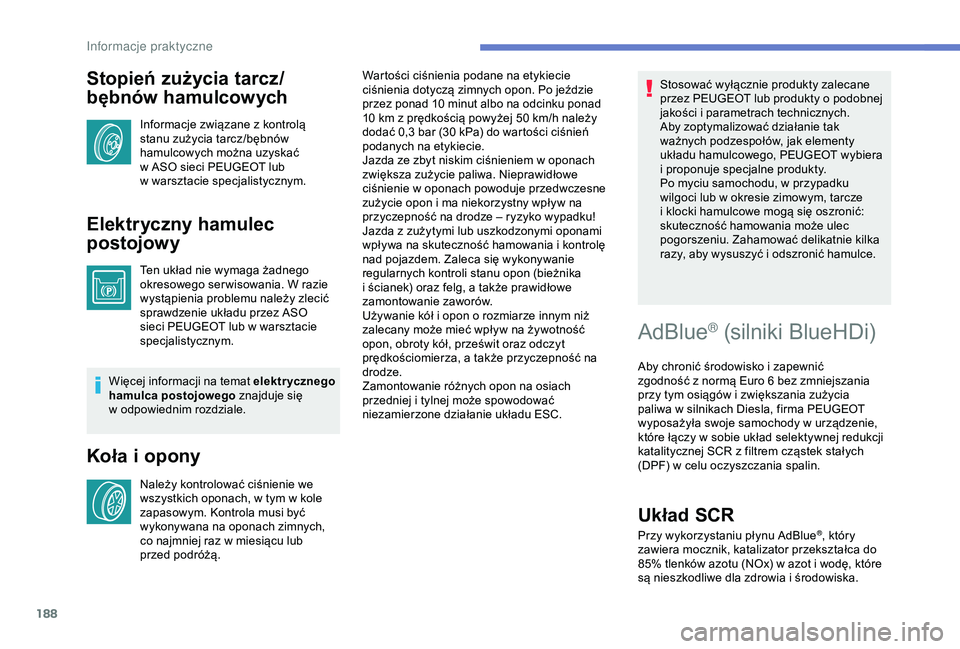

Stopień zużycia tarcz/
bębnów hamulcowych
Informacje związane z kontrolą
s tanu zużycia tarcz/bębnów
hamulcowych można uzyskać
w
ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym.
Elektryczny hamulec
postojowy
Ten układ nie wymaga żadnego
okresowego ser wisowania. W razie
wystąpienia problemu należy zlecić
sprawdzenie układu przez ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Więcej informacji na temat elektrycznego
hamulca postojowego znajduje się
w

odpowiednim rozdziale.
Koła i opony
Należy kontrolować ciśnienie we
wszystkich oponach, w tym w kole
zapasowym. Kontrola musi być
wykonywana na oponach zimnych,
co najmniej raz w
miesiącu lub
przed podróżą. Wartości ciśnienia podane na etykiecie
ciśnienia dotyczą zimnych opon. Po jeździe
przez ponad 10
minut albo na odcinku ponad
10 km z prędkością powyżej 50 km/h należy
dodać 0,3 bar (30 kPa) do wartości ciśnień
podanych na etykiecie.
Jazda ze zbyt niskim ciśnieniem w oponach
zwiększa zużycie paliwa. Nieprawidłowe
ciśnienie w oponach powoduje przedwczesne
zużycie opon i ma niekorzystny wpływ na
przyczepność na drodze – ryzyko wypadku!
Jazda z zużytymi lub uszkodzonymi oponami
wpływa na skuteczność hamowania i kontrolę
nad pojazdem. Zaleca się wykonywanie
regularnych kontroli stanu opon (bieżnika
i ścianek) oraz felg, a także prawidłowe
zamontowanie zaworów.
Używanie kół i opon o rozmiarze innym niż
zalecany może mieć wpływ na żywotność
opon, obroty kół, prześwit oraz odczyt
prędkościomierza, a także przyczepność na
drodze.
Zamontowanie różnych opon na osiach
przedniej i tylnej może spowodować
niezamierzone działanie układu ESC. Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty o podobnej
jakości i parametrach technicznych.
Aby zoptymalizować działanie tak
ważnych podzespołów, jak elementy
układu hamulcowego, PEUGEOT wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i odszronić hamulce.
AdBlue® (silniki BlueHDi)
Aby chronić środowisko i zapewnić
z godność z normą Euro 6 bez zmniejszania
przy tym osiągów i
zwiększania zużycia
paliwa w
silnikach Diesla, firma PEUGEOT
wyposażyła swoje samochody w
urządzenie,
które łączy w
sobie układ selektywnej redukcji
katalitycznej SCR z
filtrem cząstek stałych
(DPF) w
celu oczyszczania spalin.
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca do
85% tlenków azotu (NOx) w

azot i

wodę, które
są nieszkodliwe dla zdrowia i

środowiska.
Informacje praktyczne

200

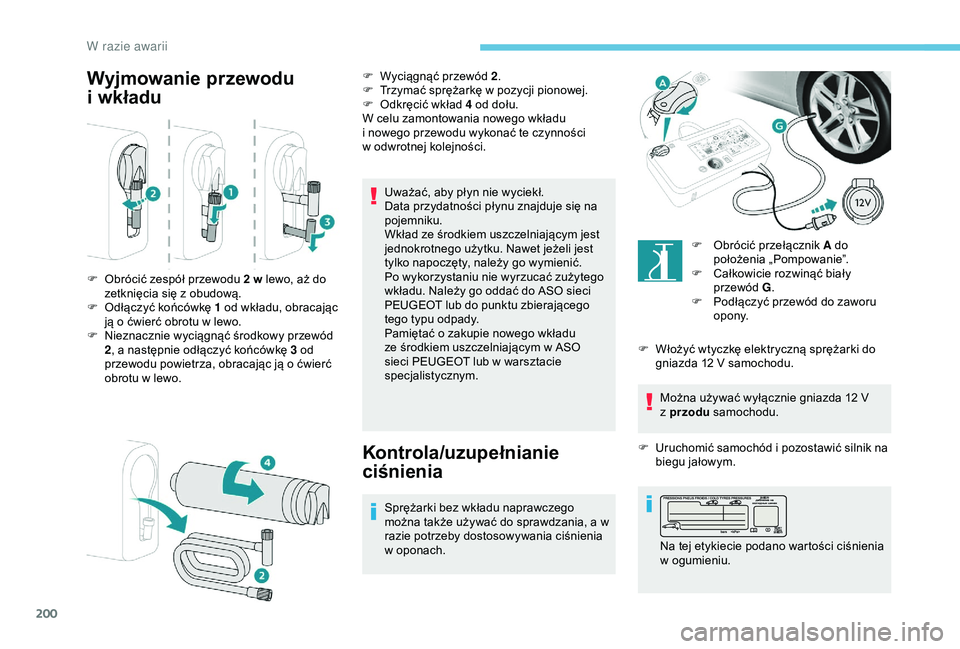

Wyjmowanie przewodu
i
w
kładu
Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się na
pojemniku.
Wkład ze środkiem uszczelniającym jest
jednokrotnego użytku. Nawet jeżeli jest
tylko napoczęty, należy go wymienić.
Po wykorzystaniu nie wyrzucać zużytego
wkładu. Należy go oddać do ASO sieci
PEUGEOT lub do punktu zbierającego
tego typu odpady.
Pamiętać o
zakupie nowego wkładu
ze środkiem uszczelniającym w
ASO
sieci PEUGEOT lub w
warsztacie
specjalistycznym.
Kontrola/uzupełnianie
ciśnienia
Sprężarki bez wkładu naprawczego
można także używać do sprawdzania, a w
razie potrzeby dostosowywania ciśnienia
w
oponach. F

O
brócić przełącznik A do
położenia „Pompowanie”.
F
C
ałkowicie rozwinąć biały
przewód G .
F
P
odłączyć przewód do zaworu
opony.
F
W
łożyć wtyczkę elektryczną sprężarki do
gniazda 12 V samochodu.
Można używać wyłącznie gniazda 12 V
z przodu
samochodu.
F
U
ruchomić samochód i pozostawić silnik na
biegu jałowym.
F

O

brócić zespół przewodu 2 w

lewo, aż do
zetknięcia się z

obudową.
F

O

dłączyć końcówkę 1 od wkładu, obracając
ją o

ćwierć obrotu w

lewo.
F

N

ieznacznie wyciągnąć środkowy przewód
2 , a

następnie odłączyć końcówkę 3 od
przewodu powietrza, obracając ją o

ćwierć
obrotu w

lewo. F

W
yciągnąć przewód 2
.
F

T
rzymać sprężarkę w pozycji pionowej.
F

O
dkręcić wkład 4 od dołu.
W celu zamontowania nowego wkładu
i

nowego przewodu wykonać te czynności
w

odwrotnej kolejności.
Na tej etykiecie podano wartości ciśnienia
w ogumieniu.
W razie awarii

221

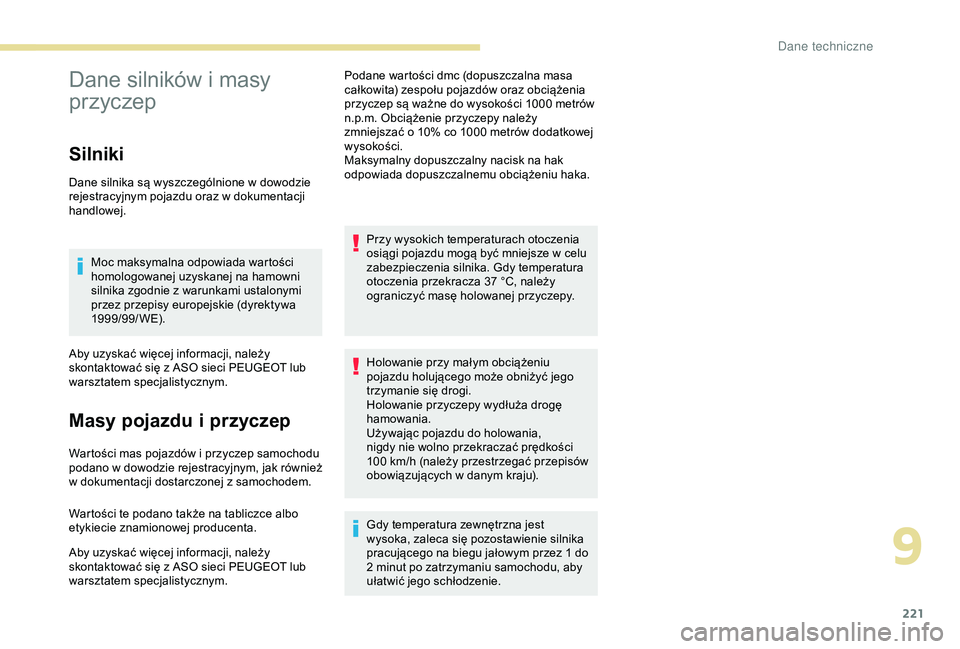

Dane silników i masy
p rzyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
r ejestracyjnym pojazdu oraz w dokumentacji
handlowej.
Moc maksymalna odpowiada wartości
homologowanej uzyskanej na hamowni
silnika zgodnie z
warunkami ustalonymi
przez przepisy europejskie (dyrektywa
1999/99/WE).
Aby uzyskać więcej informacji, należy
skontaktować się z
ASO sieci PEUGEOT lub
warsztatem specjalistycznym.
Masy pojazdu i p rzyczep
Wartości mas pojazdów i przyczep samochodu
p odano w dowodzie rejestracyjnym, jak również
w
dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
Aby uzyskać więcej informacji, należy
skontaktować się z
ASO sieci PEUGEOT lub
warsztatem specjalistycznym. Podane wartości dmc (dopuszczalna masa
całkowita) zespołu pojazdów oraz obciążenia
przyczep są ważne do wysokości 1000
metrów
n.p.m. Obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej
wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37 °C, należy
ograniczyć masę holowanej przyczepy.
Holowanie przy małym obciążeniu
pojazdu holującego może obniżyć jego
trzymanie się drogi.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100 km/h (należy przestrzegać przepisów
obowiązujących w
danym kraju).
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie silnika
pracującego na biegu jałowym przez 1 do
2
minut po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
9
D
