2018 Peugeot 308 Замена

185
A = MA X (максимальный
уровень)
B = MIN (минимальный
уровень)
Если уровень превышает метк у A или ниже метки
B, не запускайте двигатель .
-

Е
сли уровень выше отметки MAX (двигатель
может выйти из строя), обратитесь в сервисную
сеть PEUGEOT или в специализированный
техцентр.
-

Е
сли уровень не достиг отметки MIN,
обязательно долейте масло до надлежащего
уровня.
Характеристики масла
Перед тем как пополнить или заменить масло
в двигателе, убедитесь, что оно соответствует
особенностям вашего двигателя и отвечает
требованиям изготовителя автомобиля.
Местонахож дение горловины для заливки масла в
двигатель показано на рисунке соответствующего
моторного отсека.
F

О
тверните и снимите крышк у маслозаливной
горловины.
Пополнение уровня масла в двигателе
После доливки масла контроль его уровня
при вк лючении зажигания по показаниям
индикатора на панели приборов будет
верным только по истечении 30
мину т после
пополнения.
Замена масла в двигателе
Чтобы уберечь двигатель и систему нейтрализации
отработавших газов от выхода из строя, никогда не
пользуйтесь присадками к моторному маслу.
Уровень тормозной жидкости
Уровень тормозной жидкости должен
находится меж ду метками « A» («MA X»
в верхней части бачка) и « B» («MIN» в
нижней части). Если он ниже, проверьте
износ тормозных колодок.
Замена жидкости в системе
Периодичность этой операции см. в плане
технического обслу живания, разработанном для
вашей модели.
Характеристики жидкости
Данная жидкость должна соответствовать
рекомендациям изготовителя автомобиля.
Уровень охлаждающей
жидкости
Регулярно проверяйте уровень
охлаждающей жидкости.
Пополнение уровня в период меж ду
плановыми ТО — нормальная
процедура.
Проверк у уровня и его пополнение следует
осуществлять только на холодном двигателе.
Недостаточный уровень ох лаж дающей жидкости
может привести к существенным повреж дениям
двигателя.
Уровень ох лаж дающей жидкости должен
находиться в зоне метки «MA X», но никогда не
превышать ее.
Если уровень находится у отметки или под
отметкой «MIN», необходимо долить жидкость.
F

З

аливайте масло малыми дозами, стараясь не
расплескивать его на двигатель (во избежание
возгорания).
F

В

ыж дите несколько мину т, преж де чем
проверить уровень при помощи масляного
щупа.
F

П

ри необходимости пополните уровень.
F

П

роверив уровень, прочно заверните крышк у
на маслозаливной горловине и вставьте щуп на
место.
7
Практическая информация

187

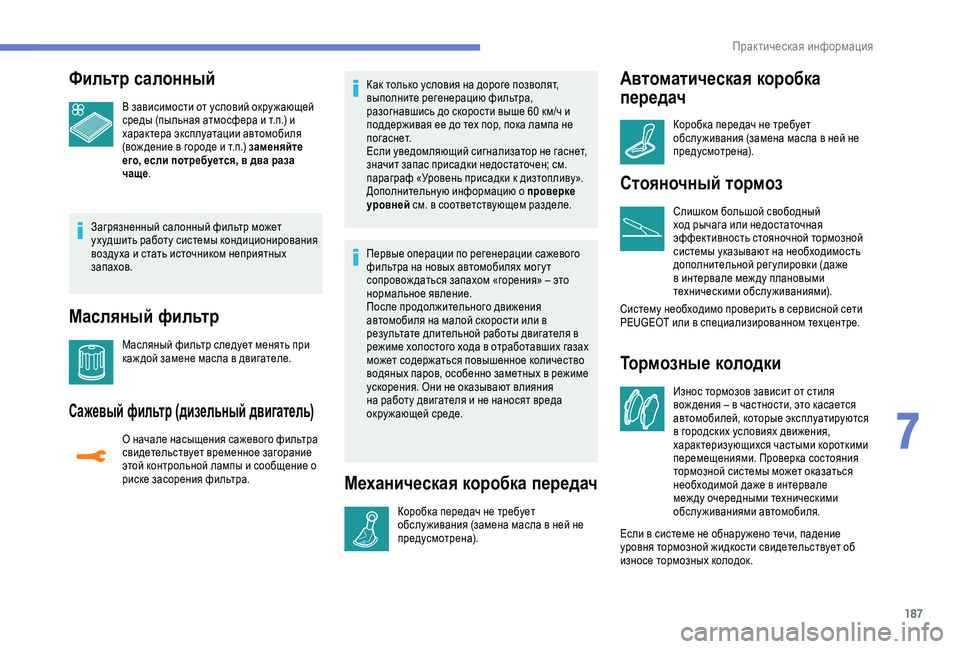

Фильтр салонный
В зависимости от условий окру жающей
среды (пыльная атмосфера и т.п.) и
характера эксплуатации автомобиля
(вож дение в городе и т.п.) заменяйте
его, если потребуется, в два раза
чаще.
Загрязненный салонный фильтр может
ухудшить работу системы кондиционирования
воздуха и стать источником неприятных
запахов.
Масляный фильтр
Масляный фильтр следует менять при
каж дой замене масла в двигателе.
Сажевый фильтр (дизельный двигатель)
О начале насыщения сажевого фильтра
свидетельствует временное загорание
этой контрольной лампы и сообщение о
риске засорения фильтра. Как только условия на дороге позволят,
выполните регенерацию фильтра,
разогнавшись до скорости выше 60
км/ч и
поддерживая ее до тех пор, пока лампа не
погаснет.
Если уведомляющий сигнализатор не гаснет,
значит запас присадки недостаточен; см.
параграф «Уровень присадки к дизтопливу».
Дополнительную информацию о проверке
уровней см. в соответствующем разделе.
Первые операции по регенерации сажевого
фильтра на новых автомобилях мог у т
сопровож даться запахом «горения» – это
нормальное явление.
После продолжительного движения
автомобиля на малой скорости или в
результате длительной работы двигателя в
режиме холостого хода в отработавших газах
может содержаться повышенное количество
водяных паров, особенно заметных в режиме
ускорения. Они не оказывают влияния
на работу двигателя и не наносят вреда
окру жающей среде.
Механическая коробка передач
Коробка передач не требует
обслу живания (замена масла в ней не
предусмотрена).
Автоматическая коробка
передач
Коробка передач не требует
обслу живания (замена масла в ней не
предусмотрена).
Стояночный тормоз
Слишком большой свободный
ход рычага или недостаточная
эффективность стояночной тормозной
системы указывают на необходимость
дополнительной регулировки (даже
в интервале меж ду плановыми
техническими обслуживаниями).
Систему необходимо проверить в сервисной сети
PEUGEOT или в специализированном техцентре.
Тормозные колодки
Износ тормозов зависит от стиля
вож дения – в частности, это касается
автомобилей, которые эксплуатируются
в городских условиях движения,
характеризующихся частыми короткими
перемещениями. Проверка состояния
тормозной системы может оказаться
необходимой даже в интервале
между очередными техническими
обслуживаниями автомобиля.
Если в системе не обнару жено течи, падение
уровня тормозной жидкости свидетельствует об
износе тормозных колодок.
7
Практическая информация

205
После замены колеса
Для правильной ук ладки проколотого колеса
в багажник снимите с него колпак.
При движении на малоразмерном запасном
колесе запрещается превышать скорость
80 км/ч.
Момент затяжки болтов и давление
воздуха в запасном колесе необходимо
проверить в сервисной сети PEUGEOT или
в специализированном техцентре как можно
скорее.
После устранения прокола шины колесо
следует сразу же установить на автомобиль.
Если автомобиль оборудован системой
контроля давления в шинах, проверьте
давление и выполните инициализацию
системы.
Дополнительную информацию о бортовой
системе контроля давления воздуха в
шинах читайте в соответствующем разделе.
Давление воздуха в шинах указано в этой
таблице.Замена лампы
Рассеиватели фар изготовлены из
поликарбоната и имеют защитное покрытие:
F
з
апрещается очищать их от грязи сухой
или абразивной тканью, а так же с
использованием моющих средств или
растворителей,
F

п
ользуйтесь смоченной в мыльной воде
мягкой г убкой или моющим составом с
нейтральной кислотностью pH,
F

п
ри использовании мойки высокого
давления не направляйте моечный
пистолет на фонари и края их
рассеивателей, чтобы не повредить их
защитное покрытие и уплотнительные
прок ладки.
Лампу следует заменять по истечении
продолжительного времени при вык люченном
зажигании и после вык лючения фары (во
избежание серьезного ожога)!
F

Н
е касайтесь лампы пальцами,
пользуйтесь лоск у том неворсистой ткани.
Крайне важно использовать лампы с защитой
от ультрафиолетового излучения (УФ), чтобы
не повредить фару.
При замене сгоревшей лампы новой
соблюдайте ее номиналы и технические
характеристики. В определенных погодно-климатических
условиях (например, при низкой температуре,
высокой влажности и т.
д.) на вну тренней
поверхности стекол фар и задних фонарей на
короткое время может оседать конденсат
–
это обычное явление; он исчезает в течение
нескольких мину т после вк лючения фар.
Светоизлучающие диоды –
СИД
Замену светодиодов осуществляйте
в сервисной сети PEUGEOT или в
специализированном техцентре.
Версия с галогенными лампами
Для обеспечения хорошего качества
освещения убедитесь, что лампа правильно
расположена в корпусе.
8
В случае неисправности

211

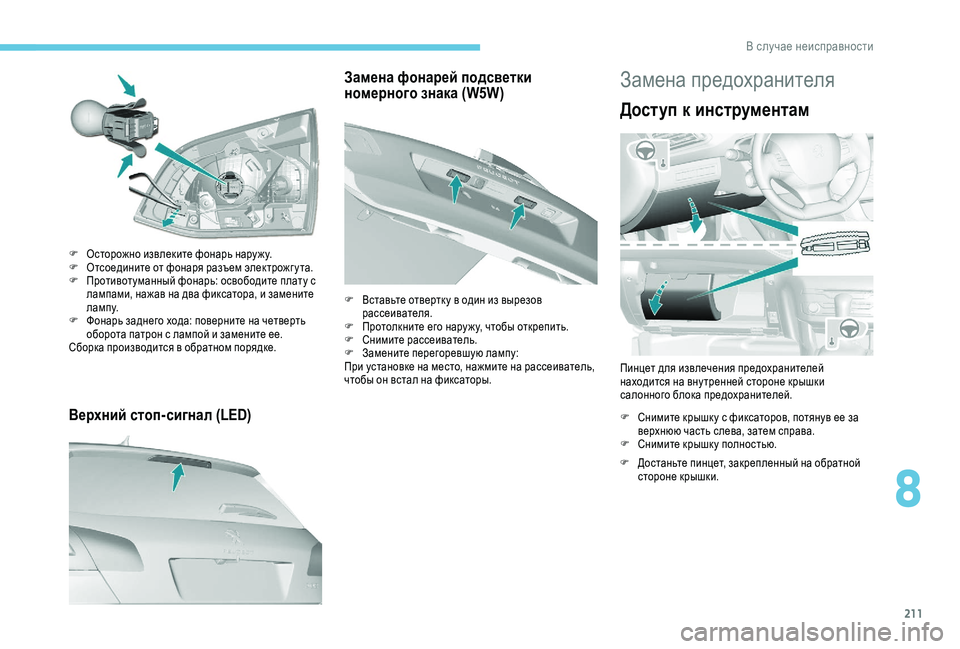

Верхний стоп- сигнал (LED)
F Осторожно извлеките фонарь нару жу.
F О тсоедините от фонаря разъем электрожг у та.
F

П
ротивотуманный фонарь: освободите плату с
лампами, нажав на два фиксатора, и замените
л а м п у.
F

Ф
онарь заднего хода: поверните на четверть
оборота патрон с лампой и замените ее.
Сборка производится в обратном порядке.
Замена фонарей подсветки
номерного знака (W5W)
F Вставьте отвертк у в один из вырезов
рассеивателя.
F

П
ротолкните его нару жу, чтобы открепить.
F

С
нимите рассеиватель.
F

З
амените перегоревшую лампу:
При установке на место, нажмите на рассеиватель,
чтобы он встал на фиксаторы.
Замена предохранителя
Доступ к инструментам
Пинцет для извлечения предохранителей
находится на вну тренней стороне крышки
салонного блока предохранителей.
F

С
нимите крышк у с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.
F

С
нимите крышк у полностью.
F

Д
останьте пинцет, закрепленный на обратной
стороне крышки.
8
В случае неисправности

212
Замена предохранителя
Перед заменой сгоревшего предохранителя
необходимо:
F
в
ыяснить и устранить причину неисправности,
F

в
ыключить все потребители электроэнергии,
F

о
беспечить неподвижность автомобиля и
выключить зажигание,
F

о
пределить сгоревший предохранитель по
таблицам соответствия и схемам электрических
соединений.
Для замены предохранителя необходимо:
F

и
звлечь его специальным пинцетом и
проверить на нем состояние плавкого
элемента.
F

вс
егда заменять сгоревший предохранитель
новым точно такого же номинала (такого же
цвета); ненадлежащий номинал может повлечь
сбои в работе (и риск возгорания).
Если новый предохранитель перегорит вскоре
после замены, проверьте исправность бортового
электрооборудования в сервисной сети PEUGEOT
или в специализированном техцентре. Замена предохранителя, отсутствующего
в таблице соответствия напротив, может
повлечь за собой серьезную неисправность
автомобиля. Обратитесь в сервисную сеть
PEUGEOT или в специализированный
техцентр.
Установка электрической аппаратуры
Электросистема данного автомобиля
предназначена для работы со стандартным
или дополнительным оборудованием.
Перед установкой в автомобиль другого
электрического оборудования или аппаратуры
необходимо связаться с сервисной сетью
PEUGEOT или специализированным
техцентром и проверить их совместимость.
PEUGEOT не принимает претензии и не
возмещает расходы, понесенные при
ремонте вашего автомобиля или для
устранения неисправностей, возникших
в результате установки дополнительного
оборудования, которое не входит в комплект
и не рекомендовано PEUGEOT и не было
установлено в соответствии с техническими
условиями, в частности, когда общее
потребление тока всего подк люченного
дополнительного оборудования превышает
10
миллиампер.
Исправный
Сгоревший Пинцет
Блок электрических предохранителей
в приборной панели
Блок предохранителей расположен под панелью
приборов (с левой стороны).
Доступ к предохранителям
F Снимите крышк у с фиксаторов, потянув ее за
верхнюю часть слева, затем справа.
В случае неисправности

236
Замена воздушного фильтра ..........................18 6 -187
Замена колеса ................................... 19
3 -19 4, 201-202
Замена ламп
.....................................

.205-206, 209-210
Замена масляного фильтра

....................................18

7
Замена салонного фильтра
............................ 18

6 -187
Замена щетки стек лоочистителя
....................... 81

- 82
Замена электрических предохранителей
............................. 21

1-213, 211-214
Замена элемента питания в к люче-пульте

.......45

-46
Замок зажигания
.................................... 6

9, 112-113, 28
Замок зажигания / Иммобилайзер

..........................44
За

пасное колесо
........................1
88, 193 -194, 201-202
Запас хода по присадке AdBlue

.........................2

5 -26
Запирание
.....................................

..............................44
Заправка бака топливом
.................................. 17

0 -172
Заправка AdBlue
® .................................... ..........19 0 -191
Заряд акк умуляторной батареи...................... 216 -217
Заслонка панорамной крыши

................................... 71
З

ащита от защемления оконным стек лом
....... 5
0, 71
Звуковой сигнал
......................................................... 86
З

имняя заслонка радиаторной решетки
........17

3 -174
Знак аварийной остановки

....................................... 62
ИИдентификационная табличка автомобиля ........23 3
Идентификационные данные автомобиля .......... 23
3
Индикатор запаса хода по AdBlue
® ........................ 25
И
ндикатор переключения передач ........................ 12
7
Индикатор пробега до планового технического обслуживания
................................. 23
И

ндикатор температуры ох лаж дающей жидкости
..................

........................................... 23 -24
Индикатор уровня масла в двигателе

............... 24

-25
Индикаторуровня топлива
................................ 17

0 -171
Индикаторы и сигнализаторы световые
.................. 9
И

нициализация ключа-пульта
............................ 45

-46
Инициализация системы обнаружения низкого давления воздуха в шинах

.................... 16

7
Инструменты
....................................

. 193, 193 -194, 201
Интеллектуальная противобуксовочная система ............................................................... ... 87
Интернет-браузер .......................................................16
Информация о движении на дорогах TMC .............. 13
Информация о дорожном движении (ТА)

................. 5
И

нформация о дорожном движении TMC
...............
13
ККабель «Jack» ........................................................ 9, 23
Календарь (настройка) .......................30 -32, 38, 18, 31
Капот .......................................................................... 183
Ключ
..................

..................................................... 39 - 42
К люч не распознан

....................................
...............113
Ключ-пульт дистанционного
управления ..............................................4 0, 42, 110
Коврик напольный .....................................................59
К омбинация приборов ................................................ 8
К
оммерческая версия
............................................. 23

3
Коммерческий
....................................

......................233
Комплект принадлежностей для временного устранения прокола в
шине
................................................. 19

3 -19 4, 19 6 -20 0
Кондиционер воздуха
......................................6

, 65 - 66
Кондиционер воздуха двухзонный
.......................... 70
К

ондиционер воздуха с ручными регулировками
........................................6

6 - 67, 69 -70
Контроль давления (при помощи ремкомплекта)
........................................ 19

4, 19 6 -20 0
Контроль исправности систем и тек ущие проверки
...................

...............................183, 18 6 -188
Контрольные лампы и сигнализаторы состояния систем ..................................................... 10
Контроль падения давления воздуха в шинах
.....................................

................... 14, 168, 197
Контроль слепых зон

........................................ 15

4 -15 5
Контроль уровней эксплуатационных жидкостей
....................................................... 18

3 -18 6
Корректор фар
....................................

..................79-80
Крышка горловины топливного бака............... 170 -171
ЛЛампы ........................................................................ 205
Лампы (замена, наименование) ......20
5-206, 209-210
Лампы для чтения...................................................... 72
Люк горловины топливного бака
..................... 17

0 -171
Люк для лыж

....................................
............................61
ММасло моторное .................................... ...........18 4 -185
Масляный щуп ..................................... ...24 -25, 18 4 -185
Массажная система

.................................................. 54
М

асса прицепа
....................................
.....................221
Массы
..................

...................................................... 221
Меню
...................

..........................................................12
Меню (аудиосистемы)
...................................... 4

-5, 3 -5
Механическая коробка передач

........ 6
, 118, 128 -130
Минимальный остаток топлива

.......................17

0 -171
Многофункциональный дисплей (с
автомагнитолой)
....................................
........30-32
Многофункциональный экран (с
автомагнитолой)
....................................
.... 30 -32, 4
Монтаж колеса

....................................
......202, 204-205
Моторный отсек
....................................

...................183
ННакачивание шин ..................................................... 18 8
Нару жные зеркала заднего вида .............5
5, 15 4 -15 5
Настройка бортовых систем и оборудования
...............................................

30 -34, 36
Настройка календаря
.................................... 3

8, 18, 31
Настройка часов
................................. 3

0 -32, 38, 17, 31
Настройки систем автомобиля
.....................3

0 -34, 36
Насыщение сажевого фильтра (дизели)

...............18

7
ООбеспечение безопасной перевозки детей ................. 9 3, 95 -96, 99, 101-102, 104-105, 107

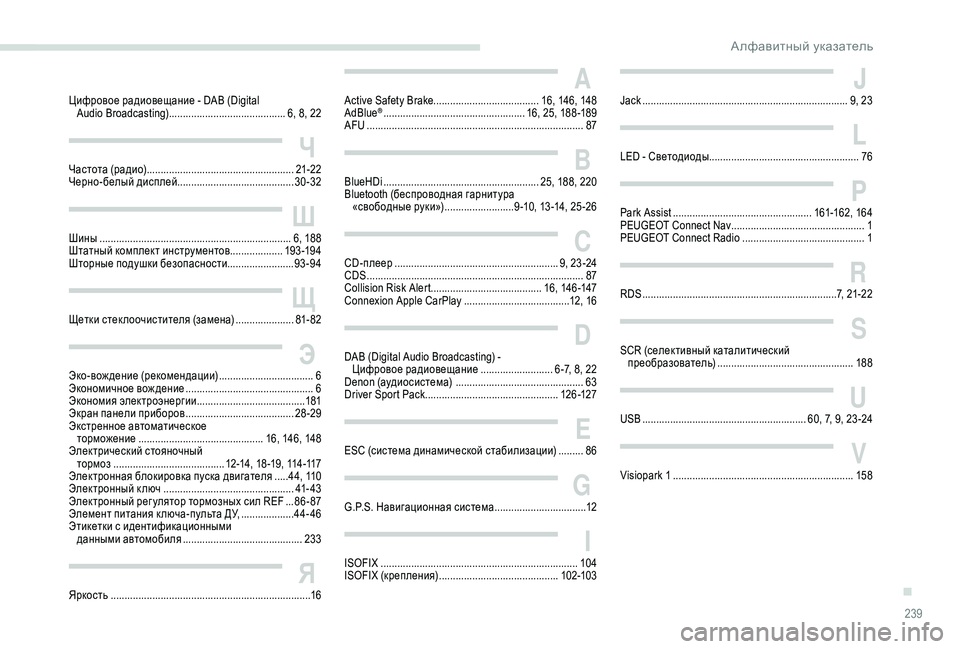

Алфавитный указатель

239
Цифровое радиовещание - DAB (Digital Audio Broadcasting) .......................................... 6 , 8, 22
ЧЧастота (радио) .....................................................21-22
Черно-белый дисплей .......................................... 30-32
ШШины ..................................................................... 6 , 188
Штатный комплект инструментов ...................19
3 -19 4
Шторные подушки безопасности........................ 93-94
ЩЩетки стек лоочистителя (замена) .....................81 - 82
ЭЭко-вождение (рекомендации) .................................. 6
Э кономичное вождение .............................................. 6
Э
кономия электроэнергии
....................................... 18

1
Экран панели приборов

.......................................2

8-29
Экстренное автоматическое торможение
............................................. 1

6, 146, 148
Электрический стояночный тормоз
....................................

.... 12-14, 18 -19, 114-117
Электронная блокировка пуска двигателя
.....4

4, 110
Электронный ключ
............................................... 41

- 4 3
Электронный рег улятор тормозных сил REF

... 8
6 - 87
Элемент питания к люча-пульта ДУ,

...................4

4-46
Этикетки с идентификационными данными автомобиля
........................................... 23

3
ЯЯркость ........................................................................ 16
AActive Safety Brake...................................... 16, 146, 148
AdBlue® .................................... ............... 16, 25, 188 -189
AFU ......... ..................................................................... 87
BBlueHDi .................. ...................................... 25, 188, 220
Bluetooth (беспроводная гарнитура «свободные руки»)

.........................9
-10, 13 -14, 25 -26
CCD-плеер ........................................................... 9, 23 -24
CDS .................................... .......................................... 87
Collision Risk Alert........................................ 16, 14 6 -147
Connexion Apple CarPlay

......................................1
2, 16
DDAB (Digital Audio Broadcasting) - Цифровое радиовещание .......................... 6 -7, 8, 22
Denon (аудиосистема)

.............................................. 63
D

river Sport Pack
.....................................
...........126 -127
E
ESC (cистема динамической стабилизации) .........86
GG.P.S. Навигационная система ................................. 12
IISOFIX ....................................................................... 104
ISOFIX (крепления) ........................................... 10
2-103
JJack .......................................................................... 9, 23
LLED - Светодиоды ......................................................76
PPark Assist .................................................. 16 1-162, 16 4
PEUGEOT Connect Nav ................................................ 1
P
EUGEOT Connect Radio
............................................ 1
RRDS ......................................................................7, 21-22
SSCR (селективный каталитический преобразователь) .................................... .............188
UUSB .................................... ....................... 60, 7, 9, 23 -24
VVisiopark 1 ................................................................. 15 8
.
Алфавитный указатель
