2018 PEUGEOT 3008 sivupeilit

77
Säätäminen
Turvallisuussyistä sivupeilit on säädettävä
katvekulman pienentämiseksi.
Peilistä näkyvät kohteet ovat
todellisuudessa lähempänä kuin peili
näyttää.
Ota tämä huomioon, kun ar vioit
välimatkaa takaa tuleviin autoihin.
Kääntäminen
Kääntäminen auki
F Valitse peili siirtämällä kytkin A oikealle tai vasemmalle.
F

S
äädä peilin asento käyttämällä
nelisuuntakytkintä B .
F

S
iirrä kytkin A keskiasentoon. F
U lkopuolelta: lukitse auto kauko-ohjaimella
tai avaimella.
F

S
isäpuolelta: kun sytytysvirta on kytketty,
vedä kytkintä A keskiasennosta taaksepäin.
Jos peilit on käännetty kytkimellä A ,
ne eivät käänny ulos auton lukituksen
avautuessa. Kytkintä A on vedettävä
uudelleen taaksepäin.
F

U
lkopuolelta: avaa auton lukot kauko-
ohjaimella tai avaimella.
F

S
isäpuolelta: kun sytytysvirta on kytketty,
vedä kytkintä A keskiasennosta taaksepäin. Sivupeilien kääntö auki ja kiinni kauko-
ohjaimella voidaan poistaa käytöstä
PEUGEOT-verkoston huoltokorjaamossa
tai valtuutetussa korjaamossa.
Tar vittaessa peilit voidaan kääntää auki ja
kiinni käsin.
Ulkopeilin automaattinen säätö
peruutettaessa
Järjestelmän avulla peilistä näkee maahan, kun
pysäköitäessä käytetään peruutusvaihdetta.
Kun moottori käy ja heti, kun peruutusvaihde
kytkeytyy, peilit kääntyvät alaspäin.
Peilit palautuvat alkuperäiseen asentoon:
-

m
uutaman sekunnin kuluttua sen jälkeen,
kun peruutusvaihde on kytkeytynyt pois
-

k
un ajonopeus on yli 10 km/h
-

k
un moottori sammutetaan. Tämä toiminto kytketään päälle /
pois Auton asetukset
- välilehdellä
Auto / Ajaminen
- valikossa
kosketusnäytöllä.
Taustapeili
Sisältää häikäisynesto-ominaisuuden, joka
tummentaa peilin ja vähentää kuljettajan
häikäistymistä esim. takaa tulevien autojen
valoista tai auringosta johtuen.
3
Ergonomia ja mukavuus

205

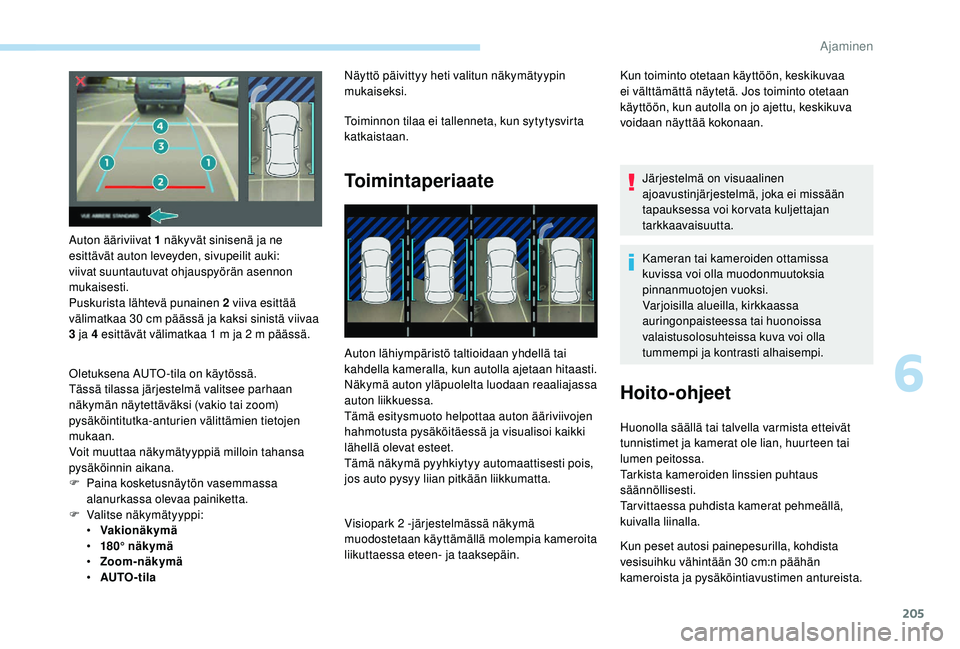

Auton ääriviivat 1 näkyvät sinisenä ja ne
esittävät auton leveyden, sivupeilit auki:
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
Puskurista lähtevä punainen 2 viiva esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa
3 ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Oletuksena AUTO -tila on käytössä.
Tässä tilassa järjestelmä valitsee parhaan
näkymän näytettäväksi (vakio tai zoom)
pysäköintitutka-anturien välittämien tietojen
mukaan.
Voit muuttaa näkymätyyppiä milloin tahansa
pysäköinnin aikana.
F
P
aina kosketusnäytön vasemmassa
alanurkassa olevaa painiketta.
F

V
alitse näkymätyyppi:
•

V
akionäkymä
•

1
80° näkymä
•

Zoo
m-näkymä
•

AU
TO-tila Näyttö päivittyy heti valitun näkymätyypin
mukaiseksi.
Toiminnon tilaa ei tallenneta, kun sytytysvirta
katkaistaan.
Toimintaperiaate
Auton lähiympäristö taltioidaan yhdellä tai
kahdella kameralla, kun autolla ajetaan hitaasti.
Näkymä auton yläpuolelta luodaan reaaliajassa
auton liikkuessa.
Tämä esitysmuoto helpottaa auton ääriviivojen
hahmotusta pysäköitäessä ja visualisoi kaikki
lähellä olevat esteet.
Tämä näkymä pyyhkiytyy automaattisesti pois,
jos auto pysyy liian pitkään liikkumatta.
Kun toiminto otetaan käyttöön, keskikuvaa
ei välttämättä näytetä. Jos toiminto otetaan
käyttöön, kun autolla on jo ajettu, keskikuva
voidaan näyttää kokonaan.
Järjestelmä on visuaalinen
ajoavustinjärjestelmä, joka ei missään
tapauksessa voi kor vata kuljettajan
tarkkaavaisuutta.
Kameran tai kameroiden ottamissa
kuvissa voi olla muodonmuutoksia
pinnanmuotojen vuoksi.
Varjoisilla alueilla, kirkkaassa
auringonpaisteessa tai huonoissa
valaistusolosuhteissa kuva voi olla
tummempi ja kontrasti alhaisempi.
Hoito-ohjeet
Huonolla säällä tai talvella varmista etteivät
tunnistimet ja kamerat ole lian, huurteen tai
lumen peitossa.
Tarkista kameroiden linssien puhtaus
säännöllisesti.
Tarvittaessa puhdista kamerat pehmeällä,
kuivalla liinalla.
Visiopark 2 -järjestelmässä näkymä
muodostetaan käyttämällä molempia kameroita
liikuttaessa eteen- ja taaksepäin. Kun peset autosi painepesurilla, kohdista
vesisuihku vähintään 30 cm:n päähän
kameroista ja pysäköintiavustimen antureista.
6
Ajaminen

206
Visiopark 1
Näkymä takaa
Takaluukussa sijaitsevan kameran
kytkemiseksi päälle kytke peruutusvaihde. Älä
ylitä 10 km/h nopeutta.
Toiminto kytkeytyy pois päältä:
-
a
utomaattisesti, kun ajonopeus saavuttaa
noin 10 km/h
-
a

utomaattisesti, kun takaluukku avataan
-
k

un peruutusvaihde vapautetaan (kuva
pysyy näytössä noin 7 sekuntia)
-

k
un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan.
AUTO-tila
Vakionäkymä
Tämä tila on oletuksena käytössä.
Takapuskurissa olevien tunnistimien avulla
automaattinen näkymä vaihtuu takanäkymästä
näkymään ylhäältä, kun auto lähestyy estettä
punaisen viivan tasolla (alle 30 cm).Zoom-näkymä
Auton ääriviivat 1 näkyvät sinisenä ja ne
esittävät auton leveyden, sivupeilit auki:
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
Puskurista lähtevä punainen 2 viiva esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa
3 ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
Auton takana oleva alue tulee näyttöön. Kamera muistaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän takaosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
Ajaminen

208
Toiminto otetaan käyttöön moottorin
käydessä ja enintään 20 km/h:n
ajonopeudella kosketusnäytön
valikosta Auto / Ajaminen:
F

Valitse Kameran panoraamanäkymä .
AUTO -tila tulee oletuksena näyttöön
etunäkymän kanssa, jos vaihteisto on vapaalla
tai joku vaihde on kytkettynä tai takanäkymän
kanssa, jos peruutusvaihde on kytkettynä.
Toiminto kytkeytyy pois päältä:
-
a

utomaattisesti, kun ajonopeus saavuttaa
noin 30 km/h (kuva katoaa väliaikaisesti
20

km/h nopeudesta alkaen)
-

k

un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan.
AUTO-tila
Tämä tila on oletuksena käytössä.
Etupuskurissa olevien tunnistimien avulla
automaattinen näkymä voidaan siirtää edestä
ylös, kun auto lähestyy estettä.
Vakionäkymä Zoom-näkymä
Esteet voivat näyttää olevan kauempana,
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana,
on tärkeää tarkkailla sivunäkymiä peilien
kautta.
Etu- ja takapysäköintitutka-anturit
täydentävät auton ympäristöön liittyvää
tietoa.
Auton edessä oleva alue tulee näyttöön.
Auton ääriviivat 1 näkyvät sinisenä ja ne
esittävät auton leveyden, sivupeilit auki:
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
Puskurista lähtevä punainen 2 viiva esittää
välimatkaa 30 cm päässä etupuskurista ja kaksi
sinistä viivaa 3 ja 4 esittävät välimatkaa 1 m ja
2 m päässä.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
Kamera muistaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän etuosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
Ajaminen

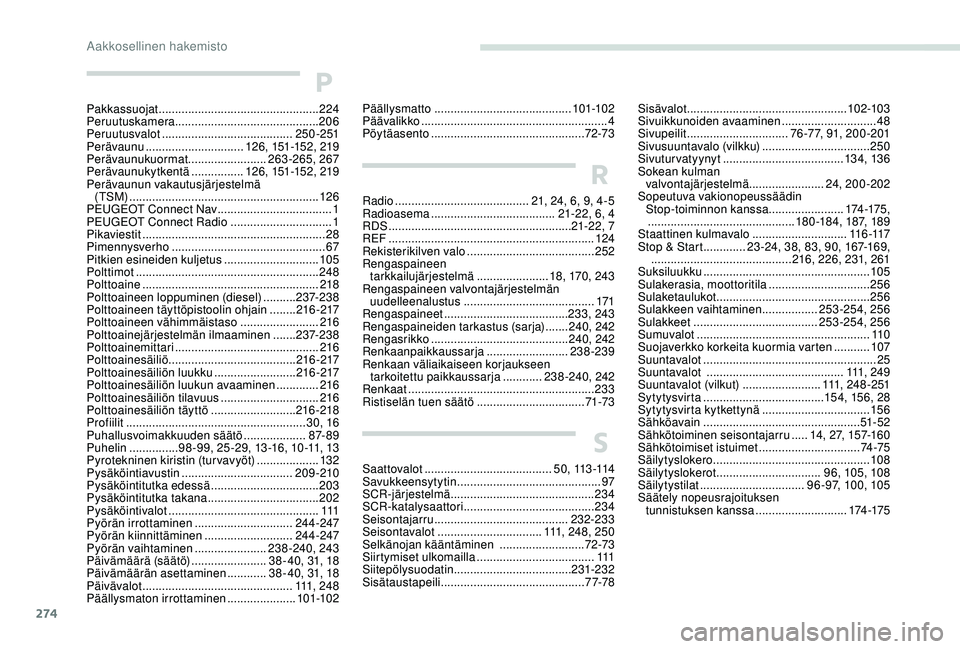

274
