Догляд за автомобілем207акумулятора відбувається тільки
тоді, коли двигун працює. Його не
потрібно від'єднувати вручну
перед від'єднанням основного
автомобільного акумулятора або
перед запуском двигуна від
зовнішнього джерела.
Клеми розраховані на додаткові
електроспоживачі із сумарним
споживанням не більше ніж 50 А.
Запуск із зовнішнього джерела
3 239.

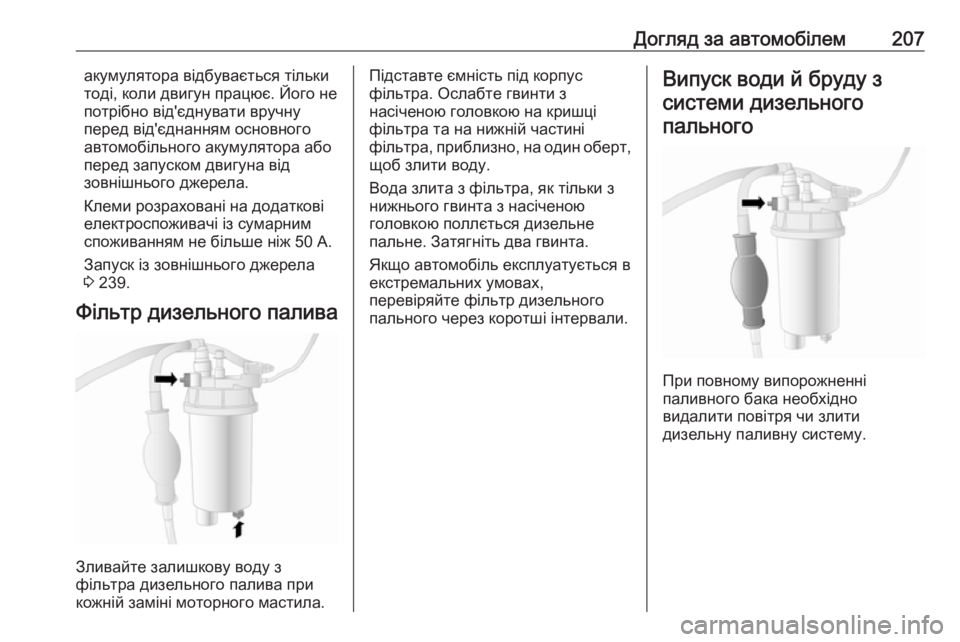

Фільтр дизельного палива
Зливайте залишкову воду з
фільтра дизельного палива при
кожній заміні моторного мастила.
Підставте ємність під корпус
фільтра. Ослабте гвинти з
насіченою головкою на кришці
фільтра та на нижній частині
фільтра, приблизно, на один оберт,
щоб злити воду.
Вода злита з фільтра, як тільки з
нижнього гвинта з насіченою
головкою поллється дизельне
пальне. Затягніть два гвинта.
Якщо автомобіль експлуатується в
екстремальних умовах,
перевіряйте фільтр дизельного
пального через коротші інтервали.Випуск води й бруду з
системи дизельногопального
При повному випорожненні
паливного бака необхідно
видалити повітря чи злити
дизельну паливну систему.

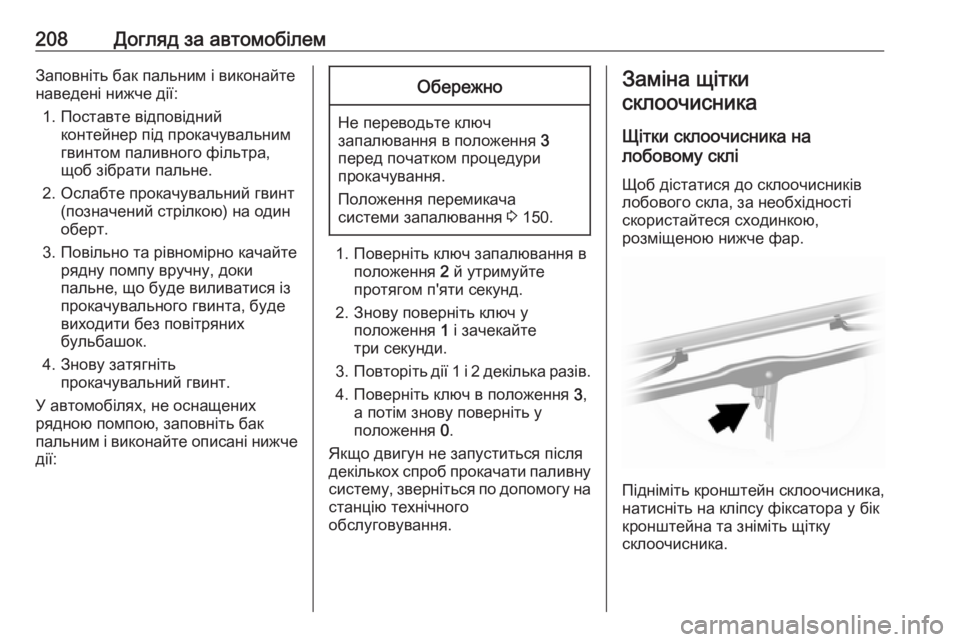

208Догляд за автомобілемЗаповніть бак пальним і виконайте
наведені нижче дії:
1. Поставте відповідний контейнер під прокачувальним
гвинтом паливного фільтра,
щоб зібрати пальне.
2. Ослабте прокачувальний гвинт (позначений стрілкою) на один
оберт.
3. Повільно та рівномірно качайте рядну помпу вручну, доки
пальне, що буде виливатися із
прокачувального гвинта, буде
виходити без повітряних
бульбашок.
4. Знову затягніть прокачувальний гвинт.
У автомобілях, не оснащених
рядною помпою, заповніть бак
пальним і виконайте описані нижче
дії:Обережно
Не переводьте ключ
запалювання в положення 3
перед початком процедури
прокачування.
Положення перемикача
системи запалювання 3 150.
1. Поверніть ключ запалювання в
положення 2 й утримуйте
протягом п'яти секунд.
2. Знову поверніть ключ у положення 1 і зачекайте
три секунди.
3. Повторіть дії 1 і 2 декілька разів.
4. Поверніть ключ в положення 3,
а потім знову поверніть у положення 0.
Якщо двигун не запуститься після
декількох спроб прокачати паливну систему, зверніться по допомогу настанцію технічного
обслуговування.
Заміна щітки
склоочисника
Щітки склоочисника на
лобовому склі
Щоб дістатися до склоочисників
лобового скла, за необхідності
скористайтеся сходинкою,
розміщеною нижче фар.
Підніміть кронштейн склоочисника,
натисніть на кліпсу фіксатора у бік
кронштейна та зніміть щітку
склоочисника.

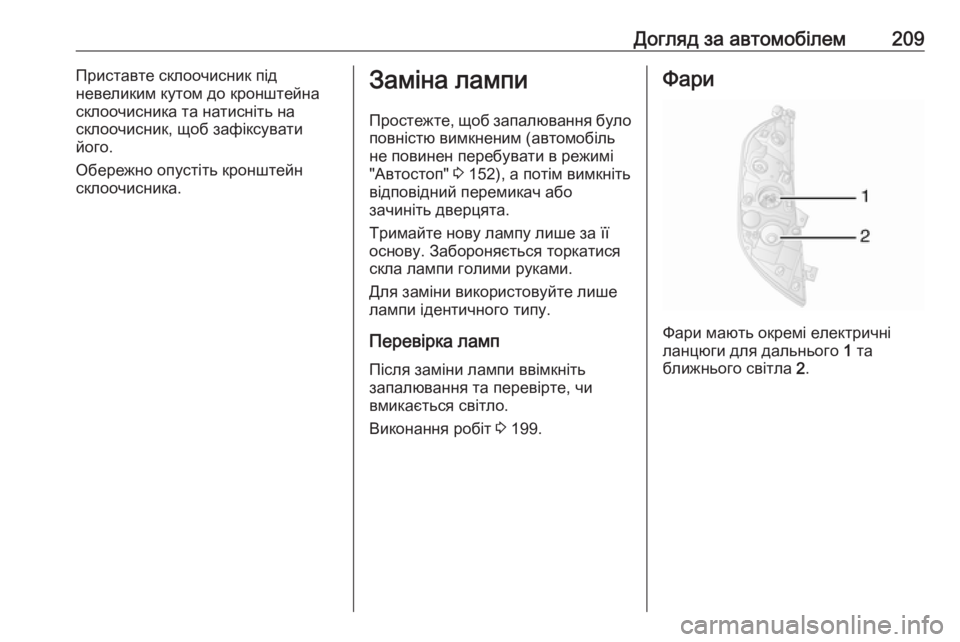

Догляд за автомобілем209Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.Заміна лампи
Простежте, щоб запалювання було повністю вимкненим (автомобіль
не повинен перебувати в режимі
"Автостоп" 3 152), а потім вимкніть
відповідний перемикач або
зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Перевірка ламп Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.
Виконання робіт 3 199.Фари
Фари мають окремі електричні
ланцюги для дальнього 1 та
ближнього світла 2.

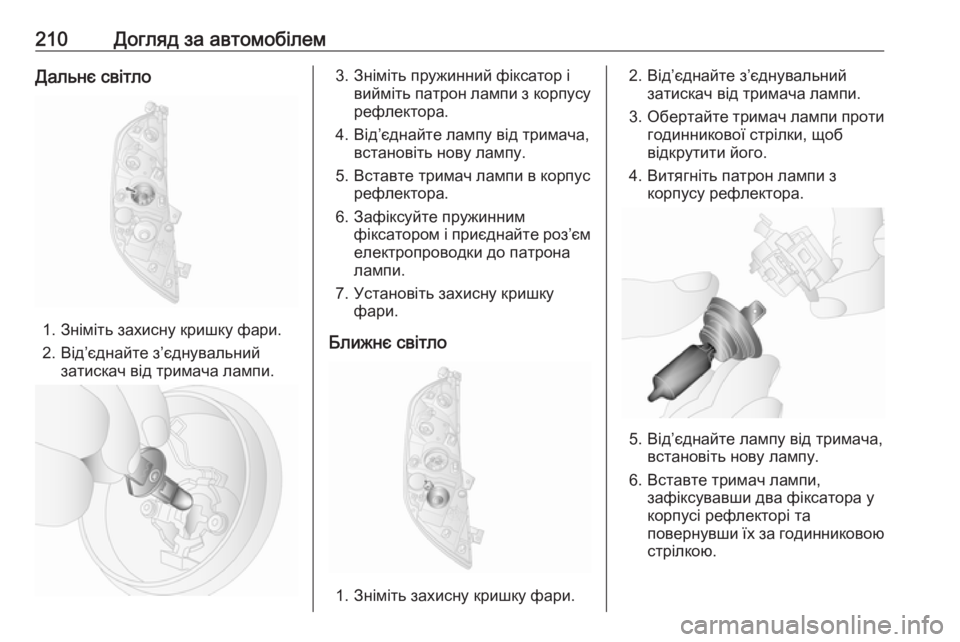

210Догляд за автомобілемДальнє світло
1. Зніміть захисну кришку фари.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Зніміть пружинний фіксатор і вийміть патрон лампи з корпусу
рефлектора.
4. Від’єднайте лампу від тримача, встановіть нову лампу.
5. Вставте тримач лампи в корпус рефлектора.
6. Зафіксуйте пружинним фіксатором і приєднайте роз’єм
електропроводки до патрона
лампи.
7. Установіть захисну кришку фари.
Ближнє світло
1. Зніміть захисну кришку фари.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.

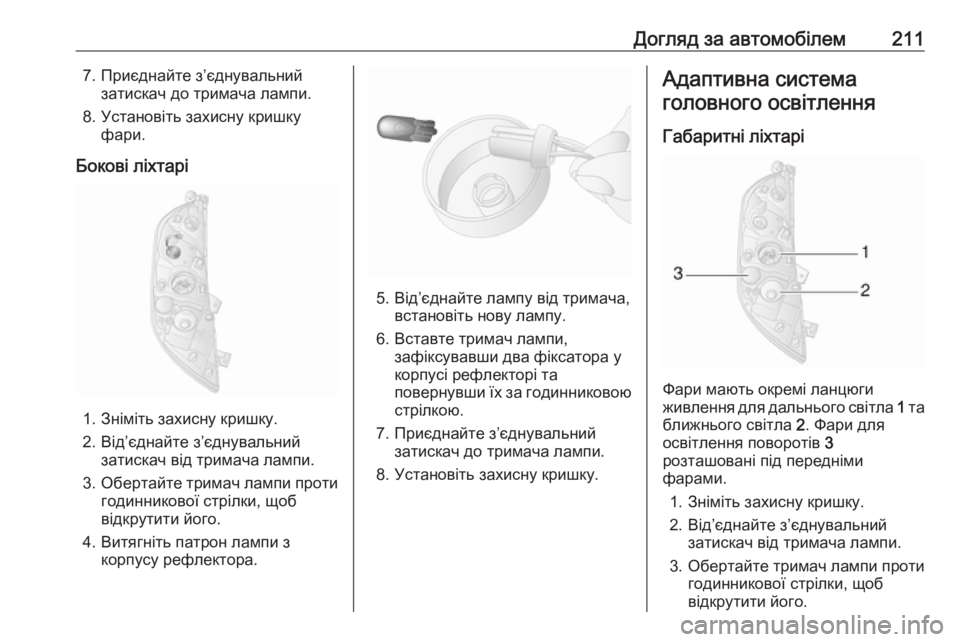

Догляд за автомобілем2117. Приєднайте з’єднувальнийзатискач до тримача лампи.
8. Установіть захисну кришку фари.
Бокові ліхтарі
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.
Адаптивна система
головного освітлення
Габаритні ліхтарі
Фари мають окремі ланцюги
живлення для дальнього світла 1 та
ближнього світла 2. Фари для
освітлення поворотів 3
розташовані під передніми
фарами.
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.

212Догляд за автомобілем4. Витягніть патрон лампи зкорпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.
Протитуманні фари
Щодо заміни ламп у передній
протитуманній фарі зверніться на
станцію технічного
обслуговування.
Передні ліхтарі повороту
1. Зніміть захисну кришку.
2. Від’єднайте з’єднувальний затискач від тримача лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Приєднайте з’єднувальний затискач до тримача лампи.
8. Установіть захисну кришку.

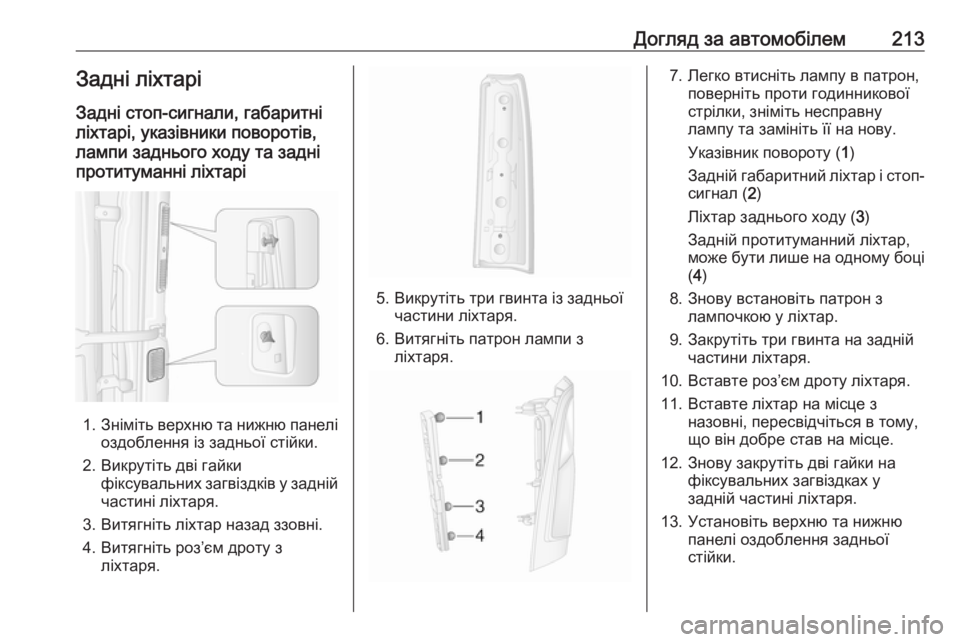

Догляд за автомобілем213Задні ліхтарі
Задні стоп-сигнали, габаритні
ліхтарі, указівники поворотів,
лампи заднього ходу та задні
протитуманні ліхтарі
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксувальних загвіздків у задній
частині ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть роз’єм дроту з ліхтаря.
5. Викрутіть три гвинта із задньоїчастини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.
7. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.
10. Вставте роз’єм дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксувальних загвіздках у
задній частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.

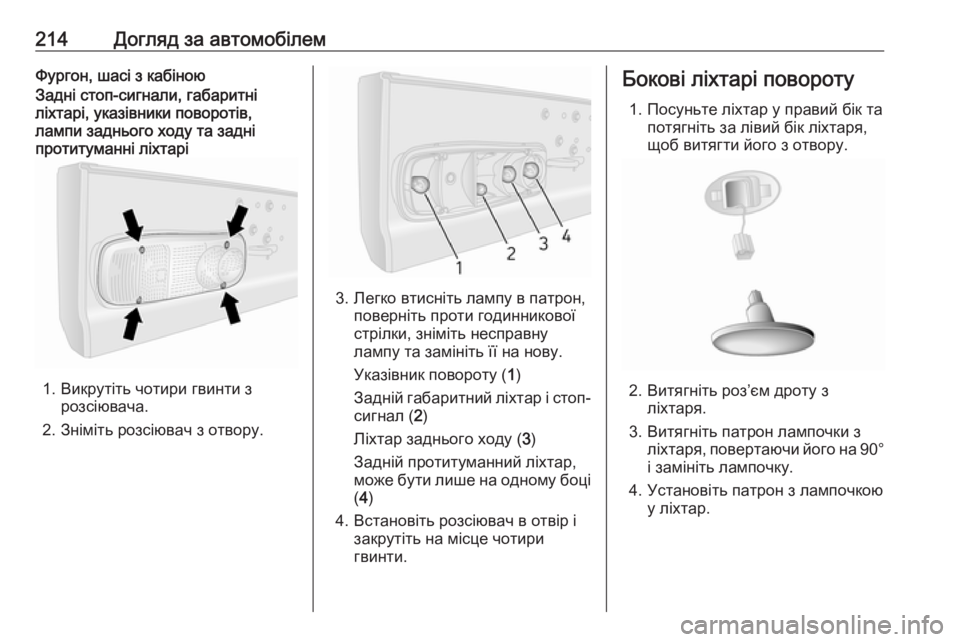

214Догляд за автомобілемФургон, шасі з кабіноюЗадні стоп-сигнали, габаритні
ліхтарі, указівники поворотів,
лампи заднього ходу та задні
протитуманні ліхтарі
1. Викрутіть чотири гвинти з розсіювача.
2. Зніміть розсіювач з отвору.
3. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
4. Встановіть розсіювач в отвір і закрутіть на місце чотири
гвинти.
Бокові ліхтарі повороту
1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.
2. Витягніть роз’єм дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.
