Fahren und Bedienung173
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht identifiziert werden konnte.
Das System arbeitet je nach Lichtver‐
hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐ luste. In der Nacht ist das System bis
zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige
Informationen zu den aktuell gültigen Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Driver Information Center
verfügbar.Zudem werden in der unteren Zeile
des Driver Information Centers
permanent die aktuell gültigen
Geschwindigkeitsbegrenzungen
angezeigt. Wenn eine Geschwindig‐
keitsbegrenzung mit Add-on verfüg‐
bar ist, wird in diesem Gebiet ein +
Symbol angezeigt.
? im MENU wählen und dann mit
dem Einstellrädchen am Blinkerhebel die Seite für den Verkehrszeichen-
Assistenten auswählen 3 102.
Wenn eine andere Seite im Driver
Information Center-Menü ausgewählt
war und die Verkehrszeichen-Assis‐
tent-Seite danach erneut aufgerufen
wird, wird das zuletzt erkannte
Verkehrszeichen angezeigt.
Warnfunktion
Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.

Fahrzeugwartung205Nr.Stromkreis1Kontrolleinheit Karosserie2Kontrolleinheit Karosserie3Kontrolleinheit Karosserie4Kontrolleinheit Karosserie5Kontrolleinheit Karosserie6Kontrolleinheit Karosserie7Kontrolleinheit Karosserie8Kontrolleinheit Karosserie9Zündschloss10Safety Diagnosis Module11Diagnoseanschluss12Klimatisierung13Hecktür14Zentrales Gateway-Modul15Spurverlassenswarnung/Innen‐
spiegel16Adaptives Fahrlicht17LenkradsperreNr.Stromkreis18Ultraschall-Einparkhilfe-Modul19Steuergerät Karosserie/gere‐
gelte Spannungssteuerung20Lenkrad21–22Zigarettenanzünder/Gleich‐
strom-Zubehörsteckdose (vorn)23Zigarettenanzünder/Gleich‐
strom-Zubehörsteckdose
(Mittelkonsole hinten)24Reserve25Telematik-Service-Modul26Beheiztes Lenkrad27Instrumententafel/Infotainment
System/Schalter Zuheizer28Anhängersteckdose29Display/Infotainment System30Getriebesteuergerät31InstrumententafelNr.Stromkreis32Infotainment System33Anhängersteckdose34Modul schlüsselloser Zugang/
Start
S/B Sicherungen
Nr.Stromkreis01Schalter Sitzverstellung02Reserve03Elektrische Fensterbetätigung
vorne04Elektrische Fensterbetätigung
hinten05Logistikmodus06Schalter Sitzverstellung07Reserve08Reserve
MIDI-Sicherung

210Fahrzeugwartung9Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in
der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center
angezeigte Wert für den Reifendruck
ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine
Reifenundichtigkeit.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Die aktuellen Reifendrücke können
im Driver Information Center ange‐
zeigt werden.

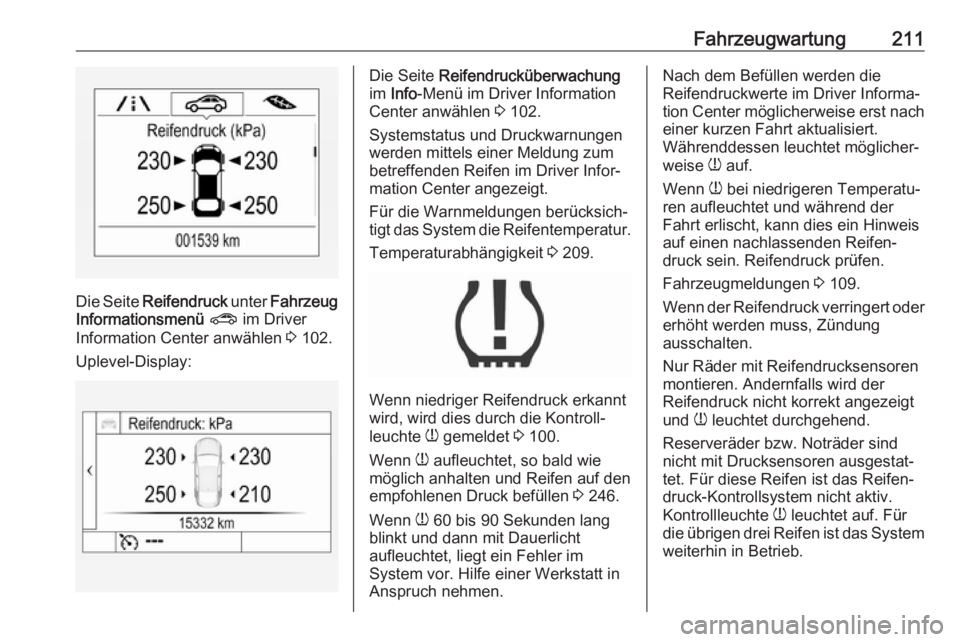

Midlevel-Display:

Fahrzeugwartung211
Die Seite Reifendruck unter Fahrzeug
Informationsmenü ? im Driver
Information Center anwählen 3 102.
Uplevel-Display:
Die Seite Reifendrucküberwachung
im Info -Menü im Driver Information
Center anwählen 3 102.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 209.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 100.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 246.
Wenn w 60 bis 90 Sekunden lang
blinkt und dann mit Dauerlicht
aufleuchtet, liegt ein Fehler im
System vor. Hilfe einer Werkstatt in Anspruch nehmen.
Nach dem Befüllen werden die
Reifendruckwerte im Driver Informa‐
tion Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert.
Währenddessen leuchtet möglicher‐
weise w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt erlischt, kann dies ein Hinweis
auf einen nachlassenden Reifen‐
druck sein. Reifendruck prüfen.
Fahrzeugmeldungen 3 109.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten.
Nur Räder mit Reifendrucksensoren montieren. Andernfalls wird der
Reifendruck nicht korrekt angezeigt
und w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Reifen ist das Reifen‐ druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Reifen ist das System weiterhin in Betrieb.

212FahrzeugwartungDer Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller
zugelassene Reparatursätze
verwendet werden.
Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim
verschraubten Sensor den Ventilkör‐
per und den Dichtring ersetzen. Beim geclipsten Sensor den kompletten
Ventilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 246 an die Beladung
anpassen und im Driver Information
Center im Menü Reifenbelastung im
Fahrzeug Informationsmenü die
entsprechende Einstellung auswäh‐len 3 102. Diese Einstellung gilt als
Bezug für die Reifendruckwarnun‐
gen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse betätigt ist. Bei
Fahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Midlevel-Display:
Die Seite Reifenbelastung unter
Fahrzeug Informationsmenü ? im
Driver Information Center anwählen
3 102 anwählen.
● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.
Uplevel-Display:
Die Seite Reifenbelastung im Menü
Optionen im Driver Information
Center anwählen 3 102.
● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.

Fahrzeugwartung213Anpassung der
Reifendrucksensoren
Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Räder, dem
Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Reifendrucksensoren muss der Iden‐
tifizierungscode an die neue Radpo‐ sition angepasst werden. Die Reifen‐
drucksensor-Anpassung muss
außerdem ausgeführt werden, nach‐
dem ein Reserverad durch ein Lauf‐
rad mit Reifendrucksensor ersetzt
wurde.
Die Störungsanzeige w und die
Warnmeldung sollten beim nächsten Zündzyklus erlöschen. Die Sensoren
werden mit einem Anlernwerkzeug in dieser Reifenfolge an die Radpositio‐
nen angepasst: linkes Vorderrad,
rechtes Vorderrad, rechtes Hinterrad,
linkes Hinterrad. Der Blinker an der
jeweils aktiven Position leuchtet auf,
bis der Sensor neu abgestimmt ist.
Wenden Sie sich für einen Service an eine Werkstatt. Die Abstimmung der
ersten Radposition dauert zwei Minu‐
ten, die Abstimmung aller vier Radpo‐sitionen insgesamt fünf Minuten.
Wenn der Vorgang länger dauert,
wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne
beginnen.
Zum Anpassen der Reifendrucksen‐
soren gehören:
1. Die Parkbremse anziehen.
2. Zündung einschalten.
3. Bei Fahrzeugen mit Automatikge‐
triebe den Wählhebel in Stellung
P bringen.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.
4. Durch Drücken von MENU am
Blinkerhebel das Fahrzeug Infor‐
mationsmenü im Driver Informa‐
tion Center anwählen.
5. Blättern Sie mit dem Daumenrad zum Reifendruckmenü.
Midlevel-Display:
Uplevel-Display:

258Getriebe-Display ........................152
Glühlampen auswechseln .........197
H Halogen-Scheinwerfer ...............198
Handbremse ....................... 156, 157
Handschuhfach ............................ 62
Handschuhfachbeleuchtung .......131
Heckscheibenheizung .................36
Heckscheibenwischer und Waschanlage ........................... 84
Heckträgersystem......................... 64
Heizung ....................................... 43
Heizung und Belüftung ..............134
Hupe ...................................... 13, 82
I
Info-Display................................. 107
Info-Displays ............................... 102
Informationen für die erste Fahrt ....6
Innenbeleuchtung .......................130
Innenlicht ................................... 131
Innenraumluftfilter ......................140
Innenraumpflege .......................229
Innenspiegel ................................. 34
Instrumententafelbeleuchtung ...130
Instrumententafelübersicht ..........10
ISOFIX-Kindersicherheitssys‐ teme ......................................... 60K
Katalysator ................................. 151Kennzeichenleuchte ..................201
Kilometerzähler ............................ 88
Kindersicherheitssystem .............. 53
Kindersicherheitssysteme............. 53
Kindersicherung ........................... 28 Klappbare Spiegel .......................33
Klimaanlage ............................... 135
Klimatisierung .............................. 15
Klimatisierungssysteme ..............134
Konformitätserklärung ................247
Kontrolle über das Fahrzeug .....142
Kontrollleuchten ............................ 93
Kopf-Airbag .................................. 51
Kopfstützen .................................. 39
Kopfstützeneinstellung ..................8
Kraftstoffanzeige .......................... 90 Kraftstoffe ................................... 177
Kraftstoffe für Diesel-Motoren .... 178
Kraftstoffe für Flüssiggasbetrieb. 179
Kraftstoffe für Otto-Motoren .......177
Kraftstoffmangel ........................100
Kraftstoffverbrauch, CO 2-
Emission ................................. 183
Kraftstoffwahltaste .......................90
Kühlmittel ................................... 192
Kühlmitteltemperaturanzeige .......92
Kühlmittel und Frostschutz .........232L
Laderaum .............................. 29, 74
Laderaumabdeckung ...................76
Lenken ........................................ 142
Lenkradeinstellung ..................9, 81
Lenkradheizung ........................... 81
Lenkunterstützungsflüssigkeit ....193
Leselicht .................................... 131
Leuchtweitenregulierung ...........125
Lichtfunktionen ........................... 132
Lichthupe ................................... 125
Lichtschalter .............................. 122
Losfahren ..................................... 16
LPG .............................. 90, 179, 237
Lufteinlass ................................. 140
Lüftung........................................ 134
M Manuelle Fensterbetätigung ........35
Manuelles Abblenden ..................34
Manuell-Modus .......................... 153
Midlevel-Display ......................... 102
Motorabgase .............................. 150
Motor anlassen .......................... 145
Motordaten ................................ 240
Motorenidentifizierung ................236
Motorhaube ............................... 190
Motoröl ...................... 191, 232, 237
Motoröldruck .............................. 100

259NNebelleuchte .............................. 101
Nebelleuchten ...................129, 199
Nebelschlussleuchte .........101, 130
O
Öl, Motor ............................. 232, 237
OnStar ........................................ 116
P
Panne ......................................... 225
Parkbremse ............................... 157
Partikelfilter ................................. 150
Polsterung .................................. 229
Profiltiefe .................................... 214
R Radabdeckungen ......................215
Räder und Reifen ......................208
Radiofrequenz-Identifikation .......254
Radwechsel ............................... 219
REACH ....................................... 249
Regelmäßiger Betrieb ................ 140
Reifenbezeichnungen ................208
Reifendruck ............................... 209
Reifendrücke ............................. 246
Reifendruck-Kontrollsystem 100, 210
Reifenpanne ............................... 219
Reifenreparaturset .....................216
Reifenumrüstung .......................215
Reserverad ................................ 221Rückfahrkamera ........................170
Rückfahrlicht .............................. 130
Rückleuchten ............................. 199
S Schaltgetriebe ............................ 155
Scheibenwischer und Waschanlage .....................14, 82
Scheibenwischerwechsel ..........196
Scheinwerfer bei Auslandsfahrt . 125
Schiebedach ................................ 37
Schlüssel ..................................... 19
Schlüssel, gespeicherte Einstellungen ............................ 23
Schlüssel, Verriegelung ................19
Schneeketten ............................ 215
Schubabschaltung .....................147
Seiten-Airbag ............................... 51
Service ....................................... 140
Serviceanzeige ............................ 92
Serviceinformationen .................231
Sicherheitsgurt ......................... 8, 44
Sicherheitsgurt anlegen ...............97
Sicherungen .............................. 202
Sicherungskasten im Laderaum 206
Sicherungskasten im Motorraum 202
Sicherungskasten in der Instrumententafel ...................204
Sitzeinstellung ......................... 6, 41
Sitzheizung ................................... 43Sitzposition .................................. 40
Software-Anerkennung ...............249
Sonnenblenden ........................... 36
Spiegeleinstellung .........................8
Spurverlassenswarnung .......99, 176
Starre Belüftungsdüsen .............140
Starten ........................................ 142
Starthilfe .................................... 223
Stopp-Start-System ....................147
Störung ...................................... 154
Stromunterbrechung ..................154
Symbole ......................................... 4
T
Tachometer ................................. 88
Tagesfahrlicht ............................ 126
Tageskilometerzähler ..................88
Tanken ....................................... 179
Top-Tether-Befestigungsösen .....61
Traktionskontrolle ......................158
Traktionskontrolle ausgeschaltet ..99
Türen ............................................ 29
Tür offen .................................... 102
Typschild ................................... 235
U
Uhr ................................................ 85
Ultraschall-Einparkhilfe ...............168
Unfallschadenreparatur ..............249
Uplevel-Display........................... 102
