Sjedala, sustavi zaštite47Sljedeće sustavi zaštite za dijete
preporučujemo za sljedeće klase
težine:
● Grupa 0, grupa 0+
Maxi-Cosi Cabriofix s ISOFIX
postoljem, za djecu do 13 kg
● Grupa I
Duo Plus s ISOFIX pričvršćenjem i gornjim pojasom, za djecu od
9 kg do 18 kg u ovoj grupi
● Grupa II, grupa III
Kidfix XP sa ili bez ISOFIX
pričvršćenja za djecu od 15 kg do
36 kg
Nania / OSANN Dream Booster sa ili bez ISOFIX pričvršćenja za
djecu od 22 kg do 36 kg
Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od prometa.
Kad se sigurnosni sustav za dijete ne koristi, sjedalo učvrstite sigurnosnim
pojasom, ili ga izvadite iz vozila.Napomena
Nemojte lijepiti ništa na sigurnosne
sustave za dijete i ne pokrivajte ih drugim materijalima.
Sigurnosni sustav za dijete koji je bio izložen naprezanju u nezgodi semora zamijeniti.

48Sjedala, sustavi zaštiteMjesta postavljanja sigurnosnog sustava za dijete
Dopuštene opcije za učvršćenje sigurnosnog sustava za dijete sa sigurnosnim pojasom u tri točke
Grupa mase
Na suvozačevom sjedalu
Na stražnja vanjska sjedalaNa stražnje središnje sjedalo
aktiviran zračnijastukdeaktiviran zračni jastukGrupa 0: do 10 kgXU1U2XGrupa 0+: do 13 kgXU1U2XGrupa I: 9 do 18 kgXU1U2, 3XGrupa II: 15 do 25 kgXXU2, 3XGrupa III: 22 do 36 kgXXU2, 3XU:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeX:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase1:podesite naslon sjedala što bliže okomitom položaju kako biste osigurali da pojas ide prema naprijed iz gornje sidrene
točke2:pomaknite vozačevo i/ili suvozačevo sjedalo prema naprijed i podesite naslon sjedala što je moguće bliže okomitom
položaju kako biste osigurali da sigurnosnom sustavu za dijete ne smeta naslon prednjeg sjedala.3:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno.

Sjedala, sustavi zaštite49Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijeteGrupa maseGrupa veličineUčvršćenjeNa suvozačevom sjedaluNa stražnja vanjskasjedalaNa stražnje
središnje sjedaloGrupa 0: do 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL 1XGrupa 0+: do 13 kgEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGrupa I: 9 do 18 kgDISO/R2XIL1,2XCISO/R3XIL 1,2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF 1,2XGrupa II: 15 do 25 kgXIL1,2XGrupa III: 22 do 36 kgXIL1,2XIL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili
"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za određeni tip vozila (pogledajte popis tipova vozila
za sigurnosne sustave za dijete)IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi mase

50Sjedala, sustavi zaštiteX:za ovu klasu težine nije odobrena upotreba ISOFIX sigurnosnog sustava za djecu1:primjenjivo je samo za stražnje vanjsko sjedalo na suvozačevoj strani, s položajem što više prema naprijed i
uspravnim naslonom.2:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno.
Napomena
Pomaknite vozačevo i/ili suvozačevo sjedalo prema naprijed i podesite nagib naslona do potrebnog okomitog položaja
kako biste osigurali da naslon prednjeg sjedala ne smeta sigurnosnom sustavu za dijete.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kgF - ISO/L1:položaj bočno lijevo u smjeru vožnje košare za prenošenje male djece u klasi težine do 10 kgG - ISO/L2:položaj bočno desno s licem u smjeru vožnje košare za prenošenje male djece u klasi težine do 10 kg.
Dozvoljene opcije za postavljanje i-size sigurnosnog sustava za dijete s ISOFIX držačima
Na suvozačevom sjedaluNa stražnja vanjska
sjedalaNa stražnje središnje
sjedaloaktiviran zračni jastukdeaktiviran zračni jastuki-size sigurnosni
sustavi za dijeteXXXX

Sjedala, sustavi zaštite51i - U:pogodni za i-size "univerzalne" sigurnosne sustave za dijete usmjerene prema naprijed i natragX:sjedeći položaj nije pogodan za i-size "univerzalne" sigurnosne sustave za dijete

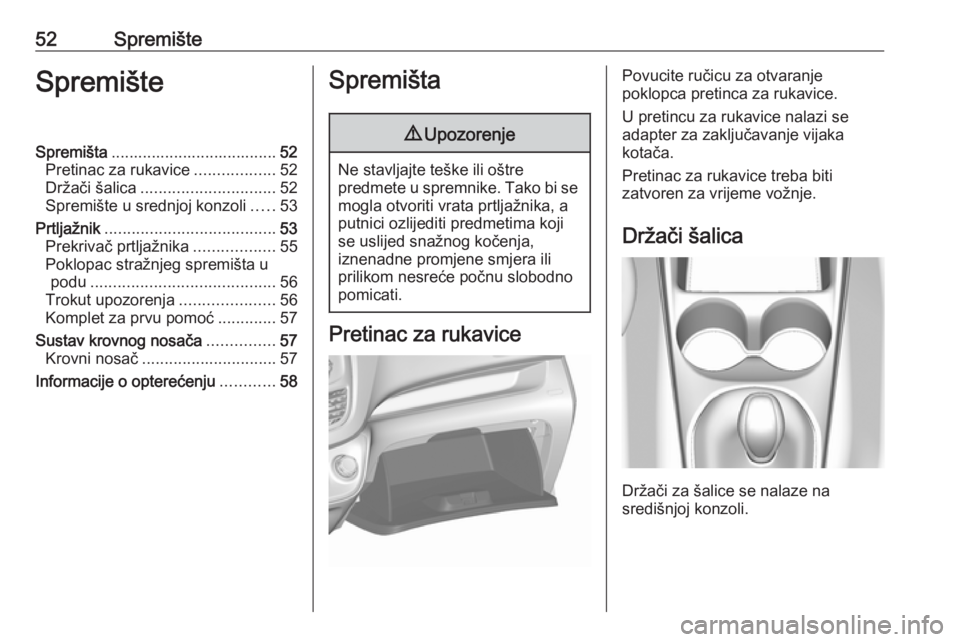

52SpremišteSpremišteSpremišta..................................... 52
Pretinac za rukavice ..................52
Držači šalica .............................. 52
Spremište u srednjoj konzoli .....53
Prtljažnik ...................................... 53
Prekrivač prtljažnika ..................55
Poklopac stražnjeg spremišta u podu ......................................... 56
Trokut upozorenja .....................56
Komplet za prvu pomoć .............57
Sustav krovnog nosača ...............57
Krovni nosač .............................. 57
Informacije o opterećenju ............58Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
U pretincu za rukavice nalazi se
adapter za zaključavanje vijaka
kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.

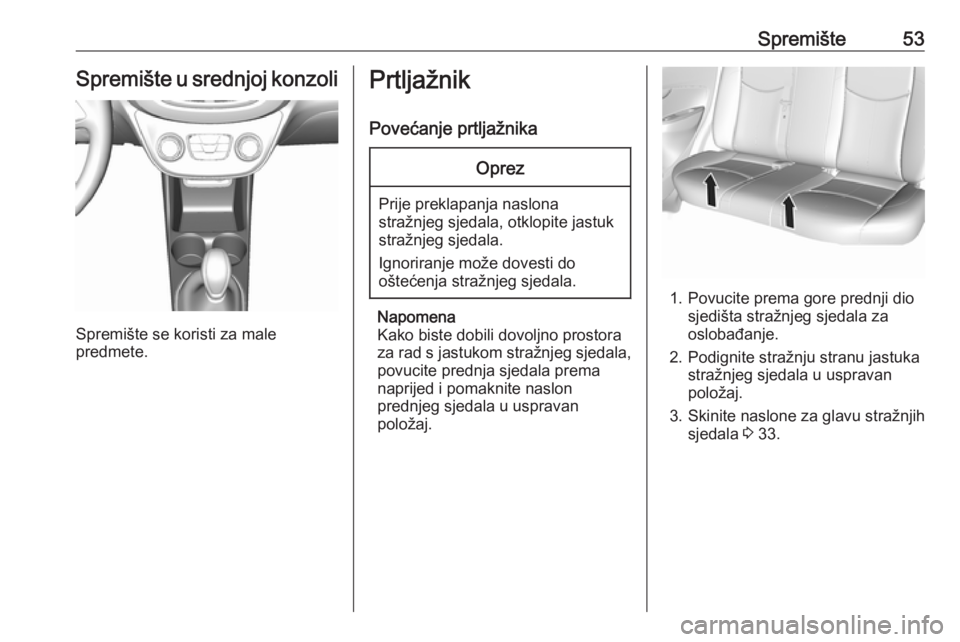

Spremište53Spremište u srednjoj konzoli
Spremište se koristi za male
predmete.
Prtljažnik
Povećanje prtljažnikaOprez
Prije preklapanja naslona
stražnjeg sjedala, otklopite jastuk stražnjeg sjedala.
Ignoriranje može dovesti do
oštećenja stražnjeg sjedala.
Napomena
Kako biste dobili dovoljno prostora
za rad s jastukom stražnjeg sjedala, povucite prednja sjedala prema
naprijed i pomaknite naslon
prednjeg sjedala u uspravan
položaj.
1. Povucite prema gore prednji dio sjedišta stražnjeg sjedala za
oslobađanje.
2. Podignite stražnju stranu jastuka stražnjeg sjedala u uspravan
položaj.
3. Skinite naslone za glavu stražnjih sjedala 3 33.

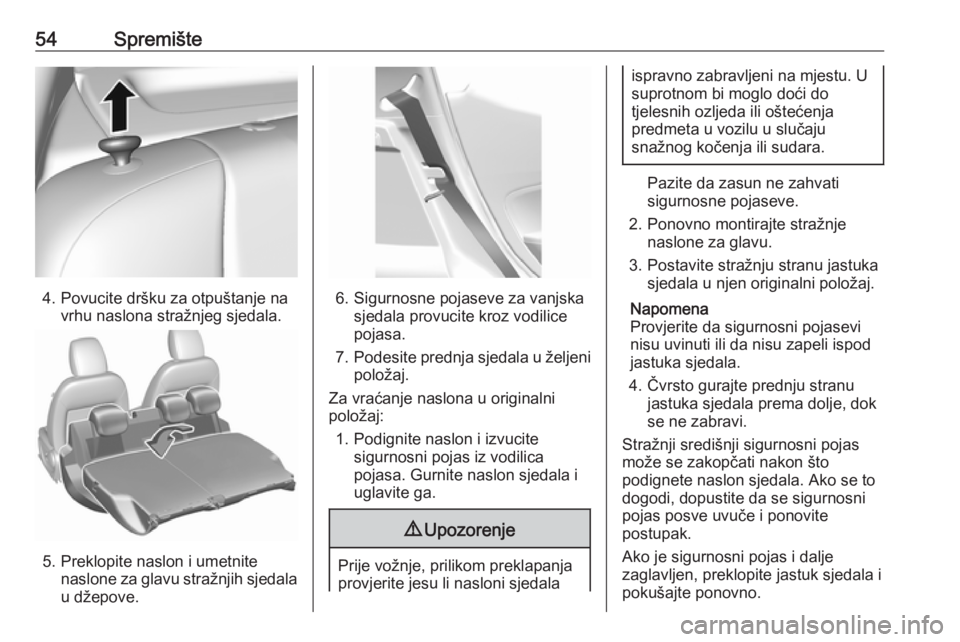

54Spremište
4. Povucite dršku za otpuštanje navrhu naslona stražnjeg sjedala.
5. Preklopite naslon i umetnitenaslone za glavu stražnjih sjedala
u džepove.
6. Sigurnosne pojaseve za vanjska sjedala provucite kroz vodilice
pojasa.
7. Podesite prednja sjedala u željeni
položaj.
Za vraćanje naslona u originalni
položaj:
1. Podignite naslon i izvucite sigurnosni pojas iz vodilica
pojasa. Gurnite naslon sjedala i
uglavite ga.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni na mjestu. U
suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Pazite da zasun ne zahvati
sigurnosne pojaseve.
2. Ponovno montirajte stražnje naslone za glavu.
3. Postavite stražnju stranu jastuka sjedala u njen originalni položaj.
Napomena
Provjerite da sigurnosni pojasevi
nisu uvinuti ili da nisu zapeli ispod
jastuka sjedala.
4. Čvrsto gurajte prednju stranu jastuka sjedala prema dolje, dok
se ne zabravi.
Stražnji središnji sigurnosni pojas
može se zakopčati nakon što
podignete naslon sjedala. Ako se to
dogodi, dopustite da se sigurnosni
pojas posve uvuče i ponovite
postupak.
Ako je sigurnosni pojas i dalje
zaglavljen, preklopite jastuk sjedala i
pokušajte ponovno.
