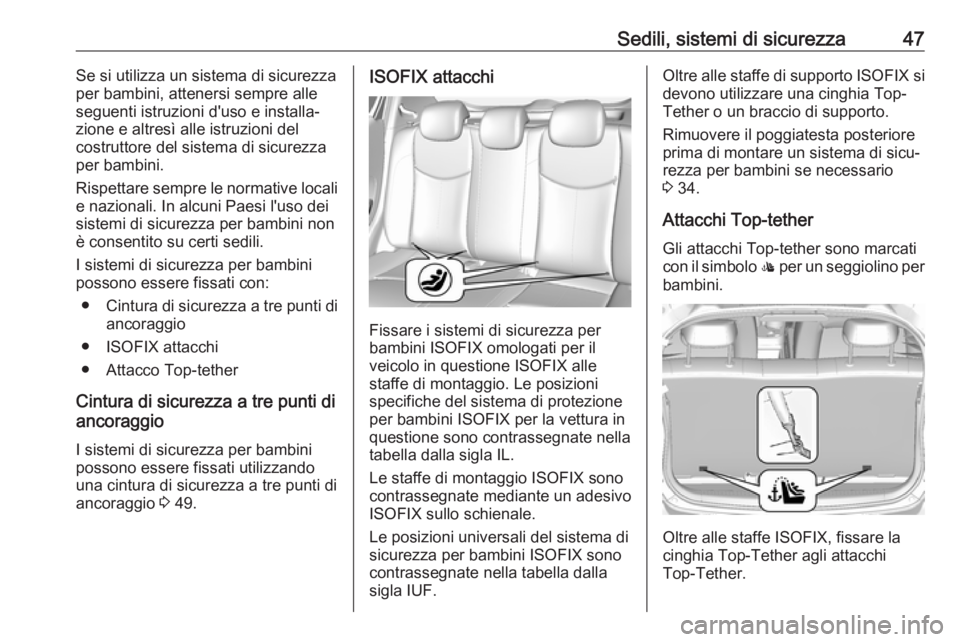

Sedili, sistemi di sicurezza47Se si utilizza un sistema di sicurezza
per bambini, attenersi sempre alle
seguenti istruzioni d'uso e installa‐
zione e altresì alle istruzioni del
costruttore del sistema di sicurezza
per bambini.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Attacco Top-tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio 3 49.ISOFIX attacchi
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione ISOFIX alle
staffe di montaggio. Le posizioni
specifiche del sistema di protezione
per bambini ISOFIX per la vettura in
questione sono contrassegnate nella
tabella dalla sigla IL.
Le staffe di montaggio ISOFIX sono contrassegnate mediante un adesivo
ISOFIX sullo schienale.
Le posizioni universali del sistema di
sicurezza per bambini ISOFIX sono contrassegnate nella tabella dalla
sigla IUF.
Oltre alle staffe di supporto ISOFIX si
devono utilizzare una cinghia Top- Tether o un braccio di supporto.
Rimuovere il poggiatesta posteriore
prima di montare un sistema di sicu‐
rezza per bambini se necessario 3 34.
Attacchi Top-tether
Gli attacchi Top-tether sono marcati
con il simbolo : per un seggiolino per
bambini.
Oltre alle staffe ISOFIX, fissare la
cinghia Top-Tether agli attacchi
Top-Tether.

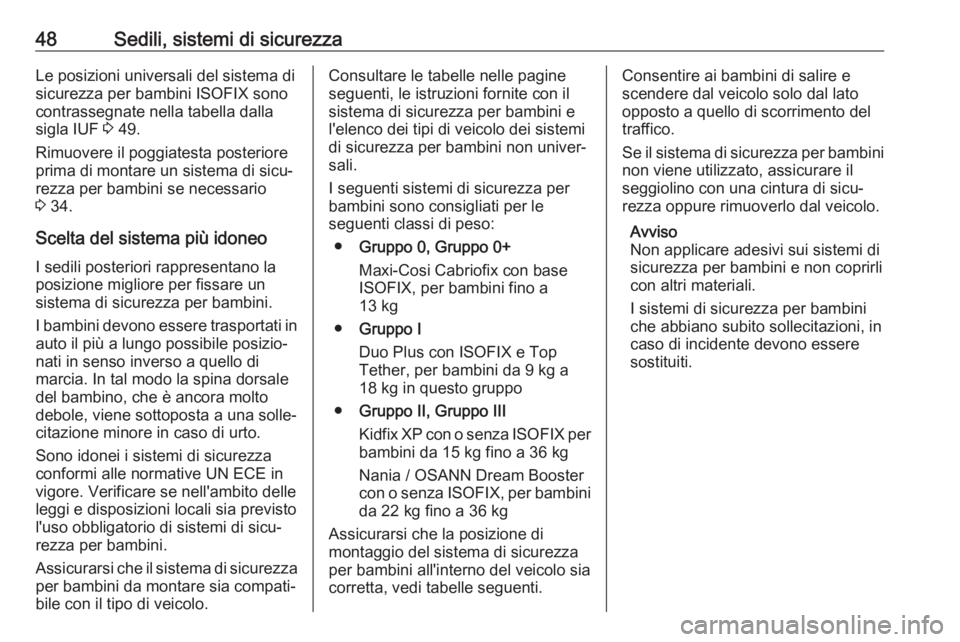

48Sedili, sistemi di sicurezzaLe posizioni universali del sistema di
sicurezza per bambini ISOFIX sono contrassegnate nella tabella dalla
sigla IUF 3 49.
Rimuovere il poggiatesta posteriore
prima di montare un sistema di sicu‐
rezza per bambini se necessario
3 34.
Scelta del sistema più idoneo
I sedili posteriori rappresentano la
posizione migliore per fissare un
sistema di sicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di
marcia. In tal modo la spina dorsale
del bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.Consultare le tabelle nelle pagine
seguenti, le istruzioni fornite con il
sistema di sicurezza per bambini e
l'elenco dei tipi di veicolo dei sistemi di sicurezza per bambini non univer‐
sali.
I seguenti sistemi di sicurezza per
bambini sono consigliati per le
seguenti classi di peso:
● Gruppo 0, Gruppo 0+
Maxi-Cosi Cabriofix con base
ISOFIX, per bambini fino a
13 kg
● Gruppo I
Duo Plus con ISOFIX e Top
Tether, per bambini da 9 kg a
18 kg in questo gruppo
● Gruppo II, Gruppo III
Kidfix XP con o senza ISOFIX per bambini da 15 kg fino a 36 kg
Nania / OSANN Dream Booster
con o senza ISOFIX, per bambini
da 22 kg fino a 36 kg
Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del
traffico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.

Sedili, sistemi di sicurezza49Posizioni di montaggio dei sistemi di sicurezza per bambini
Opzioni ammesse per il fissaggio di un sistema di sicurezza per bambini con cintura di sicurezza a tre punti
di ancoraggio
Fascia di peso
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatoGruppo 0: fino a 10 kgXU 1U2XGruppo 0+: fino a 13 kgXU 1U2XGruppo I: da 9 a 18 kgXU1U2, 3XGruppo II: da 15 a 25 kgXXU2, 3XGruppo III: da 22 a 36 kgXXU 2, 3XU:idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioX:nessun sistema di sicurezza per bambini consentito per questa fascia di peso1:regolare lo schienale del sedile in una posizione verticale tale da permettere che la cinghia scorra in avanti dal punto
di ancoraggio superiore2:spostare il sedile del conducente e/o del passeggero in avanti e regolare lo schienale del sedile in una posizione
verticale tale da consentire che il sistema di sicurezza per bambini non sia ostacolato dallo schienale del sedile
anteriore.3:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario.

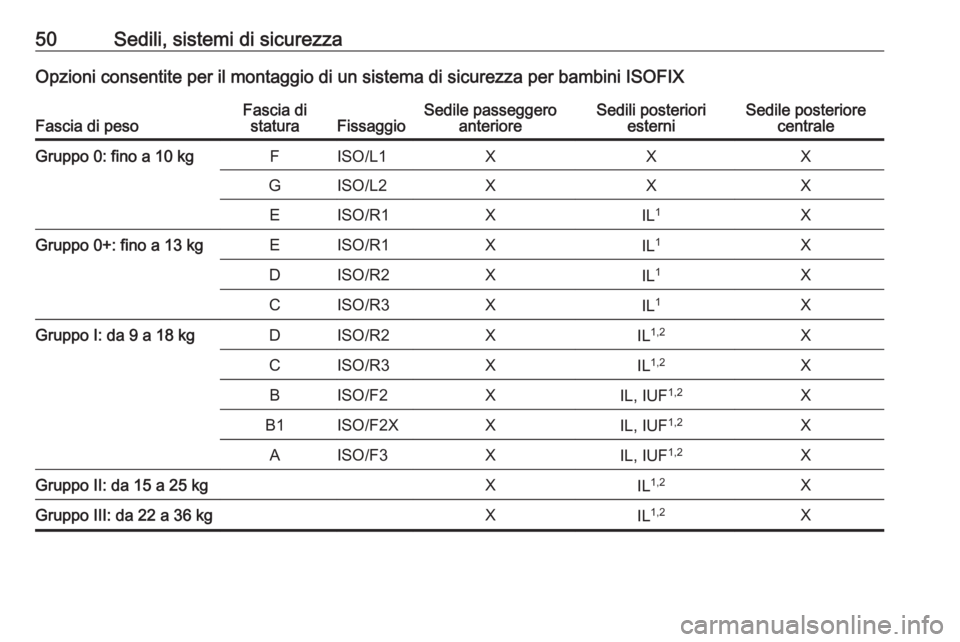

50Sedili, sistemi di sicurezzaOpzioni consentite per il montaggio di un sistema di sicurezza per bambini ISOFIXFascia di pesoFascia distaturaFissaggioSedile passeggero anterioreSedili posterioriesterniSedile posteriore centraleGruppo 0: fino a 10 kgFISO/L1XXXGISO/L2XXXEISO/R1XIL1XGruppo 0+: fino a 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL 1XGruppo I: da 9 a 18 kgDISO/R2XIL1,2XCISO/R3XIL1,2XBISO/F2XIL, IUF 1,2XB1ISO/F2XXIL, IUF1,2XAISO/F3XIL, IUF 1,2XGruppo II: da 15 a 25 kgXIL1,2XGruppo III: da 22 a 36 kgXIL1,2X

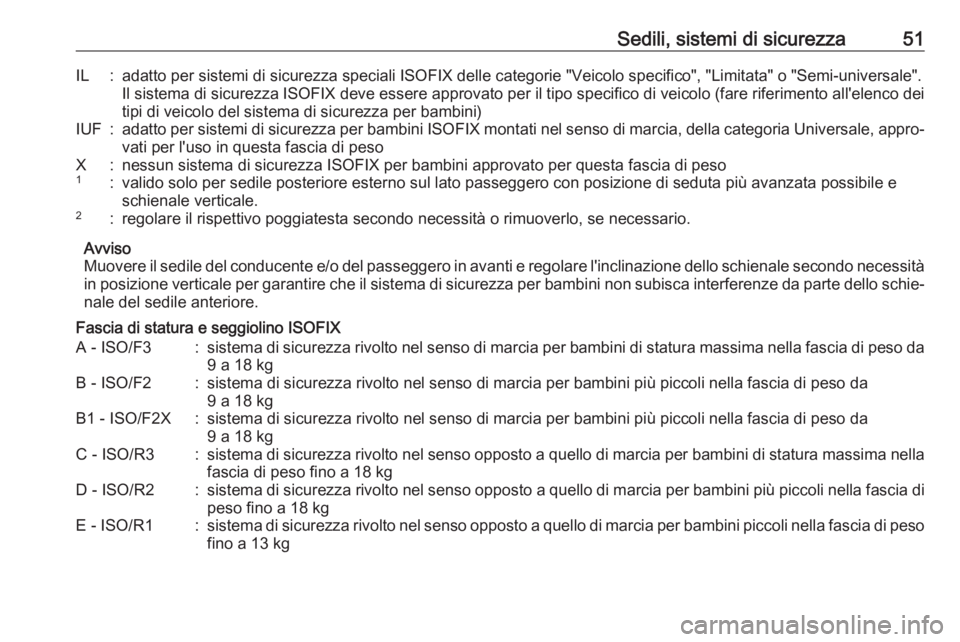

Sedili, sistemi di sicurezza51IL:adatto per sistemi di sicurezza speciali ISOFIX delle categorie "Veicolo specifico", "Limitata" o "Semi-universale".Il sistema di sicurezza ISOFIX deve essere approvato per il tipo specifico di veicolo (fare riferimento all'elenco dei
tipi di veicolo del sistema di sicurezza per bambini)IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, appro‐
vati per l'uso in questa fascia di pesoX:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso1:valido solo per sedile posteriore esterno sul lato passeggero con posizione di seduta più avanzata possibile e schienale verticale.2:regolare il rispettivo poggiatesta secondo necessità o rimuoverlo, se necessario.
Avviso
Muovere il sedile del conducente e/o del passeggero in avanti e regolare l'inclinazione dello schienale secondo necessità
in posizione verticale per garantire che il sistema di sicurezza per bambini non subisca interferenze da parte dello schie‐
nale del sedile anteriore.
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da 9 a 18 kgB - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgB1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgC - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di
peso fino a 18 kgE - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kg

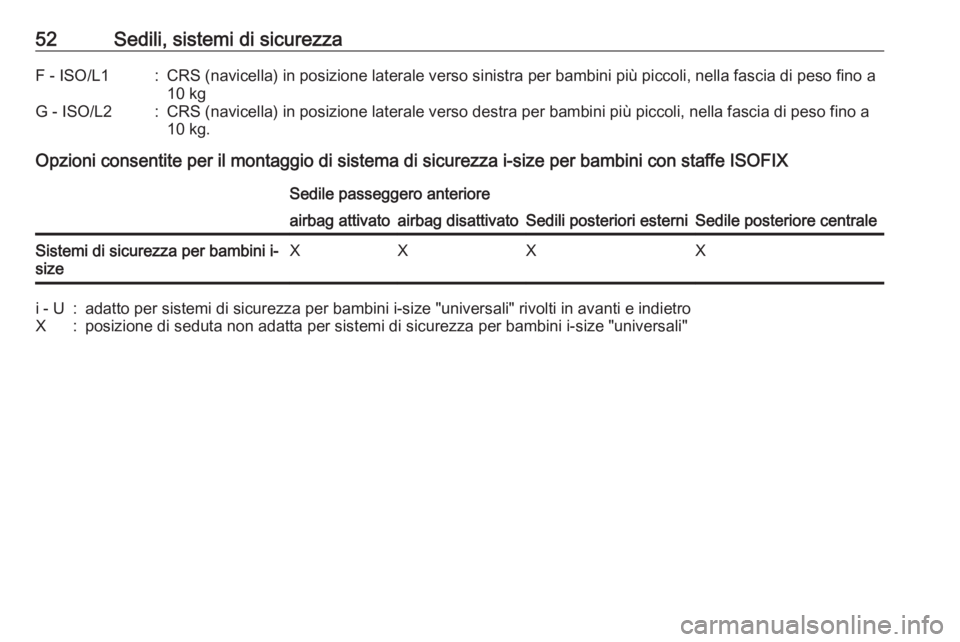

52Sedili, sistemi di sicurezzaF - ISO/L1:CRS (navicella) in posizione laterale verso sinistra per bambini più piccoli, nella fascia di peso fino a10 kgG - ISO/L2:CRS (navicella) in posizione laterale verso destra per bambini più piccoli, nella fascia di peso fino a10 kg.
Opzioni consentite per il montaggio di sistema di sicurezza i-size per bambini con staffe ISOFIX
Sedile passeggero anteriore
Sedili posteriori esterniSedile posteriore centrale
airbag attivatoairbag disattivatoSistemi di sicurezza per bambini i-
sizeXXXXi - U:adatto per sistemi di sicurezza per bambini i-size "universali" rivolti in avanti e indietroX:posizione di seduta non adatta per sistemi di sicurezza per bambini i-size "universali"

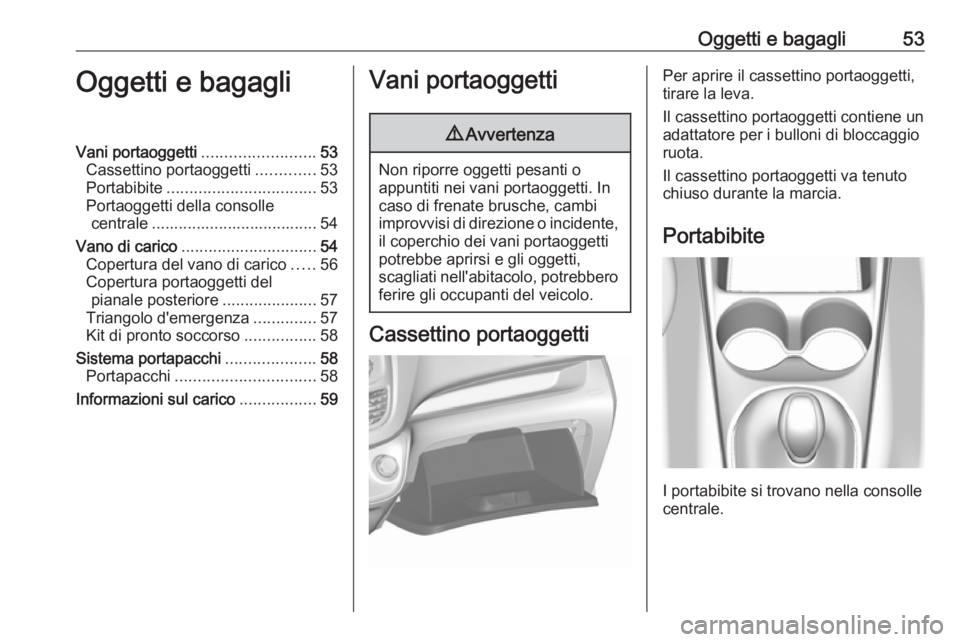

Oggetti e bagagli53Oggetti e bagagliVani portaoggetti.........................53
Cassettino portaoggetti .............53
Portabibite ................................. 53
Portaoggetti della consolle centrale ..................................... 54
Vano di carico .............................. 54
Copertura del vano di carico .....56
Copertura portaoggetti del pianale posteriore .....................57
Triangolo d'emergenza ..............57
Kit di pronto soccorso ................58
Sistema portapacchi ....................58
Portapacchi ............................... 58
Informazioni sul carico .................59Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o
appuntiti nei vani portaoggetti. In
caso di frenate brusche, cambi
improvvisi di direzione o incidente, il coperchio dei vani portaoggetti
potrebbe aprirsi e gli oggetti,
scagliati nell'abitacolo, potrebbero
ferire gli occupanti del veicolo.
Cassettino portaoggetti
Per aprire il cassettino portaoggetti,
tirare la leva.
Il cassettino portaoggetti contiene un
adattatore per i bulloni di bloccaggio ruota.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite si trovano nella consolle
centrale.

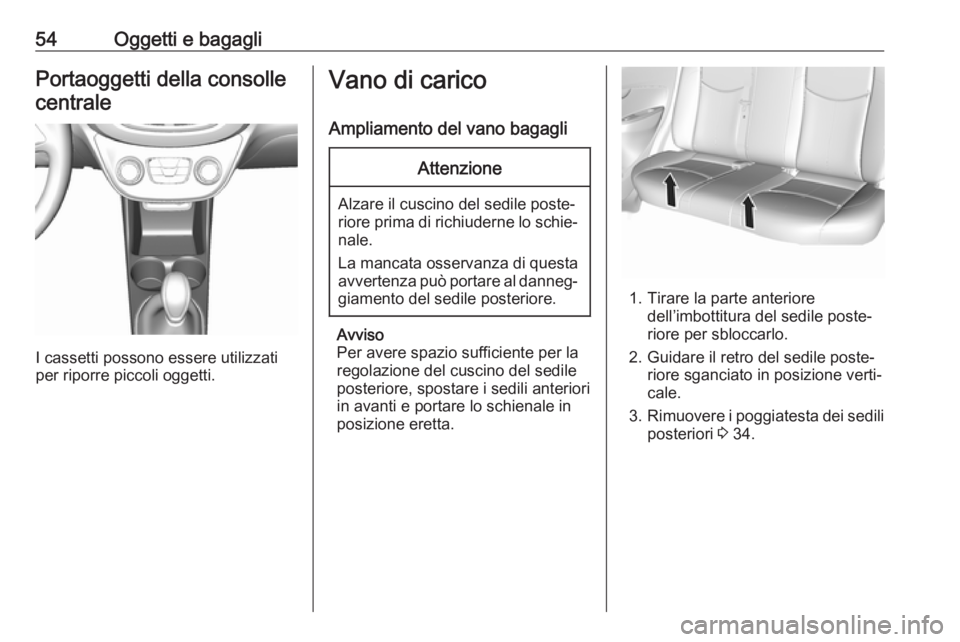

54Oggetti e bagagliPortaoggetti della consollecentrale
I cassetti possono essere utilizzati
per riporre piccoli oggetti.
Vano di carico
Ampliamento del vano bagagliAttenzione
Alzare il cuscino del sedile poste‐
riore prima di richiuderne lo schie‐ nale.
La mancata osservanza di questa
avvertenza può portare al danneg‐
giamento del sedile posteriore.
Avviso
Per avere spazio sufficiente per la
regolazione del cuscino del sedile
posteriore, spostare i sedili anteriori
in avanti e portare lo schienale in
posizione eretta.
1. Tirare la parte anteriore dell’imbottitura del sedile poste‐
riore per sbloccarlo.
2. Guidare il retro del sedile poste‐ riore sganciato in posizione verti‐cale.
3. Rimuovere i poggiatesta dei sedili
posteriori 3 34.
