Rijden en bediening129Melding
Het systeem waarschuwt de bestuur‐
der tegen mogelijk gevaarlijke obsta‐
kels achter de auto. De geluidssigna‐
len volgen elkaar sneller op naarmate de afstand tot dat obstakel afneemt.Is de afstand kleiner dan ongeveer
40 cm, dan klinkt er een continu
geluid.
Uitschakelen
Het systeem schakelt automatisch uit wanneer de achteruitversnelling
wordt uitgeschakeld.
Het is mogelijk dat het systeem een
obstakel niet detecteert wanneer de
auto sneller rijdt dan10 km/u.
Storing
In geval van een storing in het
systeem brandt controlelampje r
op de instrumentengroep 3 74.
Mocht het systeem bovendien tijdelijk
niet werken wegens sneeuw op de
sensoren, gaat r branden.Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals
externe geluidsbronnen ertoe
leiden dat het systeem obstakels
niet waarneemt.
In het bijzonder moet gelet worden op lage obstakels die het onderstegedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste
deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Lane Departure Warning
Het Lane Departure Warning-
systeem houdt via een frontcamera
de belijning in het oog van de rijstrook waarin u rijdt. Het systeem detecteertveranderingen van rijstrook en waar‐
schuwt u met visuele en akoestische
signalen wanneer u onbedoeld van
rijstrook verandert.

Verzorging van de auto155Nr.Stroomkring1Achterklep2–3Verwarmbare achterruit4Verwarmbare buitenspiegel5Zonnedak6Transmissieregelmodule7Motorregelmodule8–9ABS10Carrosserieregelmodule, span‐
ning11Achteruitkijkcamera12–13–14Motorregelmodule/transmissie‐
regelmodule15Verstuiversysteem/startmotor16Brandstofpomp17Motorregelmodule118Motorregelmodule2Nr.Stroomkring19Verstuiversysteem/ontsteking20Airconditioning21Accusensor22Elektrisch stuurslot23Koelventilator laag24–25Schakelaar buitenspiegel26Motorregelmodule/geautomati‐
seerde versnellingsbakmodule27Brandstofsysteem28Remsysteem29Stoelbezettingsherkenning30Koplampverstelling31Claxon32Mistlamp33Grootlicht links34Grootlicht rechts35–36Achterruitenwisser37Bochtverlichting links

Verzorging van de auto161Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, vervalt de typegoedkeu‐
ring van de auto bij het gebruik van wielen zonder spanningssensoren.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatiemenu
voertuig op het Driver Information
Centre.
U selecteert het menu door indrukken van de toetsen op de richtingaanwij‐zerhendel.
Druk op MENU om Informatiemenu
voertuig te selecteren X.
Draai aan het stelwiel om het banden‐
spanningscontrolesysteem te selec‐
teren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende band knippert op het Driver Informa‐
tion Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur van de band.
Afhankelijkheid van temperatuur
3 159.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 75.

162Verzorging van de autoAls w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐ waarden 3 189.
Als w 60-90 seconden knippert en
daarna ononderbroken brandt, is er
sprake van een fout in het systeem.
De hulp van een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de
bandenspanningswaarden op het
Driver Information Center bij te
werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 84.
Schakel het contact uit wanneer de
bandenspanning moet worden
verhoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
ononderbroken.
Een tijdelijk reservewiel is niet uitge‐
rust met spanningssensoren. Het
bandenspanningscontrolesysteemwerkt niet op deze banden. Het
controlelampje w brandt. Voor de
overige drie banden blijft het systeem in werking.
Gebruik van standaard verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten
gebruikt of zich in de buurt vindt van
voorzieningen die vergelijkbare
frequenties gebruiken, kan dit de
werking van het bandenspannings‐ controlesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren;
vervang het ventielelement en de
keerring. Bij opgeklikte sensoren;
vervang de complete ventielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐den aan op de belading van de auto
3 189 en selecteer de betreffende
instelling in het menu
Bandenbelasting op het Driver Infor‐
mation Center, Informatiemenu
voertuig 3 77. Deze instelling is de
referentie voor de bandenspannings‐
waarschuwingen.
Het menu Bandenbelasting verschijnt
alleen als de auto stilstaat en de
handrem aangetrokken is. Bij auto's met automatische versnellingsbak
moet de keuzehendel op P staan.

Verzorging van de auto163Selecteer:● Lo voor een comfortabele span‐
ning tot 3 inzittenden.
● Eco voor een Eco-spanning tot
3 inzittenden.
● Hi voor volledige belading.
Koppelingsprocedure
bandenspanningssensor
Elke bandenspanningsensor heeft
een unieke identificatiecode. De iden‐ tificatiecode moet aan de positie van
een nieuwe band of nieuw wiel
worden gekoppeld wanneer de
banden onderling zijn verwisseld, als
alle wielen zijn vervangen of als een
of meerdere bandenspanningssen‐
soren zijn vervangen. De banden‐
spanningssensoren moeten ook
worden gekoppeld als een reserve‐
wiel is vervangen door een reguliere
band met een bandenspanningssen‐
sor.
Bij de volgende contactcyclus moeten
de storingslamp w en het waarschu‐
wingsbericht of de waarschuwings‐
code doven/verdwijnen. De sensoren
worden met een inleergereedschap inde volgende volgorde gekoppeld aan de wielposities: voorwiel linkerzijde,
voorwiel rechterzijde, achterwiel
rechterzijde en achterwiel linkerzijde.
De richtingaanwijzer in de huidige
actieve stand wordt verlicht totdat de sensor is gekoppeld.
Roep de hulp in van een werkplaats.
U hebt twee minuten voor het koppe‐
len van de positie van het eerste wiel
en vijf minuten voor het koppelen van
de positie van alle vier de wielen. Bij
het overschrijden van deze tijd stopt
het koppelen en moet u opnieuw
beginnen.
De koppelingsprocedure voor de
bandenspanningssensoren is als
volgt:
1. Handrem aantrekken.2. Schakel het contact in.
3. Bij auto's met handgeschakelde versnellingsbak: selecteer
Neutraalstand.
4. Gebruik MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het Driver Information
Center te selecteren.5. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
6. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er moet een bericht met een vraag
om acceptatie van het proces
verschijnen.
7. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De
claxon piept twee keer om aan te
geven dat de ontvanger in de
inleermodus staat.
8. Begin met de voorwiel aan de linkerzijde.
9. Zet de inleertool bij het ventiel tegen de wang van de band. Druk
daarna op de toets om de banden‐ spanningssensor te activeren. Declaxon piept ter bevestiging dat de
sensoridentificatiecode aan de
positie van dit wiel is gekoppeld.
10. Ga verder met het voorwiel rechts
en herhaal de procedure zoals
beschreven in stap 9.
11. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 9.

164Verzorging van de auto12.Ga verder met het achterwiel links
en herhaal de procedure zoals
beschreven in stap 9. De claxon
piept twee keer ter aanduiding dat de sensoridentificatiecode aan
het linkerachterwiel is gekoppeld en dat de procedure voor het
koppelen van de bandenspan‐
ningssensoren afgesloten is.
13. Schakel het contact uit.
14. Breng alle vier banden op de aanbevolen bandenspanning
zoals aangegeven op het etiket
bandeninformatie.
15. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 77.
Profieldiepte Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.
Om veiligheidsredenen mag het
verschil in profieldiepte van banden
op één as niet meer dan 2 mm zijn.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van
de band.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te vervangen.
Van banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning worden geher‐
programmeerd en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een
andere bandenmaat de sticker met
de bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte
banden of velgen kan tot ongeluk‐ ken leiden en maakt de typegoed‐keuring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐ mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.

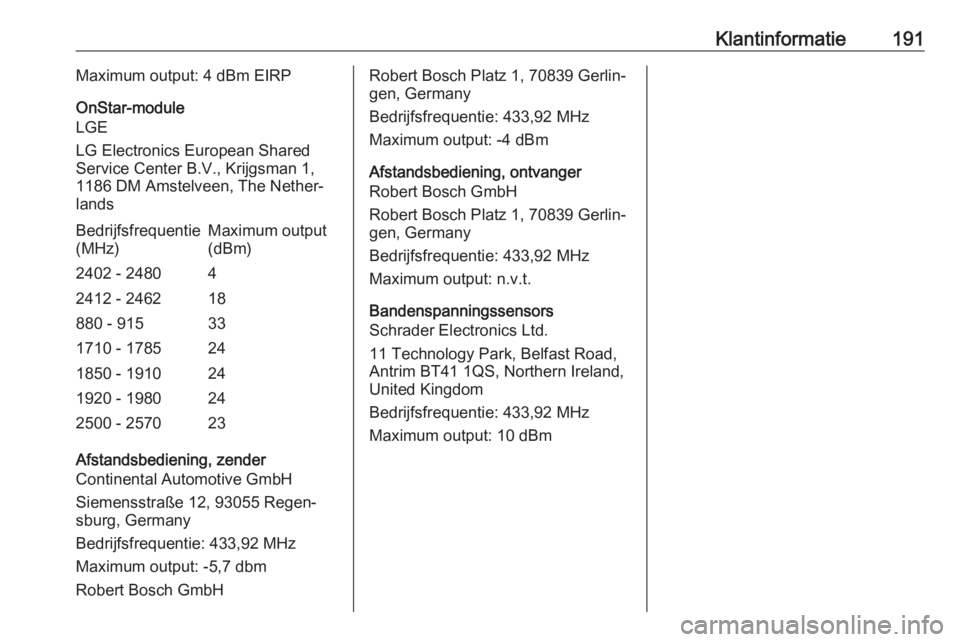

Klantinformatie191Maximum output: 4 dBm EIRP
OnStar-module
LGE
LG Electronics European Shared
Service Center B.V., Krijgsman 1,
1186 DM Amstelveen, The Nether‐
landsBedrijfsfrequentie
(MHz)Maximum output
(dBm)2402 - 248042412 - 246218880 - 915331710 - 1785241850 - 1910241920 - 1980242500 - 257023
Afstandsbediening, zender
Continental Automotive GmbH
Siemensstraße 12, 93055 Regen‐
sburg, Germany
Bedrijfsfrequentie: 433,92 MHz
Maximum output: -5,7 dbm
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Bedrijfsfrequentie: 433,92 MHz
Maximum output: -4 dBm
Afstandsbediening, ontvanger
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Bedrijfsfrequentie: 433,92 MHz
Maximum output: n.v.t.
Bandenspanningssensors
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Bedrijfsfrequentie: 433,92 MHz
Maximum output: 10 dBm

202KKatalysator ................................. 116
Kentekenverlichting ...................152
Keuzehendel ............................. 118
Kilometerteller .............................. 66
Kindersloten ................................. 23
Kinderveiligheids-systemen ..........46
Klimaatregeling ............................ 15
Klimaatregelsystemen ................100
Klok .............................................. 63
Koelvloeistof .............................. 143
Koelvloeistof en antivries ............179
Koelvloeistoftemperatuur .............75
Koelvloeistoftemperatuurmeter ...68
Koplampinstelling in het buitenland ................................ 95
Koplampverstelling ......................95
L
Laadsysteem ............................... 73
Lane Departure Warning ......74, 129
Leeslampen ................................. 98
Lekke band ................................. 168
Lichtschakelaar ............................ 94
Lichtsignaal .................................. 94
Luchtinlaat ................................. 108
Luchtroosters .............................. 107
M
Meters........................................... 66
Mistachterlicht ........................ 76, 96Mistlamp ...................................... 76
Mistlampen ................................ 149
Mistlampen voor .......................... 96
Motorgegevens .......................... 186
Motor-ID...................................... 183
Motorkap .................................... 141
Motorkap open.............................. 77
Motorolie .................... 142, 179, 184
Motoroliedruk ............................... 75
Motor starten ..................... 111, 117
Motorvermogen verminderd .........76
N Nieuwe auto inrijden ..................110
O Obstakeldetectiesystemen .........128
Olie, motor .......................... 179, 184
OnStar .......................................... 89
Ontlaadbeveiliging accu ..............99
Opbergruimte................................ 53
Opbergvakken .............................. 53
Opbergvak middenconsole ..........54
Opgeslagen instellingen ...............21
Overzicht instrumentenpaneel .....10
P Parkeerhulp ............................... 128
Parkeerlichten .............................. 97
Parkeren .............................. 18, 115
Park pilot met ultrasoonsensoren 128Pech........................................... 174
Pedaal intrappen .......................... 73
Persoonlijke instellingen ..............86
Pollenfilter .................................. 108
Portieren ....................................... 24
Portier open ................................. 77
Prestaties ................................... 187
Profieldiepte ............................... 164
R Radiofrequentie-identificatie (RFID) ..................................... 198
REACH ....................................... 193
Regelbare instrumentenverlichting .............97
Registratie van voertuigdata en privacy ..................................... 197
Remassistentie .......................... 121
Rem- en koppelingssysteem .......73
Rem- en koppelingsvloeistof ......179
Remmen ............................ 120, 144
Remvloeistof .............................. 144
Reparatie ongevalschade ...........193
Reservewiel ............................... 171
Richtingaanwijzer ........................71
Richtingaanwijzers ....................... 96
Richtingaanwijzers vooraan ......149
Ruiten ........................................... 29
Rijregelsystemen ........................122
Rijverlichting ....................12, 76, 94
