2018 OPEL INSIGNIA BREAK ESP

Îngrijirea autovehiculului291Jante din oţel cu capac: Scoateţi
capacul roţii.
Jantele din aliaj uşor: Desfaceţi
capacele de piuliţă ale roţii cu o
şurubelniţă şi îndepărtaţi-le.
Pentru a proteja janta, folosiţi o
cârpă moale între şurubelniţă şi
janta din aliaj.
2. Desfaceţi cheia de roată şi instalaţi-o având grijă să se
poziţioneze în siguranţă şi
deşurubaţi fiecare piuliţă de roată
cu jumătate de tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pentru piuliţele
de roată cu blocare pe capul
piuliţei înainte de montarea cheii
pentru roţi. Adaptorul se găseşte
în torpedou.
3. Asiguraţi-vă că poziţionarea cricului s-a făcut corect în punctulde ridicare adecvat.
Unele versiuni au capitonaje de
susţinere, cu puncte acoperite de ridicare a autovehiculului: scoateţi
mai întâi capacul de la respectivul
punct de ridicare.

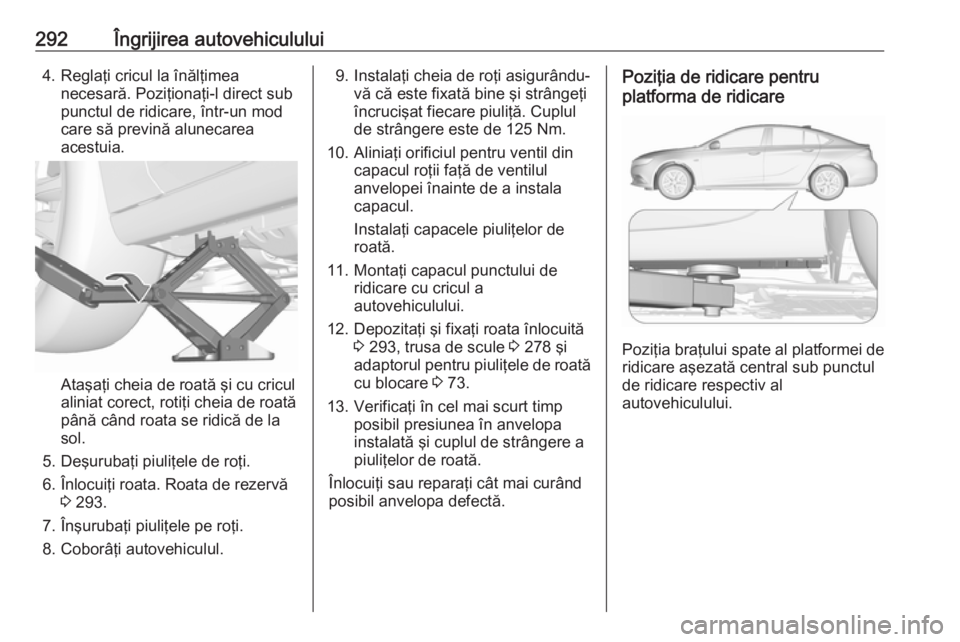

292Îngrijirea autovehiculului4. Reglaţi cricul la înălţimeanecesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 293.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat fiecare piuliţă. Cuplul
de strângere este de 125 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă de ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
11. Montaţi capacul punctului de ridicare cu cricul a
autovehiculului.
12. Depozitaţi şi fixaţi roata înlocuită 3 293, trusa de scule 3 278 şi
adaptorul pentru piuliţele de roată
cu blocare 3 73.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Înlocuiţi sau reparaţi cât mai curând
posibil anvelopa defectă.Poziţia de ridicare pentru
platforma de ridicare
Poziţia braţului spate al platformei de
ridicare aşezată central sub punctul
de ridicare respectiv al
autovehiculului.

Îngrijirea autovehiculului293
Poziţia braţului faţă al platformei de
ridicare aşezată central sub punctul
de ridicare respectiv al
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată cu o
jantă de tablă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă se găseşte în
portbagaj, sub mochetă.
Pentru scoatere:
1. Deschideţi mocheta portbagajului.
2. Roata de rezervă este fixată cu o piuliţă-fluture. Rotiţi piuliţa fluture
în sens antiorar şi scoateţi roata
de rezervă.
Trusa de scule se află în cutia de
sub roata de rezervă.
3. Când, după schimbarea unei roţi, în locaşul pentru roata de rezervă
nu mai este amplasată nicio roată, fixaţi trusa de scule răsucind la loc
piuliţa cu aripi şi închizând
mocheta portbagajului.
4. După ce aţi înlocuit roata cu o roată de dimensiuni normale,
aşezaţi roata de rezervă în locaşul
aferent, având partea exterioară
în sus şi fixaţi cu piuliţa fluture.
Depozitarea roţii înlocuite cu
dimensiune normală în locaşul
pentru roata de rezervă
Fixaţi roata de dimensiune normală
avariată, cu faţa în sus, folosind
piuliţa fluture, în degajarea pentru
roata de rezervă după ce aţi montat

Îngrijirea autovehiculului295Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
Un autovehicul cu bateria descărcată
poate fi pornit asistat prin conectarea la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.
● Bateria autovehiculului nu trebuie expusă niciodată la flăcări
deschise sau scântei.
● O baterie a autovehiculului descărcată poate îngheţa deja la
temperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria.
● În cursul manipulării bateriei, purtaţi ochelari şi echipament de
protecţie.
● Utilizaţi o baterie donoare cu aceeaşi tensiune nominală
(12 V). Capacitatea nominală a
acesteia (Ah) nu trebuie să fie
considerabil mai mică decât cea
a bateriei descărcate.
● Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25
mm 2
pentru motoarele diesel).
● Bateria autovehiculului descărcată nu trebuie
deconectată de la autovehicul.
● Deconectaţi toţi consumatorii electrici care nu sunt necesari.● Nu vă aplecaţi deasupra baterieiautovehiculului pe tot parcursul
pornirii.
● Evitaţi contactul clemelor unui cablu cu ale altuia.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Trageţi frâna de mână, aduceţi transmisia în poziţia neutră,
respectiv transmisia automată în
poziţia P.
Deschideţi capacele de protecţie a
bornelor pozitive de la ambele baterii.

Îngrijirea autovehiculului299Dacă utilizaţi o spălătorie auto,
respectaţi instrucţiunile furnizate de fabricantul instalaţiei. Ştergătoarele
de parbriz şi ştergătorul de lunetă
trebuie oprite. Scoateţi antena şi
accesoriile externe precum
portbagajul de acoperiş, etc.
Dacă spălaţi vehiculul manual,
asiguraţi-vă că interiorul
contraaripilor este clătit temeinic cu
apă.
Ceruiţi periodic componentele
vopsite ale autovehiculului.
Curăţaţi marginile şi muchiile
portierelor şi capotei/ hayonului,
precum şi zonele acoperite la
închiderea acestora.
Pentru evitarea daunelor, curăţaţi ornamentele metalice strălucitoare cu
ajutorul unei soluţii de curăţare
aprobate pentru aluminiu.Atenţie
Utilizaţi întotdeauna un agent de
curăţare cu o valoare a pH-ului de 4-9.
Nu utilizaţi agenţi de curăţare pe
suprafeţe fierbinţi.
Nu curăţaţi compartimentul motorului cu jet de aburi sau cu un agent decurăţare cu jet de mare presiune.
Clătiţi bine autovehiculul şi uscaţi-l.
Clătiţi frecvent bucata de piele
utilizată pentru ştergerea
autovehiculului. Folosiţi lavete de
ştergere separate pentru geamuri şi
pentru suprafeţele vopsite: urmele de ceară pot afecta vizibilitatea.
Ungeţi balamalele tuturor uşilor la un
atelier.
Nu utilizaţi obiecte dure pentru
îndepărtarea petelor de gudron.
Utilizaţi soluţia pentru îndepărtarea
petelor de gudron de pe suprafeţele
vopsite.
Luminile exterioare
Lentilele farurilor şi ale celorlalte
lămpi sunt realizate din plastic. Nu
utilizaţi agenţi caustici sau abrazivi,
raclete pentru gheaţă şi evitaţi
ştergerea acestora când sunt uscate.
Lustruirea şi ceruirea Ceruiţi periodic autovehiculul (cel
târziu atunci când apa nu mai
formează perle). În caz contrar,
vopseaua se va usca.
Lustruirea este necesară când
vopseaua a devenit mată şi s-au
acumulat depuneri solide pe
suprafaţa acesteia.
Lustruirea cu silicon formează o
peliculă protectoare, făcând ceruirea
inutilă.
Componentele din plastic ale
caroseriei nu trebuie tratate cu agent de conservare sau ceară.

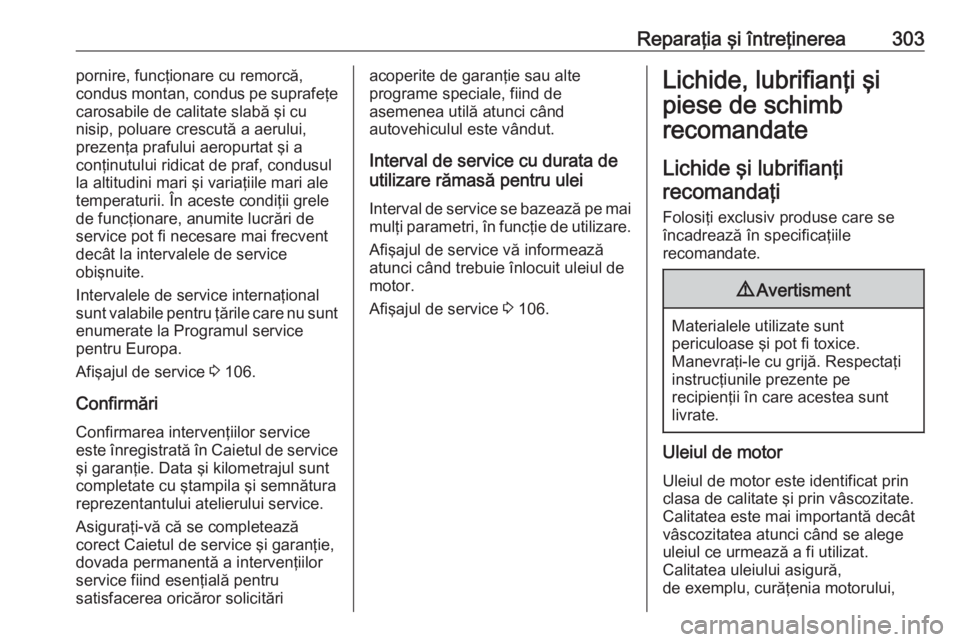

Reparaţia şi întreţinerea303pornire, funcţionare cu remorcă,
condus montan, condus pe suprafeţe
carosabile de calitate slabă şi cu
nisip, poluare crescută a aerului,
prezenţa prafului aeropurtat şi a
conţinutului ridicat de praf, condusul
la altitudini mari şi variaţiile mari ale
temperaturii. În aceste condiţii grele
de funcţionare, anumite lucrări de
service pot fi necesare mai frecvent
decât la intervalele de service
obişnuite.
Intervalele de service internaţional
sunt valabile pentru ţările care nu sunt
enumerate la Programul service
pentru Europa.
Afişajul de service 3 106.
Confirmări Confirmarea intervenţiilor service
este înregistrată în Caietul de service
şi garanţie. Data şi kilometrajul sunt
completate cu ştampila şi semnătura
reprezentantului atelierului service.
Asiguraţi-vă că se completează
corect Caietul de service şi garanţie,
dovada permanentă a intervenţiilor
service fiind esenţială pentru
satisfacerea oricăror solicităriacoperite de garanţie sau alte
programe speciale, fiind de
asemenea utilă atunci când
autovehiculul este vândut.
Interval de service cu durata de
utilizare rămasă pentru ulei
Interval de service se bazează pe mai
mulţi parametri, în funcţie de utilizare.
Afişajul de service vă informează
atunci când trebuie înlocuit uleiul de
motor.
Afişajul de service 3 106.Lichide, lubrifianţi şi
piese de schimb
recomandate
Lichide şi lubrifianţirecomandaţi
Folosiţi exclusiv produse care se
încadrează în specificaţiile
recomandate.9 Avertisment
Materialele utilizate sunt
periculoase şi pot fi toxice.
Manevraţi-le cu grijă. Respectaţi
instrucţiunile prezente pe
recipienţii în care acestea sunt
livrate.
Uleiul de motor
Uleiul de motor este identificat prin
clasa de calitate şi prin vâscozitate.
Calitatea este mai importantă decât vâscozitatea atunci când se alegeuleiul ce urmează a fi utilizat.
Calitatea uleiului asigură,
de exemplu, curăţenia motorului,

304Reparaţia şi întreţinereaprotecţia împotriva coroziunii şi
controlul îmbătrânirii uleiului, în timp
ce clasa de vâscozitate oferă
informaţii despre variaţia fluidităţii
uleiului în funcţie de temperatură.
Dexos este clasa cea mai nouă de calitate a uleiului care oferă o
protecţie optimă pentru motoarele diesel şi pe benzină. Dacă nu estedisponibil, trebuie utilizate uleiuri de
motor din alte calităţi prescrise.
Recomandările pentru motoarele pe benzină sunt valabile şi pentru
motoare care funcţionează cu gaz
natural comprimat (GNC), cu gaz
petrolier lichefiat (GPL) şi cu etanol
(E85).
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 308.
Completarea uleiului de motorAtenţie
În cazul deversării uleiului,
ştergeţi-l şi eliminaţi-l corect.
Uleiurile de motor provenite de la
diferiţi producători sau livrate sub diferite mărci pot fi amestecate atât
timp cât sunt conforme cu cerinţele
referitoare la calitatea şi vâscozitatea uleiului de motor.
Folosirea uleiurilor de motor pentru
toate motoarele pe benzină doar de
calitatea ACEA este interzisă,
deoarece poate avaria motorul în
anumite condiţii de funcţionare.
Selectaţi uleiul de motor adecvat în
funcţie de calitatea acestuia şi de
temperatura ambientală minimă
3 308.
Aditivi suplimentari pentru uleiul de
motor
Utilizarea de aditivi suplimentari
pentru uleiul de motor poate duce la
avarierea motorului şi invalidarea
garanţiei.
Clase de vâscozitate a uleiului de
motor
Clasa de vâscozitate SAE oferă
informaţii cu privire la fluiditatea
uleiului.Uleiurile multigrad sunt indicate prin două cifre, de exemplu, SAE 5W-30.
Prima cifră, urmată de un W, indică
vâscozitatea la temperaturi scăzute,
iar cea de-a doua indică vâscozitatea
la temperaturi ridicate.
Selectaţi clasa de vâscozitate
adecvată în funcţie de temperatura
ambientală minimă 3 308.
Toate clasele de vâscozitate sunt
potrivite la temperaturi ambientale
ridicate.
Lichidul de răcire şi antigelul Utilizaţi numai antigel pentru lichid de
răcire cu acid organic cu o durată
lungă de utilizare, aprobat pentru
acest autovehicul. Apelaţi la un atelier service autorizat.
Sistemul este prevăzut din fabrică cu
un lichid de răcire creat pentru
protecţie excelentă la coroziune şi
protecţie la îngheţ până la aprox.
-28 °C. În regiunile cu temperaturi
foarte scăzute, lichidul de răcire
prevăzut din fabrică asigură protecţie
la îngheţ până la aprox. -37 °C.
Această concentraţie trebuie
menţinută pe întreg parcursul anului.

306Date tehniceDate tehniceIdentificarea autovehiculului......306
Seria de identificare a autovehiculului (VIN) ..............306
Plăcuţa de identificare .............306
Identificarea motorului .............307
Date referitoare la autovehicul ...308
Lichide şi lubrifianţi recomandaţi ............................ 308
Date despre motor ...................311
Performanţele .......................... 312
Masa autovehiculului ...............314
Dimensiunile autovehiculului ...316
Capacităţi ................................ 317
Presiunea în anvelope .............318
Dimensiuni de instalare a cârligului de tractare ...............323Identificarea
autovehiculului
Seria de identificare aautovehiculului (VIN)
Numărul de Identificare a
Autovehiculului este vizibil prin
parbriz.
Seria de identificare a autovehiculului
(VIN) poate fi ştanţată pe plăcuţa de
identificare şi în cavitatea podelei,
sub covor, vizibilă sub un capac, sau
în compartimentul motor, pe panoul
caroseriei din dreapta.
Plăcuţa de identificare
Eticheta de identificare este fixată pe
rama portierei din stânga sau dreapta
faţă.
