226Braukšana un ekspluatācijaUzlabota automašīnas
novietošanas palīgsistēma9 Brīdinājums
Par sistēmas ieteiktās stāvvietas
izvēli un par automašīnas
novietošanas manevru ir atbildīgs
tikai vadītājs.
Lietojot uzlaboto automašīnas
novietošanas palīgsistēmu,
noteikti vispirms pārbaudiet zonu
ap automašīnu visos virzienos.
Uzlabotā automašīnas novietošanas
palīgsistēma braukšanas laikā meklē
piemērotu stāvvietu, aprēķina
trajektoriju un automātiski novieto
automašīnu paralēlā vai
perpendikulārā stāvvietā.
Norādījumi tiek sniegti vadītāja
informācijas centrā 3 119 vai atkarībā
no versijas informācijas displejā
3 127, un ir dzirdami skaņas signāli.
Automašīnās ar manuālo
pārnesumkārbu vadītājam ir
jākontrolē paātrinājums, bremzēšana
un pārnesumu pārslēgšana, savukārt stūrēšana notiek automātiski.
Automašīnās ar automātisko
pārnesumkārbu vadītājam ir
jākontrolē paātrinājums un
pārnesumu pārslēgšana, savukārt
bremzēšana un stūrēšana notiek
automātiski.
Uzlabotā automašīnas novietošanas
palīgsistēma vienmēr tiek uzstādīta
kopā ar priekšējo un aizmugurējo
novietošanas palīgsistēmu. Abas
sistēmas izmanto vienus un tos
pašus sensorus priekšējā un
aizmugurējā buferī.
Sistēmai ir seši ultraskaņas sensori
gan aizmugurējā, gan priekšējā
buferī.
Uzlabotās automašīnas
novietošanas palīgsistēmas
aktivizēšana
Uzlaboto automašīnas novietošanas
palīgsistēmu var aktivizēt, tikai
braucot uz priekšu.
Meklējot stāvvietu, sistēma ir gatava
darbam, kad īsi nospiež (.
Novietošanas palīgsistēmas režīmā
sistēma atpazīst un iegaumē
stāvvietas desmit metru attālumā no
paralēlās stāvvietas vai sešu metru
attālumā no perpendikulārās
stāvvietas.

230Braukšana un ekspluatācijasistēmas darbības traucējumus,
neļaujot tai noteikt šķēršļa
atrašanās vietu.
Sevišķa uzmanība jāpievērš
zemiem šķēršļiem, ar kuriem
saduroties, var tikt bojāta buferu
apakšpuse.Uzmanību
Sistēmas darbība var
pasliktināties, ja sensori ir nosegti, piemēram, apledojuši vai
apsniguši.
Atvieglotas parkošanās sistēmu darbība var pasliktināties, ja
automašīnā ir iekrauta smaga
krava.
Īpaši nosacījumi attiecas uz
tuvumā esošām augstākām
automašīnām ( piemēram, bezceļa
automašīnām, mikroautobusiem,
furgoniem). Nav garantēta tādu
objektu uztveršana (un pareizs
attāluma rādījums), kas atrodas
šādu automašīnu augšējās daļas
līmenī.
Sistēma var neuztvert objektus ar
ļoti nelielu atstarojošo
šķērsgriezumu, piemēram, šaurus
priekšmetus vai mīkstus
materiālus.
Novietošanas palīgsistēmas
nenosaka objektus, kas neatrodas
to uztveršanas diapazonā.
Piezīme
Pastāv iespēja, ka sensors uztvers
neesošu objektu, ko izraisa atbalss
traucējumi un ārēji akustiski trokšņi
vai mehāniskas neprecizitātes (ir
iespējami periodiski viltus
brīdinājumi).
Pārliecinieties, ka priekšējā numura
zīme ir pareizi pieskrūvēta (tā nav
salocīta un nav spraugu starp to un
buferi kreisajā vai labajā pusē) un ka sensori ir stingri nostiprināti savās
vietās.
Uzlabotā automašīnas
novietošanas palīgsistēma var
nenoreaģēt uz izmaiņām pieejamajā
stāvvietā pēc novietošanas
manevra uzsākšanas. Sistēma var
atpazīt iebrauktuvi, vārtus, pagalmu
vai pat krustojumu kā stāvvietu. Pēc
atpakaļgaitas pārnesuma
ieslēgšanas sistēma uzsāks
novietošanas manevru. Izvērtējiet
ieteiktās stāvvietas pieejamību.
Sistēma neuztver zemas apmales
un brauktuves defektus, piemēram,
būvlaukumos. Atbildība jāuzņemas
vadītājam.
Piezīme
Jaunām automašīnām pirmajā
lietošanas reizē ir nepieciešama
kalibrācija. Lai novietošanas
norādījumi būtu optimāli, ir
jānobrauc vismaz 10 km, tostarp
jāveic vairāki pagriezieni.
Sistēma tiek kalibrēta ar rūpnīcā
uzstādītajiem riteņiem. Lietojot citu
izmēru riepas vai riteņus, mainās
novietošanas palīgsistēmas
darbība.
Sānu "aklās zonas" palīgsistēma
Sānu aklo zonu brīdinājuma sistēma
nosaka objektus, kas atrodas "aklajā
zonā" abās automašīnas pusēs.
Nosakot objektus, kas var nebūt

Braukšana un ekspluatācija231redzami salona un ārējos spoguļos,
sistēma parāda vizuālu brīdinājumu
katrā ārējā spogulī.
Sānu aklo zonu brīdinājuma sistēmas
radara sensori atrodas aizmugurējā
buferī.9 Brīdinājums
Sānu aklo zonu brīdinājuma
sistēma neaizstāj vadītāja redzi.
Sistēma nenosaka:
● automašīnas, kuras atrodas ārpus aklajām zonām, bet,
iespējams, strauji tuvojas
● gājējus, velosipēdistus vai dzīvniekus
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Ja sistēma, braucot uz priekšu, sānu aklajā zonā nosaka citu automašīnu,
tad neatkarīgi no tā, vai šī automašīna tiek apsteigta vai arī tā apsteidz jūs,
attiecīgajā ārējā spogulī iedegas
dzeltens brīdinājuma simbols B. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols B
sāk mirgot dzeltenā krāsā, brīdinot,
ka pašlaik nav ieteicams mainīt joslu.
Piezīme
Ja apdzenošais transportlīdzeklis
brauc vismaz par 10 km/h ātrāk nekā
apdzītais transportlīdzeklis, tad
brīdinājuma simbols B attiecīgajā
spogulī var neiedegties.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.
Ja automašīna ir aprīkota ar joslas maiņas brīdinājuma funkciju 3 232,
spoguļos ir redzams simbols F.
Deaktivizēšana Sānu aklo zonu brīdinājuma
aktivizēšanu vai deaktivizēšanu var
iestatīt informācijas displejā
automašīnas personalizācijas
izvēlnē.
Automašīnas personalizācija 3 134.
Informācijas displejs 3 127.
Deaktivizēšanu apstiprina ziņojums
vadītāja informācijas centrā.

232Braukšana un ekspluatācijaNoteikšanas zonasNoteikšanas zonas sākas pie
aizmugurējā bufera un sniedzas
aptuveni trīs metrus uz aizmuguri un
abiem sāniem. Zonas augstums ir no
aptuveni pusmetra līdz
diviem metriem no zemes.
Sistēma tiek deaktivizēta, ja ar
automašīnu tiek vilkta piekabe vai ir
piestiprināts riteņu pārvadāšanas
bagāžnieks.
Sānu aklo zonu brīdinājuma sistēma
ir izstrādāta tā, lai tā ignorētu
stacionārus objektus, piemēram,
šoseju barjeras, stabus, ietves malas, sienas un sijas. Stāvošas vai
pretimbraucošas automašīnas netiek
noteiktas.
Sistēmas ierobežojumi
Normālas darbības apstākļos dažkārt
brīdinājums var netikt parādīts, un
mitros apstākļos brīdinājumi var tikt
izlaisti biežāk.Sistēma var nedarboties pareizi, ja:
● Uz sensoriem ir ledus, sniegs, dubļi, uzlīmes, magnēti, metāla
plāksnes vai citi objekti.
● Ar automašīnu brauc intensīvā lietū.
● Automašīna ir nokļuvusi satiksmes negadījumā vai zona
ap detektora sensoru ir bojāta vai
nav pareizi saremontēta.
● Ir ekstremālas temperatūras pārmaiņas.
● Automašīna velk piekabi.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu, piemēram,
apsnigušu sensoru dēļ sistēma
nedarbojas, tiek pastāvīgi iedegti simboli spoguļos un vadītāja
informācijas centrā tiek parādīts
ziņojums. Meklējiet palīdzību
autoservisā.Joslas maiņas brīdinājums
Papildus sānu aklo zonu palīdzības
funkcijai 3 230 joslas maiņas
brīdinājums atpazīst
transportlīdzekļus, kas ātri tuvojas no aizmugures pa paralēlajām joslām.
Ja automašīnā ir uzstādīta joslas
maiņas brīdinājuma funkcija, tajā ir arī
sānu aklo zonu brīdinājuma funkcija.
Tiklīdz sistēma uztver
transportlīdzekļus, kas ātri tuvojas no aizmugures, sistēma par to brīdina
vizuāli katrā no ārējiem spoguļiem.
Radiolokācijas attāluma sensori
atrodas aizmugures buferī.9 Brīdinājums
Joslas maiņas brīdinājums
neaizstāj vadītāja uzmanību.
Pirms joslas maiņas noteikti
ieskatieties visos spoguļos,
paskatieties pār plecu un
ieslēdziet pagrieziena signālu.
Tiklīdz sistēma uztver no aizmugures tuvojošos transportlīdzekli, kas brauc
ievērojami ātrāk par jūsu automašīnu,

Braukšana un ekspluatācija233attiecīgajā ārējā spogulī izgaismojas
dzeltens brīdinājuma simbols F. Ja
vadītājs pēc tam aktivizē pagrieziena
signālu, tad brīdinājuma simbols F
sāk mirgot dzeltenā krāsā, brīdinot,
ka pašlaik nav ieteicams mainīt joslu.
Joslas maiņas brīdinājums ir aktīvs
visos ātrumos.
Iedarbinot automašīnu, īsi iedegas
abu ārējo spoguļu brīdinājuma
simboli, lai norādītu, ka sistēma
darbojas.
Noteikšanas zonas
Sistēmas sensori aptver zonu
apmēram 3,5 metru attālumā paralēli
abām automašīnas pusēm, kā arī
apmēram 3 metru attālumā uz
aizmuguri (sānu aklo zonu
brīdinājums) (A) un apmēram
50 metrus uz aizmuguri (joslas
maiņas brīdinājums) (B) paralēlajās
joslās. Zonas sākas pie abiem
ārējiem spoguļiem. Zonas augstums
ir no aptuveni 0,5 metriem līdz
2 metriem no zemes.
Deaktivizēšana
Joslas maiņas brīdinājuma
aktivizēšanu vai deaktivizēšanu var
iestatīt informācijas displejā
automašīnas personalizācijas
izvēlnē.
Automašīnas personalizācija 3 134.
Informācijas displejs 3 127.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.
Deaktivizēšanu apstiprina ziņojums vadītāja informācijas centrā.
Sistēmas ierobežojumi Parastos darbības apstākļos un asos
pagriezienos brīdināšanas funkcija
dažkārt nenostrādā. Sistēma
noteiktos laikapstākļos (lietus, krusa utt.) var īslaicīgi brīdināt par objektiem
aklajā zonā. Braucot pa slapju ceļu
vai no sausas zonas iebraucot slapjā
zonā, kontrolindikators F var
iedegties, jo ūdens šļaksti var tikt
interpretēti kā objekts. Pretējā
gadījumā margas, zīmes, koki, krūmi
vai citi nekustīgi priekšmeti var izraisīt

234Braukšana un ekspluatācijakontrolindikatora F iedegšanos.
Tas ir normāli, un sistēmai nav
nepieciešama apkope.
Sistēma var nedarboties pareizi, ja: ● Uz sensoriem ir ledus, sniegs, dubļi, uzlīmes, magnēti, metāla
plāksnes vai citi objekti.
● Ar automašīnu brauc intensīvā lietū.
● Automašīna ir nokļuvusi satiksmes negadījumā vai zona
ap detektora sensoru ir bojāta vai nav pareizi saremontēta.
● Ir ekstremālas temperatūras pārmaiņas.
● Automašīna velk piekabi.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums.
Meklējiet palīdzību autoservisā.
Piezīme
Pēc ražošanas ir jāveic sistēmas
kalibrācija. Lai nodrošinātu optimālu
veiktspēju, pēc iespējas ātrāk
brauciet pa taisnu automaģistrāli,gar kuru noteiktā ceļa posmā ir
izvietoti objekti, piemēram, margas
un barjeras.
Panorāmas skata sistēma
Šī sistēma sniedz iespēju attēlot
automašīnas apkārtni kā gandrīz
360° attēlu, līdzīgi kā no putna
lidojuma.
Sistēma izmanto četras kameras: ● aizmugurējo kameru, kas uzstādīta bagāžas nodalījuma
durvīs;
● priekšējo kameru, kas uzstādīta priekšējā režģī zem emblēmas;
● sānu kameras, kas atrodas abu ārējo spoguļu apakšā.
Ekrāns informācijas displejā ir
sadalīts divās daļās: pa kreisi ir skats no putna lidojuma virs automašīnas
un pa labi ir redzams skats no
priekšējās vai aizmugurējās kameras atkarībā no ieslēgtā pārnesuma.Novietošanas sensori papildina skatā redzamo informāciju.

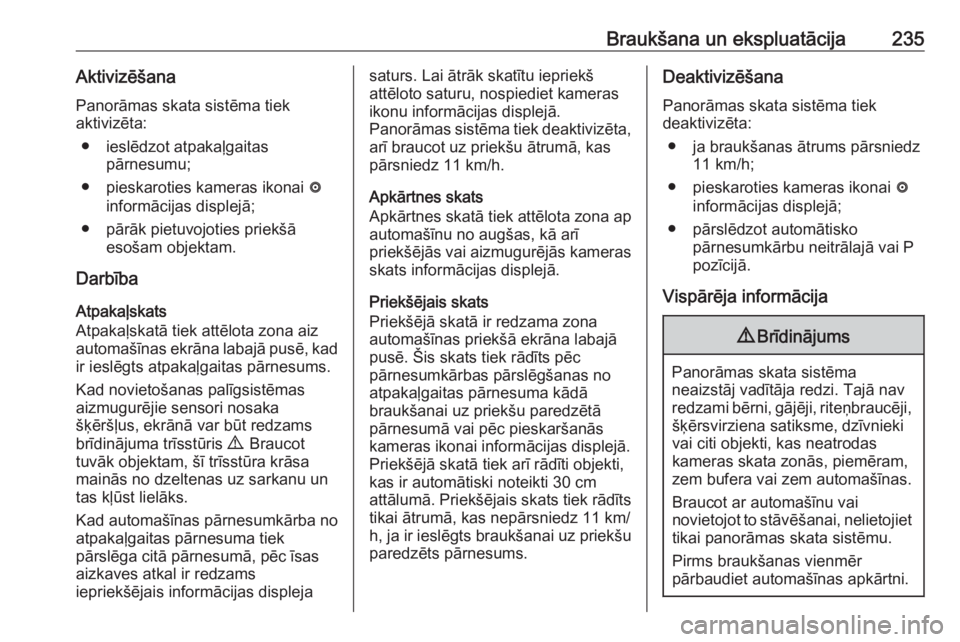

Braukšana un ekspluatācija235AktivizēšanaPanorāmas skata sistēma tiek
aktivizēta:
● ieslēdzot atpakaļgaitas pārnesumu;
● pieskaroties kameras ikonai ë
informācijas displejā;
● pārāk pietuvojoties priekšā esošam objektam.
Darbība
Atpakaļskats
Atpakaļskatā tiek attēlota zona aiz
automašīnas ekrāna labajā pusē, kad
ir ieslēgts atpakaļgaitas pārnesums.
Kad novietošanas palīgsistēmas
aizmugurējie sensori nosaka
šķēršļus, ekrānā var būt redzams
brīdinājuma trīsstūris 9. Braucot
tuvāk objektam, šī trīsstūra krāsa
mainās no dzeltenas uz sarkanu un tas kļūst lielāks.
Kad automašīnas pārnesumkārba no
atpakaļgaitas pārnesuma tiek
pārslēga citā pārnesumā, pēc īsas
aizkaves atkal ir redzams
iepriekšējais informācijas displejasaturs. Lai ātrāk skatītu iepriekš
attēloto saturu, nospiediet kameras
ikonu informācijas displejā.
Panorāmas sistēma tiek deaktivizēta, arī braucot uz priekšu ātrumā, kas
pārsniedz 11 km/h.
Apkārtnes skats
Apkārtnes skatā tiek attēlota zona ap
automašīnu no augšas, kā arī
priekšējās vai aizmugurējās kameras
skats informācijas displejā.
Priekšējais skats
Priekšējā skatā ir redzama zona automašīnas priekšā ekrāna labajā
pusē. Šis skats tiek rādīts pēc
pārnesumkārbas pārslēgšanas no
atpakaļgaitas pārnesuma kādā
braukšanai uz priekšu paredzētā
pārnesumā vai pēc pieskaršanās
kameras ikonai informācijas displejā.
Priekšējā skatā tiek arī rādīti objekti,
kas ir automātiski noteikti 30 cm
attālumā. Priekšējais skats tiek rādīts tikai ātrumā, kas nepārsniedz 11 km/
h, ja ir ieslēgts braukšanai uz priekšu
paredzēts pārnesums.Deaktivizēšana
Panorāmas skata sistēma tiek
deaktivizēta:
● ja braukšanas ātrums pārsniedz 11 km/h;
● pieskaroties kameras ikonai ë
informācijas displejā;
● pārslēdzot automātisko pārnesumkārbu neitrālajā vai P
pozīcijā.
Vispārēja informācija9 Brīdinājums
Panorāmas skata sistēma
neaizstāj vadītāja redzi. Tajā nav
redzami bērni, gājēji, riteņbraucēji, šķērsvirziena satiksme, dzīvnieki
vai citi objekti, kas neatrodas
kameras skata zonās, piemēram,
zem bufera vai zem automašīnas.
Braucot ar automašīnu vai
novietojot to stāvēšanai, nelietojiet
tikai panorāmas skata sistēmu.
Pirms braukšanas vienmēr
pārbaudiet automašīnas apkārtni.

Braukšana un ekspluatācija237Atpakaļskata kameraAtpakaļskata kamera palīdz
vadītājam braukt atpakaļgaitā,
parādot zonu aiz automašīnas.
Kameras attēls tiek rādīts
informācijas displejā.9 Brīdinājums
Atpakaļskata kamera neaizstāj
vadītāja redzi. Ņemiet vērā, ka nav redzami objekti, kas neietilpst
kameras skata laukā un
automašīnas novietošanas
palīgsistēmas sensoru
uztveršanas diapazonā,
piemēram, zem bufera vai zem
automašīnas.
Braucot ar automašīnu
atpakaļgaitā vai novietojot to
stāvēšanai, nelietojiet tikai
atpakaļskata kameru.
Pirms braukšanas vienmēr
pārbaudiet automašīnas apkārtni.
Aktivizēšana
Atpakaļskata kamera tiek automātiski
aktivizēta, ieslēdzot atpakaļgaitas
pārnesumu.
Darbība
Kamera ir uzstādīta starp numura
zīmes apgaismojuma lukturiem.
Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas
līnijas ar viena metra intervālu, kas
tiek projicētas uz attēla, lai noteiktu
attālumu līdz attēlotajiem objektiem.
