Kørsel og betjening215Frontvisning
Frontvisning viser et billede af områ‐
det foran bilen i den højre side af
skærmen. Visningen aktiveres, når
der skiftes fra bakgear til et fremad‐
gear, eller ved at trykke på kamerai‐
konet på informationsdisplayet.
Frontvisning viser også automatisk
genstande, der detekteres inden for
30 cm. Frontvisningen vises kun op til
en hastighed på 11 km/t i fremadgear.
Deaktivering Panoramaudsynssystemet er deakti‐
veret:
● en kørehastighed på over 11 km/
t
● tryk på kameraikonet ë på
informationsdisplayet
● skift til frigear eller P med auto‐ matisk gearkasse.Generelt9Advarsel
Panoramaudsynssystemet erstat‐
ter ikke førerens udsyn. Det viser
ikke børn, fodgængere, cyklister,
krydsende trafik, dyr eller andre
genstande uden for kameraets
billedområder, f.eks. under kofan‐
geren eller under bilen.
Undgå at køre eller parkere bilen,
hvis du kun bruger panoramaud‐
synssystemet.
Kontroller altid bilens omgivelser,
inden du begynder at køre.
9 Advarsel
Viste billeder kan være længere
væk eller tættere på, end de ser ud til. Det område der vises er
begrænset, og genstande der er tæt på kofangerens kant eller
under kofangeren vises ikke på
skærmen.
9 Advarsel
Panoramaudsynskameraerne har
blinde vinkler og viser ikke alle
genstande tæt på bilens kanter.
Indfældelige sidespejle, der ikke
er i rette position, viser ikke pano‐
ramaudsynet rigtigt.

216Kørsel og betjening
Blinde vinkler vises som skraverede
områder i forklaringerne. De mørke områder angiver panoramaudsyns‐
systemets visningerne.
Systembegrænsninger
Forsigtig
For at sikre optimal drift af syste‐
met er det vigtigt altid at holde
kameralinserne i kølergrillen, side‐ spejlshusene og bagklappen
mellem nummerpladelysene rene.
Skyl linsen med vand, og tør den
med en blød klud.
Linserne må ikke rengøres med en damp- eller højtryksrenser.
Panoramaudsynssystemet fungerer
muligvis ikke korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn ogsne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.
● Bilen kører med påhæng.
● Bilen har været involveret i en ulykke.
● Der er meget store temperatu‐ rændringer.
Bakkamera
Bakkameraet hjælper føreren ved
bakning ved at vise et billede af områ‐ det bag bilen.
Kameraets billede vises på informa‐
tionsdisplayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at
genstande, der er uden for kame‐
raets synsfelt, og parkeringsassi‐
stentsensorerne, f.eks. under
kofangeren eller under bilen, ikke
vises.
Undgå at bakke eller parkere
bilen, mens du kun ser i bakkame‐ raet.
Kontroller altid bilens omgivelser,
inden du begynder at køre.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.

Kørsel og betjening217Funktion
Kameraet er monteret mellem
nummerpladelysene.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Retningslinjer
Dynamiske retningslinjer er vandrette
linjer ved intervaller på en meter, der projiceres op på billedet for at angive
afstanden til de viste genstande.
Bilens bane vises i overensstem‐
melse med styreudslaget.
Advarselssymboler
Advarselssymboler vises som trekan‐ ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede
parkeringsassistents bagsensorer.
Endvidere 9 fremkommer på den
øverste linje af info-displayet med
advarslen om at kontrollere bilens omgivelser.
Deaktivering Kameraet slukkes, når en bestemtfremadgående kørehastighed over‐
skrides, eller hvis bakgearet ikke er i
indgreb i ca. 10 sekunder.

218Kørsel og betjeningDeaktivering af retningslinjer og
advarselssymboler
7" Farve-info-display: Aktivering og
deaktivering af de visuelle retnings‐
linjer og advarselssymbolerne kan ændres via berøringsknapper i den
nederste zone af displayet.
8" Farve-info-display: Aktivering og
deaktivering af de visuelle retnings‐
linjer og advarselssymbolerne kan
ændres i Indstillinger-menuen på
Informationsdisplayet. Vælg den rele‐
vante indstilling i Indstillinger, I
Bakkamera .
Informationsdisplay 3 116.
Individuelle indstillinger 3 122.
Systembegrænsninger
Bakkameraet fungerer muligvis ikke
korrekt, når:
● Det er mørkt i omgivelserne.
● Solen eller strålen fra forlygterne skinner direkte ind i kameralin‐serne.
● Ved kørsel om natten.
● Sigtbarheden begrænses af vejr‐
forholdene, f.eks. tåge, regn og
sne.
● Kameralinserne er blokeret af sne, is, sjap, mudder eller snavs.Rengør linsen, skyl den med
vand, og tør den med en blød
klud.
● Bilen kører med påhæng. ● Bilen har haft en bagendekolli‐ sion.
● Der er meget store temperatu‐ rændringer.
Fejlmeddelelser vises med en 9 på
den øverste linje på info-displayet.Alarm for tværgående trafik
bag
Foruden bakkameraet 3 216 , advarer
alarmen for tværgående trafik bag om tværgående trafik fra venstre eller
højre side, når du bakker. Når tvær‐ gående trafik er registreret, og bakka‐
meraet er aktiveret, vises en advar‐
selstrekant med en retningspil K på
farve-info-displayet, der angiver
trafikkens retning. Desuden høres
tre biplyde fra højttaleren i den pågæl‐
dende side.
Radarafstandssensorerne er placeret
i bagkofangeren.

Kørsel og betjening2199Advarsel
Alarmen for tværgående trafik bag
erstatter ikke førerens udsyn.
Bemærk, at objekter, der er uden
for følernes rækkevidde, f.eks.
under kofangeren eller under
bilen, ikke vises.
Fodgængere, børn og dyr opda‐
ges ikke.
Undlad at bakke bilen ved kun at se på info-displayet, og kontrollerområdet bag ved og rundt om bilen
før bakning.
Aktivering
Alarmen for tværgående trafik bagaktiveres automatisk sammen med
bakkameraet, når bilen sættes i
bakgear.
Registreringszoner
Systemets sensorer dækker et
område på ca. 20 meter i 90° til
venstre eller højre, bag bilen. Alar‐
men for tværgående trafik bag er aktiv
op til 10 km/t og udsender advarsler i forbindelse med tværgående trafik,der kører mellem 0 og 36 km/t.
Deaktivering Alarmen for tværgående trafik bagafbrydes sammen med bakkameraet,
når en bestemt kørehastighed er
overskredet, eller når bakgearet ikke
har været indkoblet i ca.
10 sekunder.
Aktivering eller deaktivering af alar‐
men for tværgående trafik bag kan
indstilles i menuen Individuelle indstil‐
linger på informationsdisplayet.
Individuelle indstillinger 3 122.
Informationsdisplay 3 116.
Systemet deaktiveres, hvis bilen
kører med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.
● Bilen har været udsat for en ulykke, eller området omkring
sensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhæng

220Kørsel og betjeningI tilfælde af en fejl i systemet, eller hvis
systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg
hjælp på et værksted.
Trafikskiltassistent
Funktion Vejskiltassistent registrerer bestemtevejskilte ved hjælp af et frontkamera
og viser dem i førerinformationscen‐
tret.
Hvis bilen er udstyret med et indbyg‐
get navigationssystem, kan vejskilte
fra datakort også være inkluderet.De vejskilte, der registreres, er:Hastigheds- og forbudstavler ● hastighedsbegrænsning
● overhaling forbudt
● ophør af hastighedsbegræns‐ ning
● ophør af overhaling forbudtVejskilte
Start og slutning på:
● byregioner (landespecifik)
● motorveje
● A-veje
● legegaderSupplerende skilte ● yderligere vink til vejskilte
● begrænsning af kørsel med påhæng
● traktorbegrænsninger
● advarsel om våd kørebane
● advarsel om is
● tidsbegrænsninger
● afstandsbegrænsninger
● retningspileHastighedsbegrænsningsskilte og
skilte med overhaling forbudt vises i
førerinformationscentret, indtil næste
hastighedsbegrænsningskilt eller
skilt for ophør af hastighedsbegræns‐ ning registreres, eller indtil et define‐
ret tidsudløb af skiltningen.
Visning af flere skilte på displayet er
mulig.
Et udråbstegn i en ramme viser, at der er registreret et yderligere skilt, som
systemet ikke tydeligt kan identifi‐
cere.

Kørsel og betjening221Systemet fungerer uden tab af
ydeevne op til en hastighed af
200 km/t, alt efter lysforholdene. Om
natten er systemet aktivt op til en
hastighed på 160 km/t.
Displayvisning
Oplysninger om de aktuelt gyldige
vejskilte findes på den designerede
Vejskiltassistent-side i førerinforma‐
tionscentret.
Desuden vises den aktuelt gældende hastighedsbegrænsning permanentpå nederste linje i førerinformations‐
centret. I tilfælde af at en hastigheds‐
begrænsning med et supplerende
skilt er tilgængeligt, vises et + symbol
i dette område.
På Baselevel-displayet skal du vælge Info -menuen ? med MENU . Vælg
derefter siden Vejskiltassistent med
drejeknappen på blinklysarmen
3 109.
På Mid- eller Uplevel-displayet skal
du vælge Info-menuen med ratknap‐
perne. Tryk derefter på å eller ä for at
vælge siden Vejskiltassistent 3 109.
Når en anden side er valgt på menuen
i førerinformationscentret, og Vejskil‐
tassistent-siden derefter vælges igen, vises det senest registrerede vejskilt.
Alarmfunktion
Alarmfunktionen kan aktiveres og
deaktiveres på indstillingsmenuen på
Vejskiltassistent-siden.

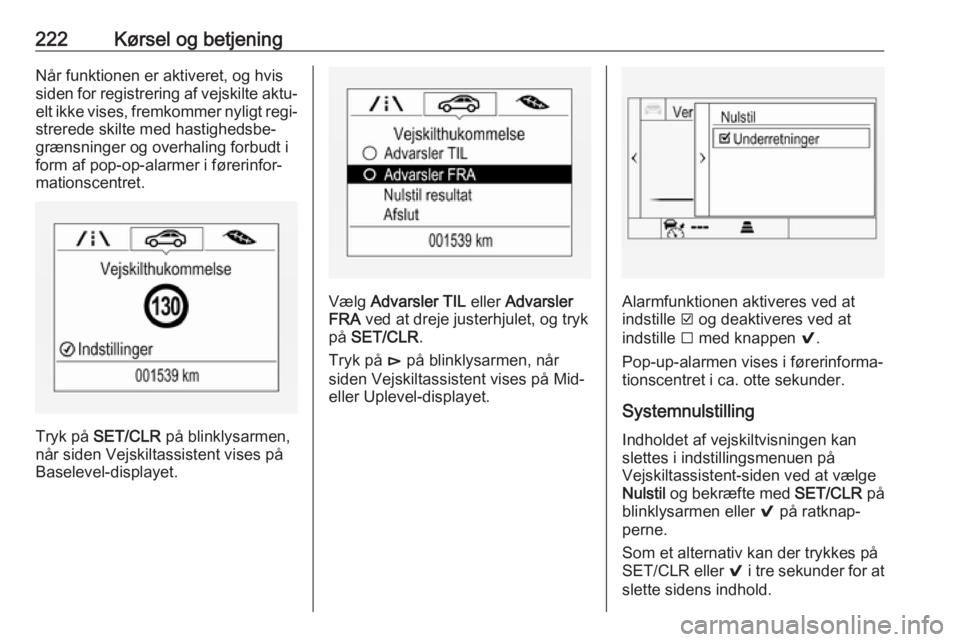

222Kørsel og betjeningNår funktionen er aktiveret, og hvis
siden for registrering af vejskilte aktu‐
elt ikke vises, fremkommer nyligt regi‐
strerede skilte med hastighedsbe‐
grænsninger og overhaling forbudt i
form af pop-op-alarmer i førerinfor‐
mationscentret.
Tryk på SET/CLR på blinklysarmen,
når siden Vejskiltassistent vises på Baselevel-displayet.
Vælg Advarsler TIL eller Advarsler
FRA ved at dreje justerhjulet, og tryk
på SET/CLR .
Tryk på é på blinklysarmen, når
siden Vejskiltassistent vises på Mid-
eller Uplevel-displayet.Alarmfunktionen aktiveres ved at
indstille J og deaktiveres ved at
indstille I med knappen 9.
Pop-up-alarmen vises i førerinforma‐
tionscentret i ca. otte sekunder.
Systemnulstilling
Indholdet af vejskiltvisningen kan
slettes i indstillingsmenuen på
Vejskiltassistent-siden ved at vælge
Nulstil og bekræfte med SET/CLR på
blinklysarmen eller 9 på ratknap‐
perne.
Som et alternativ kan der trykkes på SET/CLR eller 9 i tre sekunder for at
slette sidens indhold.
