204Kørsel og betjeningAfstandsvisningen kan tilsidesættes
af fejlmeddelelser med en højere
prioritet. Når meddelelsen slettes,
fremkommer afstandsvisningen igen.
Deaktivering
Tryk på parkeringsassistentknappen
r for at deaktivere, hvorefter lysdio‐
den i knappen slukkes.
Fejl
I tilfælde af en fejl, eller hvis systemet er midlertidigt ude af drift, f.eks. på
grund af et højt støjniveau uden for
bilen, eller andre forstyrrende fakto‐
rer, blinker dioden i knappen i
tre sekunder og slukkes dernæst. Der
vises en meddelelse i førerinforma‐
tionscentret.
Forreste/bageste
parkeringsassistent9 Advarsel
Føreren har det fulde ansvar for
parkeringen.
Kontroller altid området omkring
bilen, når du bakker og kører
fremad og benytter parkeringsas‐
sistentsystemet.
Forreste/bageste parkeringsassi‐ stent måler afstanden mellem bilen
og forhindringerne foran og bagved
bilen. Den informerer og advarer føre‐ ren ved hjælp af akustiske signaler og
indikationer på displayet.
Det anvender to forskellige signaler for de forreste og de bageste over‐
vågningsområder, hver med en
forskellig tonefrekvens.
Systemet har fire ultralydsparkerin‐
gsfølere i både bagkofangeren og
forkofangeren.
Aktivering
Systemet aktiveres automatisk ved en hastighed på op til 11 km/t.

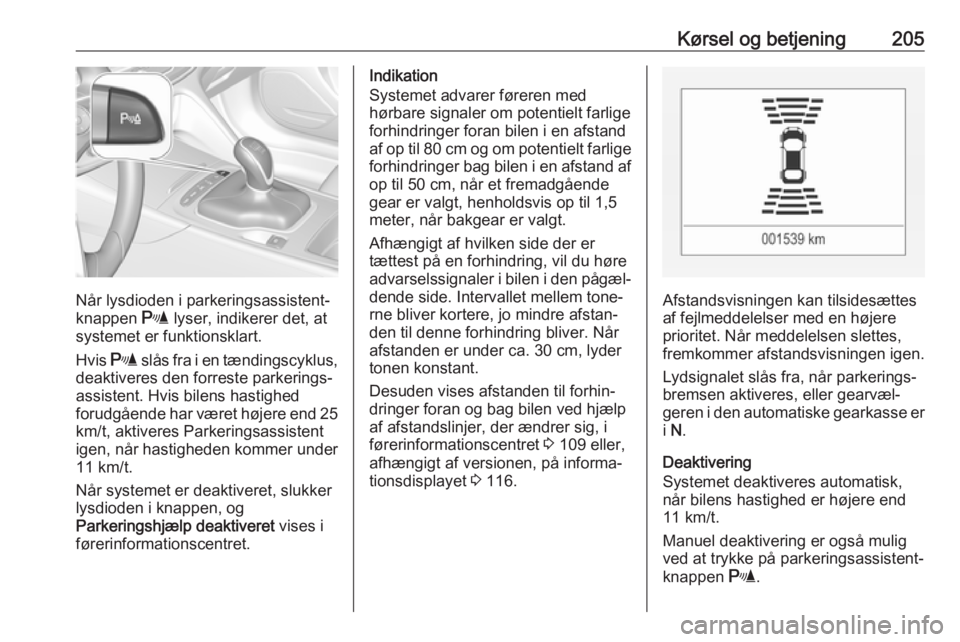

Kørsel og betjening205
Når lysdioden i parkeringsassistent‐
knappen r lyser, indikerer det, at
systemet er funktionsklart.
Hvis r slås fra i en tændingscyklus,
deaktiveres den forreste parkerings‐
assistent. Hvis bilens hastighed
forudgående har været højere end 25
km/t, aktiveres Parkeringsassistent
igen, når hastigheden kommer under
11 km/t.
Når systemet er deaktiveret, slukker
lysdioden i knappen, og
Parkeringshjælp deaktiveret vises i
førerinformationscentret.
Indikation
Systemet advarer føreren med
hørbare signaler om potentielt farlige
forhindringer foran bilen i en afstand
af op til 80 cm og om potentielt farlige
forhindringer bag bilen i en afstand af op til 50 cm, når et fremadgående
gear er valgt, henholdsvis op til 1,5
meter, når bakgear er valgt.
Afhængigt af hvilken side der er
tættest på en forhindring, vil du høre
advarselssignaler i bilen i den pågæl‐
dende side. Intervallet mellem tone‐
rne bliver kortere, jo mindre afstan‐
den til denne forhindring bliver. Når
afstanden er under ca. 30 cm, lyder
tonen konstant.
Desuden vises afstanden til forhin‐
dringer foran og bag bilen ved hjælp
af afstandslinjer, der ændrer sig, i
førerinformationscentret 3 109 eller,
afhængigt af versionen, på informa‐
tionsdisplayet 3 116.
Afstandsvisningen kan tilsidesættes
af fejlmeddelelser med en højere
prioritet. Når meddelelsen slettes,
fremkommer afstandsvisningen igen.
Lydsignalet slås fra, når parkerings‐
bremsen aktiveres, eller gearvæl‐ geren i den automatiske gearkasse er
i N .
Deaktivering
Systemet deaktiveres automatisk,
når bilens hastighed er højere end
11 km/t.
Manuel deaktivering er også mulig
ved at trykke på parkeringsassistent‐
knappen r.

206Kørsel og betjeningNår systemet deaktiveres manuelt,
slukkes lysdioden i knappen, og
Parkeringshjælp deaktiveret frem‐
kommer i førerinformationscentret.
Efter manuel deaktivering aktiveres
forreste/bageste parkeringsassistent
igen, hvis der trykkes på r, eller der
vælges bakgear.
Hele systemet kan deaktiveres manu‐
elt i menuen for individuelle indstil‐
linger i Informationsdisplayet. Det
bliver ved med at være deaktiveret
under tændingscyklussen, eller indtil
det aktiveres igen i menuen for indivi‐
duelle indstillinger. Individuelle
indstillinger 3 122.
Fejl
Hvis der foreligger en fejl, eller hvis
systemet er midlertidigt ude af drift,
f.eks. på grund af et højt støjniveau
uden for bilen eller andre forstyrrende faktorer, vises en meddelelse i fører‐
informationscentret.
Fejlmeddelelser 3 121.Avanceret parkeringsassistent9 Advarsel
Føreren har det fulde ansvar for at
acceptere den parkeringsbås,
som systemet foreslår, og parke‐
ringsmanøvren.
Kontrollér altid området omkring
bilen i alle retninger under brug af
den avancerede parkeringsassi‐
stent.
Den avancerede parkeringsassistent
måler en passende parkeringsbås,
når bilen kører forbi, og styrer auto‐
matisk bilen ind på en parallel eller
vinkelret parkeringsbås.
Der vises instruktioner i førerinforma‐ tionscentret 3 109 eller, afhængigt af
versionen, på informationsdisplayet 3 116, understøttet af lydsignaler.
I biler med manuel gearkasse skal
føreren styre acceleration, bremsning
og gearskifte, mens styringen sker
automatisk.
I biler med automatisk gearkasse skal føreren styre acceleration og gear‐
skifte, mens bremsning og styring
sker automatisk.
Avanceret parkeringsassistent
kombineres altid med forreste/bage‐
ste parkeringsassistent. Begge syste‐
mer bruger samme følere i forreste og bageste kofanger.
Systemet har seks ultralydsparkerin‐
gsfølere i både bagkofangeren og
forkofangeren.
Aktivering af avanceret
parkeringsassistent
Den avancerede parkeringsassistent
kan kun aktiveres ved fremadkørsel.

208Kørsel og betjeningVisning på farve-info-displayet
Vælg en parallel eller vinkelret parke‐ringsbås ved at banke på den tilsva‐rende ikon på displayet.
Vælg parkeringsside ved at banke let
på den tilsvarende ikon på displayet.
Når systemet finder en parkerings‐
bås, gives en visuel feedback på
farve-info-displayet, og der høres et
lydsignal.
Hvis føreren ikke standser bilen, efter
at en parkeringsbås er foreslået,
begynder systemet at søge efter en
anden passende parkeringsbås.
Funktion for parkeringsguide
Systemets forslag til en parkerings‐
bås accepteres, når føreren standser
bilen inden for 10 meter for parallelle
parkeringsbåse, eller seks meter for
vinkelrette parkeringsbåse, efter at
meddelelsen Stop er givet. Systemet
beregner den optimale rute ind i
parkeringsbåsen.En kortvarig vibration i rattet, efter at
der er sat i bakgear, indikerer, at
styringen kontrolleres af systemet.
Dernæst styres bilen med manuel
gearkasse automatisk ind i båsen ved
at give føreren detaljerede instruktio‐
ner om, hvornår denne skal bremse,
accelerere eller skifte gear. Med auto‐ matisk gearkasse styres bilen auto‐
matisk ind i båsen ved at give føreren
detaljerede instruktioner om at acce‐
lerere og skifte til et fremadgear eller
bakgear. Føreren skal holde
hænderne væk fra rattet. Under
parkeringsvejledningen er manøvre‐
ringshastigheden begrænset.
Vær altid opmærksom på lyden fra
forreste/bageste parkeringsassistent. En vedvarende lyd angiver, at afstan‐
den til en genstand er mindre end ca. 30 cm.
Hvis føreren af en eller anden grund
skal overtage styringen af bilen, skal
rattet kun holdes i yderkanten. Den
automatiske styring annulleres i dette tilfælde.

Kørsel og betjening209Displayvisning
Instruktionerne på displayet viser:
● Generelle anvisninger og advar‐ selsmeddelelser.
● En påmindelse ved kørsel med over 30 km/t under søgning efter
en parkeringsbås.
● Krav om at standse bilen, når en parkeringsbås er fundet.
● Kørselsretningen under parkerin‐
gen.
● Styring af skift til bakgear eller første gear eller R eller D med
automatisk gearkasse.
● Krav om at standse eller køre langsomt.
● For nogle af instruktionernes vedkommende vises der en
statuslinje i førerinformations‐
centret.
● Den vellykkede gennemførelse af parkeringsmanøvren indikeret
ved et pop-op-symbol og en klok‐ ketone.
● Afbrydelsen af en parkeringsma‐ nøvre.Visning af prioriteter
Visnngen af den avancerede parke‐
ringsassistent i førerinformationscen‐ tret kan hindres af køretøjsmeddelel‐
ser med en højere prioritet. Efter
godkendelse af meddelelsen ved at
trykke på SET/CLR på blinklysarmen
eller på 9 på rattet vises instruktio‐
nerne for avanceret parkeringsassi‐
stent igen, og parkeringsmanøvren
kan fortsættes.
Deaktivering
Systemet deaktiveres ved:
● et kort tryk på (
● gennemført parkering med ønsket resultat
● hurtigere kørsel end 30 km/t under søgningen efter en parke‐
ringsbås
● hurtigere kørsel end 8 km/t under
parkeringsvejledning
● registreret indgreb fra føreren
● overskridelse af maksimalt antal gearskift:
otte parkeringscyklusser vedparallelparkering og
fem parkeringscyklusser ved
vinkelret parkering
● at afbryde tændingen
Deaktivering fra førerens eller syste‐
mets side under manøvrering angives
med Parkering deaktiveret på
displayet. Derudover høres et lydsig‐
nal.
Fejl
En meddelelse vises, når:
● Der er en fejl i systemet.
● Føreren ikke lykkedes at gennemføre parkeringen.
● Systemet fungerer ikke.
● En hvilken som helst af de oven‐ for beskrevne grunde til deakti‐
vering foreligger.
Hvis en genstand registreres under
parkeringsinstruktionerne, vises
Stop på displayet. Fjernelse af objek‐
tet genoptager parkeringen. Hvis
objektet ikke fjernes, deaktiveres
systemet. Et langt tryk på ( aktiverer
systemet og søgningen efter en ny
parkeringsbås.

Kørsel og betjening211sidespejle, når der registreres
genstande, der måske ikke er synlige
i bakspejlet og sidespejlene.
Radarsensorerne til Blindzoneassi‐
stent til siden er placeret i bagkofan‐
geren.9 Advarsel
Blindzoneassistent til siden erstat‐
ter ikke førerens udsyn.
Systemet registrerer ikke:
● køretøjer uden for de blinde vinkler, der kan nærme sig
hurtigt
● fodgængere, cyklister eller dyr Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.
Når systemet registrerer et køretøj i
blindvinkelzonen under kørsel
fremad, enten når man overhaler eller
bliver overhalet, tændes det gule
advarselssymbol B i det relevante
sidespejl. Hvis føreren derefter akti‐
verer blinklyset, begynder advarsels‐
symbolet B at blinke gult for at advare
om ikke at skifte vognbane.
Bemærkninger
Hvis det overhalende køretøj kører mindst 10 km/t hurtigere end køre‐
tøjet, der overhales, lyser symbolet
B muligvis ikke i det relevante side‐
spejl.
Når bilen startes, tændes displayet
for begge sidespejle kortvarigt for at
angive, at systemet er aktiveret.
Hvis bilen er udstyret med vognbane‐
skiftalarm 3 212, vises symbolet
F i spejlene.
Deaktivering Aktivering eller deaktivering af Blind‐
zoneassistent til siden kan indstilles i
menuen Individuelle indstillinger på
informationsdisplayet.
Individuelle indstillinger 3 122.
Informationsdisplay 3 116.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.

Kørsel og betjening213
Når bilen startes, tænder displayet for
begge sidespejle kortvarigt for at
angive, at systemet er aktiveret.
Registreringszoner
Systemets sensorer dækker et
område på ca. 3,5 meter parallelt på
begge sider af bilen og ca. 3 meter
bag ved blindvinkel-alarm (A) og ca.
50 meter bag ved vognbaneskiftalarm
(B) i parallelle baner. Områderne star‐
ter ved hvert sidespejl. Højden af
zonen er mellem ca. 0,5 meter og
2 meter fra jorden.
Deaktivering
Aktivering eller deaktivering af Vogn‐
baneskiftalarm kan indstilles i
menuen Individuelle indstillinger på
informationsdisplayet.
Individuelle indstillinger 3 122.
Informationsdisplay 3 116.
Systemet deaktiveres, hvis bilen
kører med påhæng.
Deaktivering angives af en medde‐
lelse i førerinformationscentret.
Systembegrænsninger
Det kan en gang imellem ske, at alar‐ men ikke udløses under normale
omstændigheder eller i skarpe sving.
Systemet kan midlertidigt advare om
genstande i den blinde vinkel underspecifikke vejrforhold (regn, hagl
osv.). Kørsel på en våd vej eller i over‐
gangene fra et tørt område til et vådt
område kan få kontrollampen F til
at tænde, da vandsprøjt kan blive
tolket som en genstand. Ellers kan kontrollampen F tænde på grund af
rækværk, skilte, træer, buske eller
andre immobile genstande. Dette er
helt normalt, og systemet behøver
ikke at efterses.
Systemet fungerer muligvis ikke
korrekt, når:
● Is, sne, mudder, klistermærker, magneter, metalplader eller
andet dækker sensorerne.
● Kørsel i kraftigt regnskyl.
● Bilen har været udsat for en ulykke, eller området omkring
sensoren er beskadiget, eller er
ikke korrekt repareret.
● Der er meget store temperatu‐ rændringer.
● Bilen kører med påhæng

214Kørsel og betjeningI tilfælde af en fejl i systemet, eller hvis
systemet ikke fungerer på grund af
midlertidige forhold, vises en medde‐
lelse i førerinformationscentret. Søg
hjælp på et værksted.
Bemærkninger
Efter produktion skal systemet kali‐
breres. For at opnå optimal ydeevne skal du køre så hurtigt som muligt påen lige hovedvejsstrækning med
forhindringer fx rækværk og barrie‐
rer over en vis afstand.
Panoramaudsynssystem
Dette system giver udsyn over bilens
omgivelser og vises næsten som et
360°-billede på informationsdisplayet
i fugleperspektiv.
Systemet anvender fire kameraer: ● bageste kamera, monteret i bagklappen
● frontkamera, monteret i frontgril‐ len under symbolet
● sidekameraer, monteret nederst på begge sidespejle.
Skærmen på informationsdisplayet er
opdelt i to dele: til venstre er der
udsyn fra over bilen, og til højre er der udsyn fra foran eller bagved bilen,
afhængigt af det valgte gear. Parke‐
ringssensorerne supplerer informati‐
onerne om visningen.
Aktivering
Panoramaudsynssystemet er aktive‐
ret:
● vælg bakgear
● tryk på kameraikonet ë på
informationsdisplayet
● for tæt på en genstand forude
Funktion
Udsyn bagud
Udsyn bagud viser et billede af områ‐
det bag bilen i højre side af skærmen, når bilen er i bakgear.
En advarselstrekant 9 kan vises på
skærmen, når forhindringer detekte‐
res af de bageste sensorer i Parke‐
ringsassistenten. Trekanten skifter
fra gul til rød og bliver større, jo
tættere genstanden kommer.
Det tidligere indhold af informations‐
displayet vises, når bilen ikke
længere er i bakgear efter en kort
forsinkelse. For at vende tilbage til det
forrige displayindhold hurtigere, skal
du trykke på kameraikonet på
informationsdisplayet. Ved kørsel
med over 11 km/t i et fremadgear
deaktiveres panoramasystemet
også.
Omgivelsesvisning
Omgivelsesvisning viser et billede af området omkring bilen ovenfra,
sammen med billeder fra front- eller
bageste kamera på informationsdis‐
playet.
