192Conducción y manejo
Además, se visualiza la distancia
hasta los obstáculos traseros
mediante líneas de distancia
cambiantes en la pantalla de informa‐
ción 3 109 . Cuando el obstáculo está
muy cerca, se muestra 9 de peligro
en la pantalla.
Desactivación
El sistema se desactiva al desengra‐
nar la marcha atrás. Pulse ¼ para
desactivar el sistema manualmente. El LED del botón se ilumina cuando
el sistema está desactivado. Si el
sistema se ha desactivado manual‐
mente, no se reactiva automática‐
mente la próxima vez que se conecte el encendido.
Asistente de aparcamiento
delantero y trasero
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos
situados delante y detrás del mismo.
Informa y advierte al conductor
mediante señales acústicas e indica‐
ción visual.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una
frecuencia de tono distinta.
El sistema funciona con sensores de
aparcamiento por ultrasonidos en el
parachoques trasero y delantero.
Activación
Además del asistente de aparca‐
miento trasero, el asistente de apar‐
camiento delantero se activa al
194Conducción y manejoel cuadro de instrumentos. Un
mensaje de estado se indica en el
centro de información del conductor.9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Asistente de aparcamiento
avanzado
9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en
todas las direcciones.
El asistente de aparcamiento avan‐
zado mide un hueco para aparcar
adecuado al pasar junto al mismo, calcula la trayectoria y guía automá‐
ticamente el vehículo durante el apar‐
camiento.
El asistente de aparcamiento avan‐
zado proporciona ayuda para las
siguientes maniobras:
● Entrada en un hueco de aparca‐ miento en paralelo.
● Entrada en un hueco de aparca‐ miento perpendicular.
● Salida de un hueco de aparca‐ miento en paralelo.
El conductor debe controlar la acele‐
ración, los frenos y el cambio de
marchas, mientras el volante se
maneja automáticamente. El conduc‐ tor puede tomar el control en cual‐
quier momento sujetando el volante.
Puede ser necesario avanzar y retro‐ ceder más de una vez.
Conducción y manejo195Se proporcionan instrucciones en la
pantalla de información 3 109.
El asistente de aparcamiento avan‐
zado sólo se puede activar circulando
hacia delante.
El asistente de aparcamiento avan‐
zado siempre va combinado con el
asistente de aparcamiento delantero
y trasero.
El sistema tiene seis sensores de
aparcamiento por ultrasonidos tanto
en el parachoques trasero como el
delantero.
Entrada en un hueco de
aparcamiento en paralelo
Activación
Reduzca la velocidad del vehículo
por debajo de 20 km/h.
Pantalla de información en color de
7": para buscar un hueco de aparca‐
miento, active el sistema seleccio‐
nando Estacionamiento asistido en la
página de inicio de la pantalla táctil. A continuación, seleccione Aparcar en
espacio de parking en fila .
Pantalla de información en color de
8": para buscar un hueco de aparca‐
miento, active el sistema pulsando
Í . Seleccione Funciones de conduc‐
ción en la pantalla táctil y, a continua‐ ción, Asistente de aparcamiento .
Seleccione Entrar en espacio de
aparcamiento en paralelo .
Seleccione el lado de estaciona‐
miento activando el intermitente del
lado correspondiente.
La distancia en paralelo permitida entre el vehículo y una fila de coches
aparcados es entre 0,5 metros y 1,5
metros.El sistema no identificará huecos que
sean claramente más pequeños o
grandes que el vehículo.
Al detectar un hueco libre, la pantalla
de información en color ofrecerá
información visual y una primera
señal acústica. Conduzca lentamente
hacia delante. Al oír la segunda señal acústica, detenga el vehículo, selec‐
cione marcha atrás, suelte el volante
y empiece a mover el vehículo lenta‐
mente. Se proporciona información
visual en la pantalla de información
en color.
Conducción y manejo1999Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, p. ej., por hielo o
nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
Es posible que los sensores detec‐
ten un objeto inexistente debido a
perturbaciones del eco por ruidos
externos o desalineaciones mecáni‐ cas (pueden producirse falsos
avisos esporádicamente).
Asegúrese de que la matrícula
delantera esté bien montada (que
no esté doblada ni haya huecos
respecto al parachoques en el lado
izquierdo o derecho) y que los
sensores están correctamente colo‐
cados.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio dispo‐
nible para aparcar después de
iniciar la maniobra de aparcamiento. El sistema puede confundir unaentrada, un acceso, un patio o uncruce con un hueco para aparcar.
Después de seleccionar la marcha
atrás, el sistema iniciará una manio‐ bra de aparcamiento. Asegúrese de
la disponibilidad del hueco para
aparcar sugerido.
El sistema no detecta las irregulari‐ dades de la calzada, p. ej., en zonas
de obras. El conductor debe asumir
la responsabilidad.
Alerta de punto ciego lateral El sistema de alerta de punto ciego
lateral detecta e informa de objetos a cualquier lado del vehículo, dentro de
una zona especificada de "punto
ciego". Al detectar objetos que
podrían no verse en los espejos retro‐ visores interiores y exteriores, el
sistema muestra una alerta visual en
cada retrovisor exterior.
200Conducción y manejoLa alerta de punto ciego lateral utilizaalgunos de los sensores del asistente
de aparcamiento avanzado, que
están situados en el parachoques
delantero y trasero a ambos lados del
vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del hombro y utilice el intermitente.
Activación
Pantalla de información en color de
7": Seleccione Vigilancia ángulos
muertos en la página de inicio de la
pantalla táctil y active la función.
Pantalla de información en color de
8": pulse Í. Seleccione Funciones
de conducción en la pantalla táctil y,
a continuación, Control de punto
ciego . Active la función.
B se ilumina continuamente en verde
en el cuadro de instrumentos para
confirmar la función.
Funcionamiento
Cuando el sistema detecta un
vehículo en la zona de punto ciego
lateral al conducir hacia delante, un
LED redondo se iluminará en el
espejo retrovisor correspondiente.
El LED se enciende inmediatamente
al ser adelantado.
El LED se enciende después de un
retardo al adelantar otro vehículo
lentamente.
Condiciones de funcionamiento Para un funcionamiento correctodeben cumplirse las condiciones
siguientes:
● Todos los vehículos se despla‐ zan en la misma dirección y en
carriles adyacentes.
● La velocidad de su vehículo es entre 12 y 140 km/h.
● Adelantar un vehículo con una diferencia de velocidad inferior a
10 km/h.
● Otro vehículo está adelantando con una diferencia de velocidad
inferior a 25 km/h.
● El flujo de tráfico es normal.
● Conducir por una carretera recta o ligeramente curvada.
● El vehículo no tira de un remol‐ que.
Conducción y manejo201No se proporciona alerta en las
siguientes situaciones:
● En presencia de objetos no móvi‐
les (vehículos estacionados,
barreras, farolas, señales...).
● Con vehículos en movimiento en
dirección opuesta.
● Conducir por una carretera con curvas o un giro pronunciado.
● Al adelantar (o ser adelantado por) un vehículo muy largo
(camión, autobús...) que se
detecta al mismo tiempo en la
parte trasera en el ángulo de
punto ciego y está presente en el
campo de visión frontal del
conductor.
● Con tráfico muy intenso: los vehí‐
culos detectados en la parte
delantera y trasera se confunden
con un camión u objeto detenido.
● Al adelantar demasiado rápida‐ mente.Desactivación
El sistema se desactiva en la perso‐
nalización del vehículo 3 112. B se
apaga en el cuadro de instrumentos.
Además, suena una señal acústica.
El estado del sistema se almacena al apagar el encendido.
El sistema se desactiva automática‐
mente al llevar un remolque conec‐
tado eléctricamente.
Debido a condiciones meteorológicas
adversas como lluvia intensa, se
pueden producir detecciones falsas.
AveríaEn caso de avería, B parpadea
durante un momento en el cuadro de instrumentos acompañado de
F y un mensaje. Póngase en
contacto con un concesionario o taller
autorizado para inspeccionar el

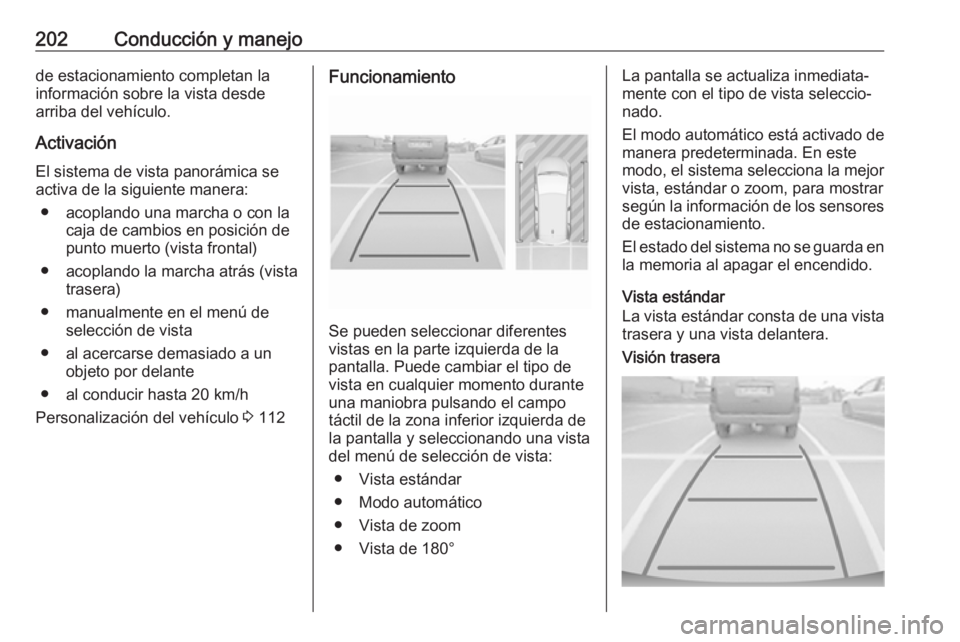

sistema.Sistema de vista
panorámica
Este sistema permite la visión del
entorno del vehículo como una
imagen de 360º en la pantalla de
información, como la visión del ojo de un pájaro.
El sistema utiliza: ● cámara trasera, instalada en el portón trasero
● sensores de estacionamiento por
ultrasonidos en el parachoques
trasero
● cámara delantera, instalada en la
rejilla delantera debajo del
emblema
● sensores de estacionamiento por
ultrasonidos en el parachoques
delantero
La pantalla de información está divi‐
dida en dos partes: en el lado derecho hay una vista desde la parte superior
del vehículo, y en la parte izquierda
hay una vista de la parte trasera o
delantera visualizada. Los sensores
202Conducción y manejode estacionamiento completan la
información sobre la vista desde
arriba del vehículo.
Activación El sistema de vista panorámica seactiva de la siguiente manera:
● acoplando una marcha o con la caja de cambios en posición de
punto muerto (vista frontal)
● acoplando la marcha atrás (vista trasera)
● manualmente en el menú de selección de vista
● al acercarse demasiado a un objeto por delante
● al conducir hasta 20 km/h
Personalización del vehículo 3 112Funcionamiento
Se pueden seleccionar diferentes
vistas en la parte izquierda de la
pantalla. Puede cambiar el tipo de
vista en cualquier momento durante
una maniobra pulsando el campo
táctil de la zona inferior izquierda de la pantalla y seleccionando una vistadel menú de selección de vista:
● Vista estándar
● Modo automático
● Vista de zoom
● Vista de 180°
La pantalla se actualiza inmediata‐
mente con el tipo de vista seleccio‐
nado.
El modo automático está activado de manera predeterminada. En este
modo, el sistema selecciona la mejor
vista, estándar o zoom, para mostrar
según la información de los sensores
de estacionamiento.
El estado del sistema no se guarda en la memoria al apagar el encendido.
Vista estándar
La vista estándar consta de una vista
trasera y una vista delantera.Visión trasera
Conducción y manejo207Activación
Una vez conectado el encendido, se
activa el sistema de aviso de cambio
de carril. Si el sistema está activado,
el LED del botón ½ no se ilumina. Para
activar el sistema cuando éste se
encuentra desactivado, pulse ½.
El sistema sólo funciona a velocida‐
des superiores a 60 km/h y si hay
marcas de carril.
Cuando el sistema detecta un cambio
involuntario de carril, el testigo de
control ) parpadea en amarillo.
Simultáneamente se activa un aviso acústico.
Desactivación
Desactive el sistema pulsando ½. Si
el sistema está desactivado, el LED
del botón ½ se ilumina.
A velocidades inferiores a 60 km/h, el sistema no funciona.
Avería En caso de una avería, aparece
H en el tablero de instrumentos
acompañado de un mensaje.
Póngase en contacto con un conce‐
sionario o taller autorizado para
inspeccionar el sistema.
Limitaciones del sistema
Es posible que las prestaciones del
sistema no funcionen correctamente
cuando:
● La velocidad del vehículo es infe‐
rior a 60 km/h.
● El parabrisas está sucio o afec‐ tado por elementos extraños, por
ejemplo, adhesivos
● Conducción con viento o carrete‐
ras montañosas.
● Durante la conducción nocturna.
● Existen condiciones ambientales
adversas, como fuerte lluvia,
nieve, radiación solar directa o sombras.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños en
el mismo o afectado por elemen‐ tos extraños, por ejemplo, pega‐
tinas.
● El sol incide directamente en la lente de la cámara.
● Vehículos muy cerca delante. ● Conducción por carreteras con laderas.
