Ajaminen ja käyttö135Automaattivaihteisto: käytä jarrupol‐
jinta ja siirrä valintavipu asentoon P
tai N.
Älä paina kaasupoljinta.
Paina Start/Stop ja vapauta se: auto‐
maattinen toiminto käyttää käynnis‐ tintä pienellä viiveellä, kunnes moot‐
tori käy.
Ennen moottorin uudelleen käynnis‐
tämistä tai sammuttamista ajoneuvon
ollessa paikallaan, paina painiketta
Start/Stop vielä kerran lyhyesti.
Käsivaihteisto: Autostop-toiminnon
aikana moottori voidaan käynnistää
painamalla kytkinpoljinta 3 136.
Automaattivaihteisto: Autostop-
toiminnon aikana moottori voidaan
käynnistää vapauttamalla jarrupoljin
3 136.
Hätäsammutus ajon aikana Jos moottori täytyy sammuttaa ajon
aikana hätätilanteessa, paina
Start/Stop -painiketta viisi sekuntia.9Vaara
Moottorin sammuttaminen ajon
aikana voi aiheuttaa jarru- ja
ohjausjärjestelmän tehostuksen
katoamisen. Apujärjestelmät ja
turvatyynyjärjestelmät ovat poissa käytöstä. Valaistus ja jarruvalot
sammuvat. Älä tästä syystä
sammuta moottoria tai kytke syty‐
tysvirtaa pois päältä muutoin kuin
hätätilanteen tätä edellyttäessä.
Auton käynnistäminen alhaisissa
lämpötiloissa
Moottorin käynnistys ilman lisäläm‐
mittimiä on mahdollista -25 °С:een
saakka dieselmoottorien kohdalla ja
-30 °C:een saakka bensiinimoottorien
kohdalla. Vaatimuksia ovat moottori‐
öljyn oikea viskositeetti, oikeanlainen
polttoaine, tehdyt huollot ja riittävän
täyteen ladattu auton akku. Kun
lämpötila on alle -30 °C, automaatti‐
vaihteistoa on lämmitettävä noin
viisi minuuttia. Valintavivun täytyy olla asennossa P.
Lämmitystoiminnot
Huomautus
Yksittäiset lämmitystoiminnot kuten
istuimien tai ohjauspyörän lämmitys
voivat olla väliaikaisesti poissa
toiminnasta sähkökuorman rajoitus‐
ten takia. Toiminnot palaavat käyt‐
töön muutaman minuutin kuluttua.
Turbomoottorin lämmityskäyttö
Käynnistettäessä moottorin vääntö‐
momentti voi olla hetken aikaa rajoi‐
tettu, etenkin jos moottori on kylmä.
Rajoituksella annetaan voitelujärjes‐
telmälle aikaa moottorin suojaami‐
seksi.
Polttoaineensyötön
katkaisu moottorijarrutuk‐ sessa
Moottorijarrutuksen aikana, eli kun
ajetaan vaihde kytkettynä kaasupol‐
jinta painamatta, polttoaineen syöttö
katkaistaan automaattisesti.
Joissakin olosuhteissa polttoaineen‐
syötön katkaisu moottorijarrutuk‐
sessa saatetaan poistaa käytöstä.

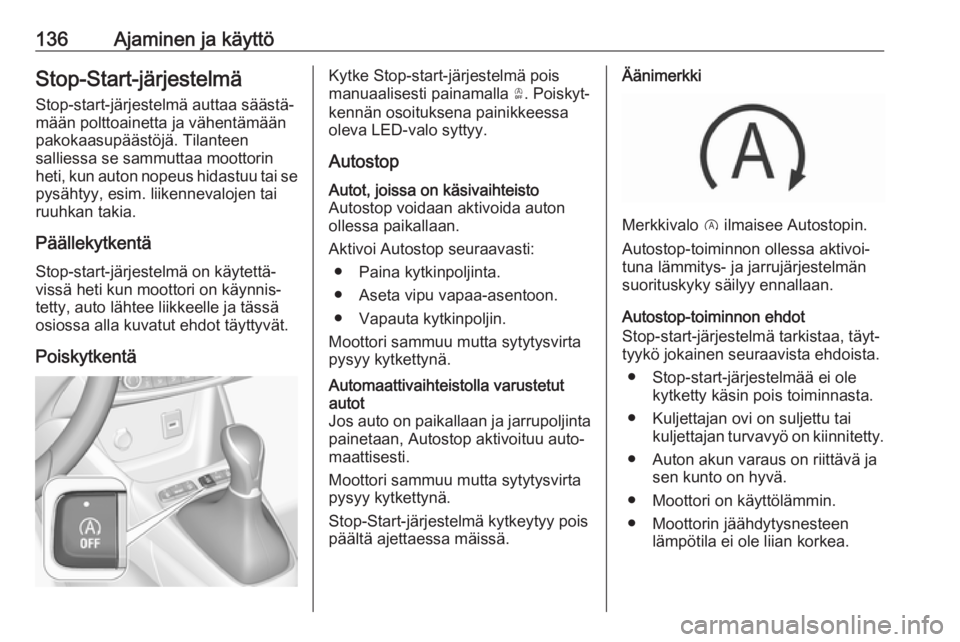

136Ajaminen ja käyttöStop-Start-järjestelmä
Stop-start-järjestelmä auttaa säästä‐
mään polttoainetta ja vähentämään
pakokaasupäästöjä. Tilanteen
salliessa se sammuttaa moottorin
heti, kun auton nopeus hidastuu tai se pysähtyy, esim. liikennevalojen tai
ruuhkan takia.
Päällekytkentä
Stop-start-järjestelmä on käytettä‐
vissä heti kun moottori on käynnis‐
tetty, auto lähtee liikkeelle ja tässä
osiossa alla kuvatut ehdot täyttyvät.
PoiskytkentäKytke Stop-start-järjestelmä pois
manuaalisesti painamalla Ò. Poiskyt‐
kennän osoituksena painikkeessa
oleva LED-valo syttyy.
AutostopAutot, joissa on käsivaihteisto
Autostop voidaan aktivoida auton
ollessa paikallaan.
Aktivoi Autostop seuraavasti: ● Paina kytkinpoljinta.
● Aseta vipu vapaa-asentoon.
● Vapauta kytkinpoljin.
Moottori sammuu mutta sytytysvirta
pysyy kytkettynä.Automaattivaihteistolla varustetut
autot
Jos auto on paikallaan ja jarrupoljinta
painetaan, Autostop aktivoituu auto‐
maattisesti.
Moottori sammuu mutta sytytysvirta
pysyy kytkettynä.
Stop-Start-järjestelmä kytkeytyy pois
päältä ajettaessa mäissä.Äänimerkki
Merkkivalo D ilmaisee Autostopin.
Autostop-toiminnon ollessa aktivoi‐
tuna lämmitys- ja jarrujärjestelmän
suorituskyky säilyy ennallaan.
Autostop-toiminnon ehdot
Stop-start-järjestelmä tarkistaa, täyt‐
tyykö jokainen seuraavista ehdoista.
● Stop-start-järjestelmää ei ole kytketty käsin pois toiminnasta.
● Kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty.
● Auton akun varaus on riittävä ja sen kunto on hyvä.
● Moottori on käyttölämmin.
● Moottorin jäähdytysnesteen lämpötila ei ole liian korkea.

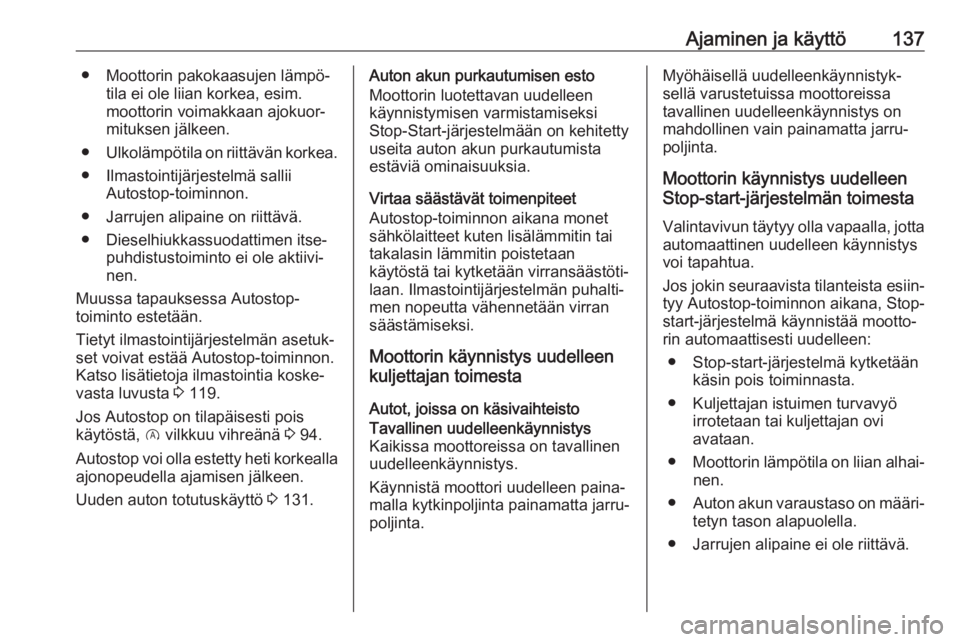

Ajaminen ja käyttö137● Moottorin pakokaasujen lämpö‐tila ei ole liian korkea, esim.
moottorin voimakkaan ajokuor‐
mituksen jälkeen.
● Ulkolämpötila on riittävän korkea.
● Ilmastointijärjestelmä sallii Autostop-toiminnon.
● Jarrujen alipaine on riittävä.
● Dieselhiukkassuodattimen itse‐ puhdistustoiminto ei ole aktiivi‐
nen.
Muussa tapauksessa Autostop-
toiminto estetään.
Tietyt ilmastointijärjestelmän asetuk‐
set voivat estää Autostop-toiminnon.
Katso lisätietoja ilmastointia koske‐
vasta luvusta 3 119.
Jos Autostop on tilapäisesti pois
käytöstä, D vilkkuu vihreänä 3 94.
Autostop voi olla estetty heti korkealla ajonopeudella ajamisen jälkeen.
Uuden auton totutuskäyttö 3 131.Auton akun purkautumisen esto
Moottorin luotettavan uudelleen
käynnistymisen varmistamiseksi
Stop-Start-järjestelmään on kehitetty useita auton akun purkautumista
estäviä ominaisuuksia.
Virtaa säästävät toimenpiteet
Autostop-toiminnon aikana monet
sähkölaitteet kuten lisälämmitin tai
takalasin lämmitin poistetaan
käytöstä tai kytketään virransäästöti‐
laan. Ilmastointijärjestelmän puhalti‐
men nopeutta vähennetään virran
säästämiseksi.
Moottorin käynnistys uudelleen
kuljettajan toimesta
Autot, joissa on käsivaihteistoTavallinen uudelleenkäynnistys
Kaikissa moottoreissa on tavallinen
uudelleenkäynnistys.
Käynnistä moottori uudelleen paina‐
malla kytkinpoljinta painamatta jarru‐
poljinta.Myöhäisellä uudelleenkäynnistyk‐
sellä varustetuissa moottoreissa
tavallinen uudelleenkäynnistys on
mahdollinen vain painamatta jarru‐
poljinta.
Moottorin käynnistys uudelleen
Stop-start-järjestelmän toimesta
Valintavivun täytyy olla vapaalla, jotta
automaattinen uudelleen käynnistys
voi tapahtua.
Jos jokin seuraavista tilanteista esiin‐
tyy Autostop-toiminnon aikana, Stop-
start-järjestelmä käynnistää mootto‐
rin automaattisesti uudelleen:
● Stop-start-järjestelmä kytketään käsin pois toiminnasta.
● Kuljettajan istuimen turvavyö irrotetaan tai kuljettajan ovi
avataan.
● Moottorin lämpötila on liian alhai‐
nen.
● Auton akun varaustaso on määri‐
tetyn tason alapuolella.
● Jarrujen alipaine ei ole riittävä.

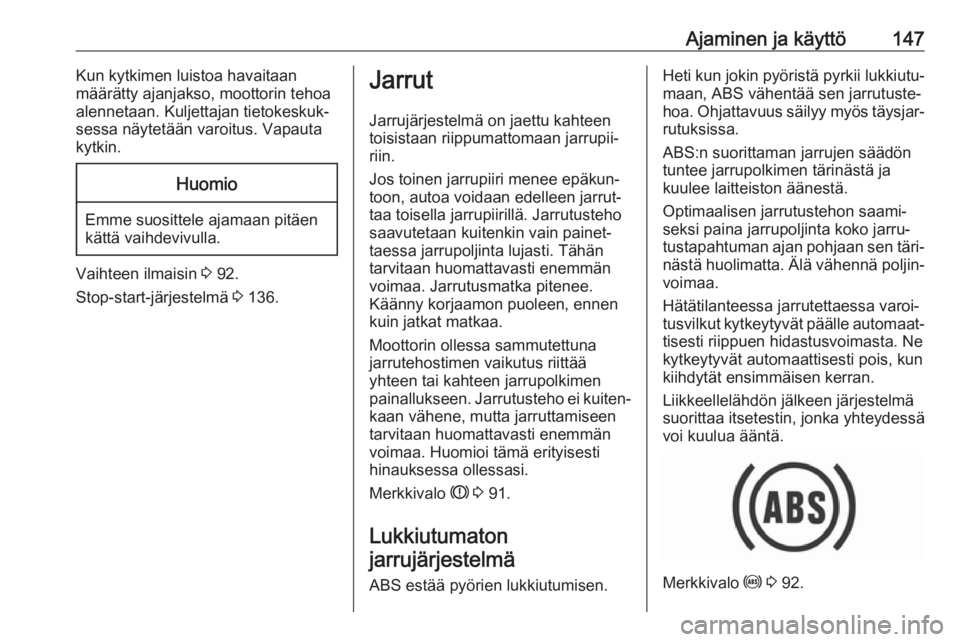

Ajaminen ja käyttö147Kun kytkimen luistoa havaitaan
määrätty ajanjakso, moottorin tehoa
alennetaan. Kuljettajan tietokeskuk‐
sessa näytetään varoitus. Vapauta
kytkin.Huomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.
Vaihteen ilmaisin 3 92.
Stop-start-järjestelmä 3 136.
Jarrut
Jarrujärjestelmä on jaettu kahteen
toisistaan riippumattomaan jarrupii‐
riin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän
tarvitaan huomattavasti enemmän
voimaa. Jarrutusmatka pitenee.
Käänny korjaamon puoleen, ennen
kuin jatkat matkaa.
Moottorin ollessa sammutettuna
jarrutehostimen vaikutus riittää
yhteen tai kahteen jarrupolkimen
painallukseen. Jarrutusteho ei kuiten‐
kaan vähene, mutta jarruttamiseen
tarvitaan huomattavasti enemmän
voimaa. Huomioi tämä erityisesti
hinauksessa ollessasi.
Merkkivalo R 3 91.
Lukkiutumaton jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐
maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön tuntee jarrupolkimen tärinästä ja
kuulee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen täri‐
nästä huolimatta. Älä vähennä poljin‐ voimaa.
Hätätilanteessa jarrutettaessa varoi‐
tusvilkut kytkeytyvät päälle automaat‐
tisesti riippuen hidastusvoimasta. Ne
kytkeytyvät automaattisesti pois, kun kiihdytät ensimmäisen kerran.
Liikkeellelähdön jälkeen järjestelmä
suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 92.

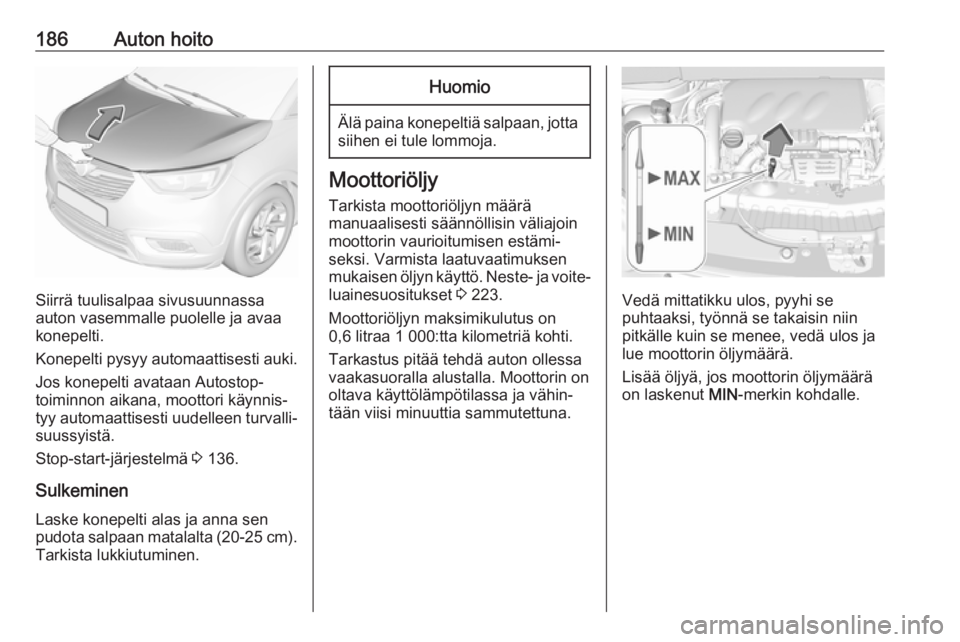

186Auton hoito
Siirrä tuulisalpaa sivusuunnassa
auton vasemmalle puolelle ja avaa
konepelti.
Konepelti pysyy automaattisesti auki. Jos konepelti avataan Autostop-
toiminnon aikana, moottori käynnis‐
tyy automaattisesti uudelleen turvalli‐
suussyistä.
Stop-start-järjestelmä 3 136.
Sulkeminen Laske konepelti alas ja anna sen
pudota salpaan matalalta (20-25 cm ).
Tarkista lukkiutuminen.
Huomio
Älä paina konepeltiä salpaan, jotta siihen ei tule lommoja.
Moottoriöljy
Tarkista moottoriöljyn määrä
manuaalisesti säännöllisin väliajoin
moottorin vaurioitumisen estämi‐
seksi. Varmista laatuvaatimuksen mukaisen öljyn käyttö. Neste- ja voite‐ luainesuositukset 3 223.
Moottoriöljyn maksimikulutus on
0,6 litraa 1 000:tta kilometriä kohti.
Tarkastus pitää tehdä auton ollessa
vaakasuoralla alustalla. Moottorin on
oltava käyttölämpötilassa ja vähin‐
tään viisi minuuttia sammutettuna.
Vedä mittatikku ulos, pyyhi se
puhtaaksi, työnnä se takaisin niin
pitkälle kuin se menee, vedä ulos ja
lue moottorin öljymäärä.
Lisää öljyä, jos moottorin öljymäärä
on laskenut MIN-merkin kohdalle.

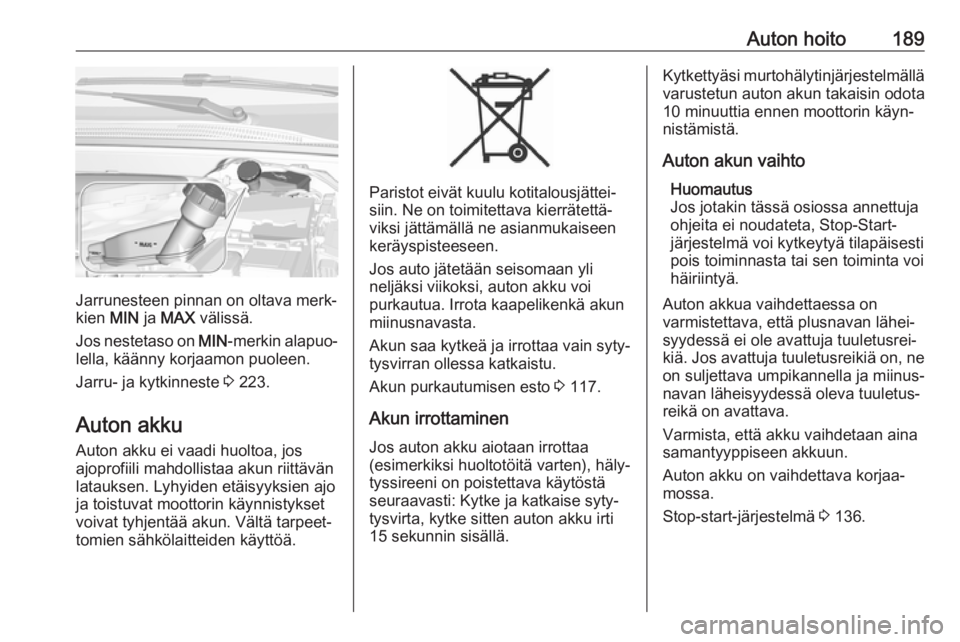

Auton hoito189
Jarrunesteen pinnan on oltava merk‐
kien MIN ja MAX välissä.
Jos nestetaso on MIN-merkin alapuo‐
lella, käänny korjaamon puoleen.
Jarru- ja kytkinneste 3 223.
Auton akku
Auton akku ei vaadi huoltoa, jos
ajoprofiili mahdollistaa akun riittävän
latauksen. Lyhyiden etäisyyksien ajo
ja toistuvat moottorin käynnistykset
voivat tyhjentää akun. Vältä tarpeet‐
tomien sähkölaitteiden käyttöä.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen
keräyspisteeseen.
Jos auto jätetään seisomaan yli
neljäksi viikoksi, auton akku voi
purkautua. Irrota kaapelikenkä akun
miinusnavasta.
Akun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.
Akun purkautumisen esto 3 117.
Akun irrottaminen Jos auton akku aiotaan irrottaa
(esimerkiksi huoltotöitä varten), häly‐
tyssireeni on poistettava käytöstä
seuraavasti: Kytke ja katkaise syty‐
tysvirta, kytke sitten auton akku irti
15 sekunnin sisällä.
Kytkettyäsi murtohälytinjärjestelmällä
varustetun auton akun takaisin odota
10 minuuttia ennen moottorin käyn‐
nistämistä.
Auton akun vaihto Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-Start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta tai sen toiminta voi
häiriintyä.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.
Varmista, että akku vaihdetaan aina
samantyyppiseen akkuun.
Auton akku on vaihdettava korjaa‐
mossa.
Stop-start-järjestelmä 3 136.

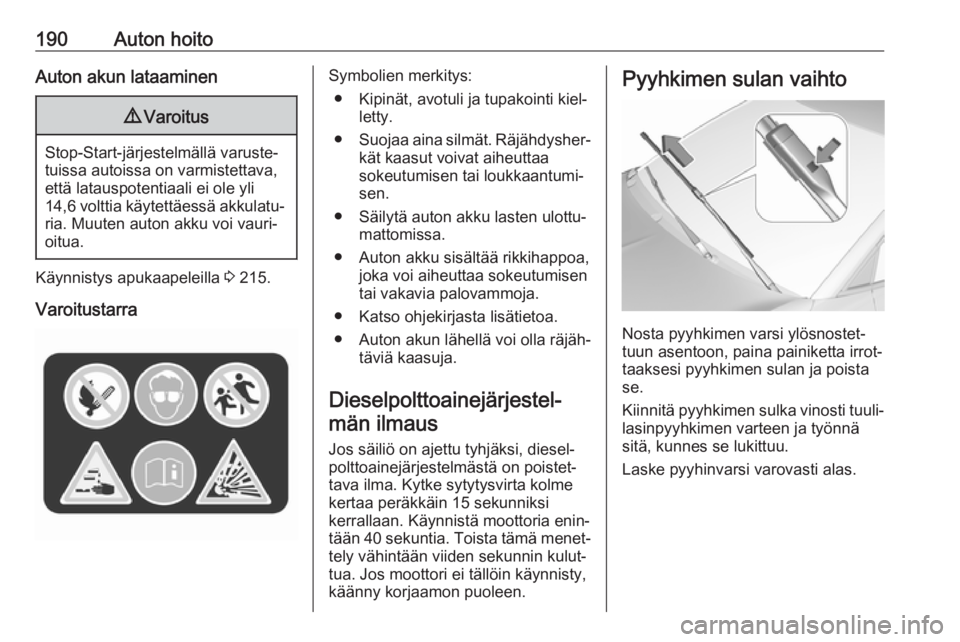

190Auton hoitoAuton akun lataaminen9Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli
14,6 volttia käytettäessä akkulatu‐ ria. Muuten auton akku voi vauri‐
oitua.
Käynnistys apukaapeleilla 3 215.
Varoitustarra
Symbolien merkitys: ● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Auton akun lähellä voi olla räjäh‐ täviä kaasuja.
Dieselpolttoainejärjestel‐ män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmästä on poistet‐
tava ilma. Kytke sytytysvirta kolme
kertaa peräkkäin 15 sekunniksi
kerrallaan. Käynnistä moottoria enin‐
tään 40 sekuntia. Toista tämä menet‐ tely vähintään viiden sekunnin kulut‐
tua. Jos moottori ei tällöin käynnisty,
käänny korjaamon puoleen.Pyyhkimen sulan vaihto
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka vinosti tuuli‐
lasinpyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhinvarsi varovasti alas.

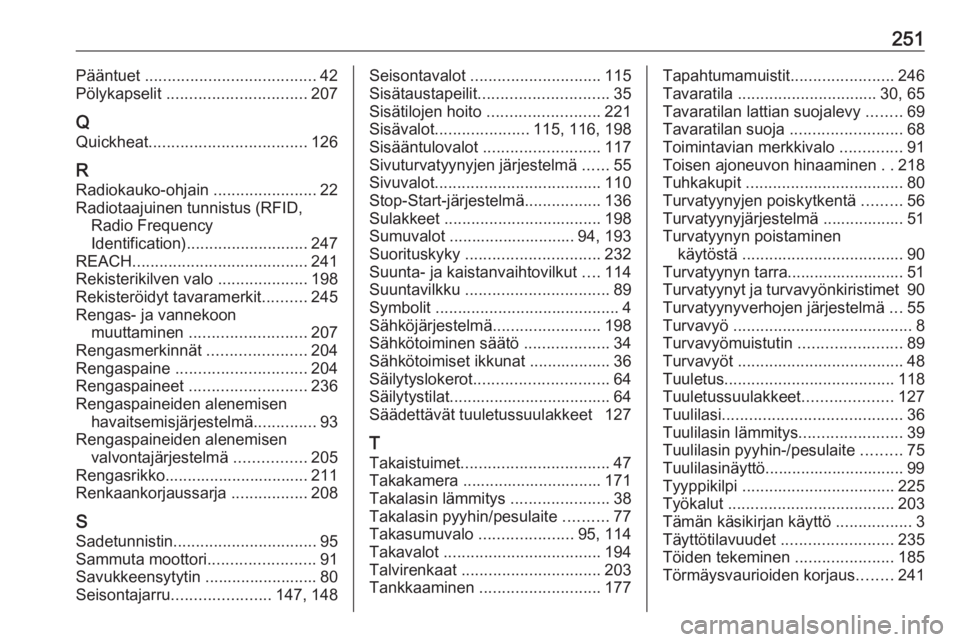

251Pääntuet ...................................... 42
Pölykapselit ............................... 207
Q Quickheat ................................... 126
R Radiokauko-ohjain .......................22
Radiotaajuinen tunnistus (RFID, Radio Frequency
Identification) ........................... 247
REACH ....................................... 241
Rekisterikilven valo ....................198
Rekisteröidyt tavaramerkit ..........245
Rengas- ja vannekoon muuttaminen .......................... 207
Rengasmerkinnät ......................204
Rengaspaine ............................. 204
Rengaspaineet .......................... 236
Rengaspaineiden alenemisen havaitsemisjärjestelmä ..............93
Rengaspaineiden alenemisen valvontajärjestelmä ................205
Rengasrikko................................ 211
Renkaankorjaussarja .................208
S
Sadetunnistin ................................ 95
Sammuta moottori ........................91
Savukkeensytytin ......................... 80
Seisontajarru ...................... 147, 148Seisontavalot ............................. 115
Sisätaustapeilit ............................. 35
Sisätilojen hoito ......................... 221
Sisävalot ..................... 115, 116, 198
Sisääntulovalot .......................... 117
Sivuturvatyynyjen järjestelmä ......55
Sivuvalot ..................................... 110
Stop-Start-järjestelmä .................136
Sulakkeet ................................... 198
Sumuvalot ............................ 94, 193
Suorituskyky .............................. 232
Suunta- ja kaistanvaihtovilkut ....114
Suuntavilkku ................................ 89
Symbolit ......................................... 4
Sähköjärjestelmä ........................198
Sähkötoiminen säätö ...................34
Sähkötoimiset ikkunat .................. 36
Säilytyslokerot .............................. 64
Säilytystilat.................................... 64
Säädettävät tuuletussuulakkeet 127
T
Takaistuimet ................................. 47
Takakamera ............................... 171
Takalasin lämmitys ......................38
Takalasin pyyhin/pesulaite ..........77
Takasumuvalo .....................95, 114
Takavalot ................................... 194
Talvirenkaat ............................... 203
Tankkaaminen ........................... 177Tapahtumamuistit .......................246
Tavaratila ............................... 30, 65
Tavaratilan lattian suojalevy ........69
Tavaratilan suoja .........................68
Toimintavian merkkivalo ..............91
Toisen ajoneuvon hinaaminen ..218
Tuhkakupit ................................... 80
Turvatyynyjen poiskytkentä .........56
Turvatyynyjärjestelmä .................. 51
Turvatyynyn poistaminen käytöstä .................................... 90
Turvatyynyn tarra.......................... 51
Turvatyynyt ja turvavyönkiristimet 90
Turvatyynyverhojen järjestelmä ...55
Turvavyö ........................................ 8
Turvavyömuistutin .......................89
Turvavyöt ..................................... 48
Tuuletus ...................................... 118
Tuuletussuulakkeet ....................127
Tuulilasi ........................................ 36
Tuulilasin lämmitys .......................39
Tuulilasin pyyhin-/pesulaite .........75
Tuulilasinäyttö............................... 99
Tyyppikilpi .................................. 225
Työkalut ..................................... 203
Tämän käsikirjan käyttö .................3
Täyttötilavuudet .........................235
Töiden tekeminen ......................185
Törmäysvaurioiden korjaus ........241
