2018 OPEL CASCADA Īpašnieka rokasgrāmata (in Latvian)

Automašīnas kopšana215Pagrieziet spuldzes patronu
pretēji pulksteņrādītāju kustības
virzienam, lai to atvienotu un
izņemtu no reflektora.
3. Izskrūvējiet spuldzi no patronas, griežot to pretēji pulksteņrādītāju
kustības virzienam.
4. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
5. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Gabarītlukturi
1. Atveriet un noņemiet vāciņu bagāžas nodalījuma vāka
iekšpusē, atskrūvējot tā skrūvi ar
monētu.
2. Bremžu lukturi, miglas lukturis un gabarītlukturi ir veidoti kā gaismasdiožu (LED) masīvs, un tos nevar
mainīt.
Izņemiet spuldzes ietveri, griežot
to pretēji pulksteņrādītāju kustības virzienam.
Pagrieziena rādītāja lukturi ( 1)
Atpakaļgaitas gaismas lukturi ( 2)

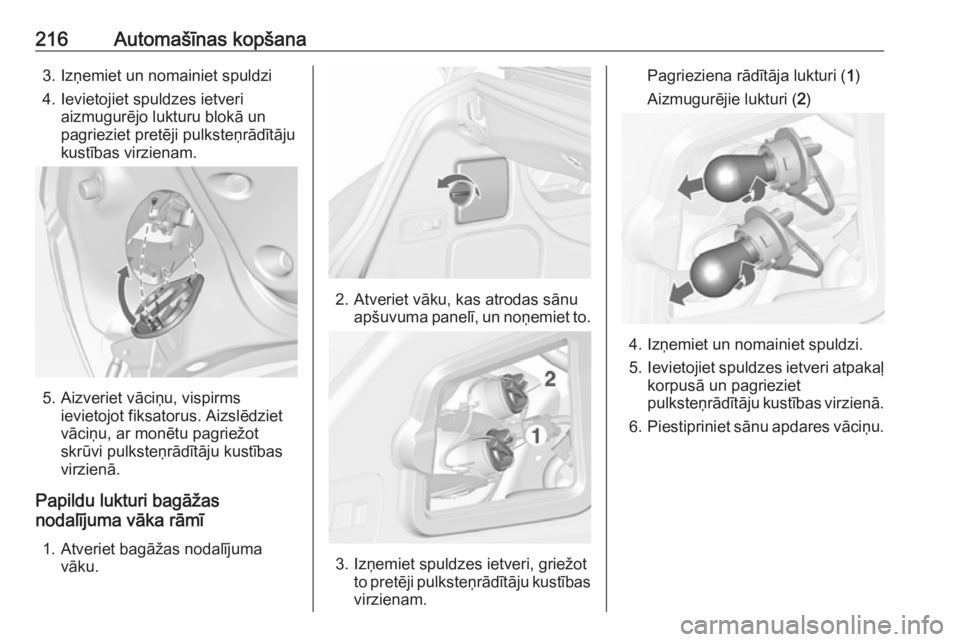

216Automašīnas kopšana3. Izņemiet un nomainiet spuldzi
4. Ievietojiet spuldzes ietveri aizmugurējo lukturu blokā un
pagrieziet pretēji pulksteņrādītāju
kustības virzienam.
5. Aizveriet vāciņu, vispirms ievietojot fiksatorus. Aizslēdziet
vāciņu, ar monētu pagriežot
skrūvi pulksteņrādītāju kustības
virzienā.
Papildu lukturi bagāžas
nodalījuma vāka rāmī
1. Atveriet bagāžas nodalījuma vāku.
2. Atveriet vāku, kas atrodas sānuapšuvuma panelī, un noņemiet to.
3. Izņemiet spuldzes ietveri, griežotto pretēji pulksteņrādītāju kustībasvirzienam.
Pagrieziena rādītāja lukturi ( 1)
Aizmugurējie lukturi ( 2)
4. Izņemiet un nomainiet spuldzi.
5. Ievietojiet spuldzes ietveri atpakaļ
korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Piestipriniet sānu apdares vāciņu.

Automašīnas kopšana217Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.

218Automašīnas kopšana2. Izņemiet lukturi virzienā uz leju,uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri noluktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Salona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.
Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.

Automašīnas kopšana219Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● Motora nodalījuma priekšpusē, kreisajā malā.
● Automašīnām ar stūri kreisajā pusē salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma.
● Aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.

220Automašīnas kopšana
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atbloķējiet vāciņu un lokiet augšup
līdz atdurei. Noņemiet vāciņu, velkot
vertikāli uz augšu.

Automašīnas kopšana221Nr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana,
aizdedzes sistēma4Degvielas iesmidzināšana,
aizdedzes sistēma5–6Spoguļu apsilde7Ventilatora vadība8Lambda sensors, dzinēja dzesē‐
šana9Aizmugurējā loga sensors10Automašīnas akumulatora
sensors11Bagāžnieka pārsega atbloķē‐
šana12Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība13ABS vārsti14–15Motora vadības modulis16StarterisNr.Elektriskā ķēde17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektriskais
centrs22Kreisās puses tālā gaisma (halo‐ gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas/izslēgšanas
sistēma29Elektriski vadāmā stāvbremze30ABS sūknis31–32Drošības gaisa spilvensNr.Elektriskā ķēde33Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Elektriskie logi, lietus sensors,
ārējais spogulis36Klimata kontrole37–38Vakuumsūknis39Degvielas sistēmas vadības
modulis40Vējstikla mazgāšanas sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44–45Radiatora ventilators46–47Signāltaure48Radiatora ventilators49Degvielas sūknis

222Automašīnas kopšanaNr.Elektriskā ķēde50Priekšējo lukturu līmeņošana,
adaptīvais priekšējais apgai‐
smojums51–52Papildu sildītājs, dīzeļmotors53Pārnesumkārbas vadības
modulis, motora vadības
modulis54Vakuumsūknis, instrumentu
paneļa bloks, apsildes sistēmas
ventilācija, gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu, tad atveriet vāku un
nolokiet to uz leju.
