Pleje af bilen199SideblinkAfmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.

200Pleje af bilen
3. Afmonter pæreholderen fralampehuset ved at dreje mod uret.
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet på et værksted.
Lampe i lastrumFå pærerne udskiftet på et værksted.
Instrumentlys Få pærerne udskiftet på et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● Fortil i venstre side af motorrum‐ met,
● På venstrestyrede biler i kabinen
bag opbevaringsrummet, eller i
højrestyrede biler bag handske‐
rummet,
● Bag et dæksel i venstre side af lastrummet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.

Pleje af bilen201

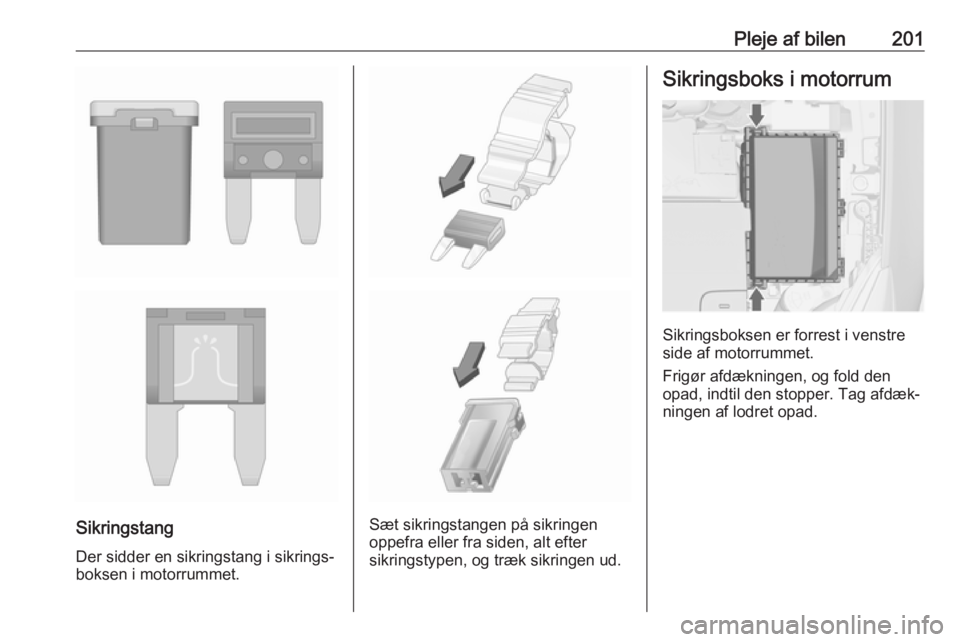

SikringstangDer sidder en sikringstang i sikrings‐boksen i motorrummet.Sæt sikringstangen på sikringen
oppefra eller fra siden, alt efter
sikringstypen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

202Pleje af bilenNr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning,tændingssystem4Brændstofindsprøjtning,
tændingssystem5–6Spejlvarme7Blæserstyring8Lambdasonde, motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter, automatisk
tilkobling af nærlys13ABS-ventiler14–15MotorstyreenhedNr.Strømkreds16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk central bag22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS-pumpe31–32Airbag

Pleje af bilen203Nr.Strømkreds33Adaptive forlygter, automatisk
tilkobling af nærlys34Udstødningsgasrecirkulation35El-ruder, regnsensor, sidespejle36Klimastyring37–38Vacuumpumpe39Brændstofsystem-styreenhed40Forrudevasker41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44–45Køleventilator46–47Horn48Køleventilator49BrændstofpumpeNr.Strømkreds50Forlygteindstilling, adaptive
forlygter51–52Ekstra varmeapparat, diesel‐
motor53Gearkassestyreenhed, motor‐
styreenhed54Vakuumpumpe, instrumentpa‐
nelgruppe, varme-, ventilations-
og airconditionsystem
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i
instrumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og
fjern det.

204Pleje af bilen
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.
Nr.Strømkreds1Displays2Karrosserielektronikenhed,
udvendige lygter3Karrosserielektronikenhed,
udvendige lygter4Infotainment-system5Infotainment-system, instrument6Stikdåse, lighter7Stikkontakt8Karrosseristyreenhed, venstre
nærlys9Karrosseristyreenhed, højre
nærlys10Karrosseristyreenhed, dørlåse11Kabineblæser12Elindstilling af førersæde13El-sæde, passager14Diagnosestik15AirbagNr.Strømkreds16Relæ for bagagerumsklap17Klimaanlæg18Servicediagnose19Karrosseristyreenhed, bremse‐
lygter, baglygter, kabinelys20–21Instrumentbræt22Tændingssystem23Karrosseristyreenhed24Karrosseristyreenhed25–26Bagagerummets ekstra strøm‐
udtag
Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af bagagerummet bag et dæksel.

Pleje af bilen205
Tag dækslet af.
Sikringsboks
Nr.Strømkreds1Styreenhed for kaleche, højre el-
skinne2–3Parkeringspilot4Selektiv katalysatorreduktions-
system5–6–7Elektrisk indstilleligt sæde8Styreenhed for kaleche9Selektiv katalysatorreduktions-
system10Selektiv katalysatorreduktions-
system11Anhængermodul, dæktrykover‐
vågning og bakkamera12Styreenhed for kaleche,
baglygter13–Nr.Strømkreds14Bagsæde elektrisk indfældning15–16Sædeventilation, bakkamera,
styreenhed for kaleche17–18–19Opvarmning af rat20–21Sædevarme22–23Styreenhed for kaleche, venstre
el-skinne24Selektiv katalysatorreduktions-
system25–26Koblingssikring for ikke logistisk
funktion27Passiv indstigning28–

206Pleje af bilenNr.Strømkreds29Hydraulikenhed30–31–32Flex RideBilens værktøj
Værktøj
Biler med reservehjul
Åbn lastgulvafdækningen. Donkraf‐
ten, værktøjet og en rem til fastgø‐
relse af et beskadiget hjul ligger i
værktøjskassen under reservehjulet i
bagagerummet.
Hjulnøglen og trækringen er i værk‐
tøjsposen anbragt i reservehjulbrøn‐
den nær værktøjskassen. Værktøjs‐
tasken er fastspændt med en rem til
surringsstangen. Fjern værktøjskas‐
sens og værktøjstaskens rem fra
surringsstangen for at få adgang til
værktøjet.
Reservehjul 3 219.
Biler uden reservehjul
Noget værktøj og trækringen er
anbragt i en værktøjskasse i lastrum‐
met under gulvafdækningen.
