2018 OPEL ASTRA J Uživatelská příručka (in Czech)

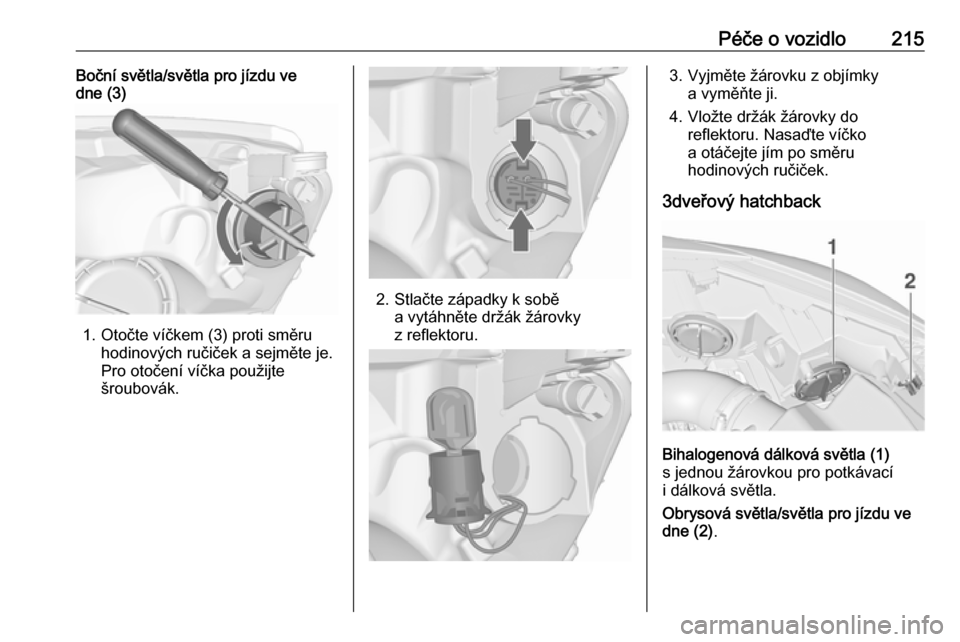

Péče o vozidlo215Boční světla/světla pro jízdu ve
dne (3)
1. Otočte víčkem (3) proti směru
hodinových ručiček a sejměte je.
Pro otočení víčka použijte šroubovák.
2. Stlačte západky k sobě a vytáhněte držák žárovky
z reflektoru.
3. Vyjměte žárovku z objímky a vyměňte ji.
4. Vložte držák žárovky do reflektoru. Nasaďte víčko
a otáčejte jím po směru
hodinových ručiček.
3dveřový hatchback
Bihalogenová dálková světla (1)
s jednou žárovkou pro potkávací
i dálková světla.
Obrysová světla/světla pro jízdu ve
dne (2) .

216Péče o vozidloPotkávací/dálkové světlo (1)
1. Otočte víčkem (1) proti směruhodinových ručiček a sejměte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Stisknutím přídržného výčnělku odpojte držák žárovky od
konektoru.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Obrysová světla/světla pro jízdu ve
dne (2)
1. Otočte paticí žárovky (2) proti
směru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.

Péče o vozidlo217
2. Vyjměte žárovku z patice tahem.3. Vyměňte a vložte novou žárovku do patice.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
Adaptivní přední osvětlení9 Nebezpečí
Adaptivní přední osvětlení
používá xenonové světlomety.
Xenonové světlomety pracují pod
velmi vysokým napětím.
Nedotýkejte se jich. Žárovky
nechte vyměnit v servisu.
Obrysová světla/světla pro jízdu ve
dne jsou zkonstruována ze svítivých
diod (LED) a nelze je měnit.
Žárovky pro osvětlení pro zahýbání
lze měnit.
Osvětlení pro zahýbání
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.

218Péče o vozidlo2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Odpojte patici žárovky od konektoru tahem.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Světla do mlhy
3dveřový hatchback
1. Pomocí šroubováku vyklesněte kryt z prohlubně a kryt
demontujte.
2. Odšroubujte oba šrouby a vyndejte sestavu světla
z nárazníku.

Péče o vozidlo2193. Otočte patici žárovky proti směruhodinových ručiček a vyjměte ji
z tělesa reflektoru.
4. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
5. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
6. Vložte patici žárovky do tělesa reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
7. Utáhněte oba šrouby a namontujte sestavu světel.
8. Smontujte a zajistěte kryt.
4dveřový notchback1. Šroubovákem uvolněte obě víčka ve vyznačeném místě.
2. Odšroubujte oba šroubya vyndejte sestavu směrového
světla z nárazníku.
3. Odšroubujte tři šrouby a vyndejte sestavu světla do mlhy
z nárazníku.
4. Otočte patici žárovky proti směru hodinových ručiček a vyjměte ji
z tělesa reflektoru.
5. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
6. Vyměňte a zasuňte patici žárovky
do tělesa reflektoru, otočte patici
žárovky ve směru hodinových
ručiček a připojte konektor.
7. Připevněte sestavu světla do mlhy do nárazníku a upevněte
třemi šrouby.

220Péče o vozidlo8. Připevněte sestavu směrovéhosvětla do nárazníku a upevněte
dvěma šrouby.
9. Nasuňte obě víčka.
Přední ukazatele směru
3dveřový hatchback
1. Otočte víčkem (1) proti směru hodinových ručiček a sundejte je.
2. Otočte patici žárovky proti směruhodinových ručiček a vytáhněte ji
z tělesa reflektoru.
3. Vyjměte žárovku z patice otáčením proti směru hodinových
ručiček.
4. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
5. Vložte patici žárovky do tělesa reflektoru a otočte ji ve směru
hodinových ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
4dveřový notchback
1. Šroubovákem uvolněte obě víčka ve vyznačeném místě.

Péče o vozidlo221
2. Odšroubujte oba šroubya vyndejte sestavu světla
z nárazníku.
3. Stisknutím obou přídržných jazýčků odpojte patici žárovky od
tělesa reflektoru.
4. Stisknutím přídržného výčnělku odpojte konektor od patice
žárovky.
5. Vyjměte a vyměňte patici žárovky
s žárovkou.
6. Vložte patici žárovky do tělesa reflektoru a připojte konektor.
7. Připevněte sestavu světla do nárazníku a upevněte oběma
šrouby.
8. Nasuňte obě víčka.
4dveřový notchback s předním
nárazníkem Sport/GSi
Žárovky jsou přístupné zespodu
vozidla.
1. Uvolněte pružinu a poté ji zvedněte směrem dozadu.
2. Z tělesa reflektoru vytáhněte ven patici žárovky i se žárovkou.

222Péče o vozidlo
3. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
4. Vyjměte a vyměňte patici žárovky
s žárovkou.
5. Připojte konektor.
6. Vložte patici žárovky do tělesa reflektoru.
7. Natočte pružinovou příchytku směrem dopředu a zajistěte ji.
Koncová světla
3dveřový hatchback
1. Uvolněte kryt na příslušné straně a odmontujte ho.
2. Zevnitř rukou odšroubujte obě plastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Odpojte konektor kabeláže od držáku žárovky.
