2018 OPEL ASTRA J Instruksjonsbok

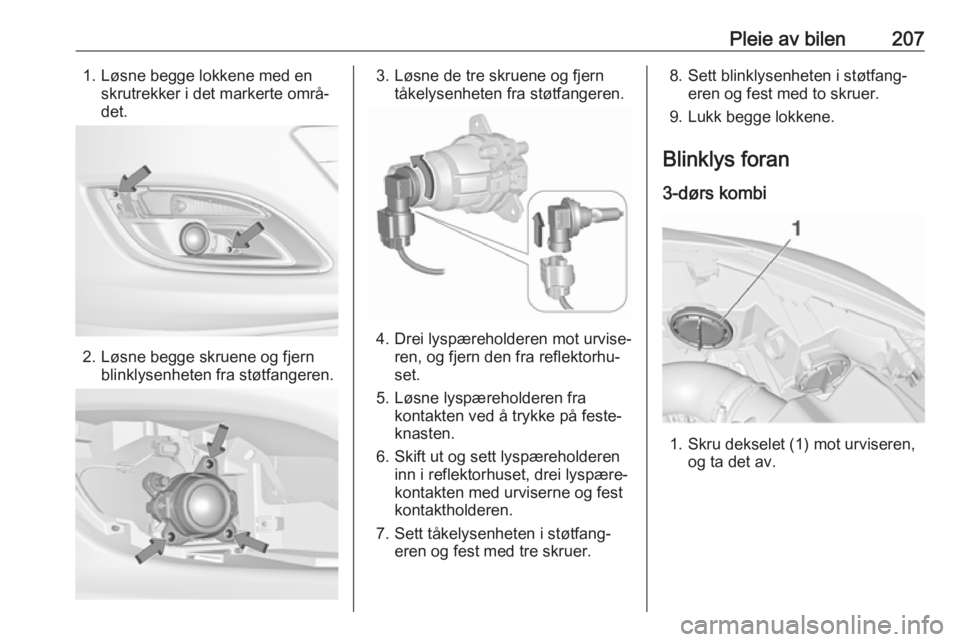

Pleie av bilen2071. Løsne begge lokkene med enskrutrekker i det markerte områ‐
det.
2. Løsne begge skruene og fjern blinklysenheten fra støtfangeren.
3. Løsne de tre skruene og fjerntåkelysenheten fra støtfangeren.
4. Drei lyspæreholderen mot urvise‐ren, og fjern den fra reflektorhu‐
set.
5. Løsne lyspæreholderen fra kontakten ved å trykke på feste‐
knasten.
6. Skift ut og sett lyspæreholderen inn i reflektorhuset, drei lyspære‐
kontakten med urviserne og fest
kontaktholderen.
7. Sett tåkelysenheten i støtfang‐ eren og fest med tre skruer.
8. Sett blinklysenheten i støtfang‐eren og fest med to skruer.
9. Lukk begge lokkene.
Blinklys foran
3-dørs kombi
1. Skru dekselet (1) mot urviseren, og ta det av.

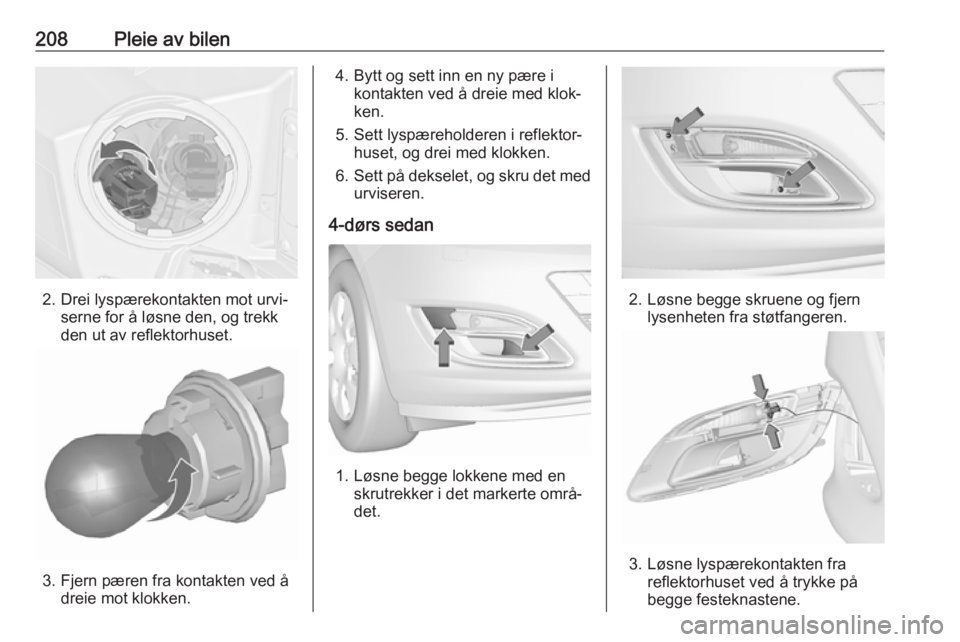

208Pleie av bilen
2. Drei lyspærekontakten mot urvi‐serne for å løsne den, og trekk
den ut av reflektorhuset.
3. Fjern pæren fra kontakten ved å dreie mot klokken.
4. Bytt og sett inn en ny pære ikontakten ved å dreie med klok‐
ken.
5. Sett lyspæreholderen i reflektor‐ huset, og drei med klokken.
6. Sett på dekselet, og skru det med
urviseren.
4-dørs sedan
1. Løsne begge lokkene med en skrutrekker i det markerte områ‐
det.
2. Løsne begge skruene og fjern lysenheten fra støtfangeren.
3. Løsne lyspærekontakten frareflektorhuset ved å trykke på
begge festeknastene.

Pleie av bilen209

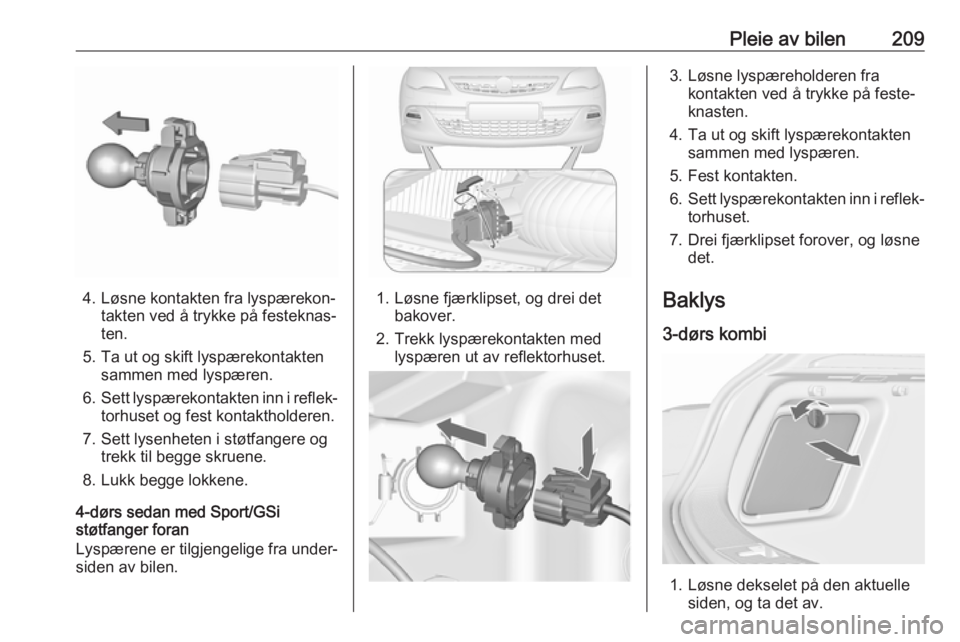

4. Løsne kontakten fra lyspærekon‐takten ved å trykke på festeknas‐
ten.
5. Ta ut og skift lyspærekontakten sammen med lyspæren.
6. Sett lyspærekontakten inn i reflek‐
torhuset og fest kontaktholderen.
7. Sett lysenheten i støtfangere og trekk til begge skruene.
8. Lukk begge lokkene.
4-dørs sedan med Sport/GSi
støtfanger foran
Lyspærene er tilgjengelige fra under‐
siden av bilen.1. Løsne fjærklipset, og drei det bakover.
2. Trekk lyspærekontakten med lyspæren ut av reflektorhuset.
3. Løsne lyspæreholderen fra kontakten ved å trykke på feste‐
knasten.
4. Ta ut og skift lyspærekontakten sammen med lyspæren.
5. Fest kontakten.
6. Sett lyspærekontakten inn i reflek‐
torhuset.
7. Drei fjærklipset forover, og løsne det.
Baklys
3-dørs kombi
1. Løsne dekselet på den aktuelle siden, og ta det av.

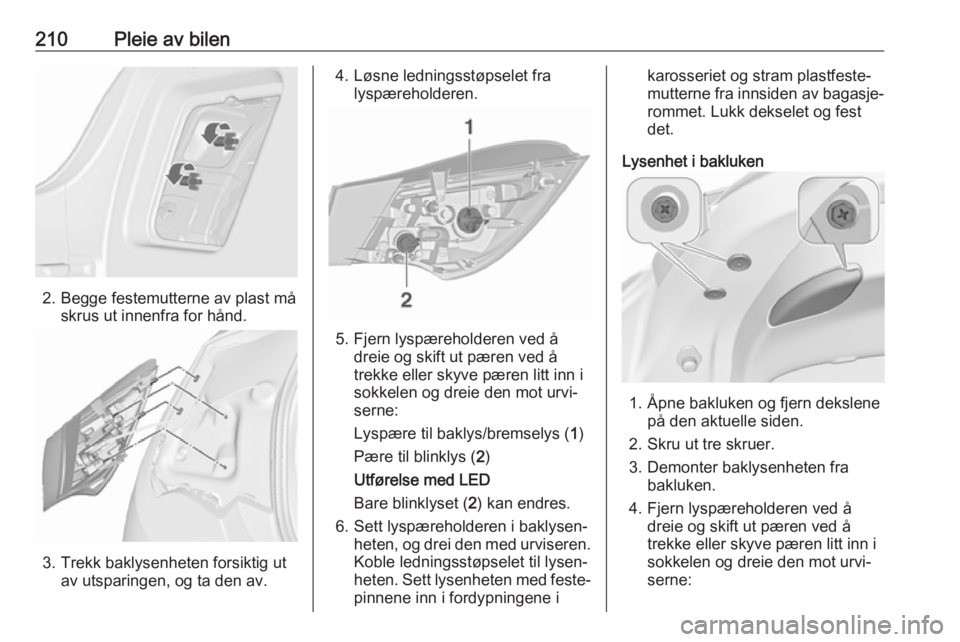

210Pleie av bilen
2. Begge festemutterne av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Løsne ledningsstøpselet fralyspæreholderen.
5. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Lyspære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
Utførelse med LED
Bare blinklyset ( 2) kan endres.
6. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.
Koble ledningsstøpselet til lysen‐
heten. Sett lysenheten med feste‐ pinnene inn i fordypningene i
karosseriet og stram plastfeste‐
mutterne fra innsiden av bagasje‐
rommet. Lukk dekselet og fest
det.
Lysenhet i bakluken
1. Åpne bakluken og fjern dekslene på den aktuelle siden.
2. Skru ut tre skruer.
3. Demonter baklysenheten fra bakluken.
4. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:

Pleie av bilen211
Baklys (1)
Tåkebaklys/ryggelys ( 2),
avhengig av side
Utførelse med LED
Kun tåkebaklys henholdsvis
ryggelys ( 2), avhengig av side på
bilen, kan skiftes.
5. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.
Fest baklysenheten i bakluken, og stram skruene. Fest alle deks‐
lene.
4-dørs sedan
1. Ta av dekselet på den aktuelle siden.
2.To festemuttere av plast må skrus
ut innenfra for hånd.
3. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av.
Kontroller at ledningsføringen
holder seg på plass.
4. Løsne ledningsstøpselet fra lyspæreholderen.

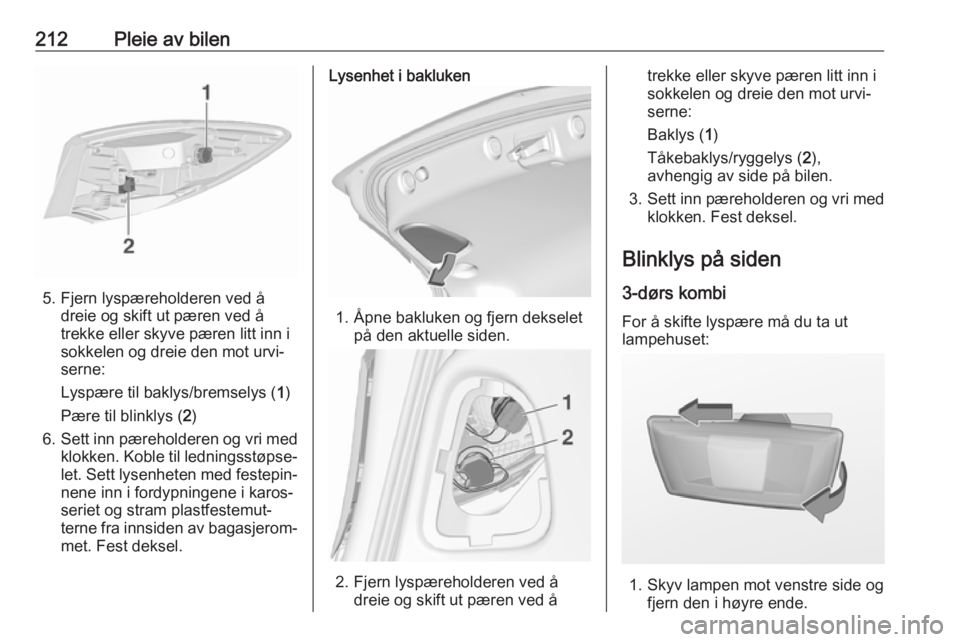

212Pleie av bilen
5. Fjern lyspæreholderen ved ådreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Lyspære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
6. Sett inn pæreholderen og vri med
klokken. Koble til ledningsstøpse‐ let. Sett lysenheten med festepin‐ nene inn i fordypningene i karos‐
seriet og stram plastfestemut‐
terne fra innsiden av bagasjerom‐ met. Fest deksel.
Lysenhet i bakluken
1. Åpne bakluken og fjern dekselet på den aktuelle siden.
2. Fjern lyspæreholderen ved ådreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2),
avhengig av side på bilen.
3. Sett inn pæreholderen og vri med
klokken. Fest deksel.
Blinklys på siden
3-dørs kombi For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.

Pleie av bilen213

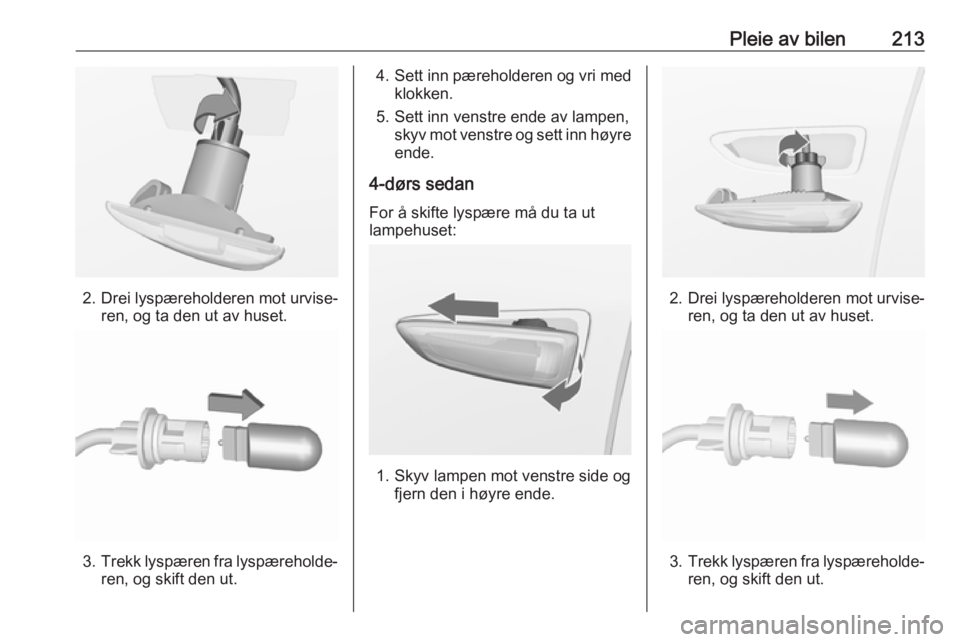

2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
4-dørs sedan
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

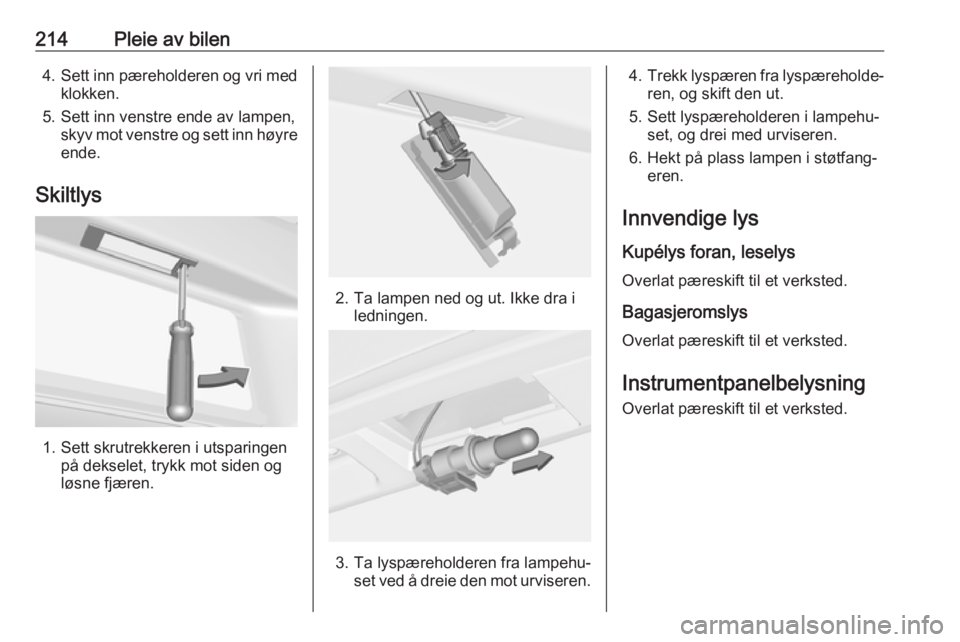

214Pleie av bilen4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
InstrumentpanelbelysningOverlat pæreskift til et verksted.
