2018 OPEL ADAM Uživatelská příručka (in Czech)

Úložné prostory55

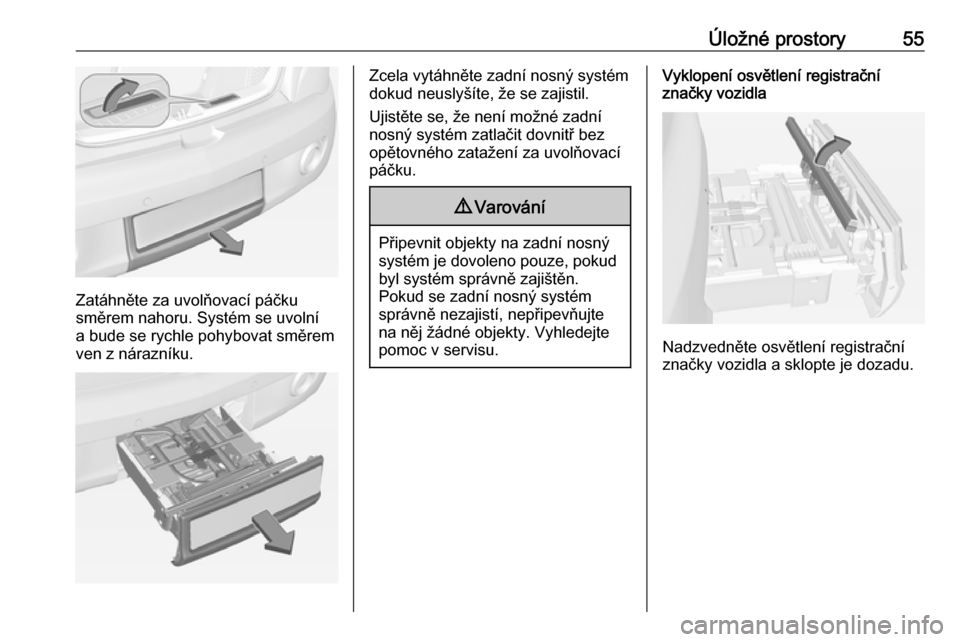

Zatáhněte za uvolňovací páčku
směrem nahoru. Systém se uvolní
a bude se rychle pohybovat směrem
ven z nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.
Vyklopení osvětlení registrační
značky vozidla
Nadzvedněte osvětlení registrační
značky vozidla a sklopte je dozadu.

56Úložné prostoryVyklopení koncových světel
Otočte závěsy obou koncových světel
dozadu až na doraz.
Otočte obě koncová světla dozadu až
na doraz.
Vyklopení úchytu kol
Sundejte popruh a vyklopte úchyt.
Zajištění zadního nosného systému
Sejměte popruh a otočte obě upínací
páčky co nejvíce do strany.
Jinak nelze zaručit bezpečnou
funkčnost.

Úložné prostory57Montáž nosiče jízdních kol
Nadzvedněte nosič vzadu (1)
a potáhněte je dozadu.
Vyklopte nosič (2) nahoru.
Zatlačte nosič (1) a otočte rukojeť (2) dozadu tak, aby zaklesla.
Stiskněte tlačítko (1) a vysuňte levou
část nosiče (2).
Stiskněte tlačítko (1) a zasuňte levou
část nosiče do pravé části (2).
Připevnění adaptéru
Při přepravě dvou jízdních kol se
musí před upevněním prvního kola
nejdříve připevnit adaptér.
1. Podle vyobrazení namontujte adaptér na zadní nosný systém.

58Úložné prostory
2. Otočte páku (1) dopředua podržte ji. Potom spusťte
adaptér (2) vzadu.
3. Uvolněte páku a zkontrolujte, zda je adaptér spolehlivě zajištěn.
4. Chcete-li sklopit zadní nosný systém dozadu, veďte popruh
k adaptéru pod pákou. Upevněte
popruh.
Připevnění prvního jízdního kola
1. Otočte pedály do polohy podle vyobrazení a vložte jízdní kolo do
úchytu pro kola.
Jízdní kolo musí stát v úchytech
uprostřed.
2. Připevněte krátký montážní držák
k rámu jízdního kola. Připevněte
otočením knoflíku ve směru
hodinových ručiček.

Úložné prostory593. Pomocí upevňovacích popruhůzajistěte obě kola jízdního kola
k úchytům kol.
4. Zkontrolujte jízdní kolo a ujistěte se o jeho zajištění.Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Připevnění druhého jízdního kola
Druhé jízdní kolo se připevňuje
podobně jako první jízdní kolo. Kromě toho se musí provést několik dalších
kroků:
1. Před nasazením jízdního kola vždy otočte pedály do vhodné
polohy.2. Umístěte jízdní kola do zadního nosného systému střídavě vlevo
a vpravo.
3. Jízdní kolo vzadu vyrovnejte s jízdním kolem vepředu. Náboje
kol se nesmí navzájem dotýkat.
4. Zadní jízdní kolo připevněte pomocí dlouhého montážního
držáku a upevňovacích popruhů podle postupu pro jízdní kolo
umístěné vepředu. Montážní
držáky se musí připevnit
rovnoběžně.5. Dále zajistěte obě kola zadního jízdního kola k vybráním pro kola
pomocí napínacích popruhů.
Pro zlepšení viditelnosti
doporučujeme na jízdní kolo vzadu
připevnit výstražnou ceduli.
Sklopení zadního nosného systému
dozadu
Aby byl přístupný zavazadlový
prostor, zadní nosný systém se musí
sklopit dozadu.

60Úložné prostory● Bez připevněného adaptéru:
Potlačte páku (1), vyklesněte ji
a podržte.
Potáhněte nosič (2) dozadu
a sklopte zadní nosný systém.
● S připevněným adaptérem:
9 Varování
Dávejte pozor při vypojování
zadního nosného systému,
protože se systém nakloní
dozadu. Riziko poranění.
Jednou rukou podržte rám (1)
zadního kola a zatáhněte za
poutko (2) a rám uvolněte.
Podržte zadní kolo oběma
rukama a sklopte zadní nosný
systém dozadu.
Jakmile se zadní nosný systém sklopí
zpátky, aktivují se koncová světla,
aby byl vůz lépe vidět.
9 Varování
Při opětovném vyklápění zadního
nosného systému dopředu musí
systém spolehlivě zaklesnout.
Demontáž jízdních kol
Povolte upevňovací popruhy obou kol
jízdního kola.
Otočte knoflíkem doleva a sejměte
montážní držáky.
Odpojování adaptéru 1. Sklopte úchyty kol dovnitř.
2. Sundejte popruh.

Úložné prostory61
3. Otočte páku (1) dopředua podržte ji.
4. Nadzvedněte adaptér (2) vzadu a vytáhněte jej.
Demontáž nosiče jízdních kol
Stiskněte tlačítko (1) a vysuňte horní
část nosiče (2).
Stiskněte tlačítko (1) a nasaďte zpět
nosič (2).
Umístěte montážní držák podle
vyobrazení na obrázku.
Otočením rukojeti (1) stranou
proveďte odjištění a zvedněte stojan
(2).

62Úložné prostory
Sklopte nosič dozadu a potom jej
tlačte dopředu, dokud se nezastaví
(1).
Zatlačte rám vzadu (2) dolů.
Sklopte úchyt kol dovnitř
Sklopte úchyt kol dovnitř. Připevněte
popruh.Pečlivě umístěte oba popruhy.
Odjištění zadního nosného systému
Otočte obě upínací páky co nejvíce
dovnitř. Připevněte popruh.
Sklopení koncových světel
Nejdříve otočte obě koncová světla
(1) dopředu až na doraz.
Potom otočte závěsy (2) dopředu až
na doraz.
