Soins du véhicule21511. Fermer le support de roue desecours vide en tournant leboulon hexagonal dans le sens
horaire de manière successive à
l'aide de la clé de roue.
12. Ranger la clé de roue et le cric dans la boîte à outils du plancher
du véhicule.
13. Fermer le tapis de coffre.
Rangement d'une roue
endommagée dans le coffre
Le support de roue de secours n'est
pas conçu pour une autre taille de
roue que celle de la roue de secours.
Une roue endommagée plus large
que la roue de secours doit être
rangée dans le coffre et fixée par une sangle. Outillage de bord 3 197.Roues avec une taille de pneu allant
jusqu'à 195/55 R16 1. Retirer le tapis de sol du coffre et soulever le plancher du coffre.
Ranger les deux derrière les
dossiers relevés des sièges
arrière.
2. Détordre l'écrou à oreilles et reti‐ rer la boîte à outils.
3. Placer la roue endommagée en position verticale droite dans la
boîte de roue de secours, orientée
vers l'avant.4. Retirer la sangle 1 de la boîte à
outils et placer l'extrémité de boucle de la sangle dans l'anneau d'arrimage de droite.
5. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐ ment à l'anneau d'arrimage.

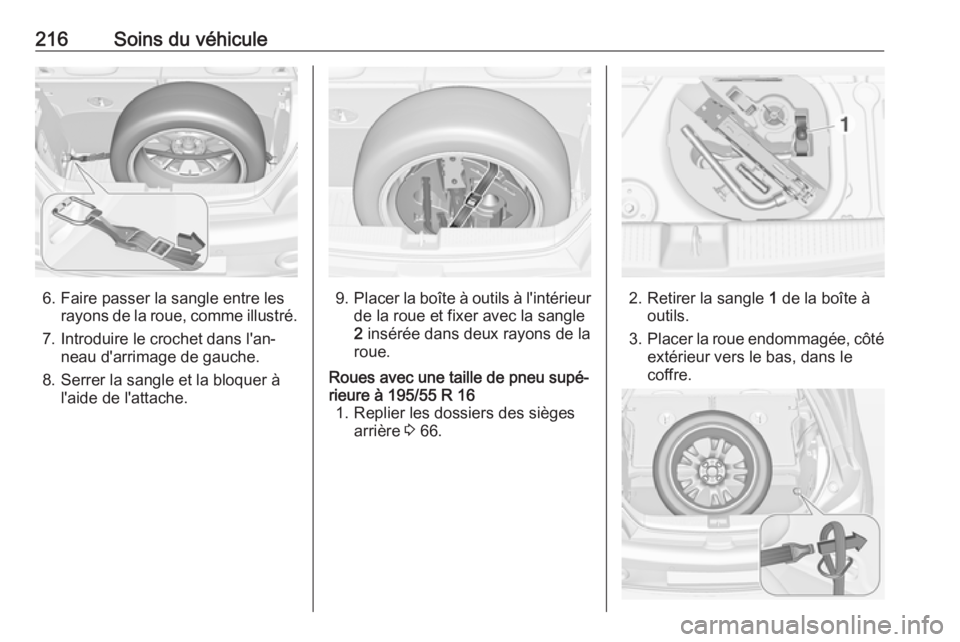

216Soins du véhicule
6. Faire passer la sangle entre lesrayons de la roue, comme illustré.
7. Introduire le crochet dans l'an‐ neau d'arrimage de gauche.
8. Serrer la sangle et la bloquer à l'aide de l'attache.9. Placer la boîte à outils à l'intérieur
de la roue et fixer avec la sangle
2 insérée dans deux rayons de la
roue.
Roues avec une taille de pneu supé‐
rieure à 195/55 R 16 1. Replier les dossiers des sièges arrière 3 66.
2. Retirer la sangle 1 de la boîte à
outils.
3. Placer la roue endommagée, côté
extérieur vers le bas, dans le
coffre.

Soins du véhicule2174.Sortir la sangle 1 et placer l'extré‐
mité de boucle de la sangle dans
l'anneau d'arrimage de droite.
5. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'àce que la sangle soit fixée ferme‐
ment à l'anneau d'arrimage.
6. Faire passer la sangle entre les rayons de la roue, comme illustré.
7. Introduire le crochet dans l'an‐ neau d'arrimage de gauche.
8. Serrer la sangle et la bloquer à l'aide de l'attache.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à une sangle.
Roue de dépannage temporaire
Avertissement
L'utilisation de la roue de dépan‐
nage temporaire peut affecter la tenue de route. Faire remplacer ou réparer le pneu défectueux dès
que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.
Si votre véhicule a une crevaison à l'arrière lors du remorquage d'un
autre véhicule, monter la roue de
dépannage temporaire à l'avant et la
roue de plein format à l'arrière.
Chaînes à neige 3 206.
Roue de secours avec pneu à
sens de roulement imposé
Dans la mesure du possible, monter
les pneus à sens de roulement
imposé de sorte qu'ils roulent dans le
sens de la marche. Le sens de rota‐
tion est reconnaissable à un symbole
(par exemple une flèche) placé sur le
flanc du pneu.

218Soins du véhiculeEn cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que
possible et le poser à la place de la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne peut pas être trop inférieure à celle de la batte‐
rie déchargée.

Soins du véhicule219● Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie de
véhicule déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant toute l'opération, ne pas
se pencher sur la batterie.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
● Serrer le frein de stationnement, mettre la boîte de vitesses au
neutre (point mort).
● Ouvrir les capuchons de protec‐ tion de borne positive des deux
batteries de véhicule.
Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câble noir à un point de masse duvéhicule tel que le bloc moteur ouun boulon de fixation du moteur.
Le raccorder aussi loin que
possible de la batterie de véhicule
déchargée, à au moins 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de cinq minutes, démar‐ rer l'autre moteur. Les tentatives
de démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de une minute entre
elles.
3. Faire tourner les deux moteurs pendant environ trois minutes auralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.

220Soins du véhiculeRemorquageRemorquage du véhiculeL'œillet de remorquage se trouve
dans l'outillage du véhicule 3 197.Adam
1. Désengager le bouchon en pous‐
sant vers la position repérée.2. Visser l'œillet de remorquage aumaximum et jusqu'à ce qu'il soit
en position horizontale.
3. Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
Commutateurs Adam
1. Désengager le petit cache à l'aide
d'un tournevis à l'endroit indiqué.

Soins du véhicule2212. Visser l'œillet de remorquage aumaximum et jusqu'à ce qu'il soit
en position horizontale.
3. Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.Généralités
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir
débloquer le volant et actionner les feux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Déplacer le levier sélecteur sur le
point mort.
Desserrer le frein de stationnement.Avertissement
Démarrer lentement. Ne pas conduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Mettre en marche le système de recy‐ clage de l'air et fermer les fenêtres
afin d'éviter toute pénétration des gaz
d'échappement du véhicule tracteur.
Les véhicules à boîte de vitesses
automatisée : le véhicule doit unique‐ ment être remorqué dans le sens de
la marche avant, avec l'essieu avant
soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Insérer le bouchon et l'engager dans
le pare-chocs avant.Remorquage d'un autre
véhicule
Adam
Insérer un tournevis dans la fente sur
la partie basse courbe du capuchon.
Désengager le capuchon en enfon‐
çant avec précaution le tournevis vers le bas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 197.

222Soins du véhicule
Visser l'œillet de remorquage au
maximum et jusqu'à ce qu'il soit en
position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non pour récupérer un véhicule enlisé.
Avertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Après le remorquage, dévisser l'œil‐
let de remorquage.
Insérer le bouchon et l'engager dans
le pare-chocs.
Commutateurs Adam
Le remorquage d'un autre véhicule
n'est pas possible.
Soins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser un agent dégivrant que si cela est absolumentnécessaire car son effet dégraissant
entrave le fonctionnement du
verrouillage. Après avoir utilisé un
produit dégivrant, faire regraisser les
barillets par un atelier.
LavageAdam sans toit ouvrant pliant:
La peinture du véhicule est soumise
à des agressions extérieures. Il
convient dès lors de laver et de lustrer
la voiture régulièrement. Préférer un
programme avec application d'une
couche de cire protectrice en cas
d'utilisation d'une station de lavage
automatique. Restrictions relatives
