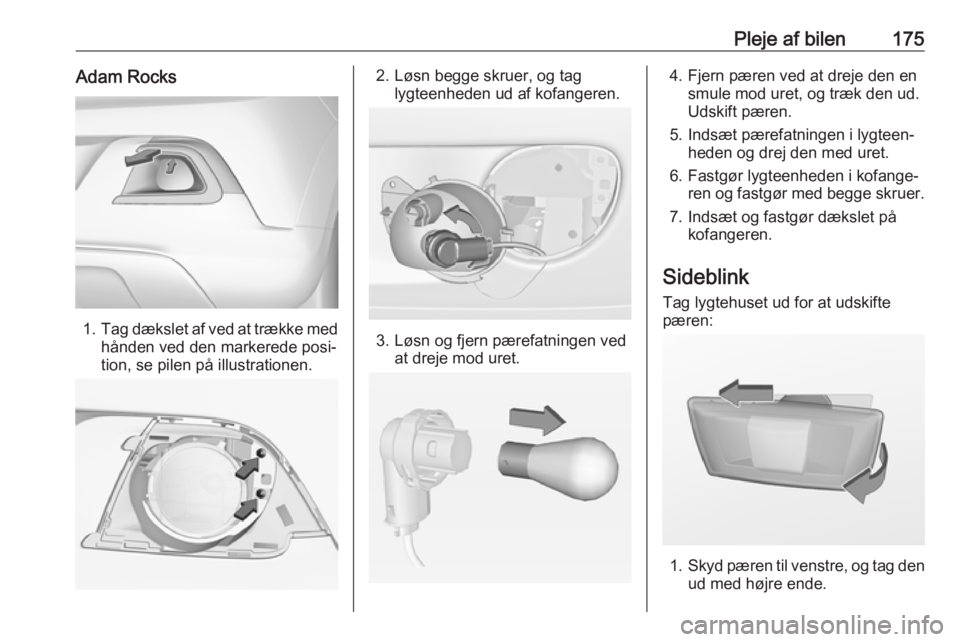

Pleje af bilen175Adam Rocks
1.Tag dækslet af ved at trække med
hånden ved den markerede posi‐
tion, se pilen på illustrationen.
2. Løsn begge skruer, og tag lygteenheden ud af kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.
4. Fjern pæren ved at dreje den en smule mod uret, og træk den ud.
Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Fastgør lygteenheden i kofange‐ ren og fastgør med begge skruer.
7. Indsæt og fastgør dækslet på kofangeren.
Sideblink
Tag lygtehuset ud for at udskifte pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

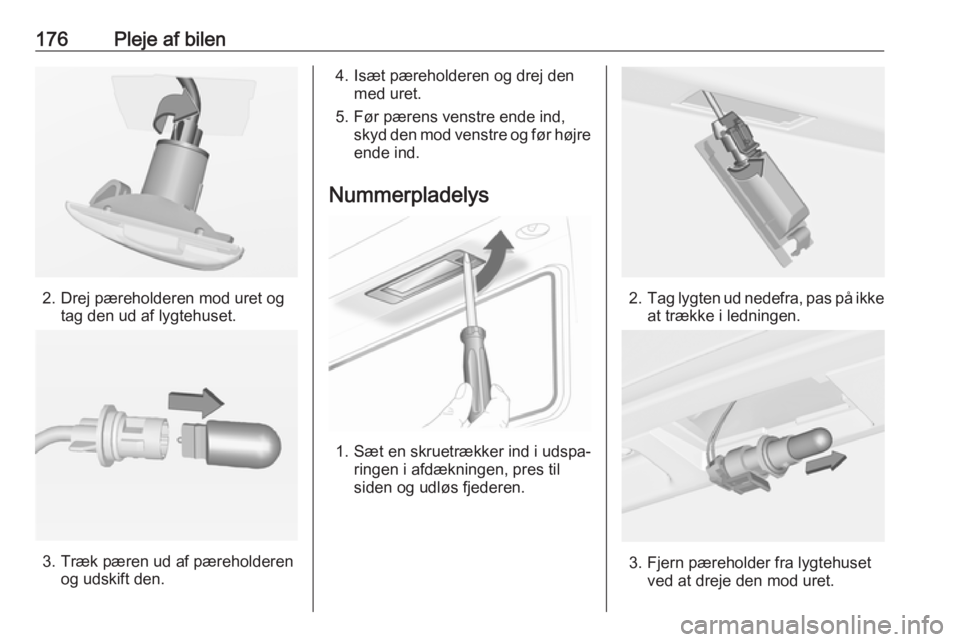

176Pleje af bilen
2. Drej pæreholderen mod uret ogtag den ud af lygtehuset.
3. Træk pæren ud af pæreholderenog udskift den.
4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen.
2. Tag lygten ud nedefra, pas på ikke
at trække i ledningen.
3. Fjern pæreholder fra lygtehuset ved at dreje den mod uret.

Pleje af bilen1774. Træk pæren ud af pæreholderenog udskift den.
5. Indsæt pæreholderen i lygtehyset
og drej den med uret.
6. Sæt lampen i kofangeren og lad den gå i hak.
Kabinelys Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Loftslys
Få pærerne udskiftet af et værksted.
OmgivelseslysFå pærerne udskiftet af et værksted.
"Starlight"-panel
Få pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met,
● i venstrestyrede biler bag lyskon‐
takten, eller i højrestyrede biler,
bag handskerummet.
Inden man udskifter en sikring, skal der slukkes for den pågældende
kontakt, og tændingen afbrydes.Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke
udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang Der sidder en sikringstang i sikrings‐
boksen i motorrummet.

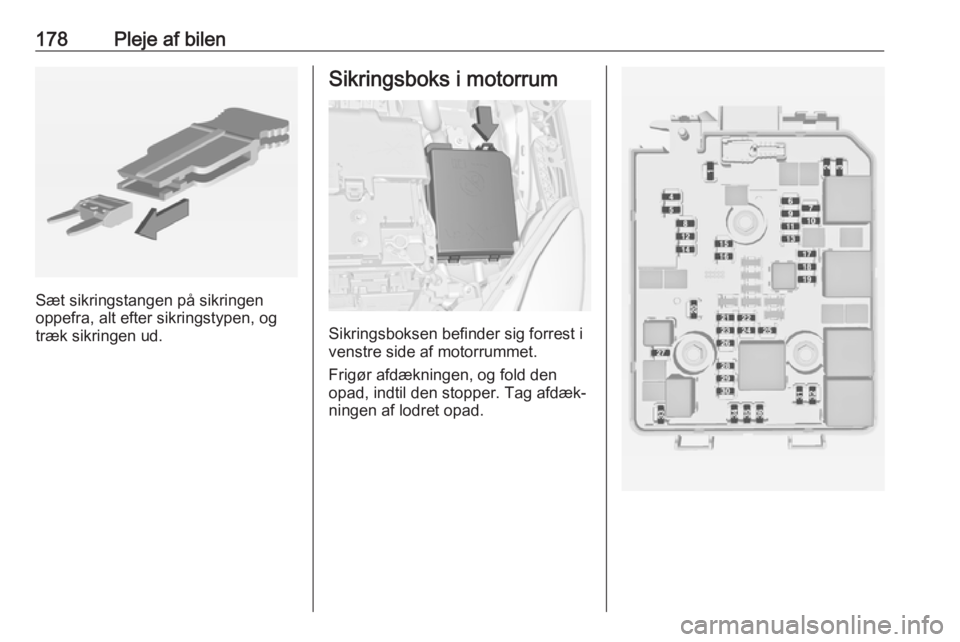

178Pleje af bilen
Sæt sikringstangen på sikringen
oppefra, alt efter sikringstypen, og
træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen befinder sig forrest i
venstre side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

Pleje af bilen179Nr.Strømkreds1-2Sidespejlskontakt3Karrosseristyreenhed4Foldesoltag/chassisstyremodul5ABS6Kørelys, venstre7-8Karrosseristyreenhed9Bilbatterisensor10Forlygteregulering/TPMS/folde‐
soltag11Bagrudevisker12Rude, afdugning13Kørelys, højre14Spejl, afdugning15-16Chassisstyremodul/LPG-
systemNr.Strømkreds17Bakspejl18Motorstyreenhed19Brændstofpumpe20-21Indsprøjtningsspole22-23Indsprøjtningssystem24Sprinklersystem25Lygter26Motorstyreenhed27-28Motorstyreenhed29Motorstyreenhed30-31Venstre forlygte32Højre forlygte33MotorstyreenhedNr.Strømkreds34Horn35Kobling36-

180Pleje af bilenNr.Strømkreds1ABS-pumpe2Forrudevisker3Blæser4Instrumentbræt5Køleblæser6-7Elektrisk vakuumpumpe8Køleblæser9Køleblæser10
--11Starter
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er
lukket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
Sikringsboksen sidder bag lyskontak‐
ten i instrumentpanelet.
Hold fat i håndtaget, træk og vip
lyskontakten ned.

Pleje af bilen181Nr.Strømkreds1-2-3El-betjente ruder4Spændingstransformer5Karrosseristyreenhed 16Karrosseristyreenhed 27Karrosseristyreenhed 38Karrosseristyreenhed 49Karrosseristyreenhed 510Karrosseristyreenhed 611Karrosseristyreenhed 712Karrosseristyreenhed 813-14Bagklap15Diagnosestik16Dataforbindelse17TændingenNr.Strømkreds18Klimaanlæg19Lydforstærker20Parkeringspilot21Bremsekontakt22Lydsystem23Visning24-25OnStar26Instrumentbræt27Sædevarme, fører28-29-30Instrumentbræt31Horn32Sædevarme, passager33Opvarmet rat34-

182Pleje af bilenNr.Strømkreds35-36-37Bagrudevisker38Lighter39-40-Bilens værktøj
Værktøj
Biler uden reservehjul
Noget værktøj og trækringen er
anbragt i en værktøjskasse i lastrum‐
met under gulvafdækningen. På
versioner med opbevaringsboks
afmonteres boksen først 3 63.
På versioner med bagmonteret cykel‐
holdersystem eller motor med
flydende gas er værktøjet placeret
sammen med trækringen, der er fast‐ gjort med en strop på venstre side‐
væg i bagagerummet.
