2018 MAZDA MODEL MX-5 display

Om en varningslampa tänds eller blinkar
Om en varningslampa tänds eller blinkar, måste du vidta nödvändiga åtgärder för respektive
lampa. Det är föreligger inget problem om lampan slocknar men om den inte slocknar eller
tänds/blinkar igen bör du ta kontakt med en auktoriserad Mazda-verkstad.
(Bilar med audio typ B)
Information om en del varningar visas på mittdisplayen.
1. Om varningslampan tänds, välj ikonen
på hemskärmen för att ta fram
programskärmen.
2. Välj bilens statusövervakare.
3. Välj ”Warning Guidance” (Varningar) för att se aktuella varningar.
4. Välj en varning för att se detaljer om varningen.
ttStanna omedelbart på en säker plats
Om någon av följande varningslampor tänds kan det vara ett fel i systemet. Stanna
omedelbart och parkera bilen på en säker plats och kontakta en auktoriserad
Mazda-verkstad.
Signal Varning
(Röd)
Bromssystemets var-
ningslampaVarningen fyller följande funktioner:
Varning för ansatt parkeringsbroms
Lampan tänds när parkeringsbromsen är åtdragen och tändningen är i något av lägena
START eller ON. Den släcks när parkeringsbromsen lossas helt.
Varning för låg bromsvätskenivå
Om bromsvarningslampan fortfarande lyser när parkeringsbromsen har lossats kan
bromsoljenivån vara låg eller så kan det röra sig om ett fel på bromssystemet. Stanna
omedelbart och parkera bilen på en säker plats. Kontakta en kunnig mekaniker, vi re-
kommenderar en auktoriserad Mazda-verkstad.
VARNING
Kör inte med bromsvarningslampan tänd. Kontakta en kunnig reparatör för att kon‐
trollera bromsarna så fort som möjligt. Vi rekommenderar en auktoriserad Mazda-re‐
paratör:
Det är farligt att köra med bromsvarningslampan tänd. Det innebär att bromsarna
kanske inte fungerar eller slutar fungera när som helst. Om lampan förblir tänd efter
att parkeringsbromsen har lossats ska bromsarna kontrolleras genast.
VIKTIGT
Dessutom kan bromsverkan försämras så att du behöver trampa kraftigare än vanligt
för att få stopp på bilen.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-29

tKontakta en auktoriserad Mazda-verkstad som får kontrollera bilen
Om följande varningslampor eller indikeringslampor tänds/blinkar kan det vara fel på
systemet. Kontakta en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad
för att få bilen kontrollerad.
Signal Varning
Huvudvarningsindiker-
ing/varningslampa*
Instrumentgrupp typ A
(Huvudvarningsindikering)
Visas när underrättelse om systemfel krävs.
Kontrollera det meddelande som visas i displayen och rådfråga en kunnig reparatör.
Vi rekommenderar en auktoriserad Mazda-verkstad.
(Huvudvarningslampa)
Huvudvarningslampan tänds när ett varningsmeddelande visas.
Detta tyder på ett fel i bilens system. Kontrollera det meddelande som visas i dis-
playen och rådfråga en kunnig reparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad.
Mer information finns i det avsnitt som beskriver varnings-/indikeringslampan som
motsvarar symbolen högst upp på displayen.
Om ett meddelande inte visas på displayen kan du öppna varningsskärmen genom att
trycka på INFO.
Se Meddelande som visas på multiinformationsdisplayen och INFO-knapp på sidan
4-30.
Instrumentgrupp typ B
Lampan lyser ihållande om något av följande inträffar. Anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
•Det är ett fel på batterihanteringssystemet.•Det är ett fel på bromskontakten.
(Gul)
Varningslampa för elekt-
risk vakuumpumpLampan tänds om det är något fel på systemet för den elektriska vakuumpumpen. Låt
en kunnig reparatör kontrollera bilen. Vi rekommenderar en auktoriserad
Mazda-verkstad.
ABS-varningslampaOm ABS-varningslampan förblir tänd medan du kör, har ABS-kontrollenheten upp-
täckt ett fel i systemet. Om detta inträffar kommer bromsarna att fungera normalt som
om bilen inte hade ABS.
Om detta skulle ske, låt bilen kontrolleras av en kunnig reparatör så snart som möj-
ligt. Vi rekommenderar en auktoriserad Mazda-verkstad.
OBS
•Om motorn startas med ett hjälpbatteri kan motorns rotation störas och varnings-
lampan för ABS-systemet tänds. Om detta inträffar beror det på svagt batteri, och
inte på fel i ABS-systemet.
Ladda upp batteriet.
•Bromsservosystemet aktiveras inte när ABS-varningslampan lyser.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-32*Vissa modeller.

Meddelande som visas på multiinformationsdisplayen*
Om det är ett meddelande från bilen visas ett meddelande i multiinformationsdisplayen.
Kontrollera informationen och vidtag nödvändig åtgärd.

(Visningsexempel)
Tryck ned
bromspedalen för
att starta motorn
Om varningslampan tänds/blinkar samtidigt eller om en symbol visas i displayen bör du
kontrollera den information som rör varningslampan eller symbolen.
Se Om en varningslampa tänds eller blinkar på sidan 7-29.
Display Innehåll Åtgärd som ska vidtagas
Flytta växelspaken
till läge P””Indikeras när startknappen trycks in och
växelväljaren inte står i läge P.Flytta växelväljaren till läge P.
Motorn
tjuvstannatIndikeras när ett säkerhetsbälte inte är
fastspänt och förardörren öppnas medan
i-stopfunktionen arbetar.Tryck på startknappen igen för att starta
motorn. För bilar med automatisk växel-
låda måste växelväljaren föras till läge P
innan motorn startas.)
Tryck ned broms-
pedalen för att
starta motornIndikeras när startknappen trycks in utan
att bromspedalen är nedtryckt.Tryck ner bromspedalen och tryck på
startknappen.
Tryck ned kopp-
lingspedalen för
att starta motornIndikeras när startknappen trycks in utan
att kopplingspedalen är nedtryckt.Tryck ner kopplingspedalen och tryck på
startknappen.
Ratten låstIndikeras när ratten är låst. Frigör rattlåset.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
*Vissa modeller.7-43

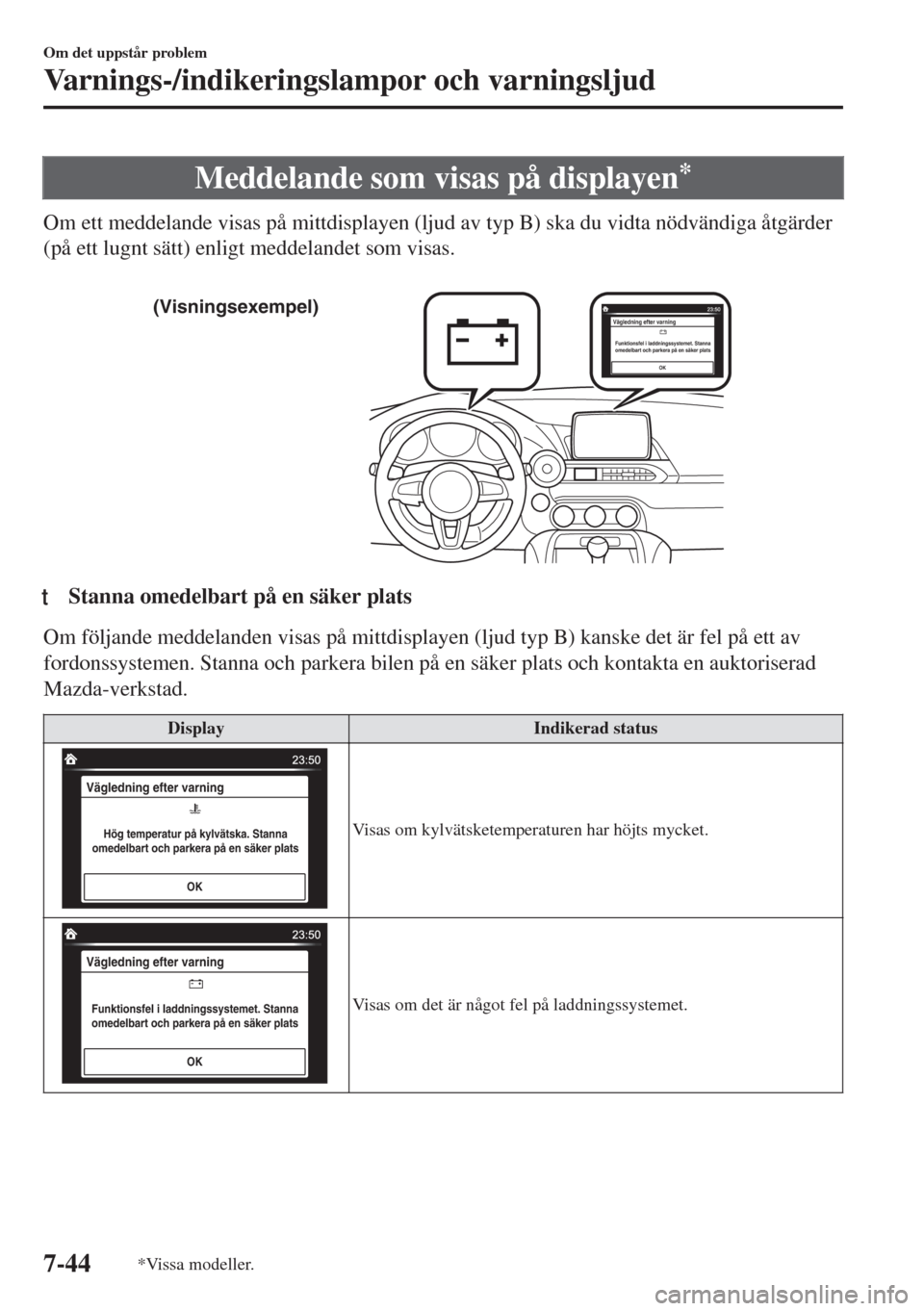

Meddelande som visas på displayen*
Om ett meddelande visas på mittdisplayen (ljud av typ B) ska du vidta nödvändiga åtgärder
(på ett lugnt sätt) enligt meddelandet som visas.

Funktionsfel i laddningssystemet. Stanna
omedelbart och parkera på en säker plats
OK
Vägledning efter varning(Visningsexempel)
ttStanna omedelbart på en säker plats
Om följande meddelanden visas på mittdisplayen (ljud typ B) kanske det är fel på ett av
fordonssystemen. Stanna och parkera bilen på en säker plats och kontakta en auktoriserad
Mazda-verkstad.
Display Indikerad status
OK
Vägledning efter varning
Hög temperatur på kylvätska. Stanna
omedelbart och parkera på en säker platsVisas om kylvätsketemperaturen har höjts mycket.
Vägledning efter varning
Funktionsfel i laddningssystemet. Stanna
omedelbart och parkera på en säker plats
OKVisas om det är något fel på laddningssystemet.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-44*Vissa modeller.

tKontrollera vad displayen visar
Visas i följande fall:
Display Indikerad status/Åtgärd som ska vidtagas
OK
Displayen är för varm. Skärmens
prestanda kan sänkas tills den kallnat.
TemperaturvarningFöljande meddelande visas när temperaturen runt den mittplacerade
skärmen är hög.
Försök sänka temperaturen i kupén eller temperaturen runt den mittpla-
cerade skärmen genom att undvika direkt solljus.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-45

•(Utom europeisk modell)
•(Manuell växellåda)
Växelspaken är i ett annat läge än
neutralläget, förarsidans
säkerhetsbälte är inte fastspänt och
förardörren är öppnad.
•(Automatväxellåda)
Växelväljaren är i läge D eller M
(inte i andra växelns fasta läge),
förarsidans säkerhetsbälte är inte
fastspänt och förardörren öppnas.
tBilens hastighetslarm*
Bilens hastighetslarm varnar föraren med
hjälp av en pipsignal och en
varningsindikering i instrumentgruppen
när den tidigare inställda hastigheten har
överskridits.
Du kan ändra hastigheten för vilken
varningssignalen ska utlösas.
tVarningssignal 120 km/h*
Om bilens hastighet överstiger 120 km/h,
hörs en signal i 5 sekunder.
tVarningssignal för
utomhustemperatur
*
Varnar föraren att det finns risk för is på
vägen när utomhustemperaturen är låg.
Om utomhustemperaturen är under cirka
4 °C hörs en ljudsignal och displayen för
utomhustemperatur blinkar i cirka 10
sekunder.
(Instrumentgrupp typ A)
Se Visning av yttertemperaturen på sidan
4-34.
(Instrumentgrupp typ B)
Se Visning av yttertemperaturen på sidan
4-26.
tServostyrningens varningssummer
Om det är fel på servostyrningen kommer
felindikeringen/felindikeringslampan för
servostyrningen att tändas eller blinka och
en ljudsignal hörs samtidigt.
Se Stanna omedelbart på en säker plats på
sidan 7-29.
tLjudsignal för däcktrycksvarning*
Varningssignalen kommer att höras under
cirka 3 sekunder om däcktrycket sjunker.
Om däcktrycket sjunker extremt mycket
kommer varningssignalen att höras under
cirka 30 sekunder.
Se Däcktrycksövervakning på sidan 4-155.
tVarningsljud för
övervakningssystemet för död vinkel
(BSM)
*
Körning framåt
Varningsljudet hörs när blinkersspaken
förs till den sida som BSM varningsljus
tändes.
OBS
Det går att ändra inställningen av
BSM-varningssignalens ljudvolym.
Se Personliga inställningar på sidan
9-10.
Växla uppspelningsriktning
Varningssignalen för övervakning av död
vinkel (BSM) aktiveras om det finns risk
för en kollision med ett fordon som
närmar sig bakifrån eller bakifrån på
vänster eller höger sida om fordonet.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
*Vissa modeller.7-49

tVarningsljud för filbyte*
Medan systemet är aktivt, fastställer
systemet att bilen kan komma att lämna
sitt körfält så ett varningsljud hörs.
OBS
•Volymen på LDWS varningsljud kan
ändras.
Se Personliga inställningar på sidan
9-10.
•Typen på LDWS varningsljud kan
ändras.
Se Personliga inställningar på sidan
9-10.
tVarning om för hög hastighet*
Om fordonets hastighet överstiger
hastighetsgränsen som visas på
multiinformationsdisplayen, hörs ett
varningsljud och området runt
hastighetsbegränsningen på
multiinformationsdisplayen blinkar gult
3 gånger. Indikeringen slutar att blinka och
lyser med fast sken om fordonet fortsätter
att överskrida hastighetsgränsen som
visas.
tVarningssignal för
hastighetsbegränsning
*
Om bilens hastighet överskrider den
inställda maxhastigheten med mer än
3 km/h hörs ett varningsljud.
Varningsljudet hörs tills dess bilens
hastighet kommit ner till den inställda
maxhastigheten.
VIKTIGT
Om den inställda hastigheten ligger under
bilens aktuella hastighet genom att SET
eller RES/ har tryckts in, aktiveras inte
varningsljudet under cirka 30 sekunder
även om bilens hastighet är högre än den
nyligen inställda hastigheten med 3 km/h.
Var försiktig så att du inte kör över den
inställda hastigheten.
OBS
När systemet tillfälligt inaktiveras genom
att gaspedalen trycks ned helt kommer det
att visas på skärmen för inställningsbar
hastighetsbegränsning (ASL). Om bilens
hastighet överskrider den inställda
maxhastigheten med mer än 3 km/h medan
denna indikering visas kommer displayen
att fortsätta att blinka men inget
varningsljud hörs.
tKollisionsvarning*
Om det finns risk för kollision med ett
fordon framför eller ett hinder bakom
bilen, blinkar varningslampan i
instrumentgruppen samtidigt som
varningsindikeringen visas på
multiinformationsdisplayen och en
intermittent varningssignal hörs.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-50*Vissa modeller.

6. Dra ut locket och öppna bakluckan.
Efter att denna nödåtgärd har
genomförts, ska bilen kontrolleras av
en kunnig reparatör så snart som
möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.

VIKTIGT
Dra inte i skruvarna när du drar i locket.
Skruvarna kan ramla ur och komma bort.
Hardtop-modell
VIKTIGT
Ta inte på länkarna och kuggarna. Du kan
skadas om du tar på vassa kanter och
kuggar.
Taket drivs elektriskt
1. Ta bort antennen om den är monterad.
Se Antenn på sidan 5-19.
2. Starta motorn.
3. Fortsätt att trycka takknappen i
öppningsriktningen tills det bakre taket
är helt öppet.
Se Öppna taket på sidan 3-40.
Indikering på
multiinformations
display
OBS
Sluta att trycka på knappen innan det
främre taket öppnas. Det främre taket
öppnas och proceduren nedan kan inte
utföras om knappen hålls intryckt.
4. Stäng av tändningen.
5. Ta bort fästpunkterna på bilens högra
sida.
Om det uppstår problem
När du inte kan öppna bakluckan
7-52
