Les conditions suivantes indiquent que la
pile est déchargée:
•Le témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
tableau de bord de type A (page 4-32),
les messages s'affichent sur le tableau de
bord).
•Le système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
•La plage de fonctionnement du système
est réduite.
Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions.
Remplacement de la pile de la clé
1. Appuyer sur le bouton et retirer la clé auxiliaire.
Bouton
2. Insérer en tournant un tournevis à têteplate enroulé de ruban dans le sens de
la flèche et ouvrir le couvercle
légèrement.
Couvercle
3. Insérer le tournevis à tête plate enrouléde ruban dans l'espace et le glisser
dans le sens de la flèche.
Couvercle
Espace
4. Tourner le tournevis dans le sens de laflèche et retirer le couvercle.
Couvercle
Entretien
Entretien réalisable par le propriétaire
6-42
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

AT T E N T I O N
Lors du retrait de l'unité de lentilles ou de
lampes avec un tournevis plat, s'assurer
que le tournevis n'entre pas en contact
avec le terminal intérieur. Un contact entre
le tournevis plat et le terminal pourrait
provoquer un court-circuit.
REMARQUE
•Pour remplacer l'ampoule, s'adresser à
un concessionnaire agréé Mazda.
•Utiliser le protecteur et l'emballage de
la nouvelle ampoule pour mettre au
rebut, hors de portée des enfants,
l'ancienne ampoule.
▼Remplacement des ampoules
d'éclairages extérieurs
Phares (type A), phares/feux de position
diurnes (type B), clig
notants avant (type
A), feux de position diurnes/feux de
stationnement (type A ), feux de position
avant (type A), signature lumineuse des
ailes (type A)*, antibrouillards*, feux de
freinage, feux arrière, feu de freinage
auxiliaire, clignotant s latéraux, feux de
position arrière
L'ampoule LED ne peut pas être
remplacée comme une seule unité, car
c'est une unité intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Clignotants avant (type B), feux de
stationnement/feux de position avant
(type B)
REMARQUE
Pour remplacer une ampoule sur le
clignotant avant et les feux de
stationnement/position avant, tourner le
volant et orienter les pneus dans une
direction où le remplacement de l'ampoule
peut être effectué facilement.
Tourner le volant après avoir démarré le
moteur et arrêter le moteur après avoir
arrêté de tourner le volant.
1. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche et
éteindre le moteur.
2. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
3. Tourner la vis dans le sens contraire
des aiguilles d'une montre et la retirer.

Entretien
Entretien réalisable par le propriétaire
6-50*Certains modèles.
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

3. Débrancher le connecteur électrique del'ampoule en appuyant sur la languette
du connecteur avec un doigt et en
tirant le connecteur.

4. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.

6. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Feux de plaque d'immatriculation
1. S'assurer que le contacteur est enposition d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis
à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.

4. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
▼Remplacement des ampoules
d'éclairages intérieurs
Éclairages au pavillon (avant)/lampes
de lecture (avant) (type à LED), lampes
de lecture (centra
l) (type à LED),
éclairages au pavillon (arrière) (type à
LED), éclairage ambiant
L'ampoule LED ne peut pas être
remplacée comme une seule unité, car
c'est une unité intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
6-54
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

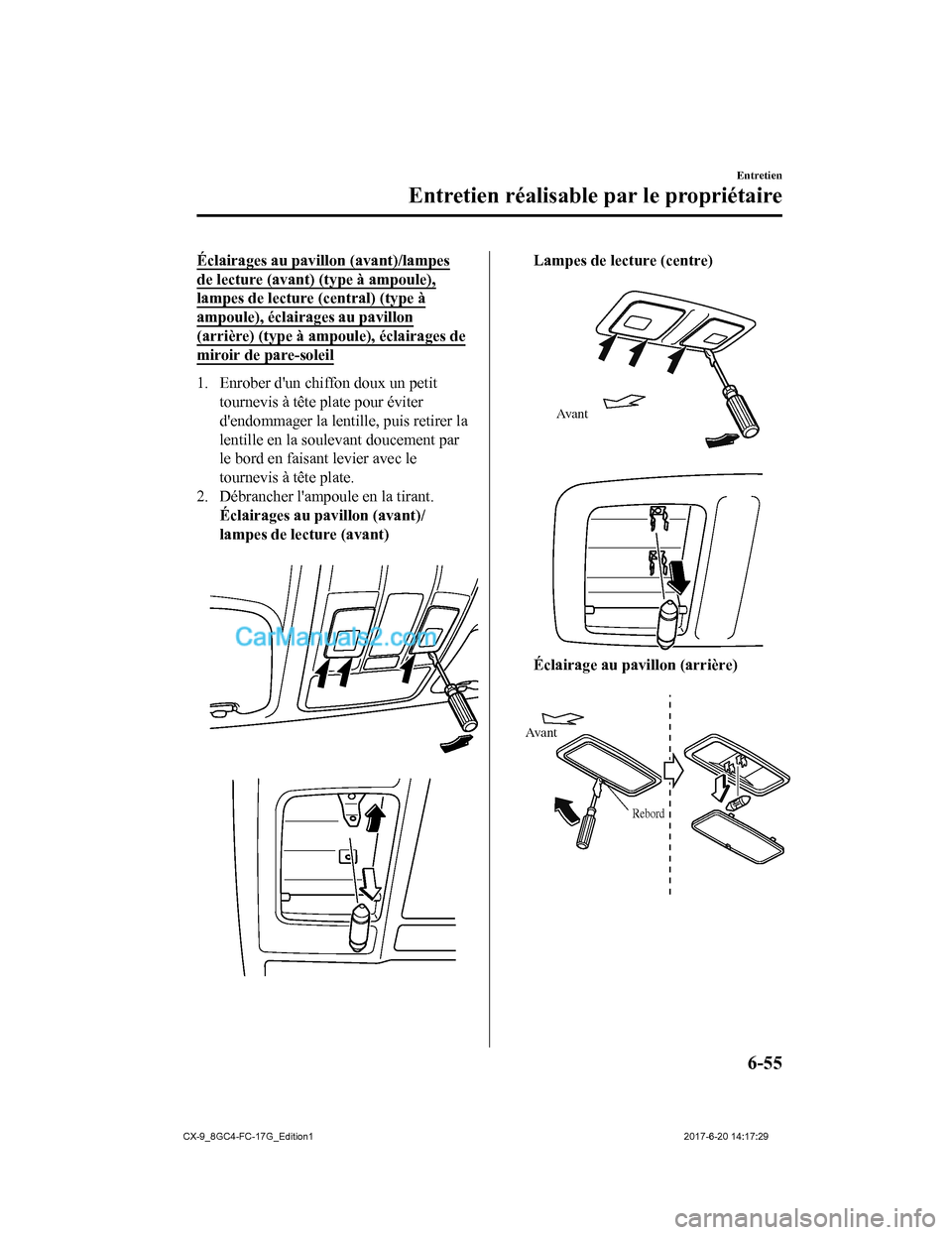

Éclairages au pavillon (avant)/lampes
de lecture (avant) (type à ampoule),
lampes de lecture (central) (type à
ampoule), éclairages au pavillon
(arrière) (type à ampoule), éclairages de
miroir de pare-soleil
1. Enrober d'un chiffon doux un petittournevis à tête plate pour éviter
d'endommager la lentille, puis retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
Éclairages au pavillon (avant)/
lampes de lecture (avant)


Lampes de lecture (centre)

Avant

Éclairage au pavillon (arrière)

Rebord
Avant
Entretien
Entretien réalisable par le propriétaire
6-55
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Éclairages de miroir de pare-soleil

3. Installer la nouvelle ampoule enprocédant dans l'ordre inverse des
opérations de retrait.
Éclairage de compartiment à bagages
(Type à LED)
L'ampoule LED ne peut pas être
remplacée comme une seule unité, car
c'est une unité intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remp lacer les ampoules
s'adresser à un mécanicien agréé Mazda.
(Type à ampoule)
1. À l'aide d'un petit tournevis plat enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer l'unité
de lentille en soulevant avec soin son
bord avec le tournevis à tête plate.

2. Débrancher le connecteur électrique del'ampoule en appuyant sur la languette
du connecteur avec un doigt et en
tirant le connecteur.

Entretien
Entretien réalisable par le propriétaire
6-56
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Veiller à retirer le sel, la poussière, la boue
et autre matière du dessous des ailes, et
s'assurer que les trous d'évacuation des
bords inférieurs des portières et panneaux
de bas de caisse sont propres.

Les insectes, le goudron, la sève d'arbre,
les excréments d'oiseaux, les retombées
chimiques et toute autre accumulation
peuvent endommager le fini s'ils ne sont
pas retirés immédiatement. Lorsqu'un
simple lavage à l'eau n'est pas efficace,
utiliser un savon doux pour automobiles.

Rincer à fond le savon, à l'eau tiède ou
froide. Ne pas laisser le savon sécher sur
le fini.

Après avoir lavé le véhicule, le sécher à
l'aide d'une peau de chamois propre pour
éviter la formation de taches d'eau.
PRUDENCE
Sécher les freins qui sont devenus mouillés
en conduisant lentement, en relâchant la
pédale d'accélérateur et en appliquant
légèrement les freins à plusieurs reprises
jusqu'à ce que le freinage soit redevenu
normal:
Le fait de conduire avec des freins mouillés
est dangereux. Une distance d'arrêt plus
longue ou le véhicule tirant d'un côté lors
du freinage peut entraîner un accident
grave. Une légère application des freins
indiquera s'ils sont affectés par l'eau.
Lorsque vous utilisez un lave-auto
•Rabattre les rétroviseurs des portières.
•Les brosses du lave-auto pourraient
réduire le lustre de la peinture ou hâter
la détérioration de la peinture.
Lors d'un lavage de voiture à l'eau sous
haute pression
Des stations de lavage de voitures avec de
l'eau à la température et la pression
élevées sont disponibles en fonction du
type de machine de lavage de voiture. Si le
gicleur de la station de lavage de voitures
est placé trop près du véhicule, la force du
jet peut endommager ou déformer la
moulure, affecter l'ét anchéité des pièces et
laisser de l'eau pén étrer à l'intérieur.
Conserver une distance suffisante (30 cm
(12 po.) ou plus) entre le gicleur et le
véhicule. Par ailleurs, ne passer pas trop
de temps à asperger la même zone du
véhicule et faire attention très prudent
quand vous aspergez entre les espaces
dans les portes et autour des fenêtres.
Cirage
Le véhicule doit être ciré si l'eau ne perle
plus sur les surfaces peintes.
Toujours laver et sécher le véhicule avant
de le cirer. En plus de cirer la carrosserie,
cirer les garnitures métalliques pour
protéger leur lustre.

1. Utiliser une cire qui ne contient pas d'abrasifs.
Sinon, elle risque de retirer la peinture
et d'endommager les pièces
métalliques brillantes.
Entretien
Soins à apporter
6-68
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Ne pas utiliser un équipement de
remorquage de type à câble. Cela risque
d'endommager le véhicule. Utiliser un
système à prise sous roues ou un camion
à plate-forme.
Si le frein de stationnement électrique
(EPB) ne peut pas être desserré lors du
remorquage du véhicule, transporter le
véhicule avec les quatre roues avant et
arrière soulevées du sol, comme le
montre l'illustration. Remorquer le
véhicule sans soulever les roues du sol
peut endommager le système de
freinage.
Chariots porte-roues
Crochets de remorquage
(Mexique)
AT T E N T I O N
L'anneau de remorquage ne doit être
utilisé qu'en cas d'urgence (pour sortir le
véhicule d'un fossé ou d'une congère par
exemple).
 Lors de l'utilisation d'anneau de
remorquage, toujours tirer sur le câble ou
la chaîne dans l'axe d'anneau. Ne jamais
appliquer de force latérale.
REMARQUE
Lors du remorquage à l'aide d'une chaîne
ou d'un câble, enrouler un chiffon doux
autour de la chaîne ou de câble au niveau
du pare-chocs pour éviter d'endommager
le pare-chocs.
▼ Crochets de remorquage
1. Retirer l'anneau de remorquage et la
clé à écrou de roue du compartiment à
bagages (page 7-3).
2. Envelopper un tournevis à tête plate ou un outil similaire dan s un chiffon doux
pour ne pas endommager la peinture
du pare-chocs, puis ouvrir le capuchon
situé sur le pare-chocs avant ou arrière.
En cas de problèmes
Remorquage d'urgence
7-28
