2018 MAZDA MODEL CX-9 audio

PRUDENCE
Éviter que le cordon à bouchon de
connexion ne s'emmêle avec le levier
sélecteur :
Si le cordon à bouchon de connexion
s'emmêle avec le levier sélecteur, il pourrait
gêner la conduite et provoquer un
accident.
AT T E N T I O N
Ne pas placer d'objets ou forcer sur la prise
auxiliaire/port USB lorsque la fiche est
branchée.
REMARQUE
•Insérer la fiche dans la prise auxiliaire/
port USB jusqu'au bout.
•Insérer ou retirer la fiche lorsque
celle-ci est perpendiculaire à l'orifice de
la prise auxiliaire/port USB.
•Insérer ou retirer la fiche en la tenant
par la base.
Antenne
Antenne
Fonctions intérieures
Avant d'utiliser le système audio
5-20
CX-9_8GC4-FC-17G_Edition12017-6-20 14:17:29

Méthode de fonctionnement de base
REMARQUE
Les explications des fonctions décrites dans ce manuel peuvent différer de l'opération
proprement dite, et les formes des écrans et des boutons ainsi que les lettres et les caractères
affichés peuvent également différer de l'apparence réelle.
De plus, le contenu peut changer successiveme nt sans préavis du fait de mises à jour
logicielles à venir.
L'ensemble audio dispose de trois interfaces humaines différent es.
•Interrupteur de commande
•Panneau tactile
•Reconnaissance vocale avec interrupteur au volant et microphone
Se référer à Reconnaissance vocale à la page 5-73.
▼Fonctionnement de l'interrupteur de commande
REMARQUE
Pour des raisons de sécurité, certaines opérations sont désactivées durant la conduite du
véhicule.
Fonctionnement du bouton de volume
Bouton de volume
Appuyer sur le bouton de volume pour permuter l'audio SOURDINE
entre activer et
désactiver.
Tourner le bouton de volume pour régler le volume. Le volume au gmente en tournant le
bouton dans le sens des aiguilles d'une montre, et diminue en le tournant dans le sens
contraire.
Fonctions intérieures
Appareil audio
5-21
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Interrupteurs autour du bouton de commande
Il est possible d'effectuer les opérations suivantes en appuyant sur les touches autour du
bouton de commande.
: Affiche l'écran d'accueil.
: Affiche l'écran Divertissements.
: Affiche l'écran Navigation (Que pour les véhicules équipés a vec la navigation). Pour
le fonctionnement de l'écran Navigation, reportez-vous au manue l du système de navigation.
Si la carte SD pour le système de navigation n'est pas insérée, la boussole indiquant le sens
de déplacement du véhicule s'affiche.
: Affiche l'écran des favoris. Appui long pour stocker les élé ments particuliers dans
Favoris. (Il est possib le de programmer la radio, l'annuaire té léphonique et la destination du
système de navigation.)
: Retourne à l'écran précédent.
Fonctionnement du bouton de commande

(Sélection d'icônes sur l'écran)
1. Incliner ou tourner le bouton de commande et déplacer le curs eur vers l'icône souhaitée.
2. Appuyer sur le bouton de commande et sélectionner l'icône.
REMARQUE
L'opération d'un long appui du bouton de commande est également possible pour certaines
fonctions.
Fonctions intérieures
Appareil audio
5-22
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

▼Fonctionnement du panneau tactile
ATTENTION
Ne pas appuyer fortement sur l'écran ou y ap
puyer avec un objet pointu. Sinon l'écran
pourrait être endommagé.
REMARQUE
Pour des raisons de sécurité, les actions sur l'affichage central sont désactivées lorsque le
véhicule est en mouvement. Cependant, les fonctions qui ne sont pas affichées en gris
peuvent être contrôlées avec l'interrupteur de commande lorsque le véhicule est en
mouvement.

Toucher & Appuyer
1. Toucher ou appuyer sur l'élément indiqué sur l'écran.
2. L'opération est lancée et l'élément suivant s'affiche.
Faire glisser (aud io USB uniquement)
1. Toucher l'élément de réglage en affichant une barre de curseu r.
Fonctions intérieures
Appareil audio
5-23
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

2. Toucher le curseur avec votre doigt et passer au niveau désiré.

Coulisser
1. Toucher l'écran avec votre doigt et déplacer vers le haut ou vers le bas.
2. Les éléments qui n'étaient pas affichés peuvent être affichés .

Retourne à l'écran précédent.
1. Toucher
.
Affichage de l'é cran d'accueil.
1. Toucher
.
Fonctions intérieures
Appareil audio
5-24
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Écran d'accueil
IcôneFonction
Applications
Il est possible de vérifier les informations telles que l'écono mie moyenne de carburant,
l'entretien, et les avertissements.
Selon la classe et les spécifications, l'affichage à l'écran pe ut différer.
Divertissements
Opère l'audio tel que la radio. La source audio la plus récemme nt utilisée est affichée. Une
source audio qui ne peut pas être utilisée à ce moment est sautée et la source audio précé-
dente s'affiche.
Pour changer la source audio, sélectionner l'icône
affichée en bas de l'écran.
Communication
Les fonctions associées au Bluetooth® sont disponibles.
Navigation
L'écran de navigation est affiché (véhicules équipés d'un système de navigation).
Si la carte SD pour le système de navigation n'est pas insérée, la boussole indiquant le
sens de déplacement du véhicule s'affiche.
Il est possible que la boussole n 'indique pas l'orientation correcte lorsque le véhicule est
arrêté ou quand il se dép lace à une vitesse lente.
Paramètres
Le menu de réglage total (Tel que l'affichage, le son, le Bluet ooth® et les langues).
Selon la classe et les spécifications, l'affichage à l'écran pe ut différer.
Fonctions intérieures
Appareil audio
5-25
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

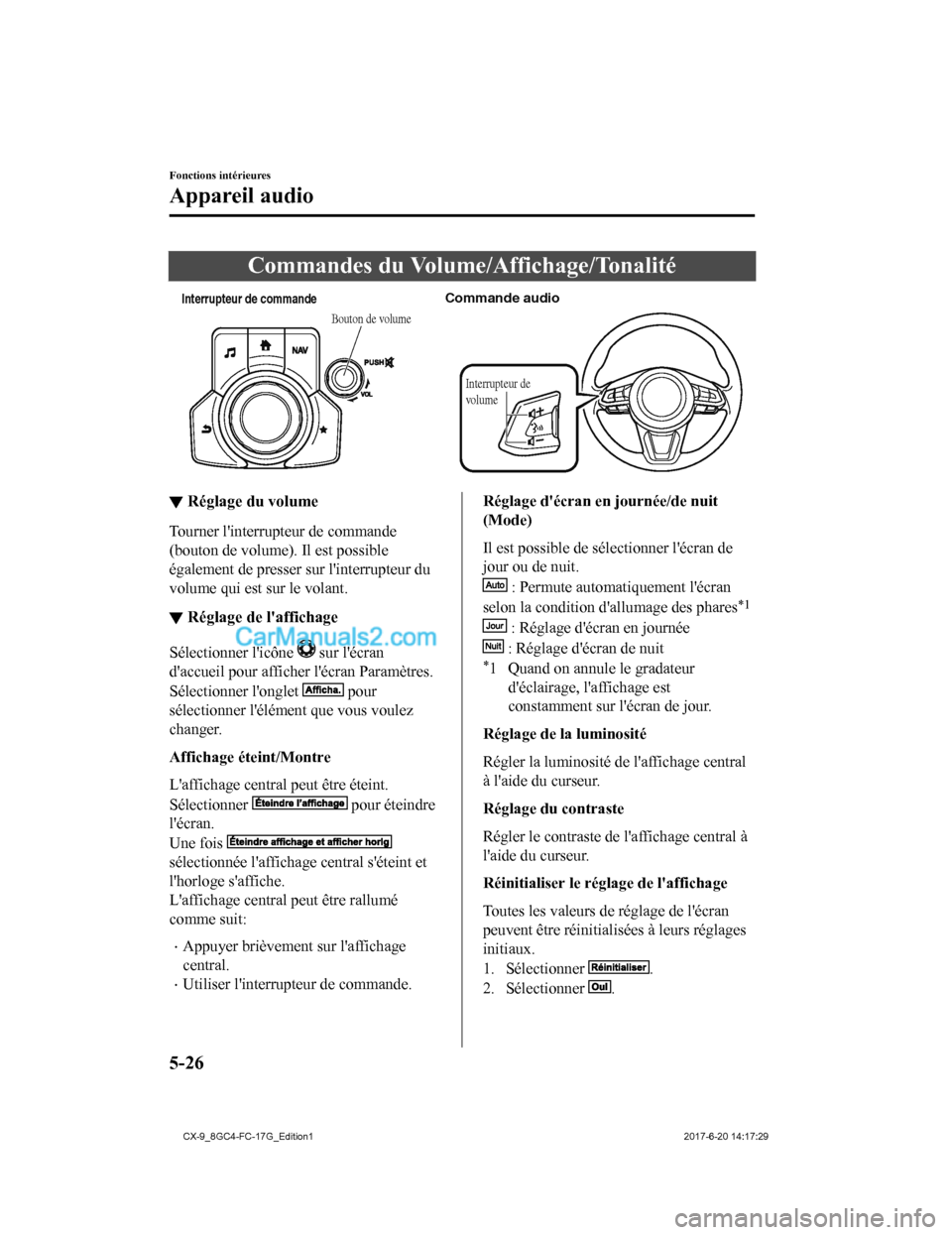

Commandes du Volume/Affichage/Tonalité
Interrupteur de commandeCommande audio
Bouton de volume
Interrupteur de
volume
▼Réglage du volume
Tourner l'interrupteur de commande
(bouton de volume). Il est possible
également de presser sur l'interrupteur du
volume qui est sur le volant.
▼Réglage de l'affichage
Sélectionner l'icône sur l'écran
d'accueil pour afficher l'écran Paramètres.
Sélectionner l'onglet
pour
sélectionner l'élément que vous voulez
changer.
Affichage éteint/Montre
L'affichage central peut être éteint.
Sélectionner
pour éteindre
l'écran.
Une fois
sélectionnée l'affichage central s'éteint et
l'horloge s'affiche.
L'affichage central peut être rallumé
comme suit:
•Appuyer brièvement sur l'affichage
central.
•Utiliser l'interrupteur de commande.
Réglage d'écran en journée/de nuit
(Mode)
Il est possible de sélectionner l'écran de
jour ou de nuit.
: Permute automatiquement l'écran
selon la condition d'allumage des phares
*1
: Réglage d'écran en journée
: Réglage d'écran de nuit
*1 Quand on annule le gradateur d'éclairage, l'affichage est
constamment sur l'écran de jour.
Réglage de la luminosité
Régler la luminosité de l'affichage central
à l'aide du curseur.
Réglage du contraste
Régler le contraste de l'affichage central à
l'aide du curseur.
Réinitialiser le régl age de l'affichage
Toutes les valeurs de réglage de l'écran
peuvent être réinitialisées à leurs réglages
initiaux.
1. Sélectionner
.
2. Sélectionner
.
Fonctions intérieures
Appareil audio
5-26
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

▼Réglage du mode audio
Sélectionner l'icône sur l'écran
d'accueil pour afficher l'écran Paramètres.
Sélectionner l'onglet
pour
sélectionner l'élément que vous voulez
changer.
Indication Valeur de réglage
Basses
(Son de hauteur basse) Côté
: Accentuation
de hauteur basse
Côté
: Réduction de
hauteur basse
Aigus
(Son aigu) Côté
: Accentuation
des aigus
Côté
: Réduction des
aigus
Fader
(Équilibre du volume
avant/arrière) Avant: Augmentation du
volume du haut-parleur
avant
Arrière: Augmentation
du volume du haut-par-
leur arrière
Balance
(Équilibre du volume
gauche/droite) Droite: Augmentation du
volume du haut-parleur
droit
Gauche: Augmentation
du volume du haut-par-
leur gauche
Contrôle auto vol
*1
(Réglage automatique du
volume) Désactiver―Réglage à
sept niveaux
Bose
® Centerpoint*2
(Réglage automatique du
volume surround) Activé/Désactivé
Bose
® AudioPilot*2
(Réglage automatique du
volume) Activé/Désactivé
Bip
(Son de fonctionnement
audio) Activé/Désactivé
*1 Audio standard*2 Système audio Bose®
Contrôle auto vol (Réglage automatique
du volume)
La commande automatique du niveau
(ALC) est une fonction qui règle
automatiquement le volume et la qualité
du son suivant la vitesse du véhicule. Le
volume augmente lorsque la vitesse
augmente, puis baisse lorsque la vitesse
ralentit.

Centerpoint Bose
® (réglage
automatique du volume surround)
Centerpoint
®*3 permet aux propriétaires
de véhicules de profiter d'une expérience
de son surround Bose
® à partir de leurs
MP3 et la radio par satellite existants.
Spécifiquement conçu pour répondre aux
exigences particulières de la reproduction
du son surround dans un véhicule.
Il convertit les signaux stéréo à plusieurs
canaux permettant une plus grande
précision lors de la reproduction du son.
Un algorithme amélioré afin de créer
simultanément un champ sonore plus large
et plus diffusant.
*3 Centerpoint
® est une marque de
commerce enregistrée de Bose
Corporation.
