2018 MAZDA MODEL CX-5 navigation system

•Mazda Radar Cruise Control (MRCC) – betjeningsbetingelser og advarsler
Se "MRCC-systemet (Mazda Radar Cruise Control)" på side 4-150.
•Betjeningsbetingelser og advarsler for Lane-keep Assist System (LAS) og Lane Departure
Warning System (LDWS)
Visning af Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
på side 4-180.
•Smart bremsehjælp (SBS) – betjeningsbetingelser og advarsler
Se afsnittet "Smart bremsehjælp (SBS)" på side 4-212.
•Justerbar hastighedsbegrænser (ASL) – betjeningsbetingelser og advarsler
Se afsnittet "Justerbar hastighedsbegrænser (ASL)" på side 4-192.
•Betjeningsbetingelser for fartpilot
Se afsnittet "Fartpilot" på side 4-255.
•Navigationsvejledning (biler med navigationssystem)
•Indikator for hastighedsgrænse (biler med navigationssystem)
•Kørehastighed
Hver indstilling/justering af det aktive kørselsdisplay kan udføres på midterdisplayet.
1. Tryk på ikonet
på startskærmen, og få vist skærmen Indstillinger.
2. Vælg fanen AD-disp.
3. Vælg det ønskede punkt, og foretage indstillingen/justeringen.
•Metode til justering af skærmens lysstyrke (automatisk/manuelt)
•Indledende indstillinger for skærmens lysstyrke (automatisk justering er valgt)
•Justering af skærmens lysstyrke (manuel justering er valgt)
•Displayposition for det aktive kørselsdisplay (displayhøjde)
•Justering af vinklen af Active Driving Display (korrektion af displayvinkel)
(forrudetype)
•Aktivt kørselsdisplay TIL/FRA (indikation)
•Navigationsvejledning TIL/FRA
•Nulstil indstillinger (nulstil)
BEMÆRK
•Den ønskede køreposition (displayposition, lysstyrkeniveau, oplysninger på display) kan
hentes efter programmering af positionen.
Se afsnittet "Kørepositionshukommelse" på side 2-8.
Under kørsel
Instrumentpanel og display
4-46

Traffic Sign Recognition System (TSR)*
TSR er med til at forebygge, at føreren overser trafikskilte, og understøtter mere sikker
kørsel ved at vise trafikskilte på Active Driving Display, som genkendes af det
fremaddetekterende kamera (FSC) eller optages i navigationssystemet, mens bilen køres.
TSR viser skiltene for hastighedsgrænse (herunder hjælpeskilte), indkørsel forbudt og
overhaling forbudt (forrudetype).
Hvis bilens hastighed overstiger det fartskilt, der vises på Active Driving Display under
kørslen, informerer systemet føreren vha. indikationen på Active Driving Display og en
advarselslyd.
BEMÆRK
•TSR er ikke understøttet i nogle lande eller områder. Kontakt en fagekspert for at få
oplysninger om understøttede lande eller områder. Vi anbefaler et autoriseret
Mazda-værksted.
•TSR er kun aktivt, hvis SD-kortet til navigationssystemet (original fra Mazda) er sat i
SD-kortpladsen. Kontakt en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
Skilt genkendt Skilt vist
Indikation på Active Driving DisplayIndikation på Active Driving Display
ADVARSEL
Kontrollér altid trafikskilte visuelt under kørslen.
TSR er med til at forebygge, at føreren overser trafikskilte, og understøtter mere sikker kørsel.
Afhængigt af vejrbetingelserne eller problemer med trafikskilte bliver et trafikskilt muligvis
ikke genkendt, eller der kan vises et andet trafikskilt end det faktiske. Det er altid dit ansvar
som fører at kontrollere de faktiske trafikskilte. I modsat fald kan det resultere i en ulykke.
Under kørsel
i-ACTIVSENSE
4-132*Visse modeller.

BEMÆRK
•TSR vil ikke være aktivt, hvis der er fejl i det fremaddetekterende kamera (FSC).
•Under følgende betingelser vil TSR muligvis ikke fungere normalt.
•Et objekt, der er placeret på instrumentpanelet, reflekteres i forruden og registreres af
kameraet.
•Der er placeret tung bagage i bagagerummet eller på bagsædet, og bilen hælder.
•Dæktrykkene er ikke justeret til det specificerede tryk.
•Der er monteret andre dæk end standarddækkene.
•Bilen køres på til- eller frakørslen til/fra rastepladsen eller betalingsstationen på
motorvejen.
•Når den omgivende lysstyrke pludselig ændres, f.eks. ved indkørsel i eller udkørsel fra
en tunnel.
•Belysningen fra forlygterne reduceres som følge af snavs, eller den optiske akse afviger.
•Forruden er snavset eller dugget.
•Forruden og kameraet er dugget (vanddråber).
•Der er rettet stærkt lys på bilens forende (baglys eller fjernlys fra modkørende
køretøjer).
•Bilen er midt i et skarpt sving.
•Stærkt lys reflekteres tilbage fra vejoverfladen.
•Et trafikskilt er i en position, der gør det svært at reflektere lyset fra bilens forlygter,
f.eks. når bilen køres om natten eller inde i en tunnel.
•Bilen køres under vejrforhold som regn, tåge eller sne.
•De lagrede kortdata til navigationssystemet er ikke opdaterede.
•Et trafikskilt er tilsløret af mudder eller sne.
•Et trafikskilt er skjult af træer eller et køretøj.
•Et trafikskilt er delvist i skygge.
•Et trafikskilt er bøjet eller forvrænget.
•Et trafikskilt er for lavt eller for højt.
•Et trafikskilt er for klart eller for mørkt (inkl. elektroniske trafikskilte).
•Et trafikskilt er for stort eller for lille.
•Et objekt, der svarer til det trafikskilt, der læses (f.eks. et andet trafikskilt eller andre
skilte, der ligner det).
•TSR er ikke aktivt, hvis Active Driving Display er indstillet til ikke at blive vist.
•TSR kan indstilles til ikke at være funktionsdygtigt.
Se afsnittet "Tilpasningsmuligheder" på side 9-12.
Under kørsel
i-ACTIVSENSE
4-133

Hvis det fremaddetekterende kamera (FSC) ikke kan genkende et trafikskilt korrekt under
kørslen, vises følgende skærm.
BEMÆRK
Fartskilte (inkl. hjælpeskilte)
•Når bilens hastighed er ca. 1 km/t eller hurtigere, vises fartskiltet, når enhver af følgende
betingelser er opfyldt:
•Det fremaddetekterende kamera (FSC) registrerer et fartskilt som et skilt, der gælder
specifikt for din bil, og bilen passerer det.
•Fartskiltet, der er gemt i navigationssystemet, læses (hvis det fremaddetekterende
kamera (FSC) ikke genkender et fartskilt).
•Fartskilte for dårligt vejr vises, når alle af følgende betingelser er opfyldt:
•Bilens hastighed er ca. 1 km/t eller derover.
•Det fremaddetekterende kamera (FSC) registrerer et fartskilt for dårligt vejr som et
skilt, der gælder specifikt for din bil, og bilen passerer det.
•Fartskiltet for dårligt vejr er lavere end det aktuelt viste fartskilt.
•Forrudeviskerne er i gang.
•I følgende situationer stopper visningen af fartskiltet.
•Det fremaddetekterende kamera (FSC) genkender fartskiltet, og bilen køres i en vis
distance efter passage af skiltet.
•Hver sensor bestemmer, at bilen har skiftet bevægelsesretning. (Visningen af et fartskilt
stopper ikke, selvom bilen skifter vognbane, mens der vises et "ZONE"-hjælpeskilt).
•Det fremaddetekterende kamera (FSC) genkender et nyt fartskilt, der er anderledes end
det forrige (viser det nye fartskilt).
•Det fartskilt, der er gemt i navigationssystemet, læses ikke inden for et vist tidsrum (hvis
det fremaddetekterende kamera (FSC) ikke genkender et fartskilt, vises det fartskilt, der
er gemt i navigationssystemet).
•Bilens hastighed overstiger det viste fartskilt med 30 km/t eller mere, efter et vist
tidsrum er forløbet, siden fartskiltet blev vist. (Undtagen hvor der er oplysninger for
fartskiltet i navigationssystemet).
Under kørsel
i-ACTIVSENSE
4-135

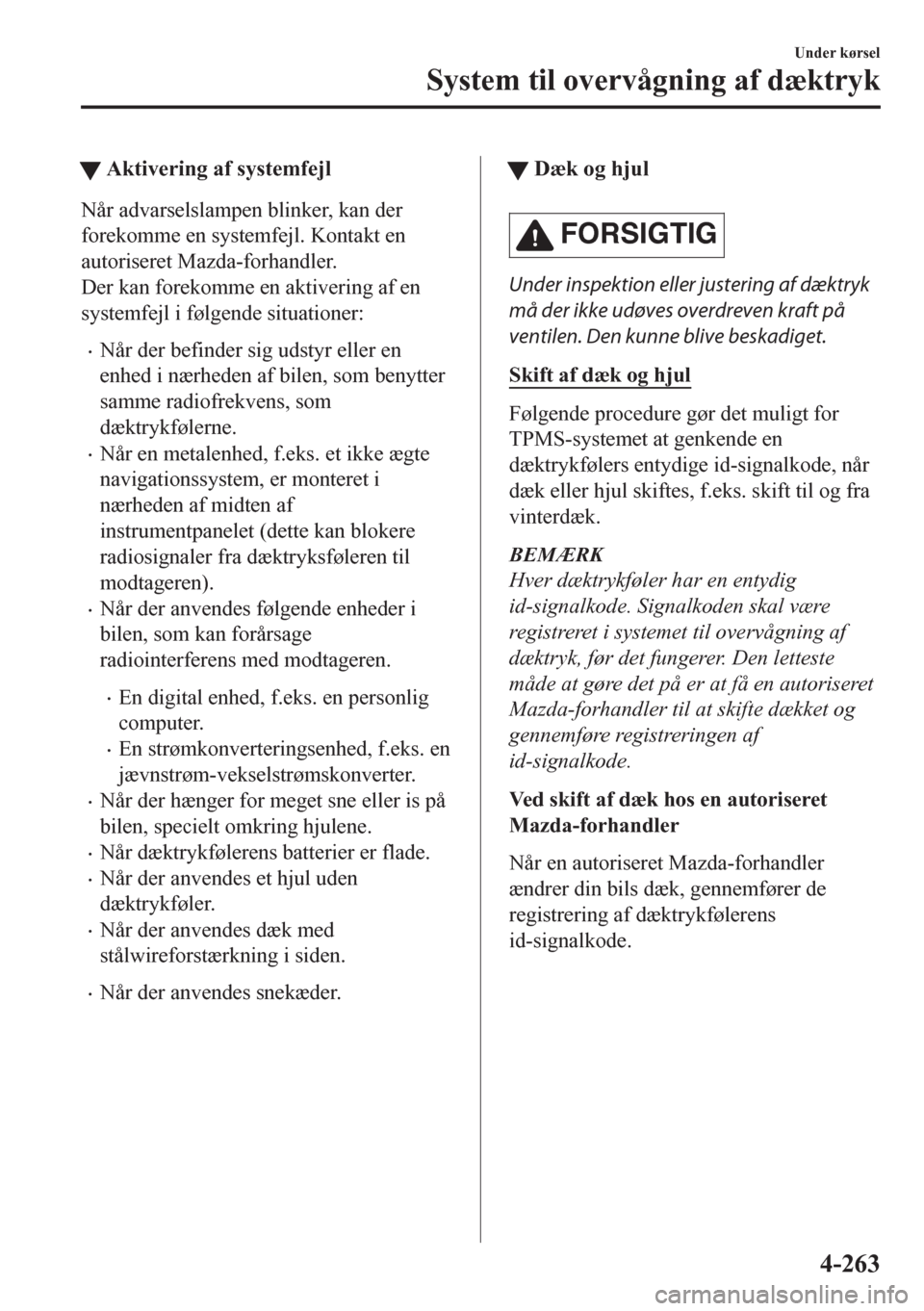

tAktivering af systemfejl
Når advarselslampen blinker, kan der
forekomme en systemfejl. Kontakt en
autoriseret Mazda-forhandler.
Der kan forekomme en aktivering af en
systemfejl i følgende situationer:
•Når der befinder sig udstyr eller en
enhed i nærheden af bilen, som benytter
samme radiofrekvens, som
dæktrykfølerne.
•Når en metalenhed, f.eks. et ikke ægte
navigationssystem, er monteret i
nærheden af midten af
instrumentpanelet (dette kan blokere
radiosignaler fra dæktryksføleren til
modtageren).
•Når der anvendes følgende enheder i
bilen, som kan forårsage
radiointerferens med modtageren.
•En digital enhed, f.eks. en personlig
computer.
•En strømkonverteringsenhed, f.eks. en
jævnstrøm-vekselstrømskonverter.
•Når der hænger for meget sne eller is på
bilen, specielt omkring hjulene.
•Når dæktrykfølerens batterier er flade.
•Når der anvendes et hjul uden
dæktrykføler.
•Når der anvendes dæk med
stålwireforstærkning i siden.
•Når der anvendes snekæder.
tDæk og hjul
FORSIGTIG
Under inspektion eller justering af dæktryk
må der ikke udøves overdreven kraft på
ventilen. Den kunne blive beskadiget.
Skift af dæk og hjul
Følgende procedure gør det muligt for
TPMS-systemet at genkende en
dæktrykfølers entydige id-signalkode, når
dæk eller hjul skiftes, f.eks. skift til og fra
vinterdæk.
BEMÆRK
Hver dæktrykføler har en entydig
id-signalkode. Signalkoden skal være
registreret i systemet til overvågning af
dæktryk, før det fungerer. Den letteste
måde at gøre det på er at få en autoriseret
Mazda-forhandler til at skifte dækket og
gennemføre registreringen af
id-signalkode.
Ved skift af dæk hos en autoriseret
Mazda-forhandler
Når en autoriseret Mazda-forhandler
ændrer din bils dæk, gennemfører de
registrering af dæktrykfølerens
id-signalkode.

Under kørsel
System til overvågning af dæktryk
4-263

AUX/USB-tilstand
Der kan høres lyd fra bilens højttalere ved
at slutte en almindelig bærbar audioenhed
til AUX-bøsningen.
Der kræves et almindeligt stereo-minijack
(3,5
) uden impedans. Kontakt en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
Desuden kan lyd afspilles fra bilens
audioenhed ved at slutte en USB-enhed til
USB-porten.
BEMÆRK
(Type B)
SD-kortpladsen er til navigationssystemet.
På biler med navigationssystem indsættes
SD-kortet (original Mazda) med gemte
kortdata på SD-kortpladsen og bruges.
Ty p e A

AUX-bøsning/USB-port
Ty p e B

USB-port
AUX-bøsning
pSådan bruges AUX-tilstand (type A).....
................................................ side 5-30
qSådan bruges USB-tilstand (type A) .....
................................................ side 5-31
rSådan bruges iPod-tilstand (type A) ......
................................................ side 5-34
sSådan bruges AUX-tilstand (type B) .....
................................................ side 5-95
tSådan bruges USB-tilstand (type B)......
................................................ side 5-96
ADVARSEL
Betjen ikke bærbare afspillere eller andre
produkter under kørslen:
Betjening af bærbare afspillere eller andre
produkter under kørslen er farligt, da det
tager opmærksomheden fra trafikken,
hvilket kan medføre en alvorlig ulykke.
Betjen altid afspilleren, når bilen står stille.
FORSIGTIG
Afhængigt af den bærbare audioenhed kan
der forekomme støj, når enheden bruges,
mens den er tilsluttet bilens
tilbehørsbøsning. (Hvis der forekommer
støj, må tilbehørsbøsningen ikke bruges).
Funktioner i kabine
Før brug af audiosystemet
5-17

Kontakter omkring kommandoenhedens greb
Følgende handlinger kan udføres ved at trykke på kontakterne omkring kommandoenhedens
greb.
: Viser startskærmen.
: Viser underholdningsskærmen.
: Viser navigationsskærmen (kun biler med navigationssystem). Se brugervejledningen for at få
oplysninger om betjening af navigationsskærmen. Hvis SD-kortet til navigationssystemet ikke er
indsat, vises kompasset, der viser den retning, bilen bevæger sig i.
: Viser favoritter-skærmen. Tryk længe for at gemme specielle elementer som en favorit.
(Radio, telefonbog og destination i navigationssystemet kan programmeres).
: Går tilbage til forrige skærm.
Betjening af kontrolknap

(Valg af ikoner på skærm)
1. Vip eller drej kommandoenhedens greb, og bevæg markøren til det ønskede ikon.
2. Tryk på kommandoenhedens greb, og tryk på ikonet.
BEMÆRK
Betjening af kommandoenhedens greb med et langt tryk er også muligt for visse funktioner.
Funktioner i kabine
Audioanlæg [type B (berøringsskærm)]
5-77

Startskærm
Kommunikation
Ikon Funktion
Anvendelser
Oplysninger, f.eks. gennemsnitlig brændstoføkonomi, vedligeholdelse og advarsler, kan
verificeres.
Skærmvisningen kan variere afhængigt af hældning og specifikationer.
Underholdning
Betjener audio, f.eks. radio og CD'er. Den senest anvendte lydkilde vises. En lydkilde, der
ikke kan bruges på det pågældende tidspunkt, springes over, og den forrige lydkilde vises.
Du ændrer lydkilden ved at vælge ikonet
, der vises nederst på skærmen.
Kommunikation
Der er Bluetooth®-relaterede funktioner tilgængelige.
Navigation
Navigationsskærmen vises (biler med navigationssystem).
Hvis SD-kortet til navigationssystemet ikke er indsat, vises kompasset, der viser den ret-
ning, bilen bevæger sig i.
Kompasset viser eventuelt ikke den rigtige retning, når bilen er standset eller kører lang-
somt.
Indstillinger
Menu med generelle indstillinger (f.eks. display, lyd, Bluetooth® og sprog).
Skærmvisningen kan variere afhængigt af hældning og specifikationer.
Funktioner i kabine
Audioanlæg [type B (berøringsskærm)]
5-80
