2018 MAZDA MODEL CX-5 display

Når det er en bratt skråning bak bilen
Når det er en bratt skråning oppover (nedover) bak bilen, synes gjenstanden som vises på
skjermen lenger unna (nedover: nærmere) enn den faktiske avstanden.
A AB
B
Synes
lenger enn
faktisk
avstand
Gjenstandens
faktiske posisjon Gjenstandens faktiske posisjon
Gjenstand på skjerm
A: Avstand mellom bilen og gjenstanden vises på skjermen.
B: Faktisk avstand mellom bilen og gjenstanden.Gjenstand på skjermSynes
nærmere
enn faktisk
avstand
Tredimensjonal gjenstand på bakenden av bilen
Fordi avstandsstrekene vises på et flatt område, er avstanden til den tredimensjonale
gjenstanden som vises på skjermen en annen enn den faktiske avstanden.
A
A
C B
CB
(Faktisk avstand) B>C=A
Registrert avstand på skjermen A>B>C
(Skjermvisning)
(Faktisk tilstand)
Kontroller at omgivelsene er trygge
(Forutsett bilbane, displaytype for hjelpelinjer)
Ved rygging nær en tredimensjonal gjenstand
Ved rygging nær en overhengende gjenstand kan bilen treffe gjenstanden selv om streken
for den forventede banen ikke er i berøring med gjenstanden på skjermen. Posisjonen til
gjenstanden som vises på skjermen er en annen enn den faktiske posisjonen fordi strekene
for den forventede banen på skjermen vises på grunnlag av en horisontal veiflate. Ved
rygging nær en overhengende gjenstand, må du bekrefte forholdene bak og rundt bilen
direkte med dine egne øyne.
Under kjøring
Ryggeskjerm
4-280

tSensorens registreringsområde
Sensorene registrerer hindringer innenfor følgende område.

Registreringsområde for fremre sensor
Registreringsområde for fremre hjørnesensorRegistreringsområde for bakre sensor Registreringsområde for bakre hjørnesensor
B
A
D
CA: Omtrent 55 cm
B: Omtrent 55 cm
C: Omtrent 100 cm
D: Omtrent 150 cm
Vise avstandsdisplayet
Vise Avstand mellom bil og hindring
Uten 360 °-kameramonitor
Med 360 °-kamera-
monitorFremre sensor
* /
fremre hjørnesen-
sor
*
Bakre sensor / bakre
hjørnesensor Uten sensor foran
og på hjørnene for-
anMed sensor foran
og på hjørnene for-
an
Grønn
Fremre sensor:
Ca. 100—60 cmBakre sensor:
Ca. 150—60 cm
Under kjøring
Parkeringssensorsystem
4-284*Noen modeller.

5Innvendig utstyr og egenskaper
Bruk av forskjellige funksjoner for kjørekomfort, inkludert
klimaanlegg og stereoanlegg.
Klimaanlegg ...................................... 5-4
Tips om bruk ................................ 5-4
Bruk av ventilasjonsdysene ......... 5-5
Manuell type ................................ 5-7
Helautomatisk type .................... 5-11
Før du bruker stereoanlegget ........ 5-15
Lydkontrollbryter ....................... 5-15
AUX/USB-modus ......................5-17
Antenne ...................................... 5-19
Lydanlegg [Type A (uten
berøringsskjerm)] ........................... 5-20
Kontroller for strøm/volum/lyd .........
.................................................... 5-20
Klokke ........................................5-22
Bruke radioen .............................5-23
Bruke CD-spilleren
*.................. 5-27
Bruke AUX-modus .................... 5-30
Bruke USB-modus .....................5-31
Bruke iPod-modus ..................... 5-34
Feilmeldinger ............................. 5-36
Bluetooth
®*............................... 5-37
Klargjøring av Bluetooth
®*....... 5-40
Tilgjengelige språk
*................... 5-51
Sikkerhetsinnstilling
*.................5-53
Bluetooth
® Audio*.................... 5-55
Bluetooth
® Hands-Free*............ 5-57
Talegjenkjenning
*...................... 5-65
Talegjenkjenningens lærefunksjon
(brukerregistrering)
*.................. 5-67
Feilsøking
*................................. 5-70
Lydanlegg [Type B
(berøringsskjerm)] ..........................5-74
Grunnleggende metode for bruk ........
.................................................... 5-74
Hjemmeskjermbilde ...................5-78
Volum-/display-/lydbrytere ........ 5-79
Bruke radioen .............................5-81
Bruke DAB-radio (Digital Audio
Broadcasting)
*........................... 5-84
Bruke CD-spilleren
*.................. 5-86
Bruke DVD-spilleren
*............... 5-89
Bruke AUX-modus .................... 5-92
Bruke USB-modus ..................... 5-93
Bluetooth
®................................. 5-99
Klargjøring av Bluetooth
®.......5-102
Tilgjengelige språk
*................. 5-104
Bluetooth
® Audio .................... 5-105
Bruke Aha™ ............................ 5-109
Bruke Stitcher™ Radio ............ 5-113
Bluetooth
® Hands-Free ............5-115
Talegjenkjenning ......................5-125
Innstillinger .............................. 5-127
Programmer ............................. 5-129
Feilsøking ................................ 5-130
Vedlegg ...........................................5-135
Ting du trenger å vite ............... 5-135
*Noen modeller.5-1

Helautomatisk type
Systeminformasjon om klimaanlegget vises på displayet.
Luftstrømdisplay
Display for temperaturinnstilling (førersiden)
Modusvelgerdisplay
Display
i klimaanleggmodus
Display for temperaturinnstilling (passasjersiden)
Luftinntaksvelger
(resirkulert luft-stilling)
Luftinntaksvelger
(luft utenfra-stilling)
Reguleringsbryter for førertemperatur
AUTO-bryter
Modusvalgbryter
ViftereguleringsbryterAV-bryterDefrosterbryter for frontruten
Bryter for oppvarmet bakrute
Reguleringsbryter
for passasjertemperatur
DUAL-bryter A/C-bryter
ttKontrollbrytere
AUTO-bryter
Ved å trykke på AUTO-bryteren vil
følgende funksjoner bli automatisk
kontrollert i henhold til den innstilte
temperaturen:
•Luftstrømtemperatur
•Luftmengde
•Valg av luftstrømmodus
•Valg av utvendig/resirkulert luft
•Bruk av klimaanlegget
•Valg av A/C eller A/C ECO
MERKNAD
AUTO-bryter indikatorlampe
•Når den er tent, indikerer den at
systemet står på auto og vil fungere
automatisk.
•Hvis noen av følgende brytere brukes
mens systemet står i autokontroll, slår
indikatorlampen for autobryteren seg av.
•Modusvalgbryter
•Viftereguleringsbryter
•Defrosterbryter for frontruten
Funksjonene til andre brytere enn de
som brukes, fortsetter å fungere i
autokontroll.
AV-bryter
Å trykke på OFF-bryteren vil slå av
klimaanlegget.
Innvendig utstyr og egenskaper
Klimaanlegg
5-11

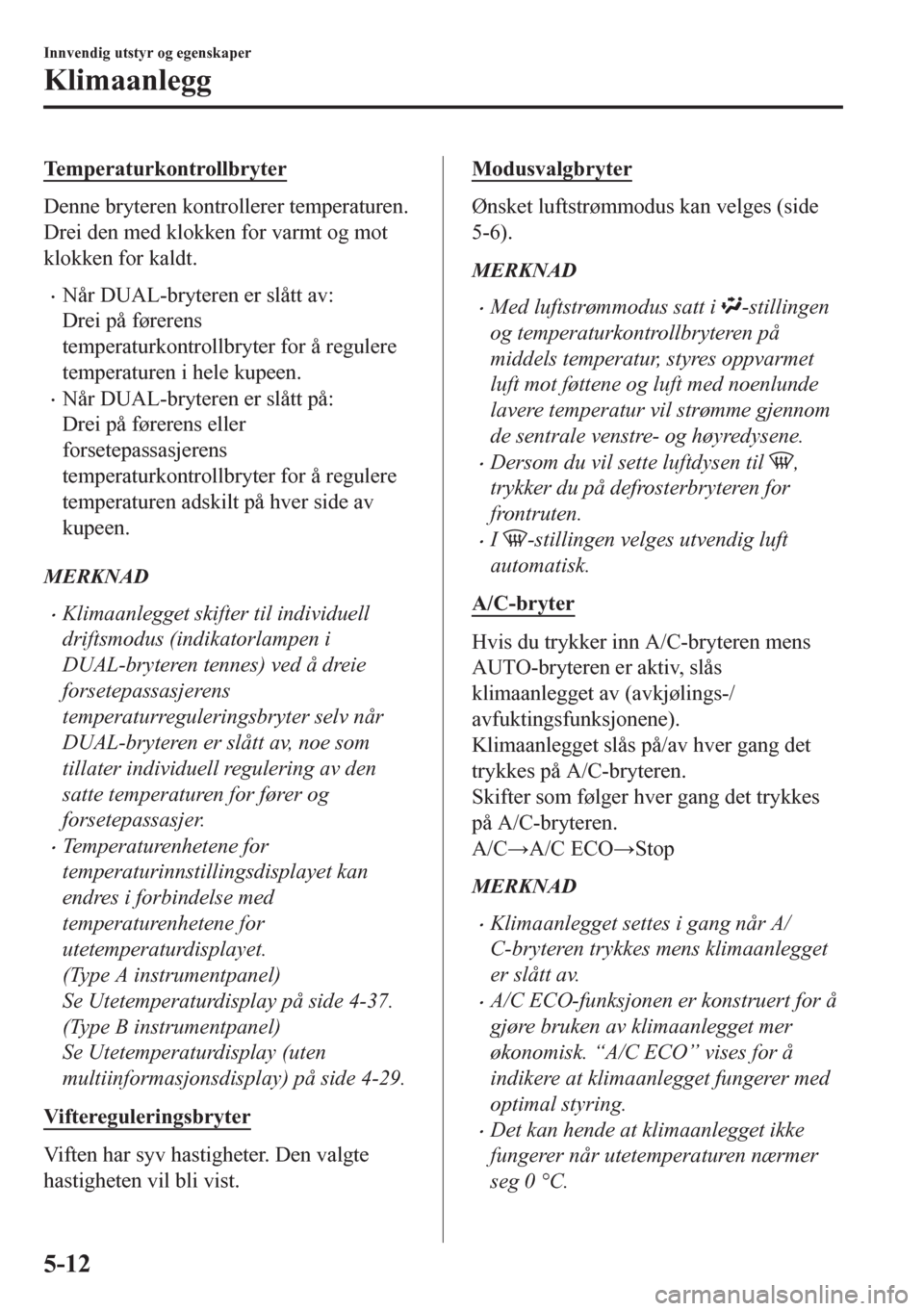

Temperaturkontrollbryter
Denne bryteren kontrollerer temperaturen.
Drei den med klokken for varmt og mot
klokken for kaldt.
•Når DUAL-bryteren er slått av:
Drei på førerens
temperaturkontrollbryter for å regulere
temperaturen i hele kupeen.
•Når DUAL-bryteren er slått på:
Drei på førerens eller
forsetepassasjerens
temperaturkontrollbryter for å regulere
temperaturen adskilt på hver side av
kupeen.
MERKNAD
•Klimaanlegget skifter til individuell
driftsmodus (indikatorlampen i
DUAL-bryteren tennes) ved å dreie
forsetepassasjerens
temperaturreguleringsbryter selv når
DUAL-bryteren er slått av, noe som
tillater individuell regulering av den
satte temperaturen for fører og
forsetepassasjer.
•Temperaturenhetene for
temperaturinnstillingsdisplayet kan
endres i forbindelse med
temperaturenhetene for
utetemperaturdisplayet.
(Type A instrumentpanel)
Se Utetemperaturdisplay på side 4-37.
(Type B instrumentpanel)
Se Utetemperaturdisplay (uten
multiinformasjonsdisplay) på side 4-29.
Viftereguleringsbryter
Viften har syv hastigheter. Den valgte
hastigheten vil bli vist.
Modusvalgbryter
Ønsket luftstrømmodus kan velges (side
5-6).
MERKNAD
•Med luftstrømmodus satt i -stillingen
og temperaturkontrollbryteren på
middels temperatur, styres oppvarmet
luft mot føttene og luft med noenlunde
lavere temperatur vil strømme gjennom
de sentrale venstre- og høyredysene.
•Dersom du vil sette luftdysen til ,
trykker du på defrosterbryteren for
frontruten.
•I -stillingen velges utvendig luft
automatisk.
A/C-bryter
Hvis du trykker inn A/C-bryteren mens
AUTO-bryteren er aktiv, slås
klimaanlegget av (avkjølings-/
avfuktingsfunksjonene).
Klimaanlegget slås på/av hver gang det
trykkes på A/C-bryteren.
Skifter som følger hver gang det trykkes
på A/C-bryteren.
A/C
:A/C ECO
:Stop
MERKNAD
•Klimaanlegget settes i gang når A/
C-bryteren trykkes mens klimaanlegget
er slått av.
•A/C ECO-funksjonen er konstruert for å
gjøre bruken av klimaanlegget mer
økonomisk. “A/C ECO” vises for å
indikere at klimaanlegget fungerer med
optimal styring.
•Det kan hende at klimaanlegget ikke
fungerer når utetemperaturen nærmer
seg 0 °C.
Innvendig utstyr og egenskaper
Klimaanlegg
5-12

VisningStille inn verdi
Drei mot
klokkenDrei med
klokken
12 t
24 t
(12 t/24 t tidsjustering)12Hr (blin-
ker)24Hr (blin-
ker)
*1 Med Radio Data System (RDS)
*2 Avhengig av modellen, kan det hende
at denne funksjonen ikke er tilgjengelig.
MERKNAD
Hvis det ikke brukes på flere sekunder, går
displayet tilbake til det forrige
skjermbildet. For å nullstille bass, diskant,
klang og balanse, kan du trykke på
menyknappen (
) i 2 sekunder.
Enheten vil gi fra seg en lyd og “CLEAR”
vises på displayet.
AF (Stille inn alternativ frekvens (AF))
*
AF-funksjonen til Radio Data System
(RDS) kan slås på eller av.
Se Radio Data System (RDS) på side
5-25.
REG (Stille inn regionalt program
(REG))
*
REG-funksjonen til Radio Data System
(RDS) kan slås på eller av.
Se Radio Data System (RDS) på side
5-25.
ALC (Automatisk volumregulering)
Den automatiske nivåreguleringen (ALC)
endrer lydvolumet automatisk i henhold til
bilhastigheten. Jo høyre bilhastigheten er,
jo større er volumøkningen. ALC har
modusene ALC AV og ALC NIVÅ 1 til 7.
På ALC-NIVÅ 7, er hvor mye volumet
kan øke på det maksimale. Velg modus i
henhold til kjøreforholdene.
PIPESIGNAL (Lydjusteringslyd)
Innstillingen for betjeningslyden som
høres når en knapp blir trykket eller holdt
inne, kan endres. Den opprinnelige
innstillingen er PÅ. Sett den på AV for å
dempe betjeningslyden.
BT SETUP-modus
*
Musikk og annen lyd, som f.eks.
stemmedata, som er spilt inn på bærbare
lydenheter og mobiltelefoner som er
utstyrt med Bluetooth
®, kan overføres
trådløst til bilhøyttalerne. Ved hjelp av BT
SETUP-modus kan disse enhetene
programmeres til Bluetooth
®-enheten eller
endres (side 5-40).
12 t
24 t (12 t/24 t tidsjustering)
Drei på lydkontrollbryterne for å skifte
mellom visning av 12- og 24-timers
klokkeslett (side 5-22).
Innvendig utstyr og egenskaper
Lydanlegg [Type A (uten berøringsskjerm)]
*Noen modeller.5-21

Innstilling med søk
Automatisk søk etter radiostasjoner starter
når innstillingsknappen (
, ) trykkes
inntil det høres en pipetone. Søket stanses
når en stasjon blir funnet.
MERKNAD
Hvis du fortsetter å trykke og holde inne
knappen, endres frekvensen kontinuerlig
uten å stoppe.
Skanninnstilling
Trykk og hold på skannknappen (
)
for å automatisk prøvehøre på stasjoner
med sterkt signal. Skanningen stopper på
hver stasjon i ca. 5 sekunder. Trykk og
hold på skannknappen (
) igjen
innenfor dette intervallet for å beholde
stasjonen.
Innstilling av forhåndsinnstilte kanaler
De seks forhåndsinnstilte kanalene kan
brukes til å lagre 6 AM- (uten Radio Data
System (RDS)), MW/LW (med Radio
Data System (RDS)) og 12 FM-stasjoner.
1. For å kunne stille inn en kanal må du
først velge AM (uten Radio Data
System (RDS)), MW/LW (med Radio
Data System (RDS)), FM1, eller FM2.
Still inn på den ønskede stasjonen.
2. Trykk inn en forhåndsinnstillingsknapp
i ca. to sekunder inntil du hører en
pipetone. Det forhåndsinnstilte
kanalnummeret eller
stasjonsfrekvensen vises på displayet.
Stasjonen ligger nå i minnet.
3. Gjenta denne operasjonen for de andre
stasjonene og båndene du ønsker å
lagre. For å lagre en i minnet, skal du
velge AM (uten Radio Data System
(RDS)), MW/LW (med Radio Data
System (RDS)), FM1 eller FM2 og
deretter trykke på forhåndsinnstilte
knappen for kanalen.
Stasjonsfrekvensen eller
kanalnummeret vises på displayet.
Autominneinnstilling (uten Radio Data
System (RDS))
Dette er spesielt nyttig når du kjører
gjennom et område der du ikke kjenner de
lokale stasjonene.

Trykk og hold inne autominneknappen
(
) i ca. 2 sekunder inntil du hører en
pipetone. Systemet vil automatisk skanne
og midlertidig lagre opptil 6 stasjoner med
de seks sterkeste signalene på hvert bånd i
dette området.

Etter at skanningen er fullført, vil radioen
spille den stasjonen som har det sterkeste
signalet og frekvensen vises på displayet.
Trykk og slipp autominneknappen
(
) for å kalle opp stasjoner fra listen
med autolagrede stasjoner. Én stasjon vil
bli valgt hver gang og dens frekvens og
kanalnummer vises på displayet.
MERKNAD
Hvis det ikke er noen stasjoner som kan
spilles etter at skanningen er fullført, vil
det bli vist en “A” på displayet.
Innvendig utstyr og egenskaper
Lydanlegg [Type A (uten berøringsskjerm)]
5-24

tRadio Data System (RDS)*
MERKNAD
Radiodatasystemet (RDS) fungerer ikke
utenfor systemets dekningsområde.
Alternativ frekvens (AF)
AF-funksjoner på FM-stasjoner. Trykk på
menyknappen (
) og velg AF-modus
for å slå den på, og “AF” vises. Hvis
mottaket av den gjeldende stasjonen blir
svakere, skifter systemet automatisk til en
alternativ stasjon.

Hvis du ønsker å fortsette et regionalt
program, kan du trykke på menyknappen
(
) og velge REG-modus for å slå
den på. “REG ON” vises. Trykk på
lydkontrollbryteren og velg REG-modus
for å slå den av. “REG OFF” vises.
Trafikkmeldinger (TA)
Hvis TA-knappen (
) trykkes inn, vil
enheten skifte til TA-modus og “TA” vises
på displayet.

Hvis en TA-sending mottas mens i
TA-modus, oppfanges TA-sendingen selv
ved bruk av andre funksjoner (FM,
USB-enhet, AUX eller BT audio) og
"Traffic Info" vises.
Under en TA-sending kan du trykke på
TA-knappen (
) for å avslutte sendingen
og vende tilbake til forrige modus.
Programtypeinformasjon (PTY)
Noen FM-stasjoner sender
programtypekoder. Denne koden gjør det
mulig å raskt finne alternative stasjoner
som sender samme programtype.

Trykk på PTY-knappen (
, ) i
FM-modus. Koden for programtypen og
“PTY” vises under mottak. Hvis det ikke
er noen kode for programtypen, vises
“None”.
(Slik velger du en programtype:)
1. Trykk på informasjonsknappen for
programtype (
, ) mens koden for
programtypen vises.
2. Bruk en av følgende:
•Trykk på den forhåndsprogrammerte
forhåndsinnstillingsknappen (1 til 6).
•Trykk på informasjonsknappen for
programtype (
, ).
(Slik skanner du for informasjon om
programtype:)
1. Trykk på informasjonsknappen for
programtype (
, ) mens koden for
programtypen vises.
2. Trykk på informasjonsknappen for
programtype (
, ) inntil du hører en
pipetone.
Enheten vil skanne etter sendinger, og
hvis ingen finnes, vises "Nothing" og
enheten vil gå tilbake til det båndet
som ble spilt tidligere.
Innvendig utstyr og egenskaper
Lydanlegg [Type A (uten berøringsskjerm)]
*Noen modeller.5-25
