•Förarsätets position (framåt/bakåt, höjd,
sätesunderdelens framkant, sätets
lutning)
Se Inställning av säte på sidan 2-5.
•Active driving display (displayens
position, ljusstyrka, information som
visas)
Se Active Driving Display på sidan
4-43.
VIKTIGT
Håll fingrar och händer borta från sätets
undersida medan minnesfunktionen ställer
in sätet i det sparade läget. Sätet förflyttar
sig automatiskt när minnesfunktionen
aktiveras med knapptryckningen, så
fingrar och händer kan komma i kläm och
skadas.
SET-knapp
1
2
Körläget kan programmeras eller användas
med knapparna på sidan av sätet eller
nyckeln.
OBS
•Justering av svankstödet kan inte
programmeras.
•Körläget kan programmeras på
knapparna på sidan av sätet eller
nyckeln och användas när fordonet körs.
•Om bilen har lämnats in på service och
batteriet har kopplats ur har de
inprogrammerade sätespositionerna
raderats. Programmera om
sätespositionerna.
Programmering
1. Kontrollera att parkeringsbromsen är
åtdragen.
2.(Automatväxellåda)
Kontrollera att växelväljaren står i läge
P.
3. Starta motorn.
4. Justera sätet och active driving display
efter önskat körläge.
5. Håll knappen SET intryckt tills en
signal hörs en gång.
6. Genomför en av följande inställningar
inom 5 sekunder efter det att steg 5
ovan är klart:
•Programmering med en knapp på
sidan av sätet
Håll önskad programmeringsknapp 1
eller 2 intryckt tills du hör en signal.
•Programmering med nyckeln
Håll knappen
på nyckeln intryckt
tills en signal hörs.
OBS
Åtgärden avbryts om signalen hörs tre
gånger.
Flytta sätet till det programmerade
körläget
(Med en knapp på sidan av sätet)
1. Kontrollera att parkeringsbromsen är
åtdragen.
2.(Automatväxellåda)
Kontrollera att växelväljaren står i läge
P.
3. Starta motorn.
Viktig säkerhetsutrustning
Säten
2-8

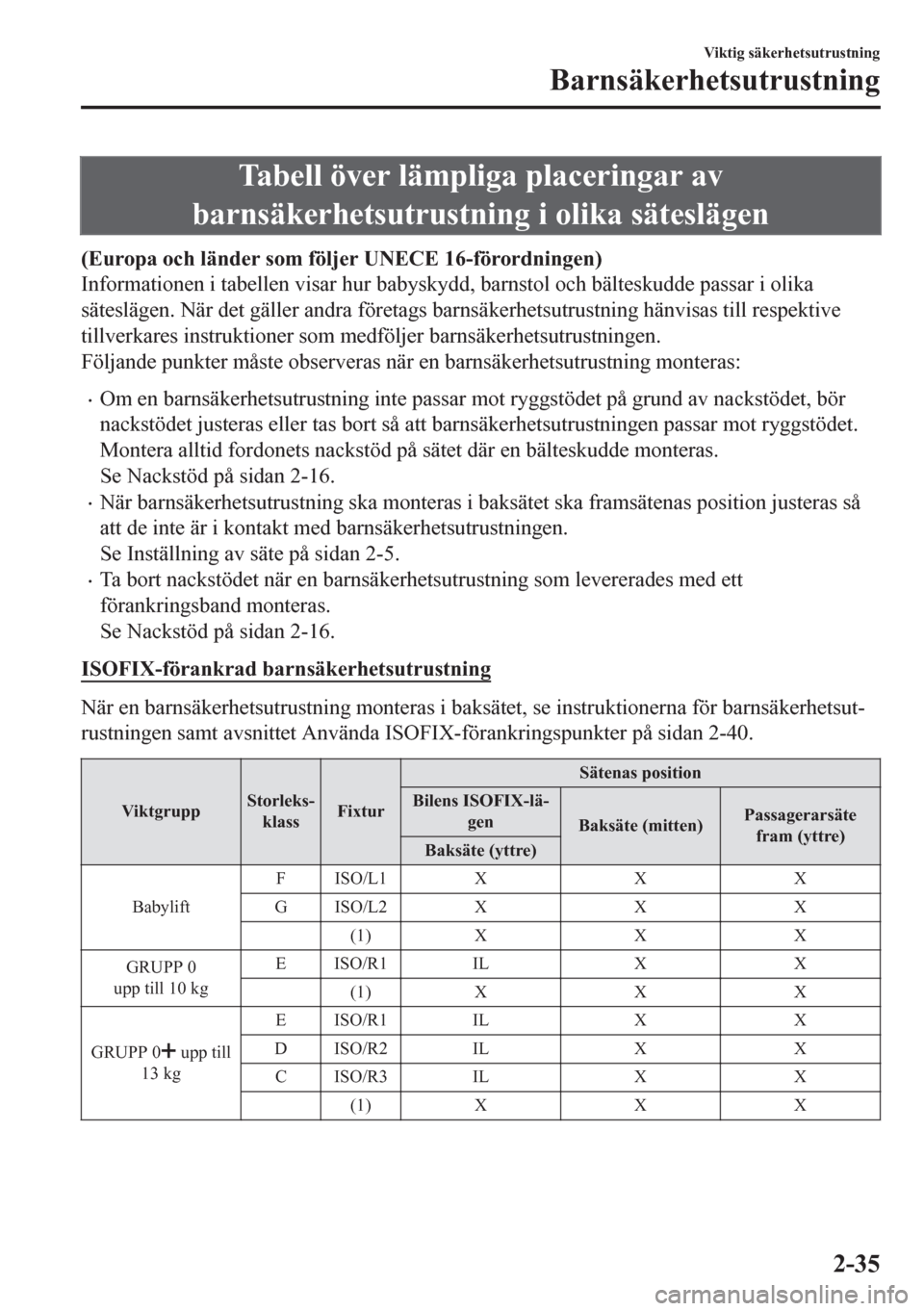

Tabell över lämpliga placeringar av
barnsäkerhetsutrustning i olika säteslägen
(Europa och länder som följer UNECE 16-förordningen)
Informationen i tabellen visar hur babyskydd, barnstol och bälteskudde passar i olika
säteslägen. När det gäller andra företags barnsäkerhetsutrustning hänvisas till respektive
tillverkares instruktioner som medföljer barnsäkerhetsutrustningen.
Följande punkter måste observeras när en barnsäkerhetsutrustning monteras:
•Om en barnsäkerhetsutrustning inte passar mot ryggstödet på grund av nackstödet, bör
nackstödet justeras eller tas bort så att barnsäkerhetsutrustningen passar mot ryggstödet.
Montera alltid fordonets nackstöd på sätet där en bälteskudde monteras.
Se Nackstöd på sidan 2-16.
•När barnsäkerhetsutrustning ska monteras i baksätet ska framsätenas position justeras så
att de inte är i kontakt med barnsäkerhetsutrustningen.
Se Inställning av säte på sidan 2-5.
•Ta bort nackstödet när en barnsäkerhetsutrustning som levererades med ett
förankringsband monteras.
Se Nackstöd på sidan 2-16.
ISOFIX-förankrad barnsäkerhetsutrustning
När en barnsäkerhetsutrustning monteras i baksätet, se instruktionerna för barnsäkerhetsut-
rustningen samt avsnittet Använda ISOFIX-förankringspunkter på sidan 2-40.
ViktgruppStorleks-
klassFixturSätenas position
Bilens ISOFIX-lä-
gen
Baksäte (mitten)Passagerarsäte
fram (yttre)
Baksäte (yttre)
BabyliftFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPP 0
upp till 10 kgEISO/R1 IL X X
(1) X X X
GRUPP 0
upp till
13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-35

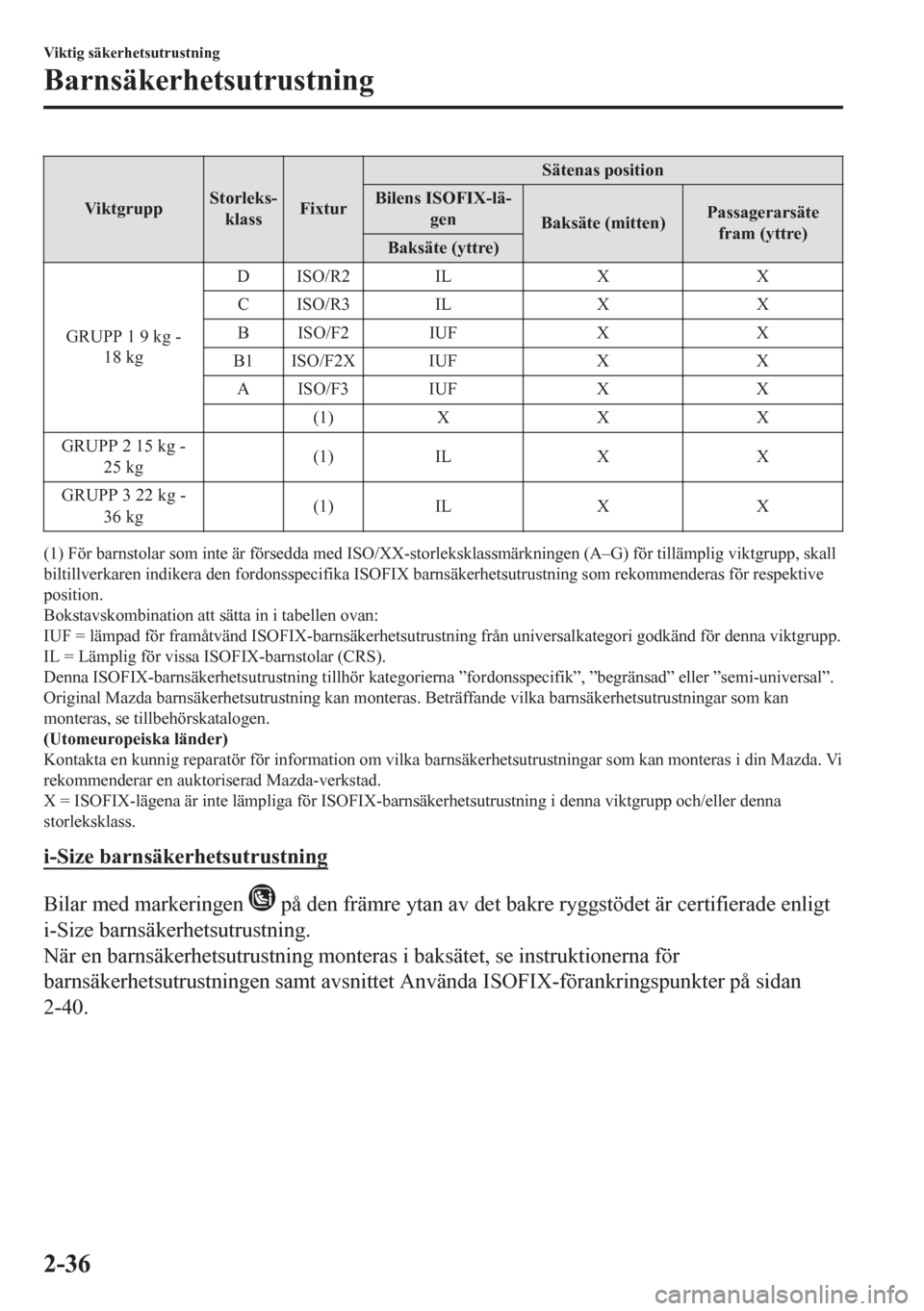

ViktgruppStorleks-
klassFixturSätenas position
Bilens ISOFIX-lä-
gen
Baksäte (mitten)Passagerarsäte
fram (yttre)
Baksäte (yttre)
GRUPP 1 9 kg -
18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPP 2 15 kg -
25 kg(1) IL X X
GRUPP 3 22 kg -
36 kg(1) IL X X
(1) För barnstolar som inte är försedda med ISO/XX-storleksklassmärkningen (A–G) för tillämplig viktgrupp, skall
biltillverkaren indikera den fordonsspecifika ISOFIX barnsäkerhetsutrustning som rekommenderas för respektive
position.
Bokstavskombination att sätta in i tabellen ovan:
IUF = lämpad för framåtvänd ISOFIX-barnsäkerhetsutrustning från universalkategori godkänd för denna viktgrupp.
IL = Lämplig för vissa ISOFIX-barnstolar (CRS).
Denna ISOFIX-barnsäkerhetsutrustning tillhör kategorierna ”fordonsspecifik”, ”begränsad” eller ”semi-universal”.
Original Mazda barnsäkerhetsutrustning kan monteras. Beträffande vilka barnsäkerhetsutrustningar som kan
monteras, se tillbehörskatalogen.
(Utomeuropeiska länder)
Kontakta en kunnig reparatör för information om vilka barnsäkerhetsutrustningar som kan monteras i din Mazda. Vi
rekommenderar en auktoriserad Mazda-verkstad.
X = ISOFIX-lägena är inte lämpliga för ISOFIX-barnsäkerhetsutrustning i denna viktgrupp och/eller denna
storleksklass.
i-Size barnsäkerhetsutrustning
Bilar med markeringen på den främre ytan av det bakre ryggstödet är certifierade enligt
i-Size barnsäkerhetsutrustning.
När en barnsäkerhetsutrustning monteras i baksätet, se instruktionerna för
barnsäkerhetsutrustningen samt avsnittet Använda ISOFIX-förankringspunkter på sidan
2-40.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-36

Extremt farligt! Placera aldrig en bakåtvänd barnsäkerhetsutrustning på
frampassagerarsätet om det har en krockkudde som kan utlösas:
Använd ALDRIG en bakåtvänd barnstol på ett säte som skyddas av en AKTIV krockkudde
framför, det kan ge upphov till DÖDSFALL eller ALLVARLIG SKADA på BARNET.
Även vid en lättare kollision kan barnstolen träffas av en utlösande krockkudde och med stor
kraft flyttas bakåt vilket kan resultera i livshotande skador på barnet.

Sitt inte för nära krockkuddarna fram:
Det är extremt farligt att sitta för nära krockkuddarna eller placera händer och fötter på dem.
Krockkuddarna fram blåses upp med stor kraft och hög hastighet. Om någon är för nära kan
allvarliga skador uppstå. Föraren ska alltid bara hålla i rattens kant. Frampassageraren ska
ha fötterna på golvet. Frampassageraren ska justera sätet så att det alltid är så långt bak som
möjligt, och alltid sitta upprätt mot ryggstödet med säkerhetsbältet på.
Sitt i mitten av sätet och ha på säkerhetsbältet ordentligt:
Det är mycket farligt att sitta för nära sidokrockkuddarna, att placera händerna på dem, sova
lutad mot dörren eller luta sig ut genom fönstret. Sido- och gardinkrockkuddarna utlöses
mycket snabbt och med stor kraft vid dörren på den sida där bilen har träffats. Allvarliga
olyckor kan inträffa om någon sitter för nära dörren eller lutar sig mot ett fönster eller om
baksätespassagerarna tar tag i sidorna på de främre stolsryggarna. Ge sidokrockkuddarna
och gardinkrockkuddarna tillräckligt utrymme genom att sitta mitt i sätet med bältet fastsatt
medan bilen körs.
Fäst inga föremål på eller runt området där förarens och frampassagerarens krockkuddar
blåses upp:
Det är farligt att fästa något på krockkuddsmodulerna eller placera något framför dem. Vid
en olycka kan ett föremål komma i vägen för uppblåsningen av krockkudden och skada
någon.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-44

tFörarkrockkudde
Förarkrockkudden är monterad i ratten.
När krockkuddens kollisionssensorer känner av en frontalkollision som klassas som
kraftigare än måttlig, utlöses förarkrockkudden snabbt för att minska de skador på förarens
huvud och bröst som uppstår när kroppen slår i ratten.
För mer information om utlösning av krockkuddar, se ”Utlösningskriterier för
SRS-krockkuddar” (sidan 2-54).
(Med system för passagerarsidans krockkudde fram)
Utlösningen av förarsidans tvåstegs krockkudde styrs i två energisteg beroende på
förarsätets position. Förarsidans sätesjusteringssensor sitter placerad under förarsätet.
Sensorn fastställer om förarsätet befinner sig framför eller bakom en referensposition och
sänder sätespositionen till diagnosmodulen (SAS-enhet). SAS-enheten är konstruerad för att
styra utlösningen av förarens krockkudde beroende på hur nära förarsätet befinner sig ratten.
Vid en kollision av måttlig styrka kommer förarkrockkudden att utlösas med en lägre energi,
medan vid en kraftigare kollision och när förarsätet befinner sig bakom referenspositionen
utlöses den med en högre energi.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-51

tGardinkrockkuddar
Gardinkrockkuddarna är monterade i de främre och bakre fönsterstolparna och i takkanten
längs båda sidorna.
När krockkuddarnas kollisionssensorer känner av en sidokollision som klassas som
kraftigare än måttlig, utlöses gardinkrockkuddarna snabbt för att i första hand minska de
skador på de yttre baksätespassagerarnas huvuden som uppstår när kroppen slår i
exempelvis dörrar och fönster.
För mer information om utlösning av krockkuddar, se ”Utlösningskriterier för
SRS-krockkuddar” (sidan 2-54).

Endast sidokrockgardinen
på krocksidan löser ut.
ttVarningslampa/pipsignal
Ett systemfel eller feltillstånd indikeras med en varning.
Se Varnings-/indikeringslampor på sidan 4-46.
Se Varningsljud är aktiverat på sidan 7-53.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-53

tÖppna/stänga fönstren
Fönstret öppnas när reglaget trycks in och stängs när reglaget trycks uppåt om tändningen är
på. Försök inte öppna eller stänga tre eller fler fönster samtidigt.
Passagerarsidans fönster fram och bakrutorna kan öppnas/stängas när låskontakten på
förardörren är i det upplåsta läget. Se till att denna spärrknapp står i läget låst när det finns
barn i bilen.

Stäng Stäng
Öppna
Öppna
Höger
bakfönster Förarsidans
fönsterSpärrknapp för
elfönsterhissar
Framsätes-
passagerarens
fönster Vänster
bakfönster
Låst
lägeUpplåst
läge Låst
lägeUpplåst
läge Huvudreglage Framsätespassagera-
rens elfönsterknapp
Bakrutans omkopplare Typ A
Typ B
OBS
•En elfönsterhiss kanske inte längre öppnas/stängs om du håller knappen intryckt efter det
att elfönsterhissen har öppnat eller stängt rutan. Om en elfönsterhiss inte öppnar/stänger
en ruta, vänta en stund och tryck sedan på knappen igen.
•Passagerarnas fönster kan öppnas eller stängas med huvudreglagen på förardörren.
•Elfönsterhissarna kan användas i cirka 40 sek. efter det att tändningen har vridits om från
läge ON till läge ACC eller OFF med alla dörrar stängda. Om en dörr öppnas kan
elfönsterhissarna inte användas.
För manövrering av elfönsterhissarna när motorn är avstängd ska kontakten lyftas upp
under tiden fönstret stängs eftersom den automatiska stängningsfunktionen inte fungerar.
•När de elmanövrerade fönstrens spärrknapp är i låst läge, slocknar ljuset i de
elmanövrerade fönstrens respektive knapp, förutom i förarens omkopplare. Ljuset kan
vara svårt att se på grund av de omgivande ljusförhållandena.
Innan du kör
Fönster
3-46

(Med nyckellöst låssystem)
Tryck på en kommandoknapp.

Kontrollampan i instrumentgruppen
blinkar två gånger per sekund i 20
sekunder.

5. Efter 20 sek. är systemet fullt aktiverat.
OBS
•Stöldskyddssystemet kan också
aktiveras med den automatiska
återlåsningsfunktionen när alla
dörrar, bakluckan och motorhuven
är stängda.
Se Sändare på sidan 3-4.
•Systemet avaktiveras om en av
följande åtgärder görs inom 20 sek.
efter att låsknappen tryckts in:
•En dörr låses upp.
•Öppning av en dörr.
•Öppning av motorhuven.
•Tändningen ställs i läge ON.
Utför aktiveringsproceduren på nytt
för att aktivera systemet.
•Om du låser dörrarna genom att
trycka på låsknappen på nyckeln när
stöldskyddssystemet är aktiverat,
blinkar varningsblinkersen en gång
för att visa att systemet är aktiverat.
tStänga av inbrottsgivaren (med
inbrottsgivare)
Om stöldskyddssystemet har aktiverats
medan ett av följande villkor föreligger,
ska inbrottsskyddet avaktiveras för att
förhindra larm när det utlöses av misstag.
•Om du lämnar bilen med ett rörligt
föremål, passagerare eller husdjur kvar i
bilen.
•Om du lämnar ett föremål i bilen som
kan rulla omkring, om bilen är placerad
på en instabil yta som kan tippa, till
exempel vid transport.
•Om du hänger små föremål i bilen eller
klädesplagg på klädkroken, eller
placerar andra föremål som lätt kan röra
sig inuti bilen.
•Om du parkerar på en plats där det
förekommer starka vibrationer eller
kraftiga ljud.
•Vid användning av högtryckstvätt eller
automattvätt.
•Kontinuerliga stötar och vibrationer från
hagel eller blixtar och åska överförs till
bilen.
•Om dörrarna låses när ett fönster eller
soltaket
* står öppet.
•Om en tillbehörsvärmare eller anordning
som producerar luft i rörelse och
vibrationer är i drift när
stöldskyddssystemet aktiveras.
OBS
Om någon dörr eller bakluckan förblir
stängd i 30 sekunder, kommer alla
dörrarna och bakluckan automatiskt att
låsas på nytt och stöldskyddssystemet att
aktiveras även om ett fönster eller
soltaket
* har lämnats öppet.
Innan du kör
Säkerhetssystem
*Vissa modeller.3-55
