2018 MAZDA MODEL CX-5 ESP

Med automatiska torkare
Omkopplarläge
Torkarens funktion
Nr
Ty p A Ty p B
Funktion när spaken förs
uppåt
Stopp
Automatik
Låg hastighet
Hög hastighet
Automatiska torkare
När torkarreglaget är i läge
kommer
regnsensorn att känna av mängden regn på
vindrutan och starta respektive stänga av
torkaren automatiskt (av—intervall—låg
hastighet—hög hastighet).

Regnsensorns känslighet kan ställas in
genom att vrida omkopplaren på
torkarreglaget.
Från mittläget (normalt), vrider du
omkopplaren uppåt för högre känslighet
(snabbare respons) och nedåt för lägre
känslighet (långsammare respons).
Högre känslighet
Mindre känslighetOmkopplare
Mittposi-
tion
Under körning
Reglage och kontroller
4-77

tVindrutespolare
Dra spaken mot dig och håll kvar för att
spruta spolarvätska.

Spolare AV
OBS
Om vindrutespolaren används när
vindrutetorkarna står still kommer de att
starta och slå några slag.
Om vindrutespolaren inte fungerar ska
spolarvätskenivån kontrolleras (sidan
6-27). Om vätskenivån är normal,
rådfråga en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Bakrutetorkare
och -spolare
Tändningen måste vara på för att torkaren
ska fungera.
ttBakrutetorkare
Starta torkaren genom att vrida
omkopplaren för bakre torkare/spolare.
Omkopplarläge
Torkarens funktion
NrTy p
ATy p
B
Stopp
Intervall
Normal
ttBakrutespolare
Spruta spolarvätska genom att vrida
omkopplaren för bakrutetorkare/spolare
till ett av
-lägena. När du släppt
omkopplaren kommer spolaren att stanna.
Om vindrutespolaren inte fungerar ska
spolarvätskenivån kontrolleras (sidan
6-27). Om vätskenivån är normal men
spolaren ändå inte fungerar, rådfrågar du
en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Under körning
Reglage och kontroller
4-79

Strålkastarspolare*
Motorn måste vara igång och strålkastarna
måste vara på.

Om du vill spola strålkastarna kan du
manövrera torkarreglaget två gånger.

Spolare AV
OBS
•Om vindrutespolarna används efter det
att strålkastarna tänts kommer
strålkastarspolarna att drivas
automatiskt.
•Om luft kommer in i
strålkastarspolarens rör t.ex. när
fordonet är helt nytt eller efter att en
tom spolarvätsketank fyllts på med
spolarvätska kommer spolarvätskan inte
att sprutas fram trots att föraren
manövrerar torkarreglaget. Om detta
inträffar ska följande procedur utföras:
1. Starta motorn.
2. Tänd strålkastarna.
3. Manövrera torkarreglaget flera
gånger tills spolaren sprutar
spolarvätska.
Bakrutans avimmare
Bakrutans avimmare avlägsnar imma från
bakrutan.

Tändningen måste vara på för att
avimmaren ska fungera.

Tryck på knappen för att starta bakrutans
avimmare. Bakrutans avimmare är på i
ungefär 15 minuter och stängs sedan av
automatiskt.
Indikeringslampan tänds när avimmaren är
på.

Om du vill stänga av bakrutans avimmare
innan de 15 minuterna har gått trycker du
på knappen igen.
Manuell luftkonditionering
Indikeringslampa
Automatisk luftkonditionering
Indikeringslampa
Under körning
Reglage och kontroller
4-80*Vissa modeller.

Bränsleekonomiövervakare*
För bilar med ljud typ B kan du växla mellan att visa kontrollstatus, bränsleförbrukning och
effektivitet
*1 genom att trycka på respektive ikon på displayen.
Dessutom kommer, när färden är avslutad, den totala energieffektiviteten att visas på den
sista sidan i displayen när den väljs.
1. Välj ikonen
på hemskärmen för att visa applikationsskärmen.
2. Välj ”Bränsleförbrukning”.
3. Välj ikonen
längst ned till vänster på skärmen när du vill visa menyn i skärmens
undre del.
4. Välj önskad ikon i menyn. Ikonerna innehåller följande:
Indikering på displayen Kontrollstatus
Bränsleekonomiövervakare
Bränsleekonomi (denna körning)
Historik över genomsnittlig bränsleförbrukning
Genomsnitt
(denna
körning)
Döljer menyvisningen.
Visar applikationsskärmen.
Växlar bränsleekonomiövervakaren i ordningsföljen
kontrollstatus, bränsleförbrukning och effektivitet*1.
Nollställer bränsleekonomidata.
Visar följande inställningsskärm.
•Stänger av/sätter på avslutningsvisningen•(Utan multiinformationsdisplay)
Stänger av/slår på funktioner som synkroniserar
(länkar) återställningen av bränsleförbrukningsdata
med trippmätaren (TRIP A)
*1 Med i-stop-funktion.
OBS
Skärmen som visar bränsleekonomi när tändningen slås om från ON till OFF ändras till
den ursprungliga skärmen för visning av bränsleekonomi när tändningen sätts på nästa
gång.
Under körning
Bränsleekonomiövervakare
*Vissa modeller.4-101

VARNING
Förlita dig inte helt på SCBS F-systemet:
¾SCBS F-systemet är endast utformat för att reducera skadorna i händelse av en kollision.
Om man förlitar sig alltför mycket på systemet kan det ge upphov till en olycka om
gaspedalen eller bromspedalen oavsiktligt trampas ner.
¾SCBS F-systemet aktiveras som respons på ett fordon framför. Systemet kanske inte kan
upptäcka eller reagera för fordon med 2 hjul eller för fotgängare.
VIKTIGT
I följande fall ska systemet stängas av för att undvika felaktig funktion:
¾När fordonet bogseras eller när fordonet bogserar ett annat fordon.
¾Bilen befinner sig på ett chassiställ.
¾Vid körning på ojämna vägar, till exempel med tätt växande gräs, eller vid terrängkörning.
Se Stoppa funktionen för bromsassistans i tättrafik [framåt] (SCBS F) på sidan 4-205 för
information om hur du inaktiverar SCBS F-systemet.
OBS
•SCBS F fungerar under följande förhållanden.
•Motorn är igång.
•Varningsindikeringen/varningslampan (gul) för smart bromsassistans/bromsassistans i
tättrafik (SBS/SCBS) tänds inte.
•(Kollisionsvarning för bakomvarande fordon)
Bilens hastighet är mellan 4 och 80 km/h.
•(Bromsstyrning (bromsassistans i tättrafik (SCBS)))
Bilens hastighet är mellan 4 och 30 km/h.
•SCBS F är aktiverat.
•Under följande förhållanden kanske SCBS F-systemet inte fungerar som det ska:
•SCBS F-systemet fungerar inte när föraren avsiktligt utför köråtgärder (med gaspedal
och ratt).
•Om det finns risk för en delvis kontakt med fordonet framför.
•Fordonet körs på hala underlag, till exempel blöta, isiga eller snöiga vägar.
•Bromsförmågan försämras vid kalla temperaturer och när bromsarna är våta.
•Bilen körs i samma hastighet som framförvarande fordon.
•Gaspedalen är nedtryckt.
•Bromspedalen är nedtryckt.
Under körning
i-ACTIVSENSE
4-202

¾Adaptiva LED-strålkastare (ALH)
¾System för att påkalla förarens uppmärksamhet (DAA)
¾Filassistanssystem (LAS) och varningssystem för filbyte (LDWS)
¾System för identifiering av trafikskyltar (TSR)
¾Avancerad bromsassistans i tättrafik (Advanced SCBS)
¾Bromsassistans i tättrafik [framåt] (SCBS F, Smart City Brake Support)
¾Mazda radarfarthållare med stopp- och körfunktion (MRCC med stopp- och
körfunktion)
¾Smart bromsassistans (SBS, Smart Brake Support)
¾Den riktning som den framåtriktade kameran (FSC) riktas i har finjusterats. Ändra inte
installationsplats och ta inte bort den framåtriktade kameran (FSC). Det kan innebära att
den skadas eller slutar fungera.
¾Använd alltid däck för alla hjul av specificerad storlek, med samma tillverkare, märke och
däckmönster. Använd dessutom inte däck med märkbart olika slitmönster på bilen
eftersom systemet kanske inte fungerar som avsett.
¾Den framåtriktade kameran (FSC) har en funktion för att detektera en smutsig vindruta och
informera föraren om detta, emellertid kanske den inte känner av plastpåsar, is eller snö på
vindrutan beroende på förhållandena. I sådana fall kan inte systemet fastställa om det
finns ett fordon framför bilen och kommer därför eventuellt inte att fungera korrekt. Kör
alltid med omtanke och var uppmärksam på vägen framför.
OBS
•I följande fall kan den framåtriktade kameran (FSC) inte detektera objekt rätt så att de
tillhörande systemen inte fungerar tillfredsställande.
•Höjden på framförvarande fordon är låg.
•Bilen körs i samma hastighet som framförvarande fordon.
•Strålkastare är inte påslagna nattetid eller när man passerar igenom en tunnel.
•I följande fall kan den framåtriktade kameran (FSC) inte detektera objekt rätt.
•Under sämre väderförhållanden som regn, dimma och snöfall.
•Vindrutespolaren används eller när vindrutetorkarna inte används vid regn.
•Is, dimma, snö, frost, regn, smuts och främmande partiklar som t.ex. en platspåse på
vindrutan.
•Lastbilar med låga lastflak och fordon med mycket låg eller hög profil.
•Vid körning bredvid väggar utan mönstring (inklusive staket och väggar med
längsgående mönster).
•Bakljusen på framförvarande fordon är avstängda.
•Ett fordon befinner sig utanför strålkastarens räckvidd.
•Bilen tar en snäv kurva eller kör uppför eller nerför en brant backe.
•Kör in eller ut ur en tunnel.
•Tungt bagage som får bilen att luta.
Under körning
i-ACTIVSENSE
4-244

VIKTIGT
Beakta följande försiktighetsåtgärder för att säkerställa att respektive system fungerar
tillfredsställande.
¾Placera inga klisterlappar (inklusive transparenta klisterlappar) på ytan kring kylargrillen
och emblemet i fronten, i och omkring radarsensorn (fram), och byt inte ut kylargrillen och
emblemet mot någon produkt som inte är original och som är konstruerad för att
användas tillsammans med radarsensorn (fram).
¾Radarsensorn (fram) har en funktion för att känna av en smutsig yta på radarsensorn och
informera föraren om detta, emellertid, beroende på villkoren, kanske den inte känner av
plastpåsar, is eller snö. Om detta inträffar kanske systemet inte fungerar tillfredsställande,
så håll alltid radarsensorn (fram) ren.
¾Montera inte ett skydd över grillen.
¾Om den främre delen av bilen har skadats i en trafikolycka, kan läget för radarsensorn
(fram) ha
flyttats. Stoppa systemet omedelbart och låt bilen undersökas hos en
auktoriserad Mazda-verkstad.
¾Använd inte den främre stötfångaren för att skjuta på andra fordon eller på hinder som när
man kör ut från en parkeringsplats. Det finns då risk för att sensorn (fram) träffas och dess
inriktning flyttas.
¾Ta inte bort, ta isär eller modifiera lasersensorn (fram).
¾För reparationer, byte eller målningsarbete kring radarsensorn (fram), kontakta en
auktoriserad Mazda-verkstad.
¾Modifiera inte upphängningen. Om hjulupphängningen modifieras kan bilens höjd ändras
och radarsensorn (fram) kanske inte uppfattar ett fordon eller hinder framför på rätt sätt.
Under körning
i-ACTIVSENSE
4-248

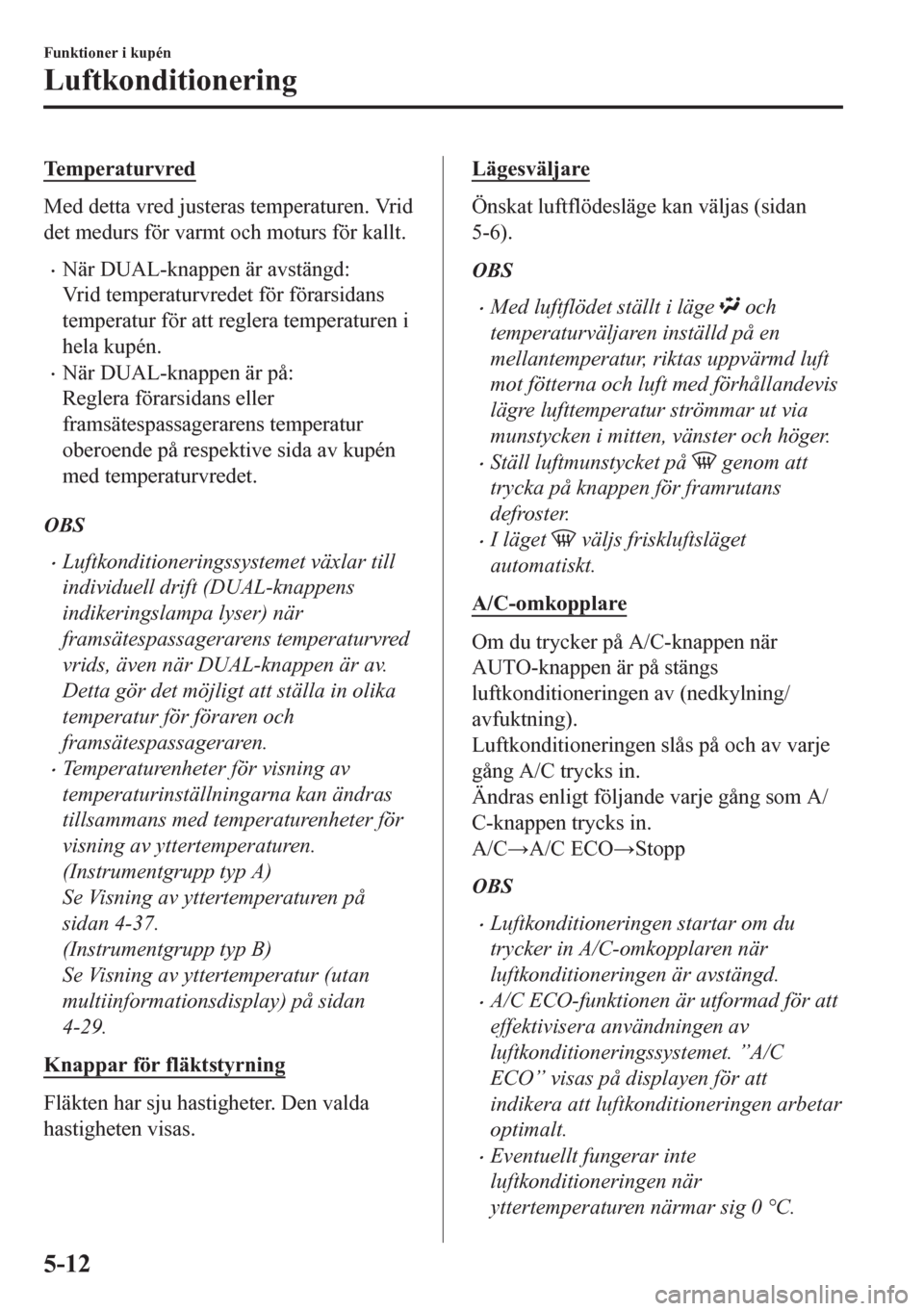

Temperaturvred
Med detta vred justeras temperaturen. Vrid
det medurs för varmt och moturs för kallt.
•När DUAL-knappen är avstängd:
Vrid temperaturvredet för förarsidans
temperatur för att reglera temperaturen i
hela kupén.
•När DUAL-knappen är på:
Reglera förarsidans eller
framsätespassagerarens temperatur
oberoende på respektive sida av kupén
med temperaturvredet.
OBS
•Luftkonditioneringssystemet växlar till
individuell drift (DUAL-knappens
indikeringslampa lyser) när
framsätespassagerarens temperaturvred
vrids, även när DUAL-knappen är av.
Detta gör det möjligt att ställa in olika
temperatur för föraren och
framsätespassageraren.
•Temperaturenheter för visning av
temperaturinställningarna kan ändras
tillsammans med temperaturenheter för
visning av yttertemperaturen.
(Instrumentgrupp typ A)
Se Visning av yttertemperaturen på
sidan 4-37.
(Instrumentgrupp typ B)
Se Visning av yttertemperatur (utan
multiinformationsdisplay) på sidan
4-29.
Knappar för fläktstyrning
Fläkten har sju hastigheter. Den valda
hastigheten visas.
Lägesväljare
Önskat luftflödesläge kan väljas (sidan
5-6).
OBS
•Med luftflödet ställt i läge och
temperaturväljaren inställd på en
mellantemperatur, riktas uppvärmd luft
mot fötterna och luft med förhållandevis
lägre lufttemperatur strömmar ut via
munstycken i mitten, vänster och höger.
•Ställ luftmunstycket på genom att
trycka på knappen för framrutans
defroster.
•I läget väljs friskluftsläget
automatiskt.
A/C-omkopplare
Om du trycker på A/C-knappen när
AUTO-knappen är på stängs
luftkonditioneringen av (nedkylning/
avfuktning).
Luftkonditioneringen slås på och av varje
gång A/C trycks in.
Ändras enligt följande varje gång som A/
C-knappen trycks in.
A/C
:A/C ECO
:Stopp
OBS
•Luftkonditioneringen startar om du
trycker in A/C-omkopplaren när
luftkonditioneringen är avstängd.
•A/C ECO-funktionen är utformad för att
effektivisera användningen av
luftkonditioneringssystemet. ”A/C
ECO” visas på displayen för att
indikera att luftkonditioneringen arbetar
optimalt.
•Eventuellt fungerar inte
luftkonditioneringen när
yttertemperaturen närmar sig 0 °C.
Funktioner i kupén
Luftkonditionering
5-12
