2018 MAZDA MODEL CX-5 Krockkudde

VARNING
Låt inte någon i passagerarsätet fram sitta i en ställning som gör det svårt för sensorn för
passagerarsidan s kroc kkudde fram att känn a av person en rätt:
Att sitta i passagerarsätet fram i en ställning som gör det svårt för sensorn för
passagerarsidans krockkudde fram att känna av personen är farligt. Om sensorn för
passagerarsidans krockkudde fram inte kan känna av personen som sitter i sätet på rätt sätt
kan det hända att krockkudden, sidokrockkuddarna eller bältessträckarsystemet fram inte
fungerar (inte löses ut) eller fungerar på fel sätt (löses ut). Passageraren fram kommer inte att
ha det extra skyddet som krockkuddarna ger eller så kan krockkuddarna utlösas av misstag
vilket kan leda till allvarliga skador eller dödsfall.
Under följande förhållanden kan inte sensorn för passagerarsidans krockkudde fram känna
av en passagerare som sitter i passagerarsätet fram på rätt sätt och utlösning/förhindrande
av utlösning kan inte styras så som anges i villkorstabellen för aktivering/inaktivering av
indikeringslampan för passagerarsidans krockkudde fram. Till exempel:
¾En passagerare fram sitter så som visas på bilden:
Viktig säkerhetsutrustning
SRS-krockkuddar
2-59

¾En passagerare bak trycker på framsätet med fötterna.
¾Bagage eller andra föremål är placerade under passagerarsätet fram eller mellan
passagerarsätet fram och förarsätet som trycker upp sittdynan på det främre
passagerarsätet.
¾Ett föremål, till exempel en sittdyna, placeras på passagerarsätet fram eller mellan
passagerarens rygg och ryggstödet.
¾En sätesklädsel monteras i passagerarsätet fram.
¾Bagage eller andra föremål placeras i sätet tillsammans med barnsäkerhetsutrustningen.
¾En passagerare eller last i baksätet trycker ryggstödet på det främre passagerarsätet framåt
eller nedåt.
¾Bagage eller andra föremål placeras på ryggstödet eller hängs upp på nackstödet.
¾Sätet tvättas.
¾Vätskor spills på sätet.
¾Det främre passagerarsätet flyttas bakåt, trycker mot bagage eller andra föremål som finns
bakom sätet.
¾Ryggstödet på det främre passagerarsätet är i kontakt med baksätet.
¾Bagage eller andra föremål placeras mellan passagerarsätet fram och förarsätet.
¾En elektrisk apparat placeras i passagerarsätet fram.
¾En elektrisk utrustning, till exempel en sätesvärmare, monteras på passagerarsätet fram.
Passagerarsidans krockkudde, sidokrockkuddarna samt bältessträckaren fram inaktiveras
om indikeringslampan för passagerarsidans krockkudde fram tänds.
VIKTIGT
¾För att säkerställa korrekt utlösning av krockkudden fram och för att förhindra skador på
sensorn i sittdynan fram:
¾Placera inte vassa föremål på framsätet och placera inte tungt bagage där.
¾Spill inga vätskor på framsätena eller under framsätena.
¾För att göra det möjligt för sensorerna att fungera korrekt, gör alltid följande:
¾Justera framsätena så långt bakåt som möjligt och sitt alltid upprätt mot ryggstödet med
säkerhetsbältet på.
¾Om du placerar ett barn i passagerarsätet ska du säkra barnsäkerhetsutrustningen
ordentligt och skjuta passagerarsätet så långt bakåt som det går med
barnsäkerhetsutrustningen.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-60

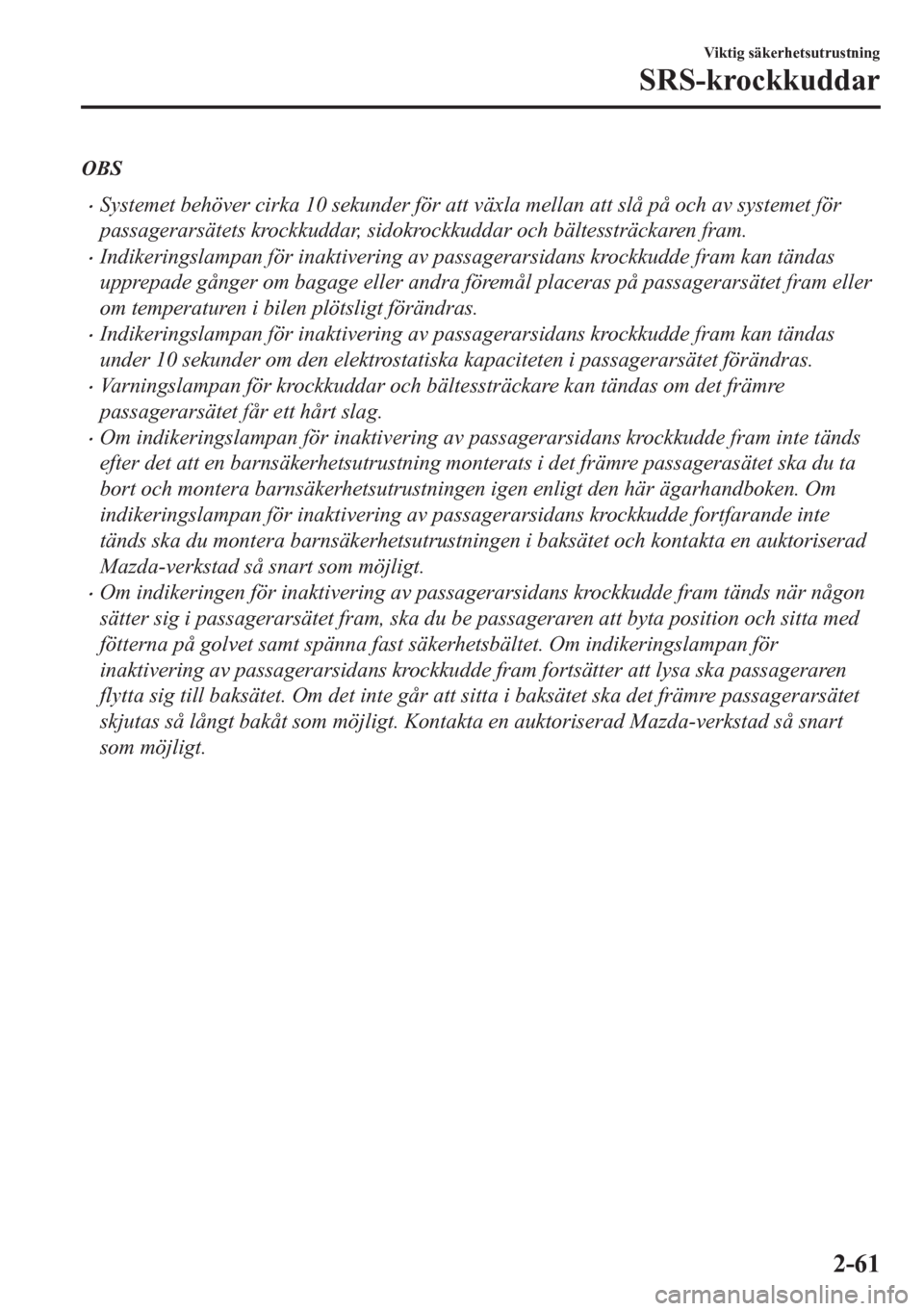

OBS
•Systemet behöver cirka 10 sekunder för att växla mellan att slå på och av systemet för
passagerarsätets krockkuddar, sidokrockkuddar och bältessträckaren fram.
•Indikeringslampan för inaktivering av passagerarsidans krockkudde fram kan tändas
upprepade gånger om bagage eller andra föremål placeras på passagerarsätet fram eller
om temperaturen i bilen plötsligt förändras.
•Indikeringslampan för inaktivering av passagerarsidans krockkudde fram kan tändas
under 10 sekunder om den elektrostatiska kapaciteten i passagerarsätet förändras.
•Varningslampan för krockkuddar och bältessträckare kan tändas om det främre
passagerarsätet får ett hårt slag.
•Om indikeringslampan för inaktivering av passagerarsidans krockkudde fram inte tänds
efter det att en barnsäkerhetsutrustning monterats i det främre passagerasätet ska du ta
bort och montera barnsäkerhetsutrustningen igen enligt den här ägarhandboken. Om
indikeringslampan för inaktivering av passagerarsidans krockkudde fortfarande inte
tänds ska du montera barnsäkerhetsutrustningen i baksätet och kontakta en auktoriserad
Mazda-verkstad så snart som möjligt.
•Om indikeringen för inaktivering av passagerarsidans krockkudde fram tänds när någon
sätter sig i passagerarsätet fram, ska du be passageraren att byta position och sitta med
fötterna på golvet samt spänna fast säkerhetsbältet. Om indikeringslampan för
inaktivering av passagerarsidans krockkudde fram fortsätter att lysa ska passageraren
flytta sig till baksätet. Om det inte går att sitta i baksätet ska det främre passagerarsätet
skjutas så långt bakåt som möjligt. Kontakta en auktoriserad Mazda-verkstad så snart
som möjligt.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-61

Konstant övervakning
Följande komponenter i krockkuddssystemet övervakas av diagnossystemet:

•Sensorer för framsätets krockkudde
•Krocksensor och diagnosmodul (SAS-enhet)
•Sensorer för sidokrock
•Krockkuddsmodul
•Bältessträckare
•Varningslampa för krockkudde/bältessträckare
•Relaterade kablage
(Med system för passagerarsidans krockkudde fram)
•Förarsidans sätesjusteringssensor
•Sensor för passagerarsidans krockkudde fram
•Modul för passagerarsidans krockkudde fram
•Indikering för deaktivering av passagerarsidans krockkudde

En diagnosfunktion övervakar ständigt systemets beredskap. Det aktiveras när tändningen
vrids till ON, och är aktivt medan bilen kör.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-62

tVarningsindikering/varningslampor
Dessa lampor tänds eller blinkar för att informera föraren om driftstatus eller ett systemfel.
Signal Varning Sidan
Bromsvarningslampa*17-31
ABS-varningslampa*1
Varningslampa
för elektronisk
bromskraftför-
delning
7-31
ABS-varning
7-34
Varningsindikering/varningslampa för laddningssystem*17-31
Motoroljans varningslampa*17-31
(Röd)Varningsindikering/varningslampa för hög kylvätsketemperatur
*17-31
Felindikering/indikeringslampa för servostyrning*17-31
Huvudvarningsindikering/varningslampa*17-34
Varningsindikering/varningslampa för elektrisk parkeringsbroms (EPB)*17-34
(Röd)
*Varningslampa för krav på ansättning av bromsarna*1
Blinkar
4-89
Ljudsignal och
blinkande ljus-
signal
7-34
Kontrollera motorn-lampa*17-34
*Varningsindikering/varningslampa för selektiv katalytisk reduktion
(SCR)*17-34
*Varningsindikering/varningslampa för automatväxellåda*17-34
*Varningsindikering/varningslampa för fyrhjulsdrift*17-34
Varningslampa för krockkudde/bältessträckare*17-34
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-47

tBakre rockkrokar
VARNING
Häng aldrig tunga eller vassa föremål på
handtagen och rockkrokarna:
Att hänga tunga eller vassa föremål, t.ex.
en klädhängare på handtagen eller
rockkrokarna, är farligt eftersom de kan
flyga iväg och skada en passagerare om
t.ex. en gardinkrockkudde skulle lösa ut.
Det kan orsaka allvarliga skador och även
dödsfall.
Häng endast kläder utan klädhängare på
handtag och rockkrokar.
Rockkrok
Uttagbar askkopp*
Den uttagbara askkoppen kan sättas fast
och användas i någon av de båda främre
mugghållarna.
VARNING
Använd bara den uttagbara askkoppen om
den är ordentligt fastsatt:
Det är farligt att använda en askkopp som
tagits bort från sin plats eller som inte satts
fast ordentligt. Cigaretter kan ramla ut ur
askkoppen och orsaka en brand. Dessutom
kommer cigarettfimpar inte att slockna av
sig själva helt och hållet även om
askkoppen är stängd.
VIKTIGT
Använd inte askkoppen till skräp. Det finns
risk för brand.
För att använda askfatet för du ner det rakt
i mugghållaren.
Om du vill ta bort askfatet drar du det
uppåt.

Funktioner i kupén
Kupéutrustning
*Vissa modeller.5-157

BESKRIVNINGSÄKRI-
NGENS
AMPERE-
TA LSKYDDAD KOMPONENT
12 EPB L 20 A Elektrisk parkeringsbroms (EPB) (VÄ)
13AUDIO
DCDC REG30 A
Audiosystem
*
14 FAN GE 30 A
Kylfläkt*
15 ENG.MAIN 40 A Styrsystem för motor
16 ABS/DSC M 50 A ABS, Dynamisk stabilitetskontroll
17 FAN DE 40 A
Kylfläkt
*
18 WIPER 20 A Vindrutetorkare och spolare
19 HEATER 40 A Luftkonditionering
20 ADD FAN GE 30 A
Kylfläkt
*
21 ENGINE.IG1 7,5 A Styrsystem för motor
22 C/U IG1 15 A För skydd av olika kretsar
23 AUDIO2 7,5 A Audiosystem
24 METER2 7,5 A
Instrumentgrupp
*
25 ENGINE3 15 A Styrsystem för motor
26 ENGINE2 15 A Styrsystem för motor
27 ENGINE1 15 A
Styrsystem för motor
*
28 AT 15 A
Styrsystem för växellåda*, tändningslås
29 H/CLEAN 20 A
Strålkastarspolare
*
30 A/C 7,5 A
Luftkonditionering*
31 AT PUMP 15 A
Styrsystem för växellåda*
32 HORN 15 A Signalhorn
33 R.WIPER 15 A Bakrutetorkare
34 H/L HI 20 A Strålkastare helljus
35 ST.HEATER 15 A
Uppvärmd ratt
*
36 FOG 15 A
Dimljus*
377,5 A Styrsystem för motor
38 H/L LOW L 15 A Strålkastare halvljus (VÄ)
39 ENGINE4 15 A
Styrsystem för motor
*
40ŠŠ Š
41 METER1 10 A Instrumentgrupp
42 SRS1 7,5 A Krockkudde
43 BOSE 25 A
Modell utrustad med Bose
®-ljudsystem*
44 AUDIO1 15 A Audiosystem
Underhåll och skötsel
Ägarunderhåll
*Vissa modeller.6-57

OBS
Kasta inte den tomma flaskan för
däcktätningsmedlet. Återlämna den
tomma flaskan för däcktätningsmedlet
till en auktoriserad Mazda-reparatör
när du byter ut däcket. Den tomma
flaskan för däcktätningsmedlet behövs
för att dra ut och avlägsna det
använda däcktätningsmedlet.
12. Fäst klistermärket för
hastighetsbegränsning på
hastighetsmätaren.

VARNING
Fäst klistermärket för
hastighetsbegränsning på en plats där
föraren lätt kan se det:
¾Det är direkt olämpligt att fästa
klistermärket på ratten eftersom det
kan påverka utlösningen av
krockkudden och ge upphov till en
allvarlig skada.
¾Fäst inte klistermärket på någon
annan plats än den plats som visas
på bilden av hastighetsmätaren.
13. Montera kompressorslangen till
däckventilen.

VentilKompressorslang
14. Sätt in kompressorns stickpropp i det
inre tillbehörsuttaget och ställ
tändningen på ACC (sidan 5-148).

Kompressorns stickpropp
Kompressor
Mittkonsol
VIKTIGT
¾Innan kompressorns stickpropp dras
ur eluttaget, kontrollera att
strömmen till kompressorn är
avstängd.
¾Kompressorn stängs av och på med
startknappen.
15. Sätt på kompressorn och fyll däcken
försiktigt till rätt lufttryck.
Om det uppstår problem
Punktering
7-11
