tAktivering av systemfel
När varningslampan blinkar kan det finnas
ett systemfel. Kontakta en auktoriserad
Mazda-verkstad.
Ett systemfel kan aktiveras i följande fall:
•Om det finns utrustning/enheter nära
bilen och utrustningen använder samma
radiofrekvens som däcktryckssensorn.
•När en enhet innehållande metall,
exempelvis ett navigationssystem från
tredje part, placeras nära mitten på
instrumentpanelen, kan den blockera
radiosignaler från däckstrycksgivaren
till dess mottagare.
•Vid användning av nedanstående
enheter i bilen (dessa kan orsaka
radiostörningar i mottagaren).
•Digital utrustning som t.ex.
persondator.
•Omvandlarutrustning som t.ex. en
DC-AC-omvandlare.
•Om stora mängder snö eller is fastnat
vid bilen, särskilt runt hjulen.
•När däcktryckssensorns batterier är slut.
•Vid användning av ett hjul där ingen
däcktryckssensor finns.
•Vid användning av däck med
stålförstärkta däcksidor.
•Vid användning av snökedjor.
tDäck och hjul
VIKTIGT
Använd inte överdriven kraft på
däckventilen vid kontroll eller justering av
däcktrycken. Ventildelen kan skadas.
Byta däck och hjul
Med följande procedur kan
däcktrycksövervakningen (TPMS) känna
av en däcktryckssensors unika
ID-signalkod varje gång däcken eller
hjulen byts, exempelvis vid byte till eller
från vinterdäck.
OBS
Varje däcktryckssensor har en unik
ID-signalkod. Signalkoden måste vara
registrerad i
TPMS-däckövervakningssystemet innan
den fungerar. Det enklaste sättet att göra
detta är att lämna in bilen till en
auktoriserad Mazda-verkstad för däckbyte
och komplett ID-signalkodsregistrering.
Vid däckbyte hos auktoriserad
Mazda-verkstad
När en auktoriserad Mazda-återförsäljare
byter däcken på bilen kommer de att
fullfölja registreringen av
däcktryckssensorns ID-signalkod.

När du själv byter däck
Om du eller någon annan byter däck kan
du eller någon annan också genomföra
stegen för däcktrycksövervakningen för att
slutföra ID-signalkodsregistreringen.
1. När däcken bytts ska du vrida
tändningen till läge ON, och sedan
tillbaka till ACC eller OFF.
Under körning
Däcktrycksövervakning
4-297

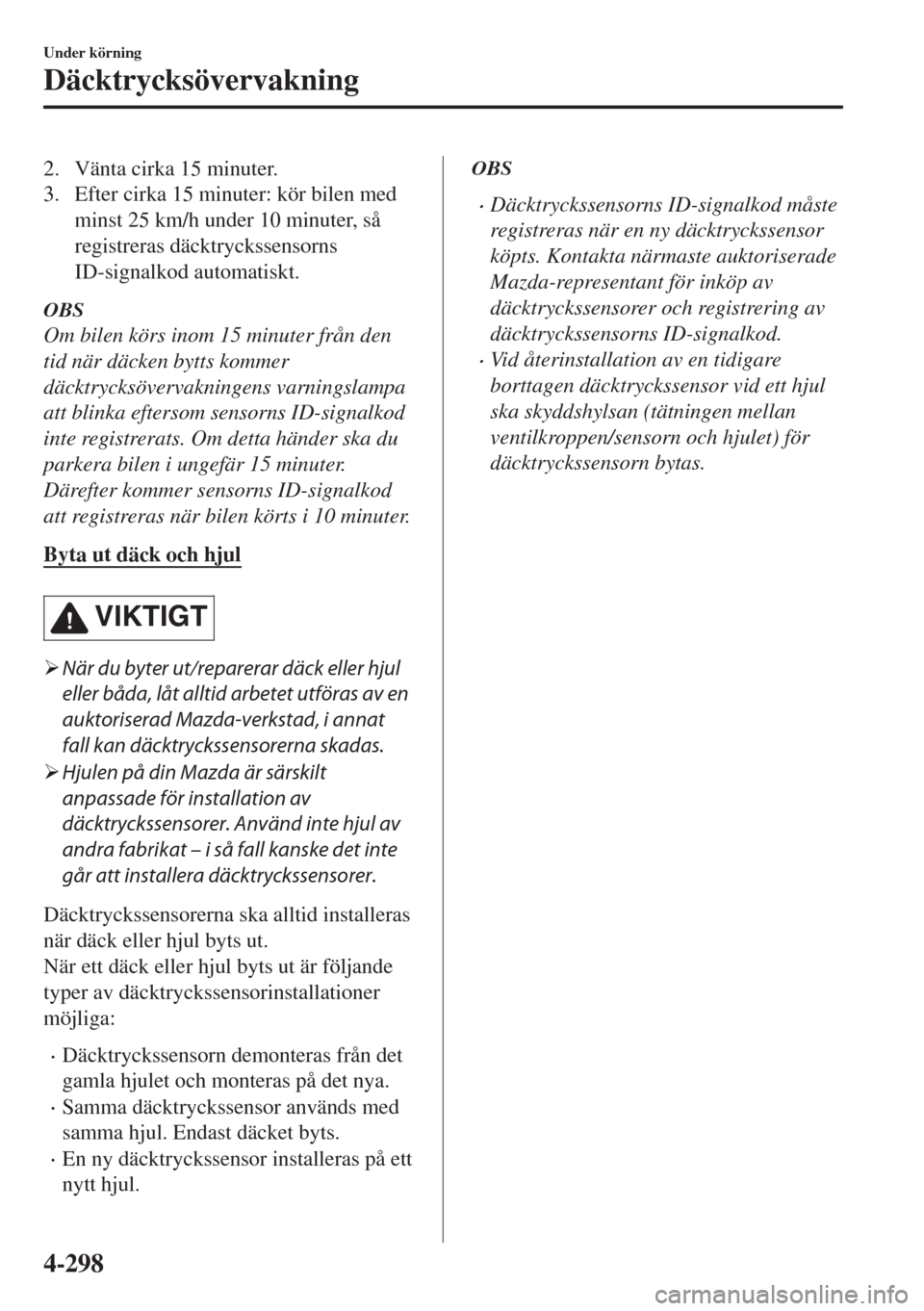

2. Vänta cirka 15 minuter.
3. Efter cirka 15 minuter: kör bilen med
minst 25 km/h under 10 minuter, så
registreras däcktryckssensorns
ID-signalkod automatiskt.
OBS
Om bilen körs inom 15 minuter från den
tid när däcken bytts kommer
däcktrycksövervakningens varningslampa
att blinka eftersom sensorns ID-signalkod
inte registrerats. Om detta händer ska du
parkera bilen i ungefär 15 minuter.
Därefter kommer sensorns ID-signalkod
att registreras när bilen körts i 10 minuter.
Byta ut däck och hjul
VIKTIGT
¾När du byter ut/reparerar däck eller hjul
eller båda, låt alltid arbetet utföras av en
auktoriserad Mazda-verkstad, i annat
fall kan däcktryckssensorerna skadas.
¾Hjulen på din Mazda är särskilt
anpassade för installation av
däcktryckssensorer. Använd inte hjul av
andra fabrikat – i så fall kanske det inte
går att installera däcktryckssensorer.
Däcktryckssensorerna ska alltid installeras
när däck eller hjul byts ut.
När ett däck eller hjul byts ut är följande
typer av däcktryckssensorinstallationer
möjliga:
•Däcktryckssensorn demonteras från det
gamla hjulet och monteras på det nya.
•Samma däcktryckssensor används med
samma hjul. Endast däcket byts.
•En ny däcktryckssensor installeras på ett
nytt hjul.
OBS
•Däcktryckssensorns ID-signalkod måste
registreras när en ny däcktryckssensor
köpts. Kontakta närmaste auktoriserade
Mazda-representant för inköp av
däcktryckssensorer och registrering av
däcktryckssensorns ID-signalkod.
•Vid återinstallation av en tidigare
borttagen däcktryckssensor vid ett hjul
ska skyddshylsan (tätningen mellan
ventilkroppen/sensorn och hjulet) för
däcktryckssensorn bytas.
Under körning
Däcktrycksövervakning
4-298

Parkeringssensorsystem*
Parkeringssensorerna använder sig av ultraljudssensorer som registrerar hinder i närheten av
bilen medan den körs i låg hastighet, exempelvis i ett garage eller vid en parkering och ett
ljud hörs och en detekteringsindikering
* informerar föraren om det ungefärliga avståndet
mellan bilen och det närliggande hindret.

Främre sensor
Främre hörnsensorBakre sensor
Bakre hörnsensor
Främre sensor
Främre hörnsensorBakre sensor
Bakre hörnsensor
Sedan
Kombi
VARNING
Förlita dig inte helt på parkeringssensorsystemet och gör alltid säkerhetskontroller runtom
ditt fordon under körning:
Systemet kan assistera föraren i att manövrera fordonet framåt och bakåt under parkering.
Sensorerna har ett begränsat avkänningsområde – om du kör fordonet och bara förlitar dig
på sensorerna kan olyckor inträffa. Gör alltid säkerhetskontroller av området runtom
fordonet när du kör.
Under körning
Parkeringssensorsystem
4-316*Vissa modeller.

OBS
•Installera inga tillbehör som ligger inom sensorernas avkänningsområden. Detta kan
påverka systemfunktionen.
•Beroende på typ av hinder samt omgivningsförhållanden kan en sensors
avkänningsområde förminskas. Övriga sensorer kan också misslyckas med att känna av
hinder.
•Systemet kanske inte fungerar normalt under följande förhållanden:
•Lera, is eller snö fastnar på sensorytan (återgår till normal funktion när detta tas bort).
•Sensorytan är frusen (återvänder till normal drift när isen töat).
•En hand hålls framför sensorn.
•Sensorn har utsatts för en kraftig stöt.
•Fordonet lutar kraftigt.
•Vid extremt hett eller kallt väder.
•Fordonet körs på ojämnt underlag, lutningar, grusväg eller grästäckta ytor.
•Något annat genererar ultraljud i närheten av bilen, t.ex. signalhornet på ett annat
fordon, motorljudet från en motorcykel, luftmotståndsljud från ett stort fordon eller
sensorer på något annat fordon.
•Fordonet körs i kraftigt regn eller på vägar med stora vattenpölar som orsakar stänk.
•Kommersiellt tillgängliga kapellstänger eller antenner för radiosändare installerade på
fordonet.
•Fordonet kör i riktning mot en hög eller fyrkantig trottoarkant.
•Ett hinder är för nära sensorn.
•Hinder under stötfångaren kanske inte avkänns. Hinder som är lägre än stötfångaren,
eller tunna hinder som kanske avkänts tidigare, kanske inte längre avkänns när fordonet
närmar sig hindret.
•Följande typer av hinder kanske inte avkänns:
•Tunna föremål som t.ex. rep eller vajrar
•Material som absorberar ljudvågor lätt, t.ex. bomull eller snö
•Vinkelformade föremål
•Mycket höga föremål samt föremål som är breda överst
•Små, korta föremål
•Låt alltid systemet kontrolleras av en expertreparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad om stötfångarna gått emot någonting (även mindre sammanstötningar).
Om sensorerna riktats fel kan de inte känna av hinder.
•Systemet kan ha ett fel om pipsignalen inte fungerar och om indikeringslampan inte tänds
när parkeringssensorerna är påslagna. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•Det kan finnas fel i systemet om du kan höra pipsignalen samtidigt som
indikeringslampan blinkar. Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad.
Under körning
Parkeringssensorsystem
4-317

•Ljudsignalen som indikerar systemfel kanske inte hörs om omgivningstemperaturen är
extremt kall, eller om det finns lera, is eller snö på sensorytan. Ta bort allt främmande
material från sensorytan.
tSensorns avkänningsområde
Sensorerna känner av hinder inom följande område.

Avkänningsområde framåt
Avkännin
gsområde för främre hörnAvkänningsområde bakåt Avkänningsområde för bakre hörn
B
A
D
CA: Cirka 55 cm
B: Cirka 55 cm
C: Cirka 100 cm
D: Cirka 150 cm
Visning av avståndet
Display Avstånd mellan bil och hinder
Utan 360°-skärm
Med 360°-skärmFrämre sensor
*/
Främre hörnsensor*Bakre sensor/Bakre
hörnsensor Utan sensor fram
och i främre hör-
nenMed sensor fram
och i främre hör-
nen
Grön
Främre sensor:
Cirka 100 - 60 cmBakre sensor:
Cirka 150 - 60 cm
Under körning
Parkeringssensorsystem
4-318*Vissa modeller.

Display Avstånd mellan bil och hinder
Utan 360°-skärm
Med 360°-skärmFrämre sensor
*/
Främre hörnsensor*Bakre sensor/Bakre
hörnsensor Utan sensor fram
och i främre hör-
nenMed sensor fram
och i främre hör-
nen
Gul
Främre sensor:
Cirka 60 - 45 cm
Främre hörnsensor:
Cirka 55 - 38 cmBakre sensor:
Cirka 60 - 45 cm
Bakre hörnsensor:
Cirka 55 - 38 cm
Gul
Främre sensor:
Cirka 45 - 35 cm
Främre hörnsensor:
Cirka 38 - 25 cmBakre sensor:
Cirka 45 - 35 cm
Bakre hörnsensor:
Cirka 38 - 25 cm
Röd
Främre sensor:
Inom cirka 35 cm
Främre hörnsensor:
Inom cirka 25 cmBakre sensor:
Inom cirka 35 cm
Bakre hörnsensor:
Inom cirka 25 cm
Under körning
Parkeringssensorsystem
*Vissa modeller.4-319

tParkeringssensorsystem
Bilar utan främre sensor/främre hörnsensor
Parkeringssensorerna kan användas när växelspaken/växelväljaren står i backläge och
tändningen är på.
Bilar med främre sensor/främre hörnsensor
Varningssignalen hörs och indikeringslampan tänds om parkeringssensorns omkopplare
trycks in när tändningen är på.
Indikeringslampan tänds om tändningen slås på när parkeringssensorn är aktiverad.
Tryck på knappen igen för att stänga av funktionen.
Indikeringslampa
Drifttillstånd
Parkeringssensorn kan användas när alla villkor nedan uppfylls:
•Tändningen är i läge ON.
•Parkeringssensorn är aktiverad.
OBS
•(Fordon med automatväxellåda)
Detekteringsindikeringen och ljudsignalen för de främre sensorerna/främre
hörnsensorerna fungerar inte när växelspaken är i läget P.
•Detekteringsindikeringen och ljudsignalen aktiveras inte när parkeringsbromsen är
ansatt.
Under körning
Parkeringssensorsystem
4-320

tIndikering för upptäckt hinder
Positionen för den sensor som har upptäckt ett hinder indikeras. Visningen lyser upp i olika
områden beroende på avstånd till det hinder som upptäcktes av sensorn.
Medan bilen närmar sig hindret kommer zonen i visningen närmare bilen att lysa upp.

Utan 360°-skärmMed 360°-skärm
Område
för höger
hörnsensor Område
för höger
hörnsensor
Område
för vänster
hörnsensorOmråde
för höger
hörnsensor Område
för vänster
hörnsensorOmråde
för höger
hörnsensor Område
för vänster
hörnsensorOmråde
för vänster
hörnsensor Område för sensor fram
Område för sensor fram
Område för sensor bakOmråde för sensor bak
Vissa modeller.
OBS
Avkänningsindikatorn kan växla mellan att visas eller inte visas.
Se Säkerhetsutrustning på sidan 9-16.
Meddelande om systemproblem
När ett problem uppstår, meddelas föraren om det med följande indikeringar.
Felavkänningsindikering
Åtgärd Utan 360°-skärm
Med 360°-skärm
Utan sensor fram och
i främre hörnenMed sensor fram och i
främre hörnen
Urkopp-
ling
Det kan finnas ett fel i sy-
stemet. Låt bilen kontrol-
leras av en kunnig repara-
tör så snart som möjligt.
Vi rekommenderar en auk-
toriserad Mazda-verkstad.
Under körning
Parkeringssensorsystem
4-321
