2018 JEEP RENEGADE valot

Näytöllä näkyvät kuvakkeet osoittavat:A: vasemman takaistuimen turvavyöB: keskitakaistuimen turvavyöC: oikean takaistuimen turvavyö.
HUOMIO Monitoiminäytöllä varustetuissa
versioissa kytkemätön turvavyö osoitetaan
kuvakkeella
.
Kuvakkeet näytetään takaistuinten
turvavöiden mukaan ja ne palavat noin
30 sekuntia turvavyön tilan viimeisestä
vaihdosta:
jos turvavyö on kiinnitettyvastaava
kuvake on vihreä.
jos turvavyötä ei ole kiinnitetty
vastaava kuvake on punainen.
Jos takaturvavyö irrotetaan, näytöllä
näkyvän kuvakkeen lisäksi äänimerkki soi
(3 piippausta).Kuvakkeet syttyvät myös noin
90 sekunnin ajaksi aina, kun jompikumpi
takaovista suljetaan.
Kuvake vaihtuu vihreäksi, kun vastaava
turvavyö kiinnitetään.
Noin 30 sekunnin kuluttua viimeisestä
osoituksesta takaistuinten kuvakkeet
sammuvat riippumatta turvavyön tilasta
(punainen tai vihreä kuvake).
VAROITUKSET
Takaistuinten kohdalla SBR-järjestelmä
osoittaa ainoastaan, onko turvavyöt irti
(punainen kuvake) vai kiinnitetty (vihreä
kuvake), mutta ei osoita matkustajien
läsnäoloa.
Merkkivalot/kuvakkeet eivät pala, jos
käynnistys on MAR-asennossa ja kaikki
turvavyöt (edessä ja takana) on
kiinnitetty.
Takaistuimille kuvakkeet syttyvät
muutaman sekunnin kuluttua
käynnistyksen kytkemisestä
MAR-asentoon turvavöiden tilasta
riippumatta (vaikka kaikki turvavyöt
olisivatkin kiinnitetty).
Kaikki merkkivalot/kuvakkeet syttyvät,
kun yksikin turvavyö irrotetaan tai
kiinnitetään.
ESIKIRISTIMET
84) 85) 86) 87)43)
Ajoneuvon etuistuinten turvavöissä on
esikiristimet, jotka kiristävät turvavöiden
hihnaa muutaman senttimetrin verran
ajoneuvon törmätessä huomattavalla
voimalla etusuunnassa. Näin ne takaavat
vöiden täydellisen mukautumisen
matkustajien kehoon ennen kuin
turvavyöt toimivat.
Esikiristimien aktivoituminen
tunnistetaan hihnan kelautumisesta
takaisin kelaimeen.
Ajoneuvossa on toinen esikiristyslaite
(asennettu jalkalistan alueelle) ja sen
aktivointi voidaan tunnistaa
metallivaijerin lyhentymisestä.
Esikiristimen aktivoituessa voidaan
havaita hiukan savua; se ei ole
myrkyllistä eikä merkitse tulipalovaaraa.
Esikiristin ei tarvitse huoltoa eikä
voitelua: kaikenlaiset alkuperäisen
rakenteen muutokset mitätöivät sen
tehokkuuden.
Jos jostakin erityisestä
luonnonolosuhteesta (esim. tulvat,
myrskyt, jne.) esikiristimeen on päässyt
vettä ja liejua, ota yhteys Jeep-
huoltoverkostoon sen vaihtamista varten.
VAROITUS Jotta esikiristimen
suojausteho olisi maksimaalinen, käytä
83J0A0245C
113

Matkustajan puoleinen turvatyyny ja
lastenistuimet
Ajosuunnan vastakkaiseen suuntaan
asennettavia lastenistuimia ei saa
KOSKAANasentaa etuistuimelle, jolla on
aktiivinen matkustajan turvatyyny.
Onnettomuuden yhteydessä laukeva
turvatyyny voi aiheuttaa kuolettavia
vammoja kyydissä olevalle lapselle.
NoudataAINAmatkustajan puoleisen
häikäisysuojan tarrassa olevia
ohjeitakuva 97.Matkustajan puoleisen turvatyynyn pois
kytkeminen: etuturvatyyny ja sivuturvatyyny
Jos etuistuimelle asennetaan lastenistuin
selänoja menosuuntaan päin,
matkustajan puoleinen etuturvatyyny ja
sivuturvatyyny on kytkettävä pois. Suorita
pois kytkeminen näytön valikon kautta.
Kojetaulun paneelissa on merkkivalot
OFFjaON. Kun käynnistys kytketään
MAR-asentoon, merkkivalot syttyvät
muutaman sekunnin ajaksi. Jos ei
tapahdu näin, ota yhteyttä
Jeep-huoltoverkostoon.
Merkkivalojen syttyessä ensimmäisten
sekuntien aikana ei osoiteta matkustajan
suojauksen todellista tilaa vaan
suoritetaan merkkivalojen oikean
toiminnan tarkastus. Muutaman
sekunnin kestävän testin jälkeen
merkkivalot osoittavat matkustajan
turvatyynyn suojaustilan.Matkustajan suojaus aktiivinen: merkkivalo
ONkuva 98 palaa kiinteästi.
Matkustajan suojaus ei käytössä:
merkkivalo
OFFkuva 98 palaa
kiinteästi.
Merkkivalot voivat palaa eri
voimakkuudella ajoneuvon olosuhteiden
mukaan. Voimakkuus voi vaihdella myös
saman käynnistysvaiheen aikana.
97J0A0190C
98J0A0922C
133

SÄHKÖKÄSIJARRU (EPB)
Sähkökäsijarru (EPB) takaa normaalia
käsijarrua helpomman käytön ja
paremman suorituskyvyn.
Sähkökäsijarruun kuuluu keskikonsolissa
kuva 102 sijaitseva kytkin, takapyörien
jarrumoottori ja elektroninen
ohjausmoduuli.
VAROITUS Ennen ajoneuvon luota
poistumista kytke aina sähkökäsijarru.
VAROITUS Sähkökäsijarrun lisäksi,
kun ajoneuvo pysäköidään, on
käännettävä pyörät, laitetettava
renkaiden eteen kiilat tai kiviä
(jyrkässä mäessä) sekä kytkettävä ainavaihde (1. vaihde, jos ajoneuvo
pysäköidään ylämäkeen, tai
peruutusvaihde, jos ajoneuvo
pysäköidään alamäkeen).
Automaattivaihteistolla varustetussa
versiossa siirrä vaihdevipu P-asentoon
(pysäköinti).
VAROITUS Jos ajoneuvon akku on
tyhjentynyt, sähkökäsijarrun
vapauttamiseksi akuun on vaihdettava.
Sähkökäsijarru voidaan kytkeä kahdella
tavalla:
manuaalisestipainamalla
keskikonsolin painiketta kuva 102
automaattisesti"Safe Hold"- tai "Auto
Park Brake" -tilassa.
Käsijarrun kytkeminen manuaalisesti
119) 120) 121)
Kytke sähkökäsijarru ajoneuvon ollessa
pysäytetty vetämällä kevyesti
keskikonsolissa olevaa kytkintä.
Sähkökäsijarrun kytkeytyessä saattaa
kuulua ääntä ajoneuvon takaosasta.
Jos sähkökäsijarru kytketään jarrupoljin
painettuna, polkimessa saattaa tuntua
lievä liike.
Kun sähkökäsijarru on kytketty,
mittaritaulun merkkivalo
ja kytkimen
merkkivalo syttyvät.
VAROITUS Jos EPB:n vikatilan
merkkivalo palaa, sähkökäsijarrun
jotkin toiminnot eivät ole käytettävissä.
Tässä tapauksessa kuljettaja on
vastuussa jarrun kytkemisestä ja
ajoneuvon turvallisesta pysäköinnistä.
Jos käsijarrua on erikoistilanteissa
käytettävä ajoneuvon liikkuessa, vedä
keskikonsolin kytkintä niin kauan kuin
jarrua halutaan käyttää.
Merkkivalo
saattaa syttyä, jos
hydrauliikkajärjestelmä ei ole
hetkellisesti käytettävissä ja jarrutus
suoritetaan sähkömoottoreilla.
Myös jarruvalot (stop) syttyvät
automaattisesti, kuten normaalissa
jarrutuksessa jarrupoljinta painettaessa.
Lopeta jarrutus ajoneuvon liikkuessa
vapauttamalla keskikonsolin kytkin.
Jos ajoneuvoa jarrutetaan tällä
menetelmällä 3 km/h nopeuteen ja kytkin
pidetään vedettynä, seisontajarru
kytkeytyy pysyvästi.
VAROITUS Ajoneuvolla ajaminen
sähkökäsijarru kytkettynä tai
sähkökäsijarrun toistuva käyttö
ajoneuvon nopeuden hidastamiseksi
voi vahingoittaa jarrutusjärjestelmää
vakavasti.
102J0A0281C
142
KÄYNNISTÄMINEN JA AJAMINEN

valitaan automaattisesti AUTO-ajotila
(merkkivalo AUTO-tekstin vieressä
syttyy).
Kun nuppia A kuva 109 käännetään,
AUTO-tekstit vieressä oleva merkkivalo
jää palamaan. Muut merkkivalot syttyvät
peräkkäin nuppia käännettäessä ja
osoittavat kuljettajalle uuden tilan.
Kun haluttu tila on asetettu (merkkivalo
vastaavan tekstin vieressä syttyy), pidä
nuppi kyseisessä asennossa, jotta
Selec-Terrain™-järjestelmä aktivoi
kyseisen tilan.STOP/START-
JÄRJESTELMÄ
Start&Stop-järjestelmä sammuttaa
moottorin automaattisesti aina ajoneuvon
ollessa pysähtyneenä ja käynnistää sen
uudelleen kuljettajan halutessa jatkaa
matkaa.
Tämä parantaa ajoneuvon tehokkuutta ja
vähentää kulutuksia, haitallisia
pakokaasuja ja melua.
129) 130)53)
TOIMINTAPERIAATE
Moottorin sammutustapa
Mallit, joissa on manuaalinen vaihteisto
Kun ajoneuvo on pysähtyneenä, moottori
sammuu vaihteen ollessa vapaalla ja
kytkinpolkimen ollessa vapautettu.
Mallit, joissa on automaattivaihteisto
Kun ajoneuvo on pysähtyneenä, moottori
sammuu, jos vaihdevipu on jossakin
muussa kuin R-asennossa.
Jos ajoneuvo pysähtyy rinteeseen,
moottorin sammuminen on estetty
mäkilähtöavustimen toiminnan
mahdollistamiseksi (toiminto on
aktiivinen vain moottorin ollessa
käynnissä).Moottorin pysäyttäminen osoitetaan
mittaritaulun merkkivalon
syttymisellä.
Moottorin uudelleen käynnistystapa
Mallit, joissa on manuaalinen vaihteisto
Käynnistä moottori uudelleen painamalla
kytkinpoljinta.
Jos moottori ei käynnisty kytkintä
painettaessa, kytke vaihdevipu vapaalle
ja yritä uudelleen. Jos ongelma ei poistu,
käänny Jeep-huoltoverkoston puoleen.
Mallit, joissa on automaattivaihteisto
Moottori käynnistyy uudelleen
vapauttamalla jarrupoljin.
Jos vaihdevipu on jarrupoljinta
painettaessa automaattisessa
D-asennossa (ajo), moottori käynnistyy
siirtämällä vipu R (peruutus)- tai N
(vapaa)- tai "AutoStick"-asentoon.
Lisäksi jos vaihdevipu on jarrupoljinta
painettaessa "AutoStick"-asennossa
moottori käynnistyy siirtämällä vipu
asentoon + tai – tai R (peruutus)- tai N
(vapaa) -asentoon.
Kun moottori on pysäytetty
automaattisesti, jarrupoljin voidaan
vapauttaa ja moottori pitää sammuneena
pitämällä jarrupoljin painettuna ja
viemällä vaihdevipu nopeasti P
(pysäköinti) -asentoon.
153

PERÄVAUNUJEN
HINAAMINEN
HINAUSKOUKUN
ASENNUSPAIKKA
148) 149)
Irrotettavan pallopäisen hinausaisan
käyttöohjeet
VAROITUS Ennen ajoon lähtemistä on
tarkistettavairrotettavan pallopäisen
hinausaisan oikeakiinnitysseuraavasti:
nupissa oleva vihreä merkintä on
hinausaisan vihreän merkinnän kohdalla
nuppi on hinausaisan liikeradan
päässä (ilman rakoa)
lukitus on lukittu ja avain poistettu.
Nuppia ei voida vetää ulos;
pallopäinen aisa on kiinnitetty lujasti
putkeen. Tarkista kädellä heiluttamalla.
Jos kaikki yllä luetellut ehdot eivät
tarkistuksessa täyty, asennus on
suoritettava uudelleen.
Jos vain yksikin ehto ei täyty,
hinauskoukkuaei saakäyttää
onnettomuusvaaran vuoksi. Ota yhteyttä
Jeep-huoltoverkostoon.
Pallopäinen hinausaisa voidaan
asentaa/irrottaa käsin ilman erityisiä
työkaluja.
VAROITUS Älä koskaan käytä välineitä
tai työkaluja: mekanismi voi vaurioitua.
VAROITUS Älä koskaan vapauta, jos
ajoneuvoon on kiinnitetty perävaunu
tai taakkateline.
VAROITUS Ilman perävaunua (tai
tavaratelinettä) ajettaessa pallopäinen
hinausaisa on irrotettava ja
liitäntäputkeen on aina kiinnitettävä
suojatulppa. Näin erityisesti, jos
rekisterikilpi tai valot eivät näy hyvin
aisan vuoksi.
179

HÄTÄTILANTEET
Puhjennut rengas tai sammunut lamppu?
Voi tapahtua, että jokin ongelma häiritsee
matkantekoa.
Hätätilanteille omistetut sivut auttavat
sinua käsittelemään omatoimisesti ja
rauhallisesti kriittiset tilanteet.
Hätätilanteissa suosittelemme
soittamaan takuuvihkosesta löytyvään
palvelunumeroon.
Voit myös soittaa yleiseen, kansalliseen
tai kansainväliseen maksuttomaan
puhelimeen lähimmän tukiverkoston
löytämiseksi.HÄTÄVALOT................186
LAMPUN VAIHTAMINEN........186
VAROKKEIDEN VAIHTAMINEN. . . .194
RENKAAN VAIHTAMINEN.......203
TIREKIT-KORJAUSSARJA.......209
KÄYNNISTÄMINEN
HÄTÄTILANTEESSA...........212
POLTTOAINEEN
ESTOJÄRJESTELMÄ..........214
AUTOMAATTISEN VAIHDEVIVUN
VAPAUTUS................215
KAKSOISKYTKIMELLISEN
AUTOMAATTIVAIHTEISTON VIVUN
VAPAUTUS................217
TOIMIMATTOMAN AJONEUVON
HINAAMINEN..............219
AJONEUVON HINAAMINEN......219
185

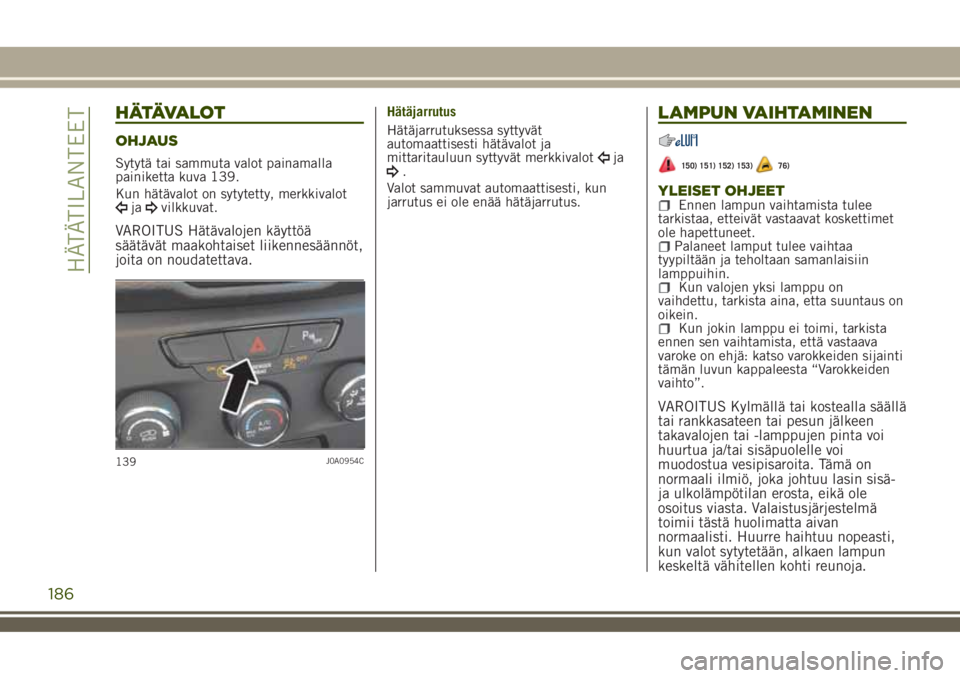

H ÄTÄVA L O T
OHJAUS
Sytytä tai sammuta valot painamalla
painiketta kuva 139.
Kun hätävalot on sytytetty, merkkivalot
javilkkuvat.
VAROITUS Hätävalojen käyttöä
säätävät maakohtaiset liikennesäännöt,
joita on noudatettava.
Hätäjarrutus
Hätäjarrutuksessa syttyvät
automaattisesti hätävalot ja
mittaritauluun syttyvät merkkivalot
ja.
Valot sammuvat automaattisesti, kun
jarrutus ei ole enää hätäjarrutus.
LAMPUN VAIHTAMINEN
150) 151) 152) 153)76)
YLEISET OHJEETEnnen lampun vaihtamista tulee
tarkistaa, etteivät vastaavat koskettimet
ole hapettuneet.
Palaneet lamput tulee vaihtaa
tyypiltään ja teholtaan samanlaisiin
lamppuihin.
Kun valojen yksi lamppu on
vaihdettu, tarkista aina, etta suuntaus on
oikein.
Kun jokin lamppu ei toimi, tarkista
ennen sen vaihtamista, että vastaava
varoke on ehjä: katso varokkeiden sijainti
tämän luvun kappaleesta “Varokkeiden
vaihto”.
VAROITUS Kylmällä tai kostealla säällä
tai rankkasateen tai pesun jälkeen
takavalojen tai -lamppujen pinta voi
huurtua ja/tai sisäpuolelle voi
muodostua vesipisaroita. Tämä on
normaali ilmiö, joka johtuu lasin sisä-
ja ulkolämpötilan erosta, eikä ole
osoitus viasta. Valaistusjärjestelmä
toimii tästä huolimatta aivan
normaalisti. Huurre haihtuu nopeasti,
kun valot sytytetään, alkaen lampun
keskeltä vähitellen kohti reunoja.
139J0A0954C
186
HÄTÄTILANTEET

LamputTyyppi Teho
Etuseisontavalo/päiväajovalot (D.R.L.) P21/5W 21/5W
Takaseisontavalo/jarruvaloP21W 21W
Lähi-/kaukovalot (halogeeni)H4 60/55W
Lähi-/kaukovalot (Xenon-kaasupurkausvalot) D5S 25W
EtusuuntavilkutPY21W 21W
TakasuuntavilkutW16W 16W
Sivusuuntavilkut (edessä ja ulkoisessa taustapeilissä) WY5W 5W
3. jarruvaloLED-valo –
RekisterikilpiW5W 5W
SumuvaloH11 55W
TakasumuvaloW16W 16W
PeruutusvaihdeW16W 16W
Kattolamppu edessäC5W 5W
Kattolamput edessä (heijastussuojat) C5W 5W
187
