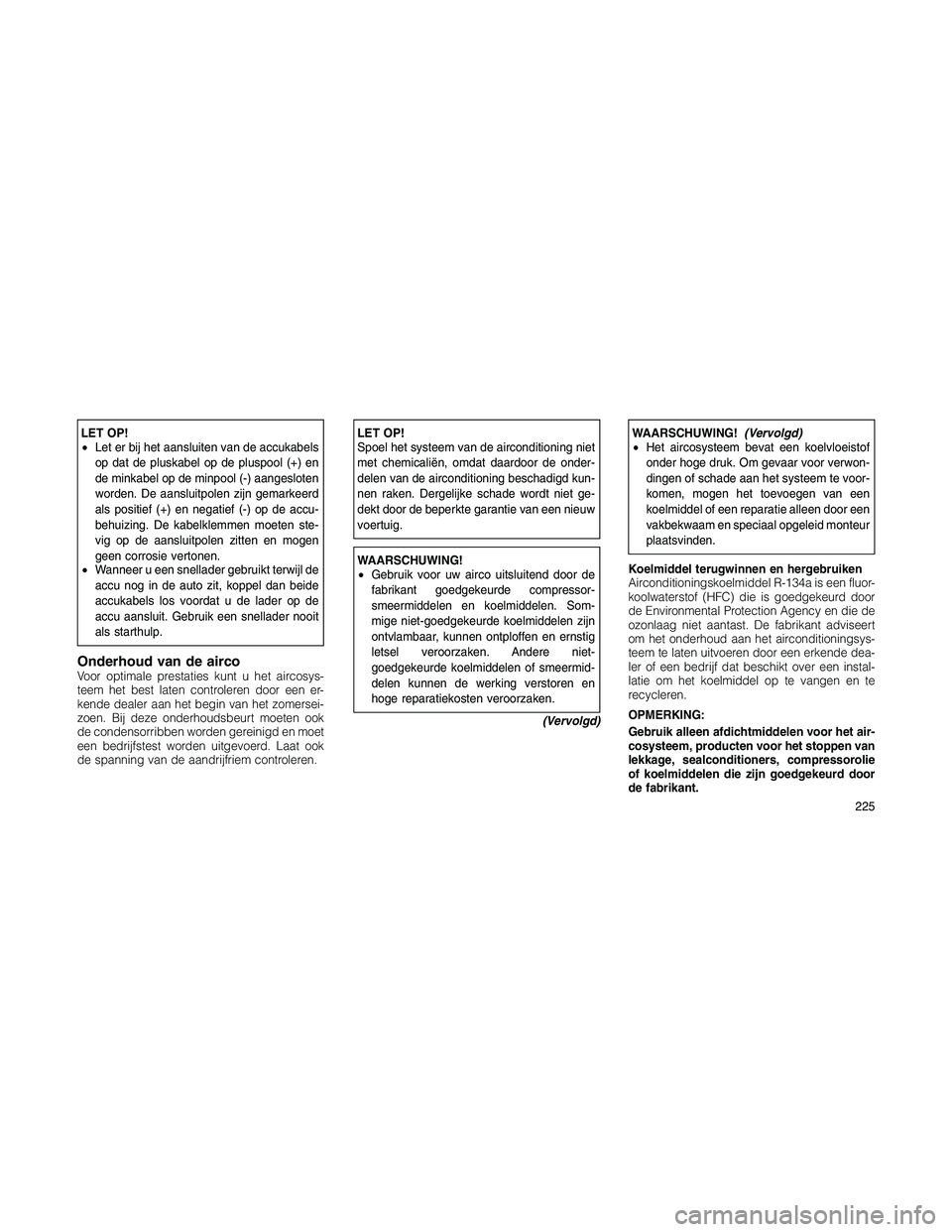

LET OP!
•Let er bij het aansluiten van de accukabels
op dat de pluskabel op de pluspool (+) en
de minkabel op de minpool (-) aangesloten
worden. De aansluitpolen zijn gemarkeerd
als positief (+) en negatief (-) op de accu-
behuizing. De kabelklemmen moeten ste-
vig op de aansluitpolen zitten en mogen
geen corrosie vertonen.
•Wanneer u een snellader gebruikt terwijl de
accu nog in de auto zit, koppel dan beide
accukabels los voordat u de lader op de
accu aansluit. Gebruik een snellader nooit
als starthulp.
Onderhoud van de aircoVoor optimale prestaties kunt u het aircosys-
teem het best laten controleren door een er-
kende dealer aan het begin van het zomersei-
zoen. Bij deze onderhoudsbeurt moeten ook
de condensorribben worden gereinigd en moet
een bedrijfstest worden uitgevoerd. Laat ook
de spanning van de aandrijfriem controleren.
LET OP!
Spoel het systeem van de airconditioning niet
met chemicaliën, omdat daardoor de onder-
delen van de airconditioning beschadigd kun-
nen raken. Dergelijke schade wordt niet ge-
dekt door de beperkte garantie van een nieuw
voertuig.
WAARSCHUWING!
•Gebruik voor uw airco uitsluitend door de
fabrikant goedgekeurde compressor-
smeermiddelen en koelmiddelen. Som-
mige niet-goedgekeurde koelmiddelen zijn
ontvlambaar, kunnen ontploffen en ernstig
letsel veroorzaken. Andere niet-
goedgekeurde koelmiddelen of smeermid-
delen kunnen de werking verstoren en
hoge reparatiekosten veroorzaken.
(Vervolgd)
WAARSCHUWING!(Vervolgd)
•Het aircosysteem bevat een koelvloeistof
onder hoge druk. Om gevaar voor verwon-
dingen of schade aan het systeem te voor-
komen, mogen het toevoegen van een
koelmiddel of een reparatie alleen door een
vakbekwaam en speciaal opgeleid monteur
plaatsvinden.
Koelmiddel terugwinnen en hergebruiken
Airconditioningskoelmiddel R-134a is een fluor-
koolwaterstof (HFC) die is goedgekeurd door
de Environmental Protection Agency en die de
ozonlaag niet aantast. De fabrikant adviseert
om het onderhoud aan het airconditioningsys-
teem te laten uitvoeren door een erkende dea-
ler of een bedrijf dat beschikt over een instal-
latie om het koelmiddel op te vangen en te
recycleren.
OPMERKING:
Gebruik alleen afdichtmiddelen voor het air-
cosysteem, producten voor het stoppen van
lekkage, sealconditioners, compressorolie
of koelmiddelen die zijn goedgekeurd door
de fabrikant.
225

•Laat de motor niet langdurig stationair
draaien met een of meer ontkoppelde bou-
giekabels.
Koelsysteem
WAARSCHUWING!
•Wanneer u in de buurt van de koelventilator
werkt, koppel dan de ventilatormotor los of
draai de contactsleutel in de stand OFF. De
ventilator is temperatuurgeregeld en kan
op elk ogenblik starten als het contact is
aangezet.
•Hete koelvloeistof en stoom uit de radiator
kunnen ernstige brandwonden veroorza-
ken. Als u stoom van onder de motorkap
hoort of ziet komen, mag u de motorkap
pas openen nadat de radiator voldoende is
afgekoeld. Open nooit de vuldop van het
expansiereservoir als de radiator heet is.
Controle van koelvloeistof
Controleer het antivries elk jaar (bij voorkeur
voordat de vorst invalt). Als de motorkoelvloei-
stof (antivries) er vervuild of roestig uit ziet,moet het systeem worden afgetapt, doorge-
spoeld en opnieuw worden gevuld met nieuwe
motorkoelvloeistof (antivries). Controleer of de
voorzijde van de aircocondensor vrij is van
insectenresten, bladeren, enz. Spuit de voor-
zijde van de condensor indien nodig voorzich-
tig verticaal vanaf de bovenkant schoon met
een tuinslang.
Controleer de slangen aan het expansiereser-
voir op brosheid, scheurtjes, insnijdingen en
een strakke bevestiging aan reservoir- en radi-
atorzijde. Controleer het hele systeem op lek-
kage.
Koelsysteem – Leegmaken, spoelen en
bijvullen
RaadpleegOnderhoudsschemavoor de
juiste onderhoudsintervallen.
Als de koelvloeistof (antivries) vuil is of veel
bezinksel bevat, moet het koelsysteem met een
betrouwbaar reinigingsmiddel worden gerei-
nigd en doorgespoeld. Voer daarna een gron-
dige spoelbeurt uit om alle afzettingen en che-
micaliën te verwijderen. Voer de oude
motorkoelvloeistof (antivries) op de juiste wijze
af.Keuze van koelvloeistof
ZieVloeistoffen, Smeermiddelen en Originele
OnderdeleninOnderhoud van uw voertuig
voor meer informatie.LET OP!
•Het bijmengen van motorkoelvloeistof (an-
tivries) anders dan de aangegeven HOAT-
koelvloeistof (hybride organische additie-
ventechnologie) voor motoren (antivries)
kan motorschade tot gevolg hebben en de
corrosiebescherming verminderen. Als u in
een noodsituatie een andere dan de HOAT-
koelvloeistof (antivries) aan het koelsys-
teem hebt toegevoegd, is het verstandig
deze zo snel mogelijk te vervangen door de
gespecificeerde koelvloeistof (antivries).
•Gebruik geen leidingwater of koelvloeistof-
fen (antivries) op basis van alcohol. Ge-
bruik nooit anticorrosie-additieven of an-
dere producten, omdat deze mogelijk niet
geschikt zijn voor de koelvloeistof en kun-
nen leiden tot verstopping van de radiator.
(Vervolgd)
228

•Of de minkabel van de accu loskoppelen.
•Wanneer u de auto stalt, of minstens twee
weken lang niet gebruikt (bijv. bij vakantie),
laat het aircosysteem dan bij stationair toe-
rental vijf minuten lang draaien in de buiten-
lucht bij een hoge aanjagersnelheid. Zo
krijgt het systeem voldoende smering en is
de kans op schade aan de aircocompressor
miniem wanneer u het systeem weer start.
VERVANGINGSLAMPENAlle interieurlampjes hebben een messing of
glazen wigvormige fitting. Gloeilampjes met
aluminium fitting zijn niet goedgekeurd en moe-
ten bij vervanging niet worden gebruikt.
GLOEILAMPEN – binnen Gloeilampnummer
Koplamp..................T578
Lampje in het midden van het dak....T578
Laadruimte achterin/Zaklamp.....8–A35LFGLOEILAMPEN – buiten Lampje nr.
Koplampen grootlicht/dimlicht........H4
Richtingaanwijzer voor.........3757KA
Stand voor.................W5W
Versterker voorkant...........WY5W
Mistlamp vóór.............PSX24W
Derde remlicht (CHMSL). . LED-assemblage
Achter/Stop.................3157
Richtingaanwijzer achter. . 3757A of 3757AK
Achteruitrijlamp..........W16W (921)
Kentekenverlichting............W5W
Extra rijlicht..................H3
GLOEILAMPEN VERVANGEN
Koplampen
1. Doe de motorkap omhoog en bepaal de
plaats van de connector achter de koplamp.2. Trek in de motorruimte achter de koplamp
de rode klem van de stekker.
3. Verwijder de groene stekker uit de achter-
kant van de gloeilamp door de stekker recht
naar achteren te trekken.
240

Spiegels...................64
Automatisch dimmen...........64
Binnen...................64
Buiten...................65
Elektrisch bediend............64
Inklapbare buitenspiegels........66
Make-up..................66
Verwarmde................66
Spraakherkenningssysteem (VR).....87
Stallen van het voertuig..........156
Starten.................163,164
Automatische versnellingsbak.....163
Handgeschakelde versnellingsbak . . 163
Motor start niet.............164
Starten en rijden..............164
Startkabels, gebruik............208
Startprocedures..............163
Steun, hoofdsteun..............95
Stoelen....................90
Instellen..................92
Kantelen..................94
Lendensteun...............93
Neerklapbare achterzetel........97
Neerklapbare achterzetel (sedan) . . . 97
Ontgrendeling rugleuning........94
Verwarmd.................91
Stopcontacten...............109Storingslampje (motorcontrole)......131
Stroom
Elektrisch bediende ruiten........24
Elektrisch schuifdak...........107
Elektrische deursloten..........21
Elektrische spiegels...........64
Stopcontact (hulpstopcontact).....109
Stuurbekrachtiging.........170,171
Sturen
Stuurbekrachtiging.........170,171
Stuurslot..................14
Verstelbare stuurkolom.........104
Stuurbedieningselementen audio....148
Synthetische motorolie..........223
Systeem, navigatie (uconnect™ gps) . . 147
Tanken, brandstof.............189
Telefoon, handvrije (uconnect™)......66
Telefoon, mobiele..............66
Temperatuurmeter, motorkoeling . . 128,203
Temperatuurregeling, automatisch
(ATC) ....................152
Thuiskomertje, kleine reserveband....182
Tips voor de veiligheid...........55
Toerenteller.................126Transmissie
Indicatie bereik.............129
Trekken achter een motorhome......200
UCI-schakelaar..............143
uconnect™ (handvrije telefoon)......66
Uitlaatgas, waarschuwing . . . 26,55,226,227
Uitlaatsysteem.............55,226
Uitnemen van de contactsleutel......13
Universeel gebruikersinterface
(UCI)-schakelaar..............143
Universele tabel voor het plaatsen van
een kinderzitje................51
Vastgereden voertuig bevrijden.....210
Veiligheid van het voertuig controleren . . 55
Veiligheid, uitlaatgassen..........55
Veiligheidscontrole aan de buitenkant
van het voertuig...............57
Veiligheidscontrole in het voertuig.....56
Veiligheidscontroles.............55
Veiligheidsgordel
waarschuwingslampje...........36
Veiligheidsgordel, onderhoud.......237
Veiligheidsgordels..............56
Aanpassen schouderriem........30
