Euroopassa turvaistuinjärjestelmiä säätelee
ECE-R44-turvastandardi, joka jakaa ne vii-
teen painoryhmään:
Turvalaiteryhmä Painoryhmä
Ryhmä 0 enintään 10 kg
Ryhmä 0+ enintään 13 kg
Ryhmä 1 9–18 kg
Ryhmä 2 15–25 kg
Ryhmä 3 22–36 kg
Tarkista turvaistuimen tarra. Kaikkien hyväk-
syttyjen turvaistuinten tarroissa on oltava
tyyppihyväksyntätiedot sekä tarkastusmer-
kintä. Tarran on oltava pysyvästi kiinni tur-
vaistuinjärjestelmässä. Älä irrota tarraa
turvaistuimesta.
VAROITUS!
Varoitus! Älä aseta selkä menosuuntaan
asennettavaa turvaistuinta käytössä olevan
turvatyynyn eteen. Aurinkosuojan tarrassa
on lisää tietoa asiasta. Jos turvatyyny lau-
keaa onnettomuudessa, lapselle voi aiheu-
tua hengenvaarallisia vammoja törmäyk-
sen voimakkuudesta riippumatta. On
VAROITUS!
suositeltavaa, että lapsi matkustaa aina
turvaistuimessa takaistuimella, joka on
parhaiten suojattu paikka onnettomuusti-
lanteessa.
VAROITUS!
Jos lasta on jostain syystä kuljetettava etu-
matkustajan istuimella selkä menosuun-
taan asennettavassa turvaistuimessa, mat-
kustajan puolen etuturvatyyny ja
sivuturvatyyny (jos asennettu) on kytket-
tävä pois käytöstä Setup (Asetukset)
-valikosta. Poiskytkentä tulee vahvistaa
tarkistamalla, syttyykö kojelautaan varoi-
tusvalo. Matkustajan istuin on lisäksi siir-
rettävä mahdollisimman taakse, jotta tur-
vaistuin ei osu kojelautaan.
Yleiskäyttöiset turvaistuimet
• Seuraavissa osioissa olevat kuvat ovat esi-
merkkejä erilaisista turvaistuimista. Ku-
vissa on esitetty tyypilliset kiinnitysvaih-
toehdot. Noudata turvaistuimen
kiinnittämisessä aina turvaistuimen val-
mistajan ohjeita, jotka toimitetaan turvais-
tuimen mukana.
• Jos turvaistuimessa on ISOFIX-kiinnikkeet,
sen kiinnityksessä ei tarvita ajoneuvon
turvavyötä.
Ryhmä 0 ja 0+
Kuva A
121

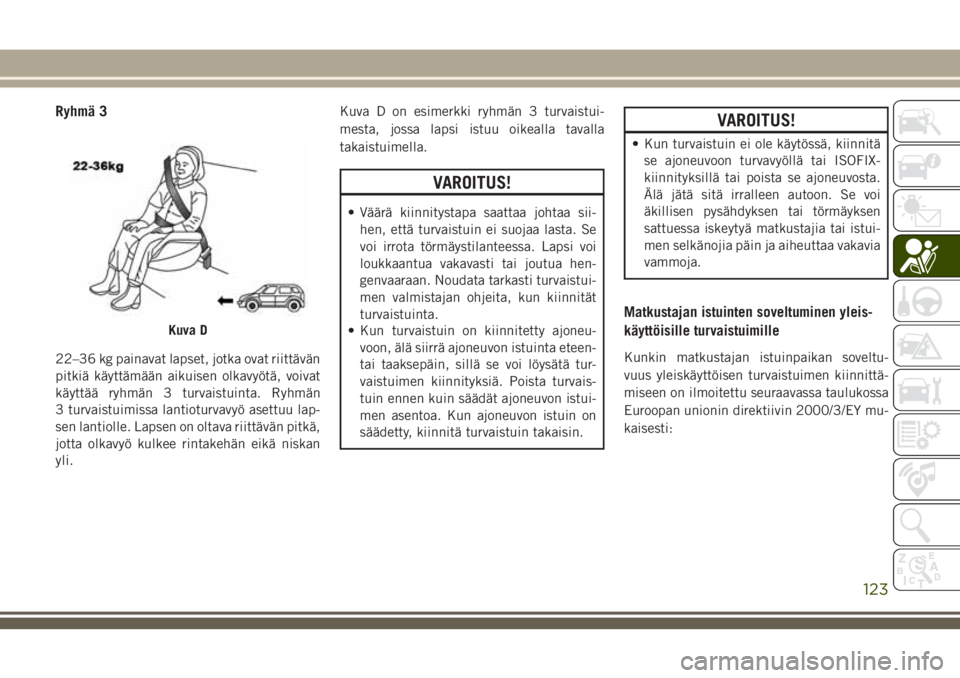

Ryhmä 3
22–36 kg painavat lapset, jotka ovat riittävän
pitkiä käyttämään aikuisen olkavyötä, voivat
käyttää ryhmän 3 turvaistuinta. Ryhmän
3 turvaistuimissa lantioturvavyö asettuu lap-
sen lantiolle. Lapsen on oltava riittävän pitkä,
jotta olkavyö kulkee rintakehän eikä niskan
yli.Kuva D on esimerkki ryhmän 3 turvaistui-
mesta, jossa lapsi istuu oikealla tavalla
takaistuimella.
VAROITUS!
• Väärä kiinnitystapa saattaa johtaa sii-
hen, että turvaistuin ei suojaa lasta. Se
voi irrota törmäystilanteessa. Lapsi voi
loukkaantua vakavasti tai joutua hen-
genvaaraan. Noudata tarkasti turvaistui-
men valmistajan ohjeita, kun kiinnität
turvaistuinta.
• Kun turvaistuin on kiinnitetty ajoneu-
voon, älä siirrä ajoneuvon istuinta eteen-
tai taaksepäin, sillä se voi löysätä tur-
vaistuimen kiinnityksiä. Poista turvais-
tuin ennen kuin säädät ajoneuvon istui-
men asentoa. Kun ajoneuvon istuin on
säädetty, kiinnitä turvaistuin takaisin.
VAROITUS!
• Kun turvaistuin ei ole käytössä, kiinnitä
se ajoneuvoon turvavyöllä tai ISOFIX-
kiinnityksillä tai poista se ajoneuvosta.
Älä jätä sitä irralleen autoon. Se voi
äkillisen pysähdyksen tai törmäyksen
sattuessa iskeytyä matkustajia tai istui-
men selkänojia päin ja aiheuttaa vakavia
vammoja.
Matkustajan istuinten soveltuminen yleis-
käyttöisille turvaistuimille
Kunkin matkustajan istuinpaikan soveltu-
vuus yleiskäyttöisen turvaistuimen kiinnittä-
miseen on ilmoitettu seuraavassa taulukossa
Euroopan unionin direktiivin 2000/3/EY mu-
kaisesti:
Kuva D
123

Isompien lasten turvavyöt
Vähintään 150 cm pitkät lapset voivat käyt-
tää turvavöitä turvaistuinten sijaan.
Voit määrittää tämän 5-vaiheisen testin
avulla, sopiiko turvavyö lapselle vai onko tur-
vavyön istuvuuden parantamiseksi syytä vielä
käyttää ryhmän 2 tai 3 turvaistuinta:
1. Pystyykö lapsi istumaan aivan auton istui-
men perällä?
2. Taipuvatko lapsen polvet mukavasti auton
istuimen etureunan yli lapsen istuessa
aivan istuimen perällä?
3. Ylittääkö olkavyö lapsen olkapään kaulan
ja käsivarren välistä?
4. Onko vyön lantio-osa mahdollisimman al-
haalla niin, että se koskettaa lapsen reisiä
vatsan sijaan?
5. Pystyykö lapsi istumaan näin koko mat-
kan ajan?Jos vastaus johonkin näistä kysymyksistä on
”ei”, lapsen on vielä käytettävä autossa ryh-
män 2 tai 3 turvaistuinta. Jos lapsi käyttää
lantio-/olkavyötä, tarkista vyön istuvuus sään-
nöllisin väliajoin ja varmista, että vyön lukko
on kiinnitetty. Liikehtivä tai veltosti istuva
lapsi voi siirtää turvavyön pois paikaltaan. Jos
olkavyö koskettaa kasvoja tai kaulaa, siirrä
lapsi lähemmäksi auton keskiosaa tai käytä
korokeistuinta saadaksesi turvavyön asettu-
maan oikein.
VAROITUS!
Älä koskaan anna lapsen pitää olkavyötä
kainalossa tai selän takana. Törmäyksessä
olkavyö ei suojaa lasta oikein, mikä voi
aiheuttaa hengenvaarallisen vamman.
Lapsen on aina käytettävä oikealla tavalla
sekä lantio- että olkavyötä.
ISOFIX-kiinnitysjärjestelmä
Tässä ajoneuvossa on turvaistuimien ISOFIX-
kiinnitysjärjestelmä. Sen avulla ISOFIX-
yhteensopivat turvaistuimet voidaan kiinnit-
tää käyttämättä ajoneuvon turvavöitä.
ISOFIX-järjestelmässä on kaksi alakiinnitys-
kohtaa istuintyynyn takana, selkänojan ja is-
tuintyynyn välissä. Yläosan hihnan kiinnitys-
kohta sijaitsee istuinpaikan takana.
Kuvassa E näkyy esimerkki yleiskäyttöisestä
painoluokan 1 ISOFIX-turvaistuimesta.
ISOFIX-turvaistuimia on saatavana myös
muissa painoluokissa.
Kuva E
TURVALLISUUS
126

ISOFIX-kiinnityskohtien sijainti
Alakiinnityskohdat ovat pyöreitä tankoja,
jotka sijaitsevat istuintyynyn takaosassa is-
tuintyynyn ja selkänojan välissä, kiinnitys-
kohtasymbolien alapuolella. Ne ovat näky-
vissä, kun nojaat takaistuinta vasten
turvaistuinta kiinnittäessäsi. Löydät ne hel-
posti tunnustelemalla sormella selkänojan ja
istuintyynyn väliä.
Hihnojen kiinnityskohdat
Takaistuinten reunapaikkojen takana on hih-
nojen kiinnityskohdat.ISOFIX-turvaistuimen kummallakin puolella
on jäykkä jalusta. Niissä kummassakin on
kiinnike, joka kiinnitetään alempaan kiinni-
tyskohtaan. Kiinnityksen saa kiristettyä tiu-
kasti kiinnityskohtaan. Kasvot menosuun-
taan asennettavissa turvaistuimissa ja
joissakin selkä menosuuntaan asennettavissa
turvaistuimissa on myös kiinnityshihna. Kiin-
nityshihnan päässä on koukku, jolla hihna
kiinnitetään yläkiinnityskohtaan. Hihnan saa
säädettyä, kun se on kiinnitetty kiinnityskoh-
taan.
Keski-istuimen ISOFIX
VAROITUS!
• Tässä ajoneuvossa ei ole keskimmäisiä
ISOFIX- tai hihnan kiinnityskohtia.
Paikka ei ole hyväksytty ISOFIX-
turvaistuinjärjestelmille. Älä kiinnitä
keskipaikalle kasvot menosuuntaan
asennettavaa turvaistuinta kiinnityshih-
nalla.
• Kiinnitä turvaistuin keskipaikalle turva-
vyöllä.
• Älä kiinnitä samaan alakiinnityskohtaan
useita turvaistuimia. Katso kiinnitysoh-
jeet kohdasta ISOFIX-turvaistuimen
kiinnitys.
Matkustajan istuinten soveltuminen ISOFIX-
turvaistuimille
Seuraavassa taulukossa on kuvattu ISOFIX-
turvaistuinjärjestelmien eri kiinnitysvaih-
toehdot istuimille, joissa on eurooppalaisen
ECE 16 -standardin mukaiset ISOFIX-
kiinnityskohdat.Alakiinnityskohdan sijainti
Hihnojen kiinnityskohtien sijainnit
127

Ajoneuvon ISOFIX-istuimien sijoitustaulukko
Painoryhmä Kokoluokka Kiinnitys EtuistuinTakarivin reu-
napaikka oik./
vas.Takarivin kes-
kipaikkaKeskirivin reu-
napaikkaKeskirivin kes-
kipaikkaMuut paikat
TurvakaukaloF ISO/L1 X X X – – –
G ISO/L2 X X X – – –
(1) X – X – – –
0–10 kgE ISO/R1 X IUF/IUF X – – –
(1) X – X – – –
0+-13kgE ISO/R1 X IUF/IUF X – – –
D ISO/R2 X IUF/IUF X – – –
C ISO/R3 X IUF/IUF X – – –
(1) X – X – – –
I – 9–18 kgD ISO/R2 X IUF/IUF X – – –
C ISO/R3 X IUF/IUF X – – –
B ISO/F2 X IUF/IUF X – – –
B1 ISO/F2X X IUF/IUF X – – –
A ISO/F3 X IUF/IUF X – – –
(1) X – X – – –
II – 15–25 kg (1) X – X – – –
III – 22–36 kg (1) X – X – – –
TURVALLISUUS
128

Edellä esitetyssä taulukossa käytettyjen kir-
jaimien selitykset:
• (1) = Sellaisten turvalaitteiden osalta, joilla
ei ole kunkin painoryhmän ISO/XX-
kokoluokan tunnusta (A–G), auton valmis-
taja ilmoittaa kullekin paikalle suositellut
ajoneuvokohtaiset ISOFIX-
turvajärjestelmät.
• IUF = Soveltuu tähän painoryhmään hyväk-
sytyille, yleisen luokan ISOFIX-
turvaistuimille (kasvot menosuuntaan).
• X = ISOFIX-sijoitus ei sovellu tämän paino-
ryhmän ja/tai kokoluokan
ISOFIX-turvaistuimille.
Noudata aina turvaistuimen valmistajan ohjeita
asentaessasi turvaistuinta. Kaikkia turvaistuin-
järjestelmiä ei asenneta tässä kuvatulla tavalla.
Yleiskäyttöistä ISOFIX-turvaistuinjärjestelmää
käytettäessä on käytettävä turvaistuinjärjestel-
mää, jossa on merkintä ECE R44 (julkaisu R44/
03 tai tätä uudempi) Universal ISOFIX.ISOFIX-turvaistuimen kiinnittäminen
1. Löysää ensin alaliittimien ja turvaistui-
men kiinnityshihnan säätimet, jotta liitti-
mien kiinnitys ajoneuvon kiinnityskohtiin
on helpompaa.
2. Aseta turvaistuin istuimen alakiinnitys-
kohtien väliin. Joidenkin toisen rivin is-
tuinten kohdalla istuinta on ehkä kallis-
tettava tai niskatukea on nostettava, jotta
istuin sopii paremmin. Jos takaistuin on
siirrettävissä eteen- ja taaksepäin, voit ha-
lutessasi siirtää sen takimmaiseen asen-
toon ja tehdä näin turvaistuimelle tilaa.
Voit tehdä turvaistuimelle lisätilaa myös
siirtämällä etuistuinta eteenpäin.
3. Kiinnitä turvaistuimen liittimet istuimen
alakiinnityskohtiin.
4. Jos turvaistuimessa on kiinnityshihna,
liitä se hihnan yläkiinnityskohtaan. Katso
hihnan kiinnityskohdan kiinnitysohjeet
kohdasta Turvaistuimen kiinnittäminen
yläkiinnityskohtaa käyttämällä.5. Kiristä kaikki hihnat samalla, kun työnnät
turvaistuinta taakse- ja alaspäin. Kiristä
hihnat turvaistuimen valmistajan ohjei-
den mukaan.
6. Varmista, että turvaistuin on kiinnittynyt
tiukasti vetämällä turvaistuinta edestakai-
sin vyöreitillä. Se ei saa liikkua mihinkään
suuntaan enempää kuin 25 mm.
VAROITUS!
• Jos turvaistuin kiinnitetään väärin
ISOFIX-kiinnityspisteisiin, se ei anna
lapselle kunnollista suojaa törmäystilan-
teessa. Lapsi voi loukkaantua vakavasti
tai joutua hengenvaaraan. Noudata tar-
kasti turvaistuimen valmistajan ohjeita,
kun kiinnität turvaistuinta.
• Turvaistuinten kiinnityspisteet kestävät
oikein kiinnitettyjen turvaistuinten
enimmäiskuorman. Niitä ei saa käyttää
aikuisten turvavöiden, valjaiden tai mui-
den esineiden kiinnittämisessä.
• Kiinnitä turvaistuin, kun ajoneuvo on
pysähdyksissä. ISOFIX-
129

• ISOFIX-järjestelmän käyttöä suositellaan,
jotta vältytään turvaistuimen vääriltä kiin-
nitystavoilta.
• Turvaistuimen valinta on aiempaa helpom-
paa, sillä turvaistuinta ei valita enää lapsen
painon vaan pituuden mukaan.
• Turvaistuimet sopivat aiempaa kattavam-
min auton eri istuimiin: i-Size-
turvaistuimet ovat tavallaan yleiskäyttöisiä
ISOFIX-turvaistuimia, sillä ne voidaan kiin-
nittää paitsi tyyppihyväksyttyihin i-Size-
istuimiin myös tyyppihyväksyttyihin ISOFIX
(ECE R44) -istuimiin.HUOMAUTUS:
Auton i-Size-tyyppihyväksytyt istuimet on
merkitty kuvan XX symbolilla.
Seuraavassa taulukossa on ku-
vattu eurooppalaisen ECE 129
-standardin mukaisten i-Size-
turvaistuinten eri kiinnitysvaih-
toehdot.
I-Size-turvaistuimien sijoitustaulukko
LaiteEtuis-
tuinTakari-
vin reu-
na-
paikkaTakari-
vin kes-
ki-
paikka
I-Size-
turvais-
tuimetISO/R2 X i-U X
ISO/F2 X i-U X
Edellä esitetyssä taulukossa käytettyjen kir-
jaimien selitykset:
• i-U = Soveltuu yleiskäyttöisille i-Size-
turvaistuimille sekä selkä menosuuntaan
että kasvot menosuuntaan.
• X = Istuin ei sovellu yleiskäyttöisille
i-Size-turvaistuimille.
FCA:n suosittelemat turvaistuimet
Lineaccessori MOPAR -sarjaan kuuluu kat-
tava valikoima turvaistuimia, jotka kiinnite-
tään kolmipisteturvavyöllä tai ISOFIX-
kiinnityskohtia käyttämällä.
Kuva XX
131

Painoryhmä Turvaistuin Turvaistuimen tyyppi Turvaistuimen kiinnitys
Ryhmä 0+: vastasyntyneestä
13 kg:aan asti, pituus 40–80 cm
Britax Baby Safe Plus,
tyyppihyväksyntänumero:
E1 04301146, Jeep-
tilauskoodi: 71806415
Yleiskäyttöinen/ISOFIX-
turvaistuin. Kiinnitetään
selkä menosuuntaan au-
ton turvavyötä tai ISOFIX-
telakkaa (hankittava erik-
seen) ja auton ISOFIX-
kiinnityskohtia
käyttämällä. Kiinnitys
takasivuistuimille.
Britax Baby Safe -ISOFIX-
telakka, Jeep-tilauskoodi:
71806416
TURVALLISUUS
132
