VEILIGHEIDSVOORZIENIN-
GEN
Antiblokkeersysteem (ABS)
Het ABS-systeem zorgt voor extra voertuigs-
tabiliteit en meer remwerking onder de
meeste remomstandigheden. Het systeem
voorkomt automatisch het blokkeren van de
wielen en verbetert de beheersbaarheid van
het voertuig tijdens remmen.
Het ABS-systeem voert een zelftest uit om te
controleren of het ABS naar behoren functi-
oneert telkens wanneer de auto wordt gestart
en wordt gereden. Tijdens de zelftest hoort u
mogelijk ook een zacht klikkend geluid en
enkele hieraan gerelateerde motorgeluiden.
ABS wordt geactiveerd wanneer het systeem
detecteert dat één of meer wielen beginnen
te blokkeren tijdens het remmen. Als de auto
over ijs, sneeuw, grint, kuilen, spoorrails of
voorwerpen rijdt of wanneer u een noodstop
maakt neemt de kans dat ABS ingrijpt toe.Wanneer het ABS-systeem actief is, kunt u
dit als volgt merken:
• Geluid van de ABS-pompmotor (deze kan
nog korte tijd blijven draaien nadat de auto
al tot stilstand is gekomen).
• De magneetventielen maken klikgeluiden.
• U voelt pulsaties in het rempedaal.
•
Het rempedaal daalt iets bij de eindaanslag.
Dit zijn normale kenmerken van het
ABS-systeem.
WAARSCHUWING!
• Het ABS-systeem bevat geavanceerde
elektronica die mogelijk gevoelig is voor
storingen van onjuist geïnstalleerde of
krachtige zendapparatuur. Dergelijke
storingen kunnen ertoe leiden dat de
werking van het ABS-systeem volledig
uitvalt. Dergelijke apparatuur mag uit-
sluitend door bevoegde vakmensen wor-
den geïnstalleerd.
• Pompend remmen heeft op het ABS-
systeem een averechtse uitwerking. De
WAARSCHUWING!
effectieve remkracht wordt hierdoor ver-
minderd en het risico van een ongeval
neemt toe. Pompend remmen verlengt
de remweg. Wanneer u moet afremmen
of stoppen, trap dan alleen stevig het
rempedaal in.
• Met het ABS-systeem wordt niet voorko-
men dat de auto onderworpen blijft aan
de wetten van de natuur. De effectiviteit
van de remmen wordt door ABS niet
verder verhoogd dan de remmen, ban-
den en grip van de auto toelaten.
• Het ABS voorkomt geen ongelukken ten
gevolge van bijvoorbeeld te hoge snelhe-
den in bochten, te weinig afstand hou-
den of aquaplaning.
• Gebruik de mogelijkheden van een auto
met ABS nooit op een roekeloze of risi-
covolle wijze die de veiligheid van de
bestuurder of anderen in gevaar brengt.
ABS is ontworpen voor gebruik met originele
banden. Wijziging kan leiden tot verminderde
prestaties van het ABS.
VEILIGHEID
86

ABS-waarschuwingslampje
Het gele ABS-waarschuwingslampje gaat
branden wanneer het contact in de stand
ON/RUN staat en kan daarna nog vier secon-
den blijven branden.
Als het ABS-waarschuwingslampje tijdens
het rijden blijft of gaat branden, wijst dit erop
dat het ABS-gedeelte van het remsysteem
niet functioneert en dat onderhoud nodig is.
Het gewone remsysteem zal echter normaal
functioneren wanneer het ABS-
waarschuwingslampje brandt.
Wanneer het ABS-waarschuwingslampje
brandt, moet u het remsysteem zo spoedig
mogelijk laten controleren om weer van de
voordelen van ABS te kunnen profiteren. Als
het ABS-waarschuwingslampje niet gaat
branden wanneer het contact in de stand
ON/RUN is gezet, moet u het lampje zo snel
mogelijk laten repareren.
Elektronisch remregelsysteem
Uw auto is uitgerust met een geavanceerde
elektronische remkrachtregeling (EBC). Dit
systeem bestaat uit een elektronische rem-
krachtverdeling (EB), antiblokkeersysteem(ABS), een remassistent (Brake Assist Sys-
tem (BAS)), Hill Start Assist (HSA), een tran-
ctieregelsysteem (Traction Control System
(TCS)), elektronische stabiliteitsregeling
(ESC), elektronische kantelbeveiliging (Elec-
tronic Roll Mitigation (ERM)). Deze systemen
werken samen zodat de auto stabiel en be-
stuurbaar is bij verschillende rijomstandighe-
den.
Uw voertuig is mogelijk ook uitgerust met
Ready Alert Braking (RAB), Rain Brake Sup-
port (RBS), antislingerregeling (ASR) en Dy-
namic Steering Torque (DST).
Tractieregelsysteem (ASR)
Dit systeem bewaakt de hoeveelheid wielspin
van elk van de aangedreven wielen. Als er
wielslip wordt gedetecteerd, oefent ASR mo-
gelijk remdruk uit op het/de slippende wie-
l(en) en/of wordt het voertuigvermogen ver-
laagd voor een betere acceleratie en
stabiliteit. Een voorziening van ASR, Brake
Limited Differential (BLD), functioneert op
dezelfde wijze als een limited-
slipdifferentieel en regelt de wielspin van een
aangedreven as. Als één wiel van een aange-
dreven as sneller draait dan het andere, wordthet doorslippende wiel afgeremd. Hierdoor
kan er meer koppel naar het niet-
doorslippende wiel gaan. BLD kan ingescha-
keld blijven, zelfs als ASR en ESP zijn be-
perkt.
Remassistent (BAS)
De remassistent (BAS) is ontworpen om de
remwerking van de auto te optimaliseren tij-
dens noodremsituaties. Het systeem herkent
een noodremsituatie aan de hand van de
snelheid en kracht waarmee het rempedaal
wordt ingetrapt en optimaliseert de remdruk
dienovereenkomstig. Dit draagt bij aan een
verkorting van de remweg. Het BAS-systeem
vult het ABS-systeem aan. Wanneer u het
rempedaal zeer snel intrapt, is de assistentie
van het BAS-systeem optimaal. Om van het
systeem te profiteren moet u aanhoudend
remdruk uitoefenen tijdens het stoppen (niet
"pompend" remmen). Verminder de druk op
het rempedaal niet, tenzij u niet langer hoeft
te remmen. Zodra u het rempedaal loslaat,
wordt het BAS-systeem uitgeschakeld.
87

Feedback aan de bestuurder:
De instrumentengroep bevat een HDC-
pictogram en de HDC-schakelaar bevat een
LED die feedback geeft aan de bestuurder
over de status van HDC.
• Het pictogram in de instrumentengroep en
het lampje in de schakelaar gaan branden
en blijven branden wanneer HDC wordt
ingeschakeld of geactiveerd. Dit is de nor-
male bedrijfsstand voor HDC.
• Het lampje in de schakelaar knippert gedu-
rende enkele seconden en gaat vervolgens
uit als de bestuurder op de HDC-schakelaar
drukt, wanneer niet aan de voorwaarden
voor inschakelen is voldaan.
De schakelaar Hill Descent bevindt zich
rechtsboven in de knop Selec-Terrain.
WAARSCHUWING!
HDC is uitsluitend bedoeld om de bestuur-
der tijdens het afdalen van een heuvel te
helpen de rijsnelheid onder controle te
houden. De bestuurder moet goed op de
rijomstandigheden blijven letten en blijft
WAARSCHUWING!
verantwoordelijk voor handhaving van een
veilige rijsnelheid.
Hill Start Assist (HSA)
Het HSA-systeem is bedoeld om terugrollen
op een helling vanuit volledige stilstand te
voorkomen. Als de bestuurder de rem loslaat
na gestopt te zijn op een helling, handhaaft
het HSA-systeem nog een korte tijd de rem-
druk. Als de bestuurder geen gas geeft tij-
dens deze periode, wordt de remdruk wegge-
nomen en rolt de auto normaal van de helling
af.
HSA wordt geactiveerd als aan de volgende
voorwaarden wordt voldaan:
• Deze functie moet worden ingeschakeld.
• De auto moet stilstaan.
• Handrem moet zijn uitgeschakeld.
• Het bestuurdersportier is gesloten.
• De auto moet zich op een voldoende steile
helling bevinden.• De gekozen versnelling moet overeenko-
men met de stand van de auto op de helling
(in een vooruitversnelling als de voorkant
van de auto naar boven is gericht; in de
achteruitversnelling (REVERSE) als de
voorkant van de auto naar beneden is ge-
richt).
• HSA werkt in alle vooruitversnellingen en in
de achteruit. Het systeem treedt niet in
werking als de versnellingsbak in PARK of
NEUTRAL staat. Bij voertuigen met hand-
geschakelde versnellingsbak blijft HSA ac-
tief wanneer de koppeling wordt ingetrapt.
WAARSCHUWING!
Er kunnen situaties optreden waarbij het
HSA-systeem (Hill Start Assist) niet wordt
geactiveerd en de auto enigszins kan gaan
rollen. Voorbeelden hiervan zijn lichte hel-
lingen, als de auto beladen is of een aan-
hangwagen trekt. HSA is geen systeem dat
de taken en verantwoordelijkheden van de
bestuurder overneemt. De bestuurder
blijft te allen tijde verantwoordelijk voor
het houden van afstand ten opzichte van
andere voertuigen, personen en objecten,
VEILIGHEID
94

len om het slingeren te stoppen. ASR wordt
automatisch ingeschakeld wanneer een ge-
vaarlijk slingerende aanhanger wordt gede-
tecteerd.
OPMERKING:
TSC is niet in staat om het slingeren van alle
aanhangers te stoppen. Ga tijdens het trek-
ken van een aanhanger altijd voorzichtig te
werk en volg de aanbevelingen voor het dis-
selgewicht van de aanhanger. Raadpleeg de
paragraaf "Trekken van een aanhanger" in het
hoofdstuk "Starten en rijden" voor meer infor-
matie.
Wanneer ASR is ingeschakeld, knippert het
controle-/storingslampje ESC, wordt het mo-
torvermogen verlaagd en voelt u dat de wielen
afzonderlijk worden afgeremd om te proberen
het slingeren van de aanhanger te stoppen.
Wanneer het ESP-systeem in de stand "Par-
tial Off" (gedeeltelijk uit) of "Full Off" (volle-
dig uit) staat, is TSC uitgeschakeld.WAARSCHUWING!
Als TSC tijdens het rijden wordt geacti-
veerd, rem dan af, zet de auto zo snel
mogelijk op een veilige plaats aan de kant
en verdeel de lading van de aanhanger
opnieuw om het slingeren tegen te gaan.
ONDERSTEUNENDE
RIJSYSTEMEN
Dodehoekbewaking
Het systeem voor dodehoekbewaking (BSM)
maakt gebruik van twee radarsensoren in de
achterbumper en detecteert motorvoertuigen
(auto's, vrachtwagens, motorfietsen enz.) die
vanaf de achterzijde, voorzijde of zijkant van
het voertuig in de dode hoek bewegen.
De detectiezone van de dodehoekbewaking
bestrijkt een rijstrook van 3,8 m (12 ft) breed
aan beide zijden van het voertuig. De lengte
van de zone begint bij de buitenspiegel en
bestrijkt een gebied tot ongeveer 3 m (10 ft)
achter de auto. Het systeem bewaakt de de-
tectiezones aan beide zijden van de autovanaf het moment dat een snelheid van on-
geveer 10 km/u (6 mph) of hoger is bereikt en
waarschuwt de bestuurder voor voertuigen in
deze zones.
Na het starten van de auto gaat het waarschu-
wingslampje van de dodehoekbewaking in de
beide buitenspiegels kort branden om de
bestuurder te laten weten dat het systeem is
geactiveerd. De sensoren van de dodehoek-
bewaking zijn in werking wanneer naar een
van de vooruitversnellingen of de achteruit-
versnelling is geschakeld en worden in de
stand-by-modus gezet wanneer naar de par-
keerstand (PARK) is geschakeld.Detectiezones achter
VEILIGHEID
96

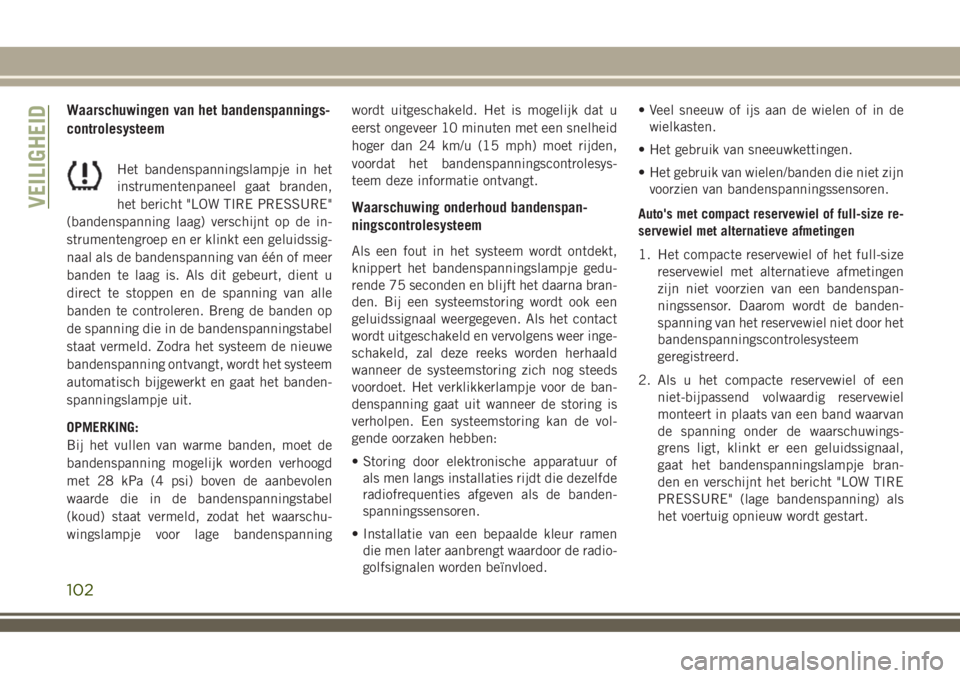

Waarschuwingen van het bandenspannings-
controlesysteem
Het bandenspanningslampje in het
instrumentenpaneel gaat branden,
het bericht "LOW TIRE PRESSURE"
(bandenspanning laag) verschijnt op de in-
strumentengroep en er klinkt een geluidssig-
naal als de bandenspanning van één of meer
banden te laag is. Als dit gebeurt, dient u
direct te stoppen en de spanning van alle
banden te controleren. Breng de banden op
de spanning die in de bandenspanningstabel
staat vermeld. Zodra het systeem de nieuwe
bandenspanning ontvangt, wordt het systeem
automatisch bijgewerkt en gaat het banden-
spanningslampje uit.
OPMERKING:
Bij het vullen van warme banden, moet de
bandenspanning mogelijk worden verhoogd
met 28 kPa (4 psi) boven de aanbevolen
waarde die in de bandenspanningstabel
(koud) staat vermeld, zodat het waarschu-
wingslampje voor lage bandenspanningwordt uitgeschakeld. Het is mogelijk dat u
eerst ongeveer 10 minuten met een snelheid
hoger dan 24 km/u (15 mph) moet rijden,
voordat het bandenspanningscontrolesys-
teem deze informatie ontvangt.
Waarschuwing onderhoud bandenspan-
ningscontrolesysteem
Als een fout in het systeem wordt ontdekt,
knippert het bandenspanningslampje gedu-
rende 75 seconden en blijft het daarna bran-
den. Bij een systeemstoring wordt ook een
geluidssignaal weergegeven. Als het contact
wordt uitgeschakeld en vervolgens weer inge-
schakeld, zal deze reeks worden herhaald
wanneer de systeemstoring zich nog steeds
voordoet. Het verklikkerlampje voor de ban-
denspanning gaat uit wanneer de storing is
verholpen. Een systeemstoring kan de vol-
gende oorzaken hebben:
• Storing door elektronische apparatuur of
als men langs installaties rijdt die dezelfde
radiofrequenties afgeven als de banden-
spanningssensoren.
• Installatie van een bepaalde kleur ramen
die men later aanbrengt waardoor de radio-
golfsignalen worden beïnvloed.• Veel sneeuw of ijs aan de wielen of in de
wielkasten.
• Het gebruik van sneeuwkettingen.
• Het gebruik van wielen/banden die niet zijn
voorzien van bandenspanningssensoren.
Auto's met compact reservewiel of full-size re-
servewiel met alternatieve afmetingen
1. Het compacte reservewiel of het full-size
reservewiel met alternatieve afmetingen
zijn niet voorzien van een bandenspan-
ningssensor. Daarom wordt de banden-
spanning van het reservewiel niet door het
bandenspanningscontrolesysteem
geregistreerd.
2. Als u het compacte reservewiel of een
niet-bijpassend volwaardig reservewiel
monteert in plaats van een band waarvan
de spanning onder de waarschuwings-
grens ligt, klinkt er een geluidssignaal,
gaat het bandenspanningslampje bran-
den en verschijnt het bericht "LOW TIRE
PRESSURE" (lage bandenspanning) als
het voertuig opnieuw wordt gestart.
VEILIGHEID
102

WAARSCHUWING!
Eenmaal geactiveerde airbags en gor-
delspanners hebben geen enkel effect bij
een volgende aanrijding. Laat de airbags,
gordelspanners en het oprolmechanisme
van de veiligheidsgordels onmiddellijk ver-
vangen door een erkende dealer. U dient
ook de controller van het beveiligingssys-
teem voor inzittenden te laten nakijken.
OPMERKING:
• De airbagpanelen zijn in de interieurbekle-
ding nauwelijks zichtbaar, maar springen
open tijdens het opblazen van de airbag.
• Na ieder ongeval dient de auto onmiddellijk
naar een erkende dealer te worden
gebracht.
Uitgebreid ongelukkenresponssysteem
Bij een botsing zal de controller van het
beveiligingssysteem voor inzittenden, als het
communicatienetwerk en de voeding intact
blijven en afhankelijk van de aard van de
botsing, bepalen of het uitgebreide ongeluk-
kenresponssysteem de volgende functies uit-
voert:• De brandstoftoevoer naar de motor afslui-
ten (indien aanwezig)
• De accuvoeding naar de elektromotor af-
sluiten (indien aanwezig)
• De waarschuwingsknipperlichten inschake-
len zo lang de accu energie heeft
• De interieurverlichting inschakelen zolang
de accu werkt of gedurende 15 minuten na
interventie van het uitgebreid ongelukken-
responssysteem.
• De centrale portiervergrendeling ontgren-
delen.
Uw voertuig is mogelijk ook ontworpen om
een van deze andere of andere functies uit te
voeren naar aanleiding van het uitgebreide
ongelukkenresponssysteem:
• De verwarming van het brandstoffilter uit-
schakelen, de aanjagermotor van de kli-
maatregeling uitschakelen, de circulatie-
klep van de klimaatregeling sluiten
• De accuvoeding afsluiten naar de:
– Motor
– Elektromotor (indien aanwezig)
– Elektrische stuurbekrachtiging
– Rembekrachtiging– Elektrische parkeerrem
– Automatische schakelhendel
– Claxon
– Ruitenwissers vóór
– Koplampsproeierpomp
OPMERKING:
Vergeet niet om na een ongeval het contact in
de stand STOP (OFF/LOCK) te zetten en de
sleutel uit de contactschakelaar te verwijde-
ren om te voorkomen dat de accu leegloopt.
Controleer zorgvuldig de auto op brandstof-
lekkage in de motorruimte en op de grond in
de buurt van de motorruimte en de brandstof-
tank voordat u het systeem reset en de motor
te star. Als er na een ongeval geen brandstof-
lekkage of schade aan de elektrische appara-
ten van het voertuig (bijv. koplampen) is,
reset u het systeem door de hierna beschre-
ven procedure te volgen.Resetprocedure uitgebreid ongelukkenres-
ponssysteem
Na het incident, wanneer het systeem actief
is, wordt er een bericht weergegeven over
brandstofonderbreking. Zet de contactscha-
kelaar van AVV/START of MAR/ACC/ON/RUN
op STOP/OFF/LOCK. Controleer zorgvuldig de
129

Actie van de klant Wat de klant ziet
OPMERKING:
Elke stap MOET ten minste twee seconden
worden vastgehouden
11. Zet het contact
op STOP/OFF/LOCK.
12. Zet het contact
op MAR/ACC/ON/
RUN. (De hele proce-
dure moet binnen
één minuut worden
voltooid, anders moet
deze worden her-
haald).Het systeem is nu
gereset en de motor
kan worden gestart.
Zet de alarmlichten
UIT (handmatig).
Indien er een resetprocedurestap niet binnen
60 seconden is voltooid, knipperen de rich-
tingaanwijzers en moet de resetprocedure op-
nieuw worden uitgevoerd om tot een goed
einde te worden gebracht.
Onderhoud van het airbagsysteem
WAARSCHUWING!
• Wijzigingen aan onderdelen van het air-
bagsysteem kunnen tot gevolg hebben
dat het systeem bij een aanrijding niet
functioneert. U kunt letsel oplopen door-
dat de airbag niet werkt en u niet be-
schermt. Breng geen wijzigingen aan de
onderdelen of bedrading aan en plak
nooit badges of stickers op het afdekpa-
neel op het stuur of aan de rechterbo-
venzijde van het instrumentenpaneel.
Breng geen wijzigingen aan in de voor-
bumper of de carrosseriestructuur en
monteer geen treden of treeplanken.
• Het is gevaarlijk zelf onderdelen van het
airbagsysteem te repareren. Waarschuw
iedereen die aan uw auto werkt dat de
auto is uitgerust met een airbagsysteem.
• Probeer geen onderdelen van het airbag-
systeem te wijzigen. De airbag kan per
ongeluk worden opgeblazen of werkt mo-
gelijk niet goed meer als deze is gewij-
zigd. Breng de auto naar een erkende
dealer voor onderhoud aan het airbag-
WAARSCHUWING!
systeem. Breng de auto naar een er-
kende dealer als onderhoud nodig is aan
de autostoel, waaronder het afdekpaneel
en het kussen (ook voor het verwijderen
of losdraaien/aantrekken van stoelbou-
ten). Er mogen uitsluitend door de fabri-
kant goedgekeurde stoelaccessoires
worden gebruikt. Neem contact op met
een erkende dealer als het airbagsys-
teem moet worden aangepast aan perso-
nen met een handicap.
Event Data Recorder (EDR)
Deze auto is uitgerust met een Event Data
Recoder (EDR). De belangrijkste taak van de
EDR is het registreren van gegevens die dui-
delijk maken hoe een voertuigsysteem zich
heeft gedragen bij aanrijdingen of bijna-
aanrijdingen, zoals de activering van airbags
of een botsing tegen een obstakel. De EDR is
ontworpen om kortstondig, meestal 30 se-
conden of korter, gegevens te registreren die
verband houden met de dynamiek en veilig-
131

STARTEN EN RIJDEN
DE MOTOR STARTEN.........155
Normaal starten — benzinemotor. . . .155
De motor uitschakelen...........157
Normaal starten — dieselmotor......157
AANBEVELINGEN VOOR
INRIJDEN.................159
HANDREM................159
Elektrische handrem (EPB)........159
HANDGESCHAKELDE VERSNEL-
LINGSBAK — INDIEN
AANWEZIG................162
Schakelen..................163
Terugschakelen...............164
Parking (parkeren).............166
AUTOMATISCHE VERSNELLINGS-
BAK — INDIEN AANWEZIG.....166
Sleutelblokkering..............167
Blokkeersysteem rem/transmissie. . . .168
Negentraps automatische
versnellingsbak...............168
WERKING VAN DE VIERWIELAAN-
DRIJVING - INDIEN AANWEZIG . .174
Actieve aandrijving van Jeep.......174
SELEC-TERRAIN — INDIEN AAN-
WEZIG....................176
Gids Selecteren modus...........176
STOP/START-SYSTEEM - INDIEN
AANWEZIG................177
Bedrijfsmodi.................177
Handmatig activeren/deactiveren.....178
CRUISECONTROL...........179
Activeren...................180
De gewenste snelheid instellen......180
Ingestelde snelheid aanpassen......180
Snelheid hervatten.............181
Accelereren om in te halen........181
Deactiveren.................181
ADAPTIEVE CRUISECONTROL
(ACC).....................181
Activering..................182
Gewenste snelheid instellen........182De snelheid aanpassen...........182
Hervatten...................183
Uitschakelen................183
Volgafstand instellen............183
Modus wijzigen...............183
PARKSENSE PARKEERSENSOREN
ACHTER — INDIEN AANWEZIG
. .185
ParkSense sensoren.............185
ParkSense in- en uitschakelen......185
Display in de instrumentengroep —
waarschuwing................186
Voorzorgsmaatregelen bij gebruik van
ParkSense..................186
PARKSENSE PARKEERSENSOREN
VOOR EN ACHTER...........188
ParkSense sensoren.............188
ParkSense in- en uitschakelen......188
In- en uitschakelen.............189
Waarschuwingssysteem afstand aan de
zijkant.....................189
Rijden met aanhanger...........190
Algemene waarschuwingen........190
STARTEN EN RIJDEN
153
