2018 JEEP COMPASS sensor

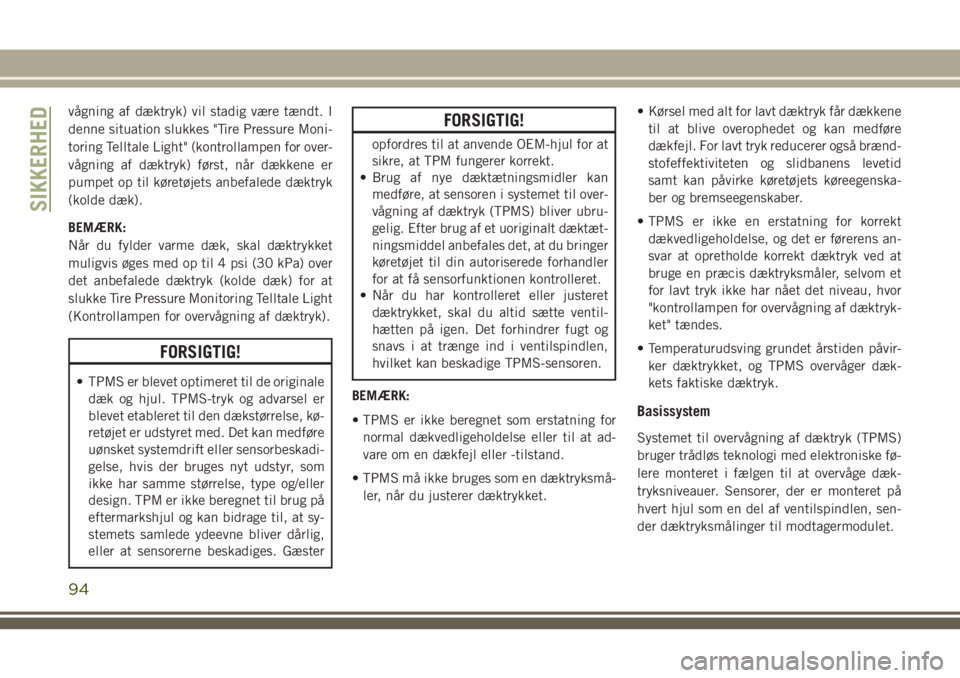

vågning af dæktryk) vil stadig være tændt. I
denne situation slukkes "Tire Pressure Moni-
toring Telltale Light" (kontrollampen for over-
vågning af dæktryk) først, når dækkene er
pumpet op til køretøjets anbefalede dæktryk
(kolde dæk).
BEMÆRK:
Når du fylder varme dæk, skal dæktrykket
muligvis øges med op til 4 psi (30 kPa) over
det anbefalede dæktryk (kolde dæk) for at
slukke Tire Pressure Monitoring Telltale Light
(Kontrollampen for overvågning af dæktryk).
FORSIGTIG!
• TPMS er blevet optimeret til de originale
dæk og hjul. TPMS-tryk og advarsel er
blevet etableret til den dækstørrelse, kø-
retøjet er udstyret med. Det kan medføre
uønsket systemdrift eller sensorbeskadi-
gelse, hvis der bruges nyt udstyr, som
ikke har samme størrelse, type og/eller
design. TPM er ikke beregnet til brug på
eftermarkshjul og kan bidrage til, at sy-
stemets samlede ydeevne bliver dårlig,
eller at sensorerne beskadiges. Gæster
FORSIGTIG!
opfordres til at anvende OEM-hjul for at
sikre, at TPM fungerer korrekt.
• Brug af nye dæktætningsmidler kan
medføre, at sensoren i systemet til over-
vågning af dæktryk (TPMS) bliver ubru-
gelig. Efter brug af et uoriginalt dæktæt-
ningsmiddel anbefales det, at du bringer
køretøjet til din autoriserede forhandler
for at få sensorfunktionen kontrolleret.
• Når du har kontrolleret eller justeret
dæktrykket, skal du altid sætte ventil-
hætten på igen. Det forhindrer fugt og
snavs i at trænge ind i ventilspindlen,
hvilket kan beskadige TPMS-sensoren.
BEMÆRK:
• TPMS er ikke beregnet som erstatning for
normal dækvedligeholdelse eller til at ad-
vare om en dækfejl eller -tilstand.
• TPMS må ikke bruges som en dæktryksmå-
ler, når du justerer dæktrykket.• Kørsel med alt for lavt dæktryk får dækkene
til at blive overophedet og kan medføre
dækfejl. For lavt tryk reducerer også brænd-
stofeffektiviteten og slidbanens levetid
samt kan påvirke køretøjets køreegenska-
ber og bremseegenskaber.
• TPMS er ikke en erstatning for korrekt
dækvedligeholdelse, og det er førerens an-
svar at opretholde korrekt dæktryk ved at
bruge en præcis dæktryksmåler, selvom et
for lavt tryk ikke har nået det niveau, hvor
"kontrollampen for overvågning af dæktryk-
ket" tændes.
• Temperaturudsving grundet årstiden påvir-
ker dæktrykket, og TPMS overvåger dæk-
kets faktiske dæktryk.
Basissystem
Systemet til overvågning af dæktryk (TPMS)
bruger trådløs teknologi med elektroniske fø-
lere monteret i fælgen til at overvåge dæk-
tryksniveauer. Sensorer, der er monteret på
hvert hjul som en del af ventilspindlen, sen-
der dæktryksmålinger til modtagermodulet.
SIKKERHED
94

BEMÆRK:

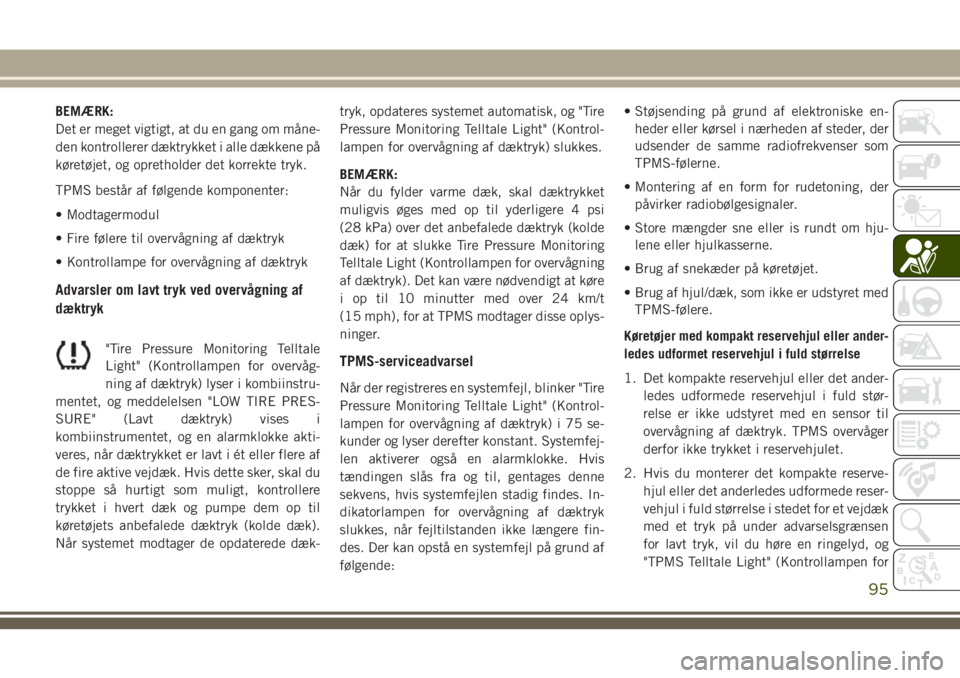

Det er meget vigtigt, at du en gang om måne-
den kontrollerer dæktrykket i alle dækkene på
køretøjet, og opretholder det korrekte tryk.
TPMS består af følgende komponenter:
• Modtagermodul
• Fire følere til overvågning af dæktryk
• Kontrollampe for overvågning af dæktryk
Advarsler om lavt tryk ved overvågning af
dæktryk
"Tire Pressure Monitoring Telltale
Light" (Kontrollampen for overvåg-
ning af dæktryk) lyser i kombiinstru-
mentet, og meddelelsen "LOW TIRE PRES-
SURE" (Lavt dæktryk) vises i
kombiinstrumentet, og en alarmklokke akti-
veres, når dæktrykket er lavt i ét eller flere af
de fire aktive vejdæk. Hvis dette sker, skal du
stoppe så hurtigt som muligt, kontrollere
trykket i hvert dæk og pumpe dem op til
køretøjets anbefalede dæktryk (kolde dæk).
Når systemet modtager de opdaterede dæk-tryk, opdateres systemet automatisk, og "Tire
Pressure Monitoring Telltale Light" (Kontrol-
lampen for overvågning af dæktryk) slukkes.
BEMÆRK:
Når du fylder varme dæk, skal dæktrykket
muligvis øges med op til yderligere 4 psi
(28 kPa) over det anbefalede dæktryk (kolde
dæk) for at slukke Tire Pressure Monitoring
Telltale Light (Kontrollampen for overvågning
af dæktryk). Det kan være nødvendigt at køre
i op til 10 minutter med over 24 km/t
(15 mph), for at TPMS modtager disse oplys-
ninger.TPMS-serviceadvarsel
Når der registreres en systemfejl, blinker "Tire
Pressure Monitoring Telltale Light" (Kontrol-
lampen for overvågning af dæktryk) i 75 se-
kunder og lyser derefter konstant. Systemfej-
len aktiverer også en alarmklokke. Hvis
tændingen slås fra og til, gentages denne
sekvens, hvis systemfejlen stadig findes. In-
dikatorlampen for overvågning af dæktryk
slukkes, når fejltilstanden ikke længere fin-
des. Der kan opstå en systemfejl på grund af
følgende:• Støjsending på grund af elektroniske en-
heder eller kørsel i nærheden af steder, der
udsender de samme radiofrekvenser som
TPMS-følerne.
• Montering af en form for rudetoning, der
påvirker radiobølgesignaler.
• Store mængder sne eller is rundt om hju-
lene eller hjulkasserne.
• Brug af snekæder på køretøjet.
• Brug af hjul/dæk, som ikke er udstyret med
TPMS-følere.
Køretøjer med kompakt reservehjul eller ander-
ledes udformet reservehjul i fuld størrelse
1. Det kompakte reservehjul eller det ander-
ledes udformede reservehjul i fuld stør-
relse er ikke udstyret med en sensor til
overvågning af dæktryk. TPMS overvåger
derfor ikke trykket i reservehjulet.
2. Hvis du monterer det kompakte reserve-
hjul eller det anderledes udformede reser-
vehjul i fuld størrelse i stedet for et vejdæk
med et tryk på under advarselsgrænsen
for lavt tryk, vil du høre en ringelyd, og
"TPMS Telltale Light" (Kontrollampen for
95

overvågning af dæktryk) lyser, og medde-
lelsen "LOW TIRE PRESSURE" (Lavt
dæktryk) vises ved næste tændingscyklus.

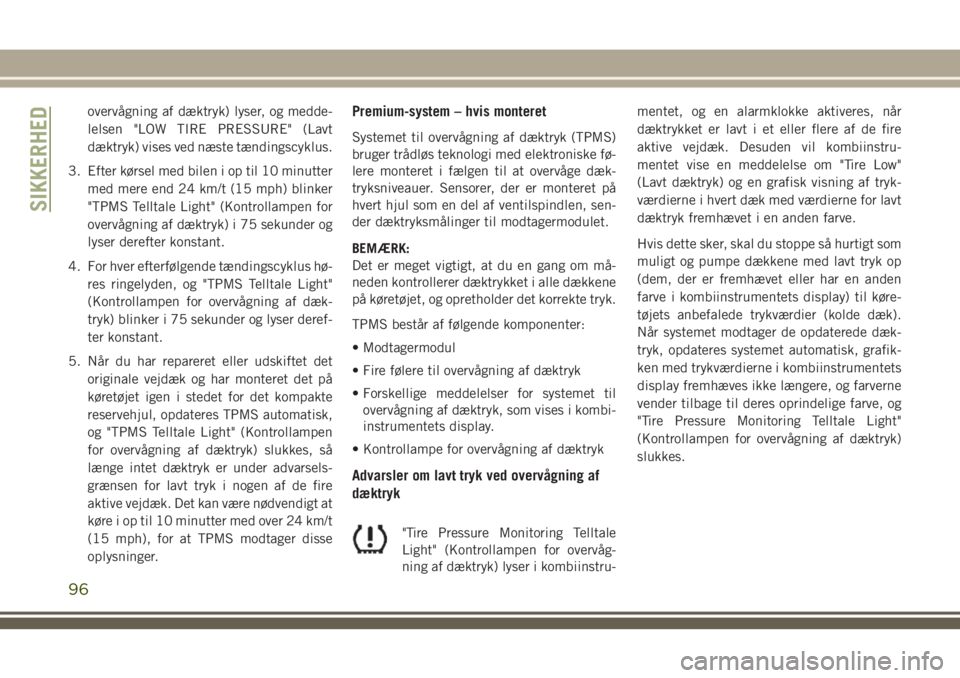

3. Efter kørsel med bilen i op til 10 minutter
med mere end 24 km/t (15 mph) blinker
"TPMS Telltale Light" (Kontrollampen for
overvågning af dæktryk) i 75 sekunder og
lyser derefter konstant.
4. For hver efterfølgende tændingscyklus hø-
res ringelyden, og "TPMS Telltale Light"
(Kontrollampen for overvågning af dæk-
tryk) blinker i 75 sekunder og lyser deref-
ter konstant.
5. Når du har repareret eller udskiftet det
originale vejdæk og har monteret det på
køretøjet igen i stedet for det kompakte
reservehjul, opdateres TPMS automatisk,
og "TPMS Telltale Light" (Kontrollampen
for overvågning af dæktryk) slukkes, så
længe intet dæktryk er under advarsels-
grænsen for lavt tryk i nogen af de fire
aktive vejdæk. Det kan være nødvendigt at
køre i op til 10 minutter med over 24 km/t
(15 mph), for at TPMS modtager disse
oplysninger.Premium-system – hvis monteret
Systemet til overvågning af dæktryk (TPMS)
bruger trådløs teknologi med elektroniske fø-
lere monteret i fælgen til at overvåge dæk-
tryksniveauer. Sensorer, der er monteret på
hvert hjul som en del af ventilspindlen, sen-
der dæktryksmålinger til modtagermodulet.
BEMÆRK:
Det er meget vigtigt, at du en gang om må-
neden kontrollerer dæktrykket i alle dækkene
på køretøjet, og opretholder det korrekte tryk.
TPMS består af følgende komponenter:
• Modtagermodul
• Fire følere til overvågning af dæktryk
• Forskellige meddelelser for systemet til
overvågning af dæktryk, som vises i kombi-
instrumentets display.
• Kontrollampe for overvågning af dæktryk
Advarsler om lavt tryk ved overvågning af
dæktryk
"Tire Pressure Monitoring Telltale
Light" (Kontrollampen for overvåg-
ning af dæktryk) lyser i kombiinstru-mentet, og en alarmklokke aktiveres, når
dæktrykket er lavt i et eller flere af de fire
aktive vejdæk. Desuden vil kombiinstru-
mentet vise en meddelelse om "Tire Low"
(Lavt dæktryk) og en grafisk visning af tryk-
værdierne i hvert dæk med værdierne for lavt
dæktryk fremhævet i en anden farve.
Hvis dette sker, skal du stoppe så hurtigt som
muligt og pumpe dækkene med lavt tryk op
(dem, der er fremhævet eller har en anden
farve i kombiinstrumentets display) til køre-
tøjets anbefalede trykværdier (kolde dæk).
Når systemet modtager de opdaterede dæk-
tryk, opdateres systemet automatisk, grafik-
ken med trykværdierne i kombiinstrumentets
display fremhæves ikke længere, og farverne
vender tilbage til deres oprindelige farve, og
"Tire Pressure Monitoring Telltale Light"
(Kontrollampen for overvågning af dæktryk)
slukkes.
SIKKERHED
96

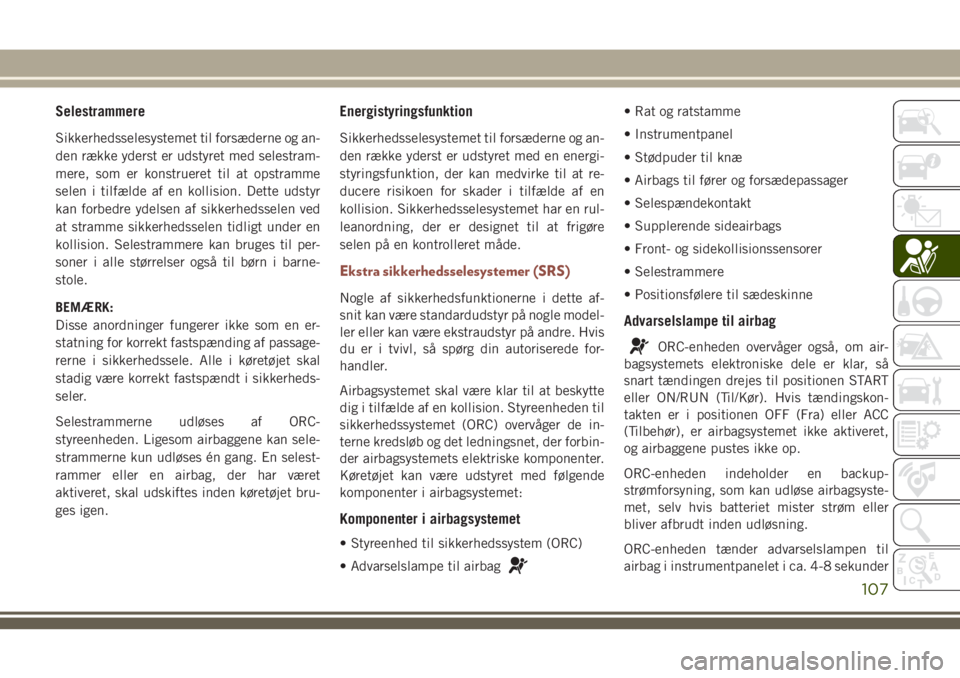

Selestrammere
Sikkerhedsselesystemet til forsæderne og an-
den række yderst er udstyret med selestram-
mere, som er konstrueret til at opstramme
selen i tilfælde af en kollision. Dette udstyr
kan forbedre ydelsen af sikkerhedsselen ved
at stramme sikkerhedsselen tidligt under en
kollision. Selestrammere kan bruges til per-
soner i alle størrelser også til børn i barne-
stole.
BEMÆRK:
Disse anordninger fungerer ikke som en er-
statning for korrekt fastspænding af passage-
rerne i sikkerhedssele. Alle i køretøjet skal
stadig være korrekt fastspændt i sikkerheds-
seler.
Selestrammerne udløses af ORC-
styreenheden. Ligesom airbaggene kan sele-
strammerne kun udløses én gang. En selest-
rammer eller en airbag, der har været
aktiveret, skal udskiftes inden køretøjet bru-
ges igen.
Energistyringsfunktion
Sikkerhedsselesystemet til forsæderne og an-
den række yderst er udstyret med en energi-
styringsfunktion, der kan medvirke til at re-
ducere risikoen for skader i tilfælde af en
kollision. Sikkerhedsselesystemet har en rul-
leanordning, der er designet til at frigøre
selen på en kontrolleret måde.
Ekstra sikkerhedsselesystemer (SRS)
Nogle af sikkerhedsfunktionerne i dette af-
snit kan være standardudstyr på nogle model-
ler eller kan være ekstraudstyr på andre. Hvis
du er i tvivl, så spørg din autoriserede for-
handler.
Airbagsystemet skal være klar til at beskytte
dig i tilfælde af en kollision. Styreenheden til
sikkerhedssystemet (ORC) overvåger de in-
terne kredsløb og det ledningsnet, der forbin-
der airbagsystemets elektriske komponenter.
Køretøjet kan være udstyret med følgende
komponenter i airbagsystemet:
Komponenter i airbagsystemet
• Styreenhed til sikkerhedssystem (ORC)
• Advarselslampe til airbag
• Rat og ratstamme
• Instrumentpanel
• Stødpuder til knæ
• Airbags til fører og forsædepassager
• Selespændekontakt
• Supplerende sideairbags
• Front- og sidekollisionssensorer
• Selestrammere
• Positionsfølere til sædeskinne
Advarselslampe til airbag
ORC-enheden overvåger også, om air-
bagsystemets elektroniske dele er klar, så
snart tændingen drejes til positionen START
eller ON/RUN (Til/Kør). Hvis tændingskon-
takten er i positionen OFF (Fra) eller ACC
(Tilbehør), er airbagsystemet ikke aktiveret,
og airbaggene pustes ikke op.
ORC-enheden indeholder en backup-
strømforsyning, som kan udløse airbagsyste-
met, selv hvis batteriet mister strøm eller
bliver afbrudt inden udløsning.
ORC-enheden tænder advarselslampen til
airbag i instrumentpanelet i ca. 4-8 sekunder
107

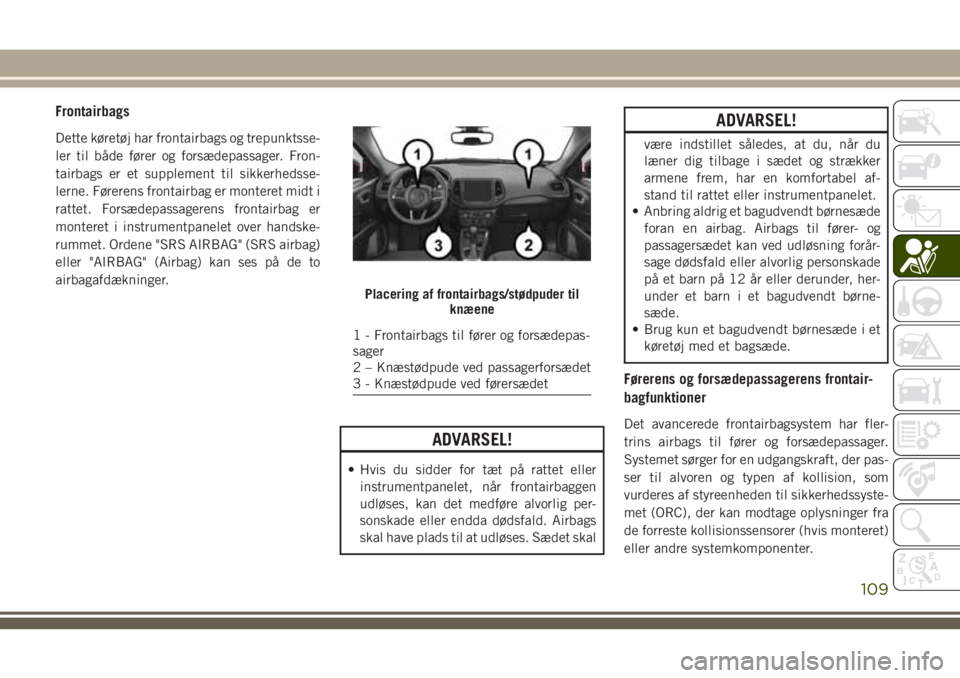

Frontairbags
Dette køretøj har frontairbags og trepunktsse-
ler til både fører og forsædepassager. Fron-
tairbags er et supplement til sikkerhedsse-
lerne. Førerens frontairbag er monteret midt i
rattet. Forsædepassagerens frontairbag er
monteret i instrumentpanelet over handske-
rummet. Ordene "SRS AIRBAG" (SRS airbag)
eller "AIRBAG" (Airbag) kan ses på de to
airbagafdækninger.
ADVARSEL!
• Hvis du sidder for tæt på rattet eller
instrumentpanelet, når frontairbaggen
udløses, kan det medføre alvorlig per-
sonskade eller endda dødsfald. Airbags
skal have plads til at udløses. Sædet skal
ADVARSEL!
være indstillet således, at du, når du
læner dig tilbage i sædet og strækker
armene frem, har en komfortabel af-
stand til rattet eller instrumentpanelet.
• Anbring aldrig et bagudvendt børnesæde
foran en airbag. Airbags til fører- og
passagersædet kan ved udløsning forår-
sage dødsfald eller alvorlig personskade
på et barn på 12 år eller derunder, her-
under et barn i et bagudvendt børne-
sæde.
• Brug kun et bagudvendt børnesæde i et
køretøj med et bagsæde.
Førerens og forsædepassagerens frontair-
bagfunktioner
Det avancerede frontairbagsystem har fler-
trins airbags til fører og forsædepassager.
Systemet sørger for en udgangskraft, der pas-
ser til alvoren og typen af kollision, som
vurderes af styreenheden til sikkerhedssyste-
met (ORC), der kan modtage oplysninger fra
de forreste kollisionssensorer (hvis monteret)
eller andre systemkomponenter.
Placering af frontairbags/stødpuder til
knæene
1 - Frontairbags til fører og forsædepas-
sager
2 – Knæstødpude ved passagerforsædet
3 - Knæstødpude ved førersædet
109

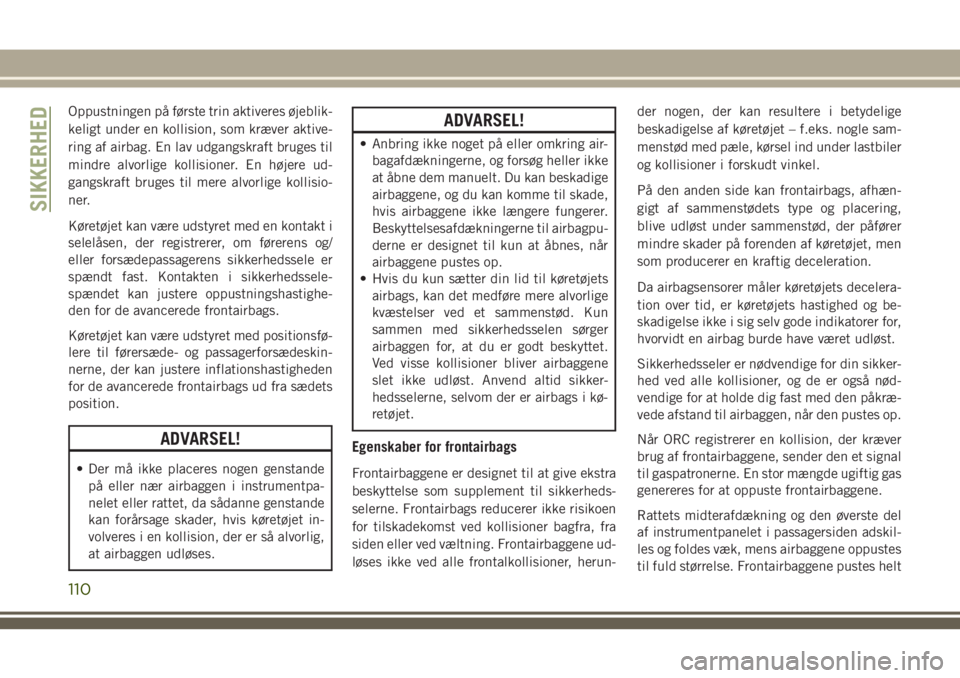

Oppustningen på første trin aktiveres øjeblik-
keligt under en kollision, som kræver aktive-
ring af airbag. En lav udgangskraft bruges til
mindre alvorlige kollisioner. En højere ud-
gangskraft bruges til mere alvorlige kollisio-
ner.
Køretøjet kan være udstyret med en kontakt i
selelåsen, der registrerer, om førerens og/
eller forsædepassagerens sikkerhedssele er
spændt fast. Kontakten i sikkerhedssele-
spændet kan justere oppustningshastighe-
den for de avancerede frontairbags.
Køretøjet kan være udstyret med positionsfø-
lere til førersæde- og passagerforsædeskin-
nerne, der kan justere inflationshastigheden
for de avancerede frontairbags ud fra sædets
position.
ADVARSEL!
• Der må ikke placeres nogen genstande
på eller nær airbaggen i instrumentpa-
nelet eller rattet, da sådanne genstande
kan forårsage skader, hvis køretøjet in-
volveres i en kollision, der er så alvorlig,
at airbaggen udløses.
ADVARSEL!
• Anbring ikke noget på eller omkring air-
bagafdækningerne, og forsøg heller ikke
at åbne dem manuelt. Du kan beskadige
airbaggene, og du kan komme til skade,
hvis airbaggene ikke længere fungerer.
Beskyttelsesafdækningerne til airbagpu-
derne er designet til kun at åbnes, når
airbaggene pustes op.
• Hvis du kun sætter din lid til køretøjets
airbags, kan det medføre mere alvorlige
kvæstelser ved et sammenstød. Kun
sammen med sikkerhedsselen sørger
airbaggen for, at du er godt beskyttet.
Ved visse kollisioner bliver airbaggene
slet ikke udløst. Anvend altid sikker-
hedsselerne, selvom der er airbags i kø-
retøjet.
Egenskaber for frontairbags
Frontairbaggene er designet til at give ekstra
beskyttelse som supplement til sikkerheds-
selerne. Frontairbags reducerer ikke risikoen
for tilskadekomst ved kollisioner bagfra, fra
siden eller ved væltning. Frontairbaggene ud-
løses ikke ved alle frontalkollisioner, herun-der nogen, der kan resultere i betydelige
beskadigelse af køretøjet – f.eks. nogle sam-
menstød med pæle, kørsel ind under lastbiler
og kollisioner i forskudt vinkel.
På den anden side kan frontairbags, afhæn-
gigt af sammenstødets type og placering,
blive udløst under sammenstød, der påfører
mindre skader på forenden af køretøjet, men
som producerer en kraftig deceleration.
Da airbagsensorer måler køretøjets decelera-
tion over tid, er køretøjets hastighed og be-
skadigelse ikke i sig selv gode indikatorer for,
hvorvidt en airbag burde have været udløst.
Sikkerhedsseler er nødvendige for din sikker-
hed ved alle kollisioner, og de er også nød-
vendige for at holde dig fast med den påkræ-
vede afstand til airbaggen, når den pustes op.
Når ORC registrerer en kollision, der kræver
brug af frontairbaggene, sender den et signal
til gaspatronerne. En stor mængde ugiftig gas
genereres for at oppuste frontairbaggene.
Rattets midterafdækning og den øverste del
af instrumentpanelet i passagersiden adskil-
les og foldes væk, mens airbaggene oppustes
til fuld størrelse. Frontairbaggene pustes helt
SIKKERHED
110

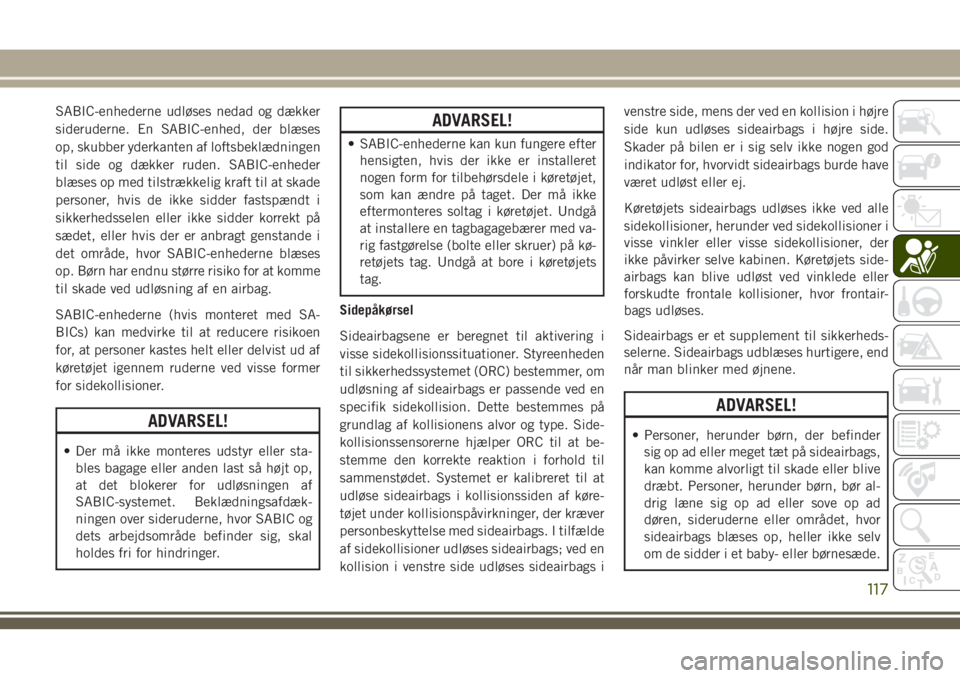

SABIC-enhederne udløses nedad og dækker
sideruderne. En SABIC-enhed, der blæses
op, skubber yderkanten af loftsbeklædningen
til side og dækker ruden. SABIC-enheder
blæses op med tilstrækkelig kraft til at skade
personer, hvis de ikke sidder fastspændt i
sikkerhedsselen eller ikke sidder korrekt på
sædet, eller hvis der er anbragt genstande i
det område, hvor SABIC-enhederne blæses
op. Børn har endnu større risiko for at komme
til skade ved udløsning af en airbag.
SABIC-enhederne (hvis monteret med SA-
BICs) kan medvirke til at reducere risikoen
for, at personer kastes helt eller delvist ud af
køretøjet igennem ruderne ved visse former
for sidekollisioner.
ADVARSEL!
• Der må ikke monteres udstyr eller sta-
bles bagage eller anden last så højt op,
at det blokerer for udløsningen af
SABIC-systemet. Beklædningsafdæk-
ningen over sideruderne, hvor SABIC og
dets arbejdsområde befinder sig, skal
holdes fri for hindringer.
ADVARSEL!
• SABIC-enhederne kan kun fungere efter
hensigten, hvis der ikke er installeret
nogen form for tilbehørsdele i køretøjet,
som kan ændre på taget. Der må ikke
eftermonteres soltag i køretøjet. Undgå
at installere en tagbagagebærer med va-
rig fastgørelse (bolte eller skruer) på kø-
retøjets tag. Undgå at bore i køretøjets
tag.
Sidepåkørsel
Sideairbagsene er beregnet til aktivering i
visse sidekollisionssituationer. Styreenheden
til sikkerhedssystemet (ORC) bestemmer, om
udløsning af sideairbags er passende ved en
specifik sidekollision. Dette bestemmes på
grundlag af kollisionens alvor og type. Side-
kollisionssensorerne hjælper ORC til at be-
stemme den korrekte reaktion i forhold til
sammenstødet. Systemet er kalibreret til at
udløse sideairbags i kollisionssiden af køre-
tøjet under kollisionspåvirkninger, der kræver
personbeskyttelse med sideairbags. I tilfælde
af sidekollisioner udløses sideairbags; ved en
kollision i venstre side udløses sideairbags ivenstre side, mens der ved en kollision i højre
side kun udløses sideairbags i højre side.
Skader på bilen er i sig selv ikke nogen god
indikator for, hvorvidt sideairbags burde have
været udløst eller ej.
Køretøjets sideairbags udløses ikke ved alle
sidekollisioner, herunder ved sidekollisioner i
visse vinkler eller visse sidekollisioner, der
ikke påvirker selve kabinen. Køretøjets side-
airbags kan blive udløst ved vinklede eller
forskudte frontale kollisioner, hvor frontair-
bags udløses.
Sideairbags er et supplement til sikkerheds-
selerne. Sideairbags udblæses hurtigere, end
når man blinker med øjnene.
ADVARSEL!
• Personer, herunder børn, der befinder
sig op ad eller meget tæt på sideairbags,
kan komme alvorligt til skade eller blive
dræbt. Personer, herunder børn, bør al-
drig læne sig op ad eller sove op ad
døren, sideruderne eller området, hvor
sideairbags blæses op, heller ikke selv
om de sidder i et baby- eller børnesæde.
117

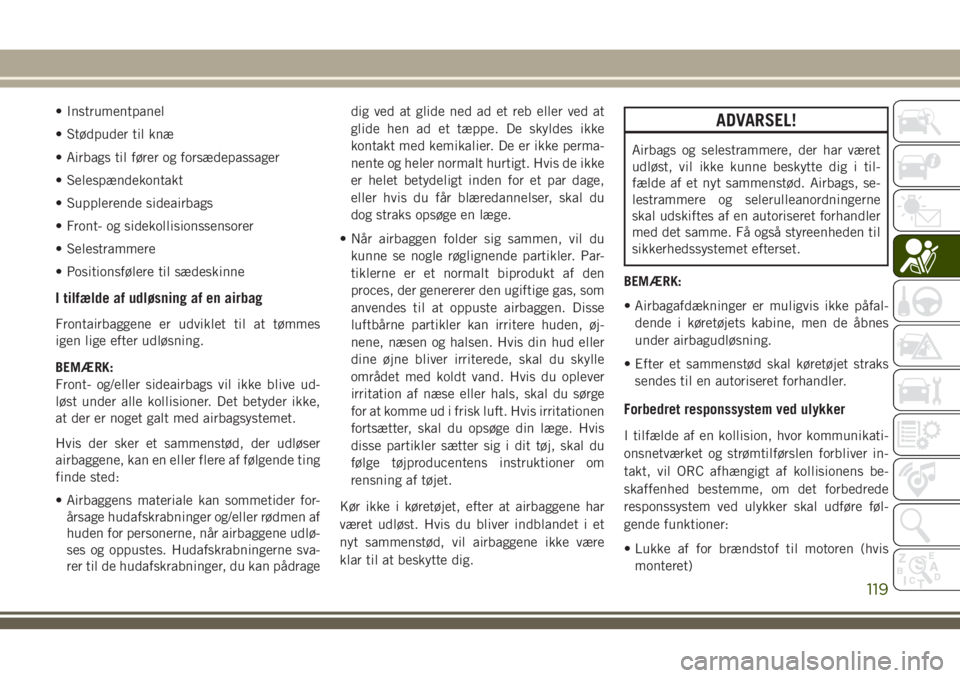

• Instrumentpanel
• Stødpuder til knæ
• Airbags til fører og forsædepassager
• Selespændekontakt
• Supplerende sideairbags
• Front- og sidekollisionssensorer
• Selestrammere
• Positionsfølere til sædeskinne
I tilfælde af udløsning af en airbag
Frontairbaggene er udviklet til at tømmes
igen lige efter udløsning.
BEMÆRK:
Front- og/eller sideairbags vil ikke blive ud-
løst under alle kollisioner. Det betyder ikke,
at der er noget galt med airbagsystemet.
Hvis der sker et sammenstød, der udløser
airbaggene, kan en eller flere af følgende ting
finde sted:
• Airbaggens materiale kan sommetider for-
årsage hudafskrabninger og/eller rødmen af
huden for personerne, når airbaggene udlø-
ses og oppustes. Hudafskrabningerne sva-
rer til de hudafskrabninger, du kan pådragedig ved at glide ned ad et reb eller ved at
glide hen ad et tæppe. De skyldes ikke
kontakt med kemikalier. De er ikke perma-
nente og heler normalt hurtigt. Hvis de ikke
er helet betydeligt inden for et par dage,
eller hvis du får blæredannelser, skal du
dog straks opsøge en læge.
• Når airbaggen folder sig sammen, vil du
kunne se nogle røglignende partikler. Par-
tiklerne er et normalt biprodukt af den
proces, der genererer den ugiftige gas, som
anvendes til at oppuste airbaggen. Disse
luftbårne partikler kan irritere huden, øj-
nene, næsen og halsen. Hvis din hud eller
dine øjne bliver irriterede, skal du skylle
området med koldt vand. Hvis du oplever
irritation af næse eller hals, skal du sørge
for at komme ud i frisk luft. Hvis irritationen
fortsætter, skal du opsøge din læge. Hvis
disse partikler sætter sig i dit tøj, skal du
følge tøjproducentens instruktioner om
rensning af tøjet.
Kør ikke i køretøjet, efter at airbaggene har
været udløst. Hvis du bliver indblandet i et
nyt sammenstød, vil airbaggene ikke være
klar til at beskytte dig.
ADVARSEL!
Airbags og selestrammere, der har været
udløst, vil ikke kunne beskytte dig i til-
fælde af et nyt sammenstød. Airbags, se-
lestrammere og selerulleanordningerne
skal udskiftes af en autoriseret forhandler
med det samme. Få også styreenheden til
sikkerhedssystemet efterset.
BEMÆRK:
• Airbagafdækninger er muligvis ikke påfal-
dende i køretøjets kabine, men de åbnes
under airbagudløsning.
• Efter et sammenstød skal køretøjet straks
sendes til en autoriseret forhandler.
Forbedret responssystem ved ulykker
I tilfælde af en kollision, hvor kommunikati-
onsnetværket og strømtilførslen forbliver in-
takt, vil ORC afhængigt af kollisionens be-
skaffenhed bestemme, om det forbedrede
responssystem ved ulykker skal udføre føl-
gende funktioner:
• Lukke af for brændstof til motoren (hvis
monteret)
119
