2018 Hyundai Kona Manual do proprietário (in Portuguese)

7-66
Manutenção

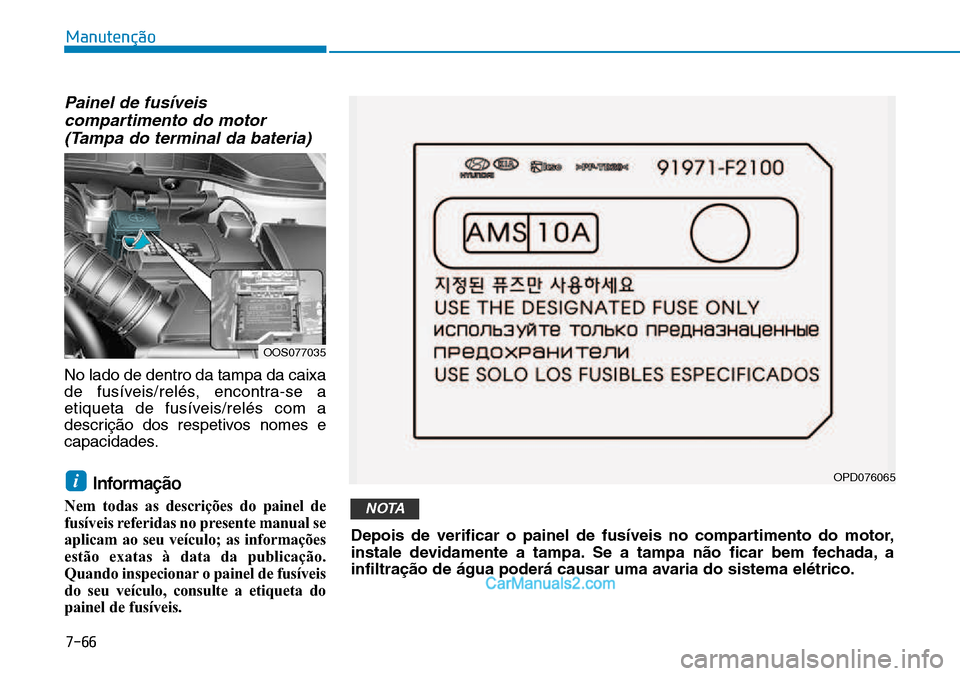

Painel de fusíveiscompartimento do motor(Tampa do terminal da bateria)
No lado de dentro da tampa da caixa
de fusíveis/relés, encontra-se a
etiqueta de fusíveis/relés com a
descriç

7-67
7
Manutenção

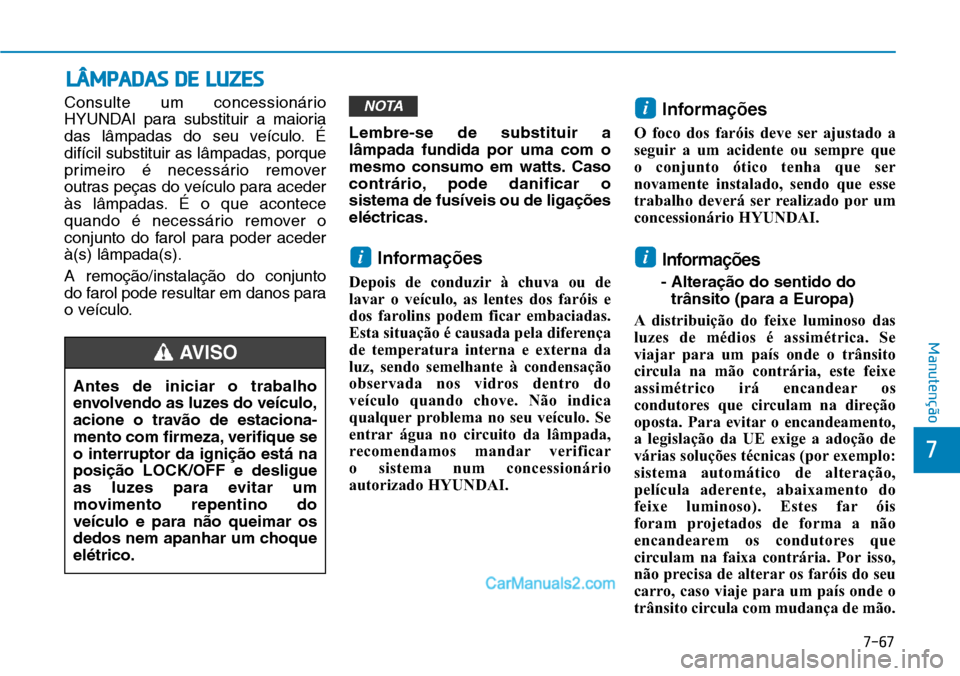

LÂMPADAS DE LUZES
Consulte um concessionário
HYUNDAI para substituir a maioria
das lâmpadas do seu veículo. É
difícil substituir as lâmpadas, porque
primeiro é necessário remover
outras peças do veículo para aceder
às lâmpadas. É o que acontece
quando é necessário remover o
conjunto do farol para poder acederà(s) lâmpada(s). A remoç

7-68
Manutenção

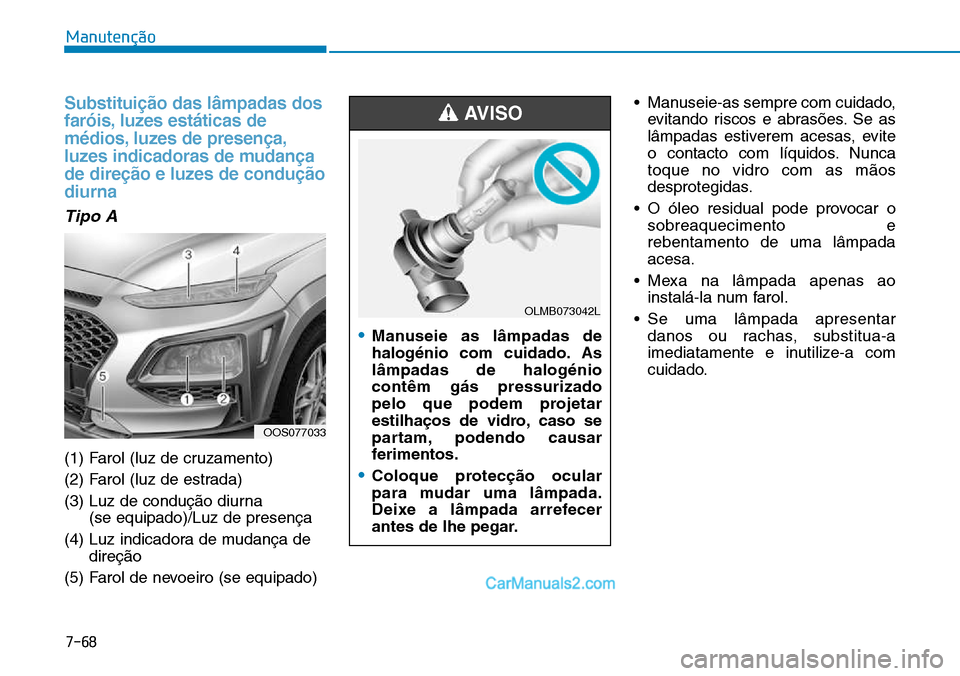

Substitui

7-69
7
Manutenção

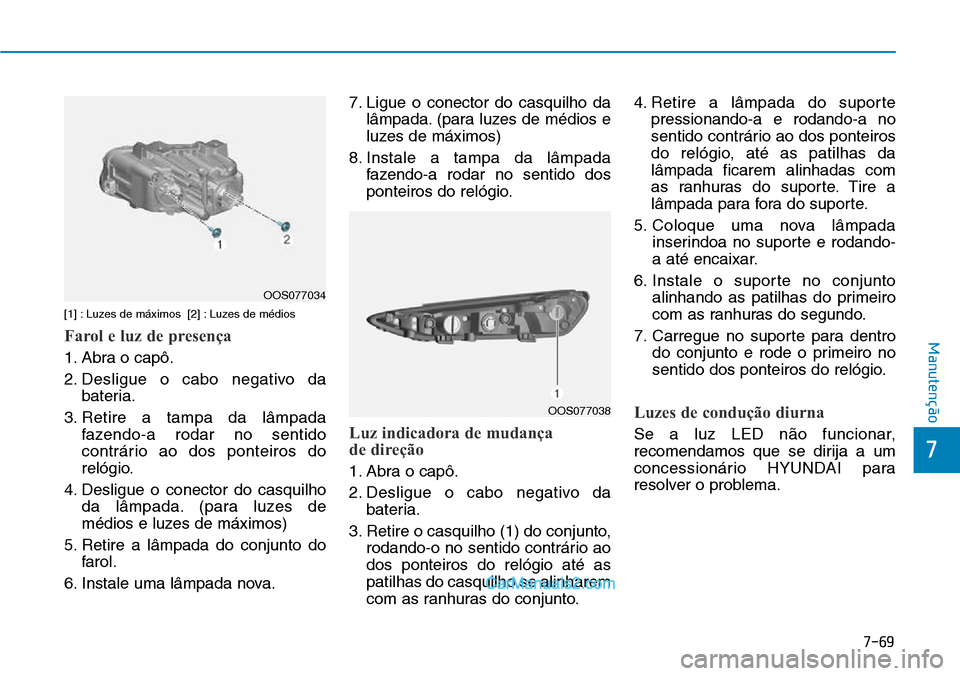

[1] : Luzes de máximos [2] : Luzes de médios
Farol e luz de presença
1. Abra o capô.
2. Desligue o cabo negativo dabateria.
3. Retire a tampa da lâmpada fazendo-a rodar no sentido
contrário ao dos ponteiros do
relógio.
4. Desligue o conector do casquilho da lâmpada. (para luzes de
médios e luzes de máximos)
5. Retire a lâmpada do conjunto do farol.
6. Instale uma lâmpada nova. 7. Ligue o conector do casquilho da
lâmpada. (para luzes de médios e
luzes de máximos)
8. Instale a tampa da lâmpada fazendo-a rodar no sentido dos
ponteiros do relógio.
Luz indicadora de mudança
de direção
1. Abra o capô.
2. Desligue o cabo negativo dabateria.
3. Retire o casquilho (1) do conjunto, rodando-o no sentido contrário ao dos ponteiros do relógio até aspatilhas do casquilho se alinharem
com as ranhuras do conjunto. 4. Retire a lâmpada do suporte
pressionando-a e rodando-a no
sentido contrário ao dos ponteiros
do relógio, até as patilhas dalâmpada ficarem alinhadas com
as ranhuras do suporte. Tire a
lâmpada para fora do suporte.
5. Coloque uma nova lâmpada inserindoa no suporte e rodando-
a até encaixar.
6. Instale o suporte no conjunto alinhando as patilhas do primeiro
com as ranhuras do segundo.
7. Carregue no suporte para dentro do conjunto e rode o primeiro no
sentido dos ponteiros do relógio.
Luzes de condução diurna
Se a luz LED n

7-70
Manutenção

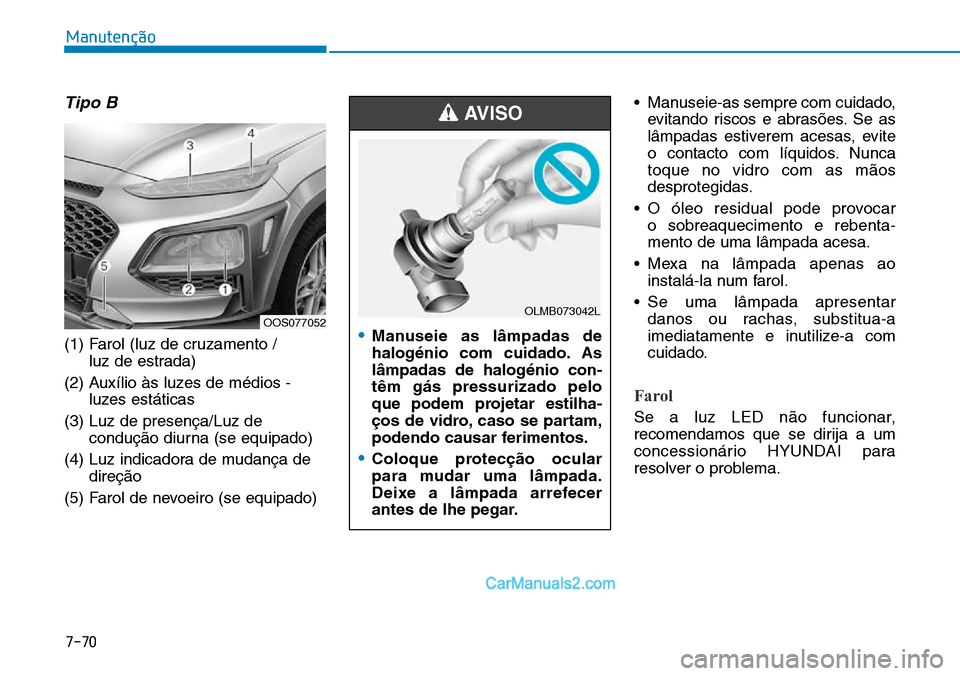

Tipo B
(1) Farol (luz de cruzamento / luz de estrada)
(2) Auxílio às luzes de médios - luzes estáticas
(3) Luz de presença/Luz de conduç

7-71
7
Manutenção

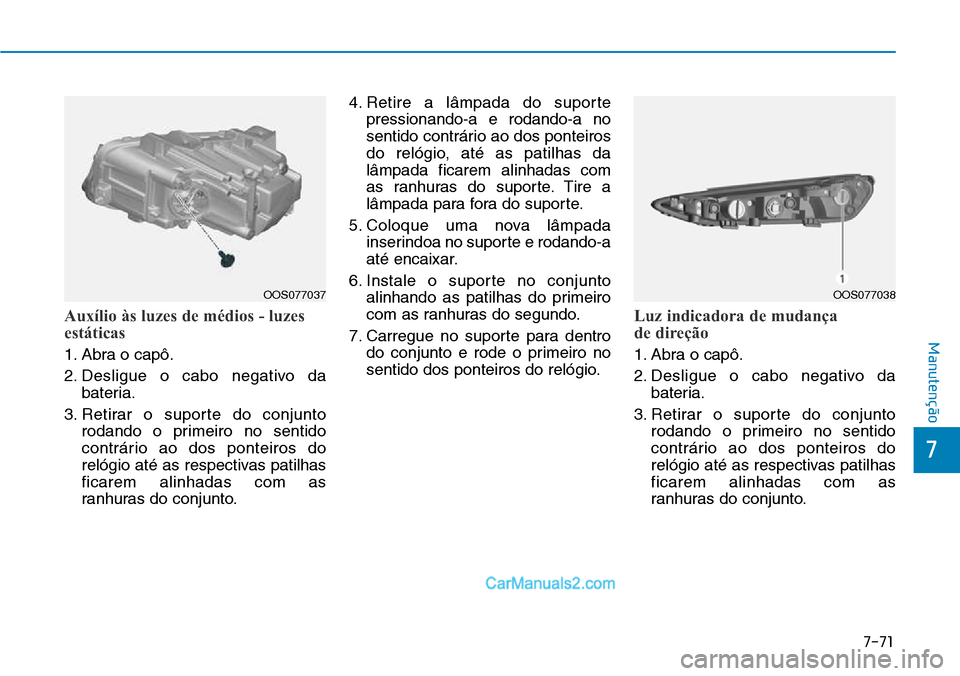

Auxílio às luzes de médios - luzes
estáticas
1. Abra o capô.
2. Desligue o cabo negativo dabateria.
3. Retirar o suporte do conjunto rodando o primeiro no sentido
contrário ao dos ponteiros do
relógio até as respectivas patilhasficarem alinhadas com as
ranhuras do conjunto. 4. Retire a lâmpada do suporte
pressionando-a e rodando-a no
sentido contrário ao dos ponteiros
do relógio, até as patilhas dalâmpada ficarem alinhadas com
as ranhuras do suporte. Tire a
lâmpada para fora do suporte.
5. Coloque uma nova lâmpada inserindoa no suporte e rodando-a
até encaixar.
6. Instale o suporte no conjunto alinhando as patilhas do primeiro
com as ranhuras do segundo.
7. Carregue no suporte para dentro do conjunto e rode o primeiro no
sentido dos ponteiros do relógio.
Luz indicadora de mudança
de direção
1. Abra o capô.
2. Desligue o cabo negativo dabateria.
3. Retirar o suporte do conjunto rodando o primeiro no sentido
contrário ao dos ponteiros do
relógio até as respectivas patilhasficarem alinhadas com as
ranhuras do conjunto.
OOS077037 OOS077038

7-72
Manutenção
4. Retire a lâmpada do suportepressionando-a e rodando-a no
sentido contrário ao dos ponteiros
do relógio, até as patilhas dalâmpada ficarem alinhadas com
as ranhuras do suporte. Tire a
lâmpada para fora do suporte.
5. Coloque uma nova lâmpada inserindoa no suporte e rodando-a
até encaixar.
6. Instale o suporte no conjunto alinhando as patilhas do primeiro
com as ranhuras do segundo.
7. Carregue no suporte para dentro do conjunto e rode o primeiro no
sentido dos ponteiros do relógio.
Luzes de presença e luzes de
condução diurna
Se a luz LED n

7-73
7
Manutenção

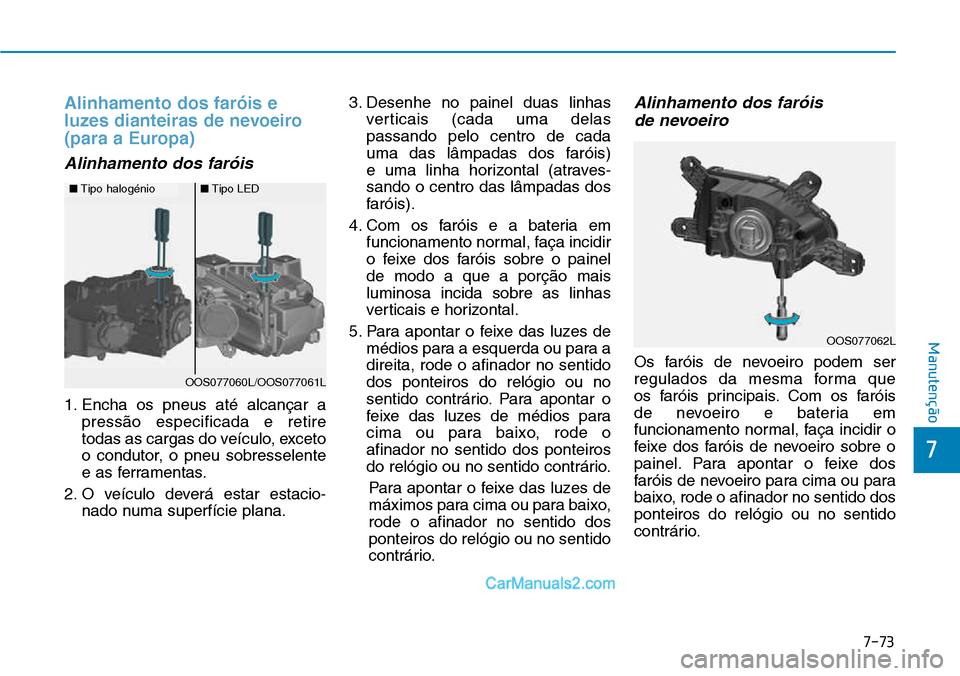

Alinhamento dos far
