2018 Hyundai Kona Brukerhåndbok (in Norwegian)

7-46
Vedlikehold

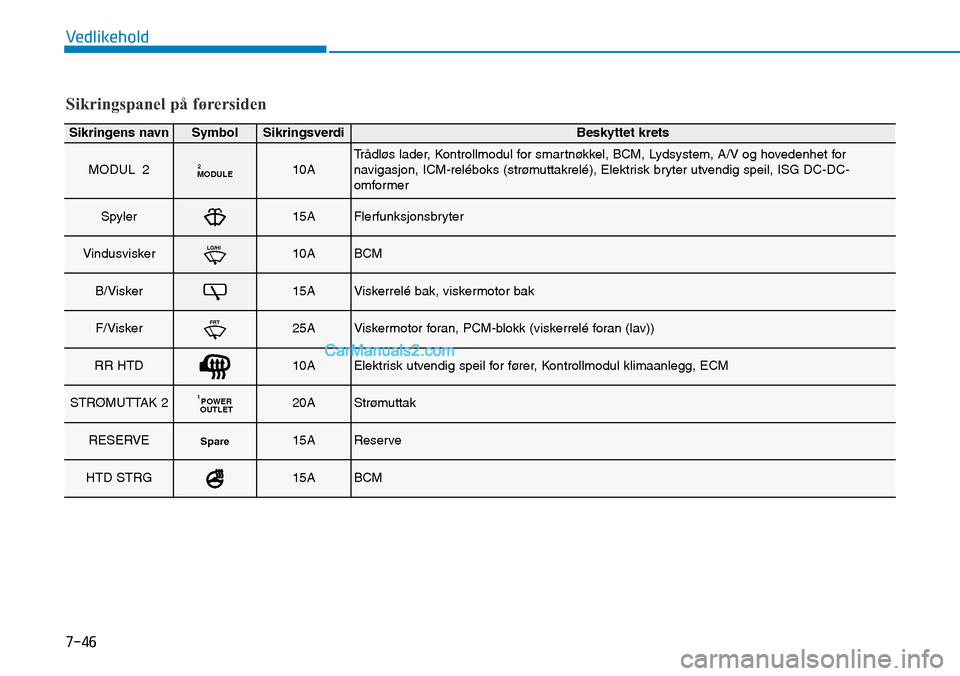

Sikringspanel på førersiden
Sikringens navnSymbolSikringsverdiBeskyttet krets
MODUL 2MODULE210ATr

7-47
7
Vedlikehold

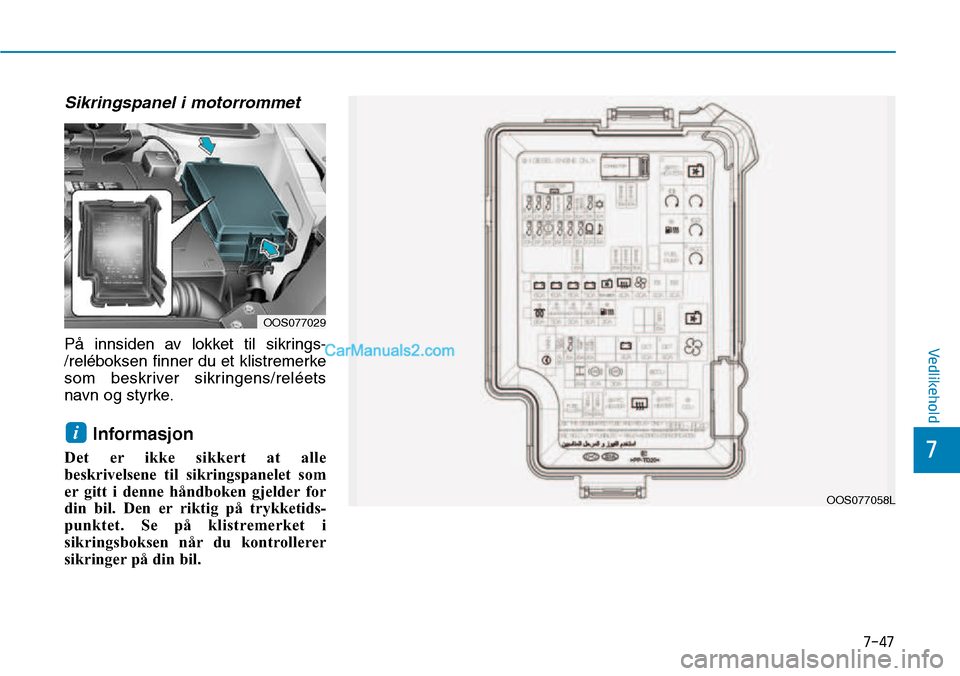

Sikringspanel i motorrommet
P

7-48
Vedlikehold
Sikringspanel i motorrommet

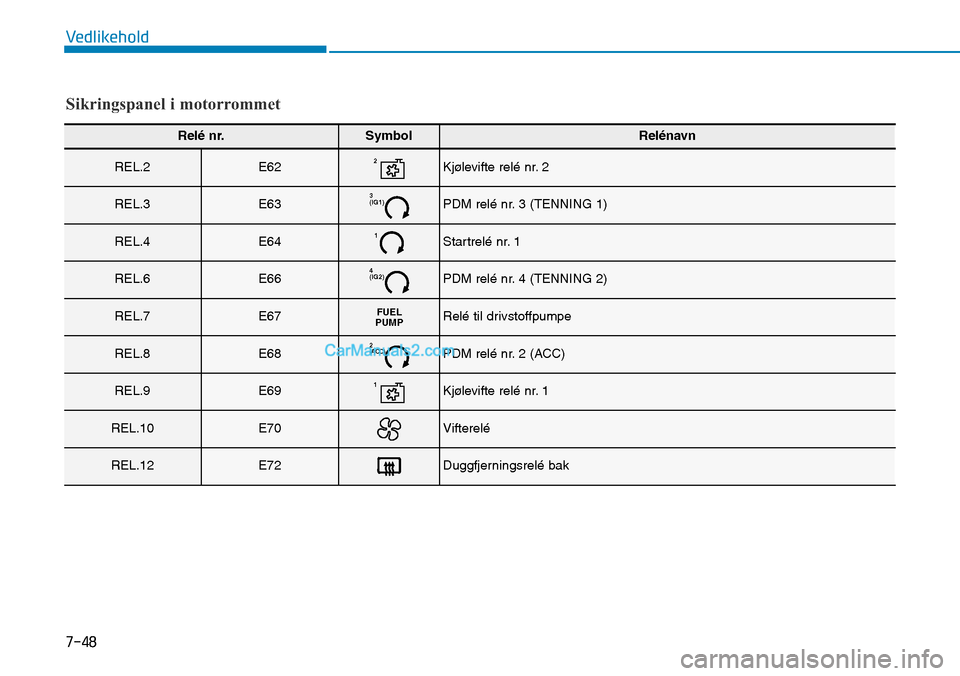

Rel

7-49
7
Vedlikehold

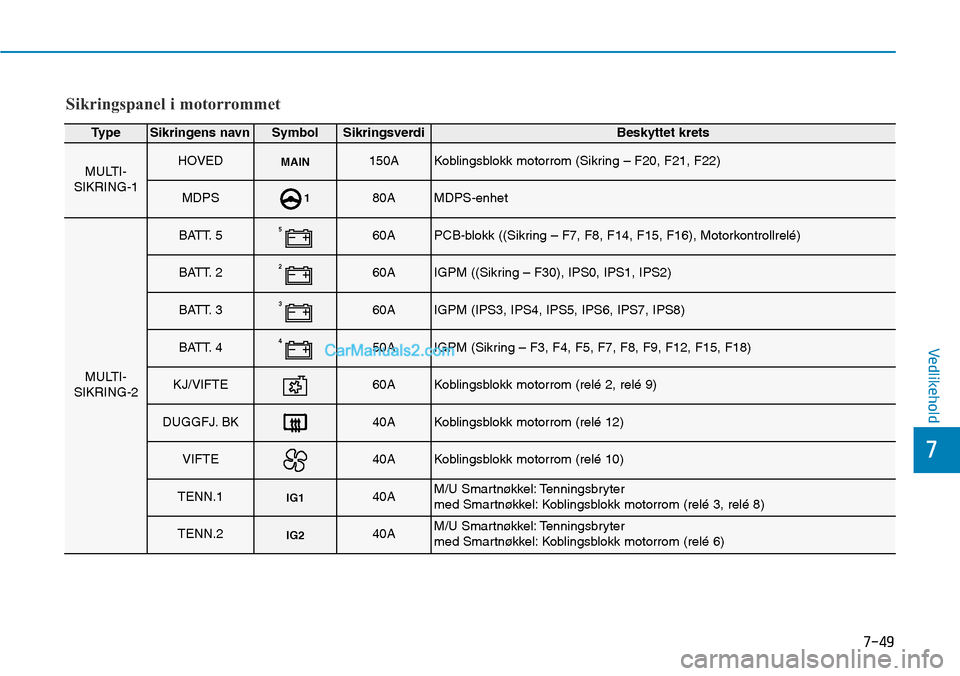

Sikringspanel i motorrommet
TypeSikringens navnSymbolSikringsverdiBeskyttet krets
MULTI-
SIKRING-1HOVEDMAIN150AKoblingsblokk motorrom (Sikring – F20, F21, F22)
MDPS180AMDPS-enhet
MULTI-
SIKRING-2
BATT. 5560APCB-blokk ((Sikring – F7, F8, F14, F15, F16), Motorkontrollrelé)
BATT. 2260AIGPM ((Sikring – F30), IPS0, IPS1, IPS2)
BATT. 3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATT. 4450AIGPM (Sikring – F3, F4, F5, F7, F8, F9, F12, F15, F18)
KJ/VIFTE60AKoblingsblokk motorrom (relé 2, relé 9)
DUGGFJ. BK40AKoblingsblokk motorrom (relé 12)
VIFTE40AKoblingsblokk motorrom (relé 10)
TENN.1IG140AM/U Smartnøkkel: Tenningsbryter
med Smartnøkkel: Koblingsblokk motorrom (relé 3, relé 8)
TENN.2IG240AM/U Smartnøkkel: Tenningsbryter
med Smartnøkkel: Koblingsblokk motorrom (relé 6)

7-50
Vedlikehold
Sikringspanel i motorrommet

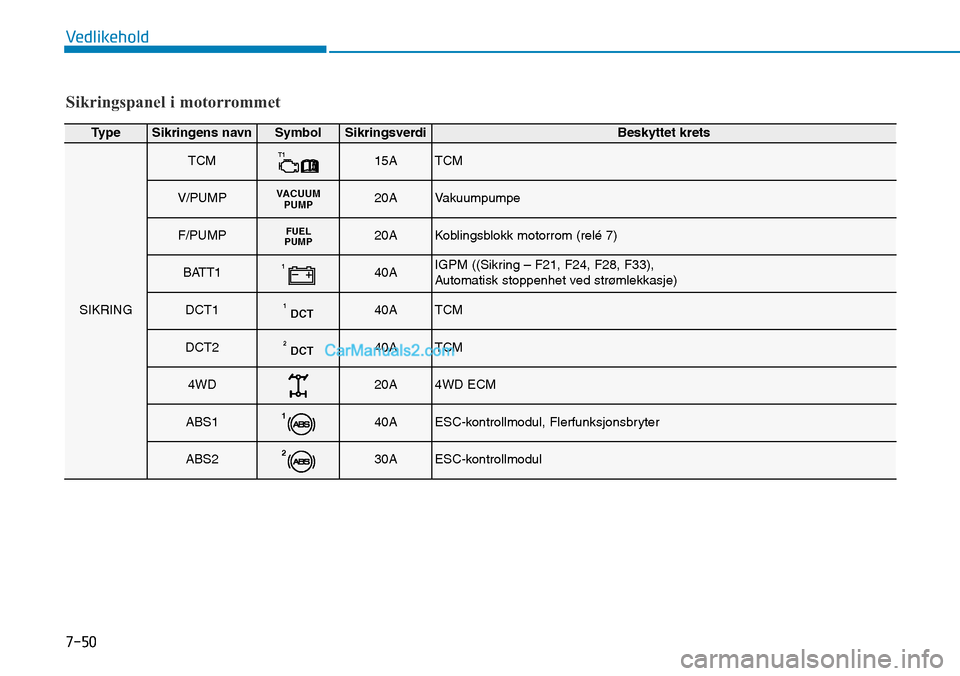

TypeSikringens navnSymbolSikringsverdiBeskyttet krets
SIKRING
TCMT115ATCM
V/PUMPVACUUMPUMP20AVakuumpumpe
F/PUMPFUEL
PUMP20AKoblingsblokk motorrom (relé 7)
BATT1140AIGPM ((Sikring – F21, F24, F28, F33),
Automatisk stoppenhet ved strømlekkasje)
DCT1DCT
140ATCM
DCT2DCT
240ATCM
4WD20A4WD ECM
ABS1140AESC-kontrollmodul, Flerfunksjonsbryter
ABS2230AESC-kontrollmodul

7-51
7
Vedlikehold
Sikringspanel i motorrommet

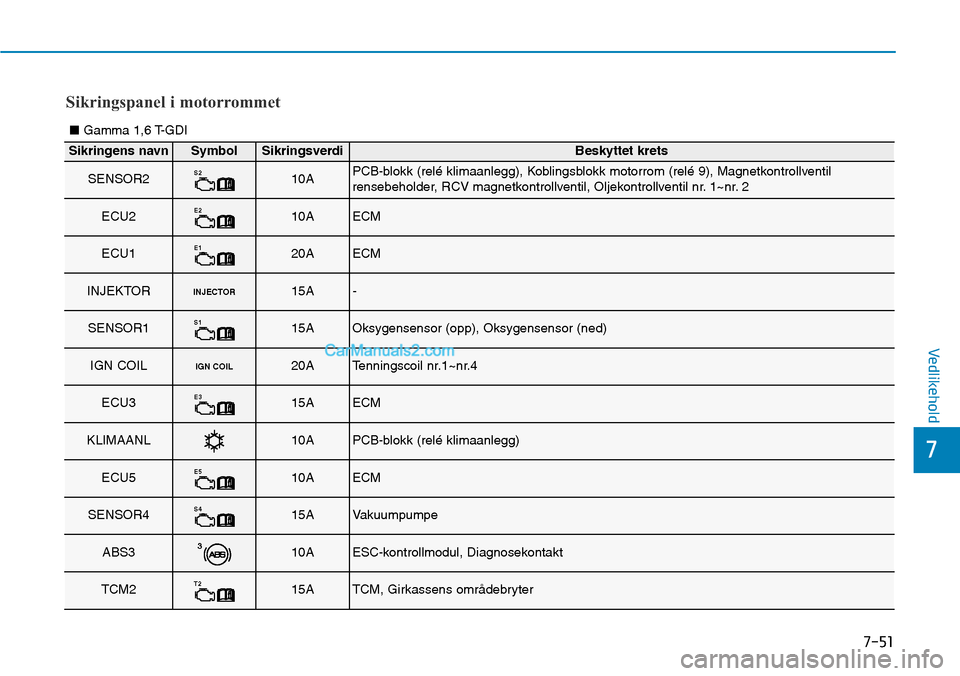

Sikringens navnSymbolSikringsverdiBeskyttet krets
SENSOR2S210APCB-blokk (relé klimaanlegg), Koblingsblokk motorrom (relé 9), Magnetkontrollventil
rensebeholder, RCV magnetkontrollventil, Oljekontrollventil nr. 1~nr. 2
ECU2E210AECM
ECU1E120AECM
INJEKTORINJECTOR15A-
SENSOR1S115AOksygensensor (opp), Oksygensensor (ned)
IGN COILIGN COIL20ATenningscoil nr.1~nr.4
ECU3E315AECM
KLIMAANL10APCB-blokk (relé klimaanlegg)
ECU5E510AECM
SENSOR4S415AVakuumpumpe
ABS3310AESC-kontrollmodul, Diagnosekontakt
TCM2T215ATCM, Girkassens omr

7-52
Vedlikehold

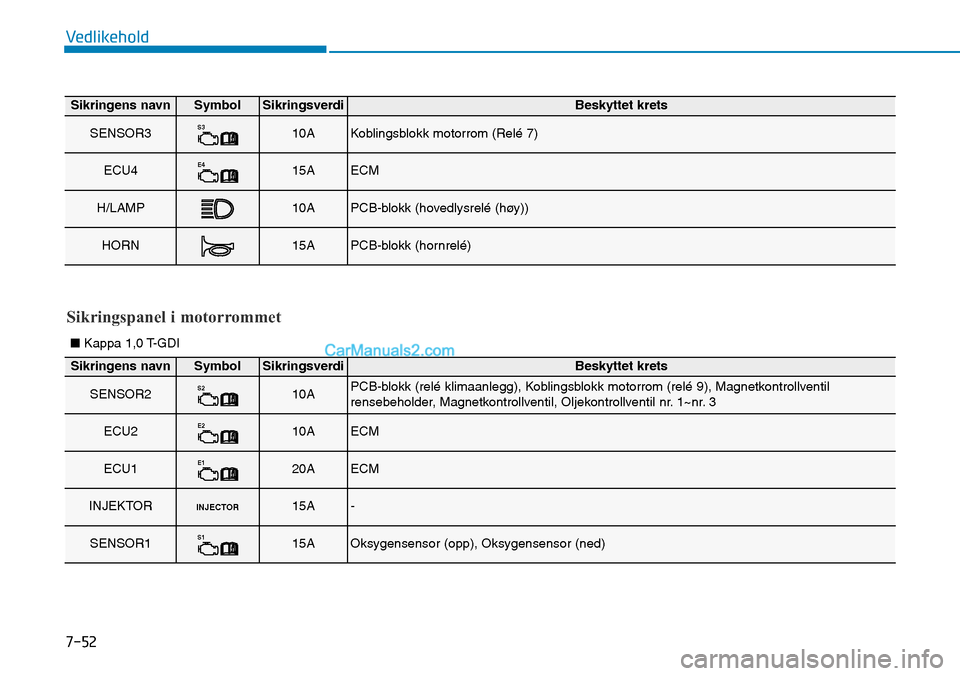

Sikringens navnSymbolSikringsverdiBeskyttet krets
SENSOR3S310AKoblingsblokk motorrom (Relé 7)
ECU4E415AECM
H/LAMP10APCB-blokk (hovedlysrelé (høy))
HORN15APCB-blokk (hornrelé)
Sikringspanel i motorrommet
■ Kappa 1,0 T-GDI
Sikringens navnSymbolSikringsverdiBeskyttet krets
SENSOR2S210APCB-blokk (relé klimaanlegg), Koblingsblokk motorrom (relé 9), Magnetkontrollventil
rensebeholder, Magnetkontrollventil, Oljekontrollventil nr. 1~nr. 3
ECU2E210AECM
ECU1E120AECM
INJEKTORINJECTOR15A-
SENSOR1S115AOksygensensor (opp), Oksygensensor (ned)

7-53
7
Vedlikehold
Sikringens navnSymbolSikringsverdiBeskyttet krets
IGN COILIGN COIL20ATenningscoil nr. 1~nr. 3
ECU3E315AECM
KLIMAANL10APCB-blokk (relé klimaanlegg)
ECU5E510AECM
SENSOR4S415A-
ABS3310ADiagnosekontakt, ESC-kontrollmodul
TCM2T215A-
SENSOR3S310AKoblingsblokk motorrom (relé 7)
ECU4E415AECM
H/LAMP10APCB-blokk (hovedlysrelé (høy))
HORN15APCB-blokk (hornrelé)
