2018 FIAT TIPO 4DOORS stop start

9 - sisäilman kierrätyksen käynnistys-/sammutuspainike;
10 - AUTO-toiminnon käynnistyspainike (automaattinen toiminta).
Start&Stop(jos varusteena)
Automaattinen ilmastointijärjestelmä hallitsee Start&Stop-järjestelmää (moottori sammuu, kun ajoneuvon nopeus on 0 km/h),
jotta taataan riittävä mukavuus ajoneuvon sisällä.
Erityisesti, ilmastointilaite kytkee pois Start&Stop-järjestelmän seuraavissa tapauksissa:
ilmastointi on AUTO-asennossa (painikkeen merkkivalo on syttynyt) ja lämpötila ajoneuvon sisällä ei ole riittävän mukavalla
tasolla
ilmastointi on MAX A/C -asennossa
ilmastointi on MAX DEF -asennossa.
Kun Start&Stop-järjestelmä on käytössä (moottori sammutettu, ajoneuvon nopeus 0 km/h), jos ajoneuvon sisällä olevat
lämpöolosuhteet heikentyvät nopeasti (tai tarvitaan enimmäisjäähdytystä - MAX A/C - tai nopeaa huurteenpoistoa - MAX DEF),
ilmastointilaite pyytää käynnistämään moottorin uudelleen.
Kun Stop/Start-järjestelmä on käytössä (moottori sammutettu, ajoneuvon nopeus 0 km/h), teho säädetään minimiin
matkustamon mukavuuden säilyttämiseksi mahdollisimman pitkään.
Ilmastoinnin ohjausyksikkö pyrkii mahdollisuuksien mukaan korvaamaan moottorin sammuttamisesta aiheutuvan
epämukavuuden (kompressori ja moottorin jäähdytysnestepumppu sammutettu). Ilmastointi voidaan kuitenkin asettaa etusijalle
kytkemällä Start&Stop-järjestelmä pois kojelaudan keskialueella sijaitsevalla painikkeella
.
HUOMAA Äärimmäisissä ilmasto-olosuhteissa suosittelemme rajoittamaan Start&Stop-järjestelmän käyttöä kompressorin
jatkuvan käynnistymisen ja sammumisen välttämiseksi, etteivät ikkunat huurru nopeasti ja ettei matkustamoon keräänny
kosteutta ja epämiellyttäviä hajuja.
HUOMAA Kun Stop/Start-järjestelmä on käytössä (moottori sammunut, ajoneuvo paikallaan), ilmankierron automaattinen säätö
kytkeytyy pois ja ilmaa otetaan ulkopuolelta ikkunoiden huurtumisen estämiseksi (kompressori on sammunut).
VAROITUS
1)Järjestelmässä käytetään kylmäainetta R134a tai R1234yf, joka täyttää ajoneuvon myyntimaan vastaavat määräykset. Lisää ainoastaan
moottoritilassa olevassa kilvessä ilmoitettua kaasua. Muiden kylmäaineiden käyttö vaarantaa järjestelmän toiminnan ja eheyden. Myös
kompressorissa käytetty voiteluaine riippuu tiukasti kylmäainekaasun tyypistä. Kysy lisää Fiat-huoltoverkostolta.
29

Merkkivalo Mitä tarkoittaa
kellanruskeaSTART&STOP-JÄRJESTELMÄN MANUAALINEN KYTKEMINEN PÄÄLLE/POIS
(tietyissä versioissa/markkina-alueilla)
Aktivointi: Järjestelmän aktivointi osoitetaan näytön viestillä (jos varusteena).
Pois kytkeminen: Start&Stop-järjestelmän pois kytkeminen osoitetaan näytölle ilmestyvällä erityisviestillä
(jos varusteena).
kellanruskeaFIAT CODE -JÄRJESTELMÄN VIKA
Merkkivalo tai symboli syttyy, kun Fiat CODE -järjestelmässä on häiriö. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
kellanruskeaPYSÄKÖINTITUTKIEN (PARK ASSIST) HÄIRIÖ
Keltainen merkkivalo tai symboli syttyy, jos pysäköintitutkissa on väliaikainen häiriö. Jos ongelma toistuu
pysäköintitutkien alueen puhdistuksen jälkeen, ota yhteyttä Fiat-palveluverkostoon.
kellanruskeaVETTÄ DIESELSUODATTIMESSA (dieselmallit)
Merkkivalo tai symboli syttyy kiinteästi ajon aikana (ja näytöllä annetaan vastaava viesti), osoittamaan, että
dieselsuodattimessa on vettä.
22)
55

SYMBOLIT NÄYTÖLLÄ
Symboli Mitä tarkoittaa
punainenKONEPEITTO EI OLE KUNNOLLA SULJETTU
Symboli syttyy, kun konepeittoa ei ole suljettu kunnolla (tietyissä versioissa/markkina-alueilla).
Sulje konepeitto oikein.
punainenTAKALUUKKU EI OLE KUNNOLLA KIINNI
Symboli syttyy, kun takaluukkua ei ole suljettu kunnolla (tietyissä versioissa/markkina-alueilla).
Sulje takaluukku kunnolla.
kellanruskeaMOOTTORIÖLJYN PAINEANTURIN HÄIRIÖ
Symboli syttyy palamaan kiinteästi ja näytöllä näkyy vastaava viesti, kun moottoriöljyn
paineanturissa on vika.
kellanruskeaSADETUNNISTIMEN VIKA
Symboli syttyy, kun sadetunnistimessa on häiriö. Ota yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
kellanruskeaPOLTTOAINEEN ESTOJÄRJESTELMÄN TOIMINTA
Symboli syttyy polttoaineen estojärjestelmän lauetessa.
Katso polttoaineen estojärjestelmän palauttaminen kohdasta "Polttoaineen estojärjestelmä"
luvussa "Hätätilanteet". Jos polttoaineensyöttöä ei voida palauttaa, ota yhteyttä
Fiat-palveluverkostoon.
kellanruskeaPOLTTOAINEEN ESTOJÄRJESTELMÄN VIKA
Symboli syttyy, jos polttoaineen estojärjestelmässä on häiriö. Ota yhteyttä Fiat-
palveluverkostoon mahdollisimman pian.
kellanruskeaSTART&STOP-JÄRJESTELMÄN HÄIRIÖ
(tietyissä versioissa/markkina-alueilla)
Symboli syttyy, kun Start&Stop-järjestelmässä on häiriö. Näytöllä annetaan vastaava ilmoitus.
Ota yhteyttä Fiat-palveluverkostoon mahdollisimman pian.
60
MITTARITAULUN TUNTEMINEN

Symboli Mitä tarkoittaa
Tämän symbolin syttyminen ehdottaa vaihtamaan vaihteen suurempaan tai pienempään.
RAJOITUSNOPEUS YLITETTY
Symboli (valkoinen) syttyy, kun näytön kautta asetettu nopeusrajoitus ylitetään (esim. 110 km/h)
(sisäinen arvo päivittyy asetetun nopeuden mukaan).
START&STOP-JÄRJESTELMÄN VÄLIINTULO
(tietyissä versioissa/markkina-alueilla)
Symboli syttyy osoittaen, että moottori on sammutettu START&STOP-järjestelmän toimesta.
VALOJEN SUUNTAUKSEN SÄÄTÄMINEN
Valojen suuntauksen korjain toimii ainoastaan, kun virta-avain on MAR-asennossa ja lähivalot
sytytetty. Säätöä varten käsittele painikkeita
ja, jotka sijaitsevat ohjaimien paneelissa.
ELEKTRONINEN CRUISE CONTROL
Symboli syttyy, kun elektroninen Cruise Control on käytössä.
63

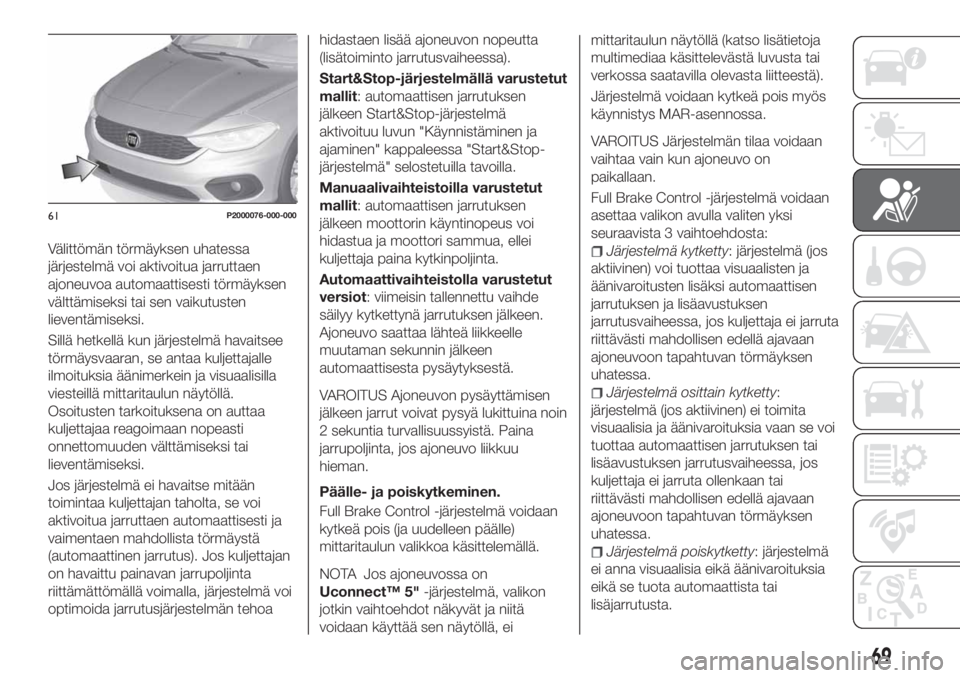

Välittömän törmäyksen uhatessa
järjestelmä voi aktivoitua jarruttaen
ajoneuvoa automaattisesti törmäyksen
välttämiseksi tai sen vaikutusten
lieventämiseksi.
Sillä hetkellä kun järjestelmä havaitsee
törmäysvaaran, se antaa kuljettajalle
ilmoituksia äänimerkein ja visuaalisilla
viesteillä mittaritaulun näytöllä.
Osoitusten tarkoituksena on auttaa
kuljettajaa reagoimaan nopeasti
onnettomuuden välttämiseksi tai
lieventämiseksi.
Jos järjestelmä ei havaitse mitään
toimintaa kuljettajan taholta, se voi
aktivoitua jarruttaen automaattisesti ja
vaimentaen mahdollista törmäystä
(automaattinen jarrutus). Jos kuljettajan
on havaittu painavan jarrupoljinta
riittämättömällä voimalla, järjestelmä voi
optimoida jarrutusjärjestelmän tehoahidastaen lisää ajoneuvon nopeutta
(lisätoiminto jarrutusvaiheessa).
Start&Stop-järjestelmällä varustetut
mallit: automaattisen jarrutuksen
jälkeen Start&Stop-järjestelmä
aktivoituu luvun "Käynnistäminen ja
ajaminen" kappaleessa "Start&Stop-
järjestelmä" selostetuilla tavoilla.
Manuaalivaihteistoilla varustetut
mallit: automaattisen jarrutuksen
jälkeen moottorin käyntinopeus voi
hidastua ja moottori sammua, ellei
kuljettaja paina kytkinpoljinta.
Automaattivaihteistolla varustetut
versiot: viimeisin tallennettu vaihde
säilyy kytkettynä jarrutuksen jälkeen.
Ajoneuvo saattaa lähteä liikkeelle
muutaman sekunnin jälkeen
automaattisesta pysäytyksestä.
VAROITUS Ajoneuvon pysäyttämisen
jälkeen jarrut voivat pysyä lukittuina noin
2 sekuntia turvallisuussyistä. Paina
jarrupoljinta, jos ajoneuvo liikkuu
hieman.
Päälle- ja poiskytkeminen.
Full Brake Control -järjestelmä voidaan
kytkeä pois (ja uudelleen päälle)
mittaritaulun valikkoa käsittelemällä.
NOTA Jos ajoneuvossa on
Uconnect™ 5"-järjestelmä, valikon
jotkin vaihtoehdot näkyvät ja niitä
voidaan käyttää sen näytöllä, eimittaritaulun näytöllä (katso lisätietoja
multimediaa käsittelevästä luvusta tai
verkossa saatavilla olevasta liitteestä).
Järjestelmä voidaan kytkeä pois myös
käynnistys MAR-asennossa.
VAROITUS Järjestelmän tilaa voidaan
vaihtaa vain kun ajoneuvo on
paikallaan.
Full Brake Control -järjestelmä voidaan
asettaa valikon avulla valiten yksi
seuraavista 3 vaihtoehdosta:
Järjestelmä kytketty: järjestelmä (jos
aktiivinen) voi tuottaa visuaalisten ja
äänivaroitusten lisäksi automaattisen
jarrutuksen ja lisäavustuksen
jarrutusvaiheessa, jos kuljettaja ei jarruta
riittävästi mahdollisen edellä ajavaan
ajoneuvoon tapahtuvan törmäyksen
uhatessa.
Järjestelmä osittain kytketty:
järjestelmä (jos aktiivinen) ei toimita
visuaalisia ja äänivaroituksia vaan se voi
tuottaa automaattisen jarrutuksen tai
lisäavustuksen jarrutusvaiheessa, jos
kuljettaja ei jarruta ollenkaan tai
riittävästi mahdollisen edellä ajavaan
ajoneuvoon tapahtuvan törmäyksen
uhatessa.
Järjestelmä poiskytketty: järjestelmä
ei anna visuaalisia eikä äänivaroituksia
eikä se tuota automaattista tai
lisäjarrutusta.
61P2000076-000-000
69

KÄYNNISTÄMINEN JA AJAMINEN
Siirrytään nyt ajoneuvon "ytimeen":
tutustutaan, miten voit hyödyntää sen
kaikkia ominaisuuksia parhaimmalla
tavalla.
Näin voit ajaa sitä turvallisesti kaikissa
olosuhteissa, mikä tekee siitä
miellyttävän matkakumppanin, joka
pitää huolta mukavuudestamme ja
rahoistamme.MOOTTORIN KÄYNNISTÄMINEN . .102
PYSÄKÖIMINEN.............103
SEISONTAJARRU............103
MANUAALINEN VAIHTEISTO.....104
AUTOMAATTIVAIHTEISTO......105
START&STOP-JÄRJESTELMÄ. . . .107
NOPEUDENRAJOITIN.........109
ELEKTRONINEN
VAKIONOPEUSSÄÄDIN........110
PYSÄKÖINTIANTURIT.........112
TAKAKAMERA..............114
PERÄVAUNUJEN HINAUS......116
AJONEUVON POLTTOAINEEN
TÄYTTÄMINEN..............117
101

VAROITUS
41)Ennen kuin siirrät vaihteen pois
P-asennosta (pysäköinti), käännä
virta-avain MAR-asentoon ja paina
jarrupoljinta. Päinvastaisessa tapauksessa
se saattaa vahingoittaa vaihdevipua.
42)Kytke peruutusvaihde vain ajoneuvon
ollessa pysähdyksissä, moottorin käydessä
tyhjäkäynnillä ja kaasun ollessa täysin
vapautettu.
START&STOP-
(jos varusteena)
Start&Stop-järjestelmä sammuttaa
moottorin automaattisesti aina
ajoneuvon ollessa pysähtyneenä ja
käynnistää sen uudelleen, kun kuljettaja
päättää jatkaa matkaa.
Tämä parantaa ajoneuvon tehokkuutta
ja vähentää kulutuksia, haitallisia
pakokaasuja ja melua.
116)
43)
TOIMINTAPERIAATE
Moottorin sammutustapa
Mallit, joissa on manuaalinen
vaihteisto
Kun ajoneuvo on pysähdyksissä,
moottori sammuu vaihteen ollessa
vapaalla ja kytkinpolkimen ollessa
vapautettu.
Mallit, joissa on
automaattivaihteisto
Kun ajoneuvo on pysähtynyt ja
jarrupoljin painettu, moottori sammuu,
jos vaihdevipu on muussa kuin
R-asennossa.
Järjestelmä ei toimi vaihdevivun ollessa
R-asennossa ajoneuvon pysäköinnin
helpottamiseksi.Jos ajoneuvo pysäytetään rinteeseen,
moottorin sammuminen on estetty Hill
Hold Control -toiminnan
mahdollistamiseksi (toiminto on
käytössä vain moottorin ollessa
käynnissä).
HUOMAA Moottorin automaattinen
pysäytys on sallittu vain, kun ylitetään
nopeus noin 10 km/h.
Moottorin pysäyttäminen osoitetaan
mittaritaulun merkkivalon
syttymisellä.
Moottorin uudelleen käynnistystapa
Mallit, joissa on manuaalinen
vaihteisto
Käynnistä moottori uudelleen
painamalla kytkinpoljinta tai
kaasupoljinta.
Jos moottori ei käynnisty kytkintä
painettaessa, kytke vaihdevipu vapaalle
ja yritä uudelleen. Jos ongelma toistuu,
ota yhteyttä Fiat-huoltoon.
Mallit, joissa on
automaattivaihteisto
Moottori käynnistyy uudelleen
vapauttamalla jarrupoljin.
Jarrupoljin painettuna, jos vaihdevipu on
automaattisessa D-asennossa (ajo),
moottori käynnistyy uudelleen
siirtämällä vipu asentoon R (peruutus)
tai "AutoStick".
107
JÄRJESTELMÄ

Lisäksi jos vaihdevipu on jarrupoljinta
painettaessa "AutoStick"-asennossa,
moottori käynnistyy siirtämällä vipu
asentoon R (peruutus).
Kun moottori on sammutettu
automaattisesti, jarru voidaan vapauttaa
ja moottori pitää sammuneena pitämällä
jarrupoljin painettuna ja viemällä
vaihdevipu nopeasti P (pysäköinti)
-asentoon.
Moottorin käynnistämiseksi riittää, että
vipu siirretään pois P-asennosta.
JÄRJESTELMÄN
MANUAALINEN
KYTKEMINEN PÄÄLLE/
POIS PÄÄLTÄ
Järjestelmä voidaan kytkeä
manuaalisesti päälle/pois painamalla
painiketta kuva 97 , joka sijaitsee
kojelaudassa keskikonsolissa .Järjestelmän kytkeminen päälle
Järjestelmän aktivointi osoitetaan
merkkivalon
syttymisellä ja näytön
viestillä (jos varusteena).
Järjestelmän kytkeminen pois
päältä
Järjestelmän pois kytkentä osoitetaan
merkkivalon
syttymisellä ja näytön
viestillä (jos varusteena).
TURVALLISUUS-
TOIMINNOT
Jos Start/Stop-järjestelmä sammuttaa
moottorin ja kuljettaja irrottaa turvavyön
tai avaa kuljettajan oven, moottori
voidaan käynnistää uudelleen
ainoastaan virta-avaimella.
Tämä osoitetaan kuljettajalle
äänimerkillä (summer) ja ilmoituksella
näytössä.
HUOMIO
116)Jos akun vaihto on tarpeen, ota
yhteyttä Fiat-palveluverkostoon. Vaihda
akku saman tyyppiseen ja
ominaisuuksiltaan samanlaiseen akkuun.
VAROITUS
43)Jos ilmastointijärjestelmää halutaan
käyttää, Start&Stop-järjestelmä voidaan
kytkeä pois päältä niin, ettei
ilmastointijärjestelmän toiminta keskeydy.
9707126J0001EM
108
KÄYNNISTÄMINEN JA AJAMINEN
