2018 FIAT DUCATO BASE CAMPER pneumatiky

ODSTAVENÍ
VOZIDLA NA DELŠÍ
DOBU
Jestliže má být vozidlo odstaveno na
delší dobu, doporučujeme učinit
následující opatření:
Odstavte vozidlo v krytém, suchém
a pokud možno větraném prostoru;
zařaďte nějaký rychlostní stupeň;
zkontrolujte, zda není zatažená
parkovací brzda;
odpojte minusovou svorku od pólu
baterie; pokud je vozidlo vybaveno
odpojovačem baterie, při odpojování
postupujte dle pokynů uvedených
v oddíle “Ovládače” v kapitole
“Seznámení s vozidlem”.
očistěte a ošetřete nalakované díly
konzervačními přípravky;
očistěte a ošetřete kovové lesklé díly
speciálním přípravky k dostání běžně
na trhu;
stírací lišty stíračů čelního a zadního
okna posypte mastkem a odklopte je
od skel;
pootevřete okna;
přikryjte vozidlo plachtou z tkaniny
nebo děrovaného plastu. Nepoužívejte
plachtu z plastu bez otvorů, protože
neumožňuje odpařování vlhkosti z
povrchu vozidla;
nahustěte pneumatiky na tlak o 0,5
bar vyšší, než je normálně předepsaná
hodnota, kontroluje pravidelně tlak v
pneumatikách;
nevypouštějte chladicí soustavu
motoru.
UPOZORNĚNÍ Pokud je vozidlo
opatřeno alarmovým systémem,
vypněte alarm dálkovým ovládáním.
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP a zavření dveří na
straně řidiče počkejte alespoň jednu
minutu. Před opětným připojení
elektrického napájení baterie se ujistěte,
zda klíček zapalování přepnutý na
STOP a dveře na straně řidiče
jsou zavřené.
145

148)Kolo s defektem nechte opravit a
znovu nasadit co nejdříve. Před montáží
nepotírejte závity šroubů tukem: mohly by
se samovolně vyšroubovat.
149)Zvedák slouží výhradně pro výměnu
kol na voze, s nímž je dodáván, nebo
na vozech téhož modelu. V žádném
případě se nesmí používat k jiným účelům,
např. ke zvedání vozidla jiného modelu. V
žádném případě se nesmí používat pro
opravy pod vozidlem. Při nesprávném
umístění zvedáku může vozidlo spadnout.
Nepoužívejte zvedák pro zvedání vyšších
hmotností než těch, které jsou uvedeny na
jeho štítku.
150)V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a v rezervním kole podle hodnot uvedených
v kapitole "Technické údaje".
151)Zařízení pro zvedání rezervního kola se
nesmí ovládat žádným jiným nástrojem
než klikou z výbavy vozu. Klika se smí
ovládat výlučně rukou.
152)U verzí se samočinným
pneumatickým zavěšením se doporučuje
nestrkat ruce či hlavu do podběhu kola:
vozidlo se může automaticky zvýšit nebo
snížit v závislosti na případné změně teploty
nebo zatížení.
153)Zvedák ovládejte výhradně rukou,
nepoužívejte jiné nástroje než ovládací kliku,
nepožívejte pneumatické nebo elektrické
šroubováky.154)Zranění mohou způsobit i části
zvedáku v pohybu (šrouby a klouby):
vyhněte se kontaktu s nimi. Pokud se
zamažete mazacím tukem, pečlivě
se očistěte.
155)Po zvednutí/zajištění rezervního kola a
zkontrolování, zda je správně umístěno
pod plošinou (podle žluté značky v
průhledu na zařízení), je třeba vytáhnout
montážní klíč a ujistit se, že není otočen v
opačném směru (jako na obr. 187), aby se
neuvolnilo upevňovací zařízení a neohrozilo
bezpečné upevnění rezervního kola a
jeho příslušenství.
156)Po každé manipulaci s rezervním
kolem je nutno zkontrolovat jeho řádné
umístění do uložení ve spodku plošiny.
Případným chybným umístěním kola může
být ohrožena bezpečnost.
157)Zvedací zařízení rezervního kola je
vybaveno třecí pojistnou spojkou, která
slouží k jeho ochraně. Při působení
nadměrnou silou na montážní šroub by tato
spojka mohla zasáhnout.SADA NA RYCHLOU
OPRAVU PNEUMATIK
FIX&GO
AUTOMATIC
(u příslušné verze vozidla)
Sada pro rychlou opravu pneumatik Fix
& Go automatic je uložena v přední
části kabiny a obsahuje obr. 192:
tlakovou nádobku A s tekutým
lepidlem;
– plnicí hadičkou B;
– černou trubkou pro natlakování E;
– nálepku C s nápisem „max.80 km/h”,
kterou je nutno po opravě pneumatiky
nalepit (na přístrojovou desku) tak,
aby na ni řidič dobře viděl;
192F1A0180
178
V NOUZI

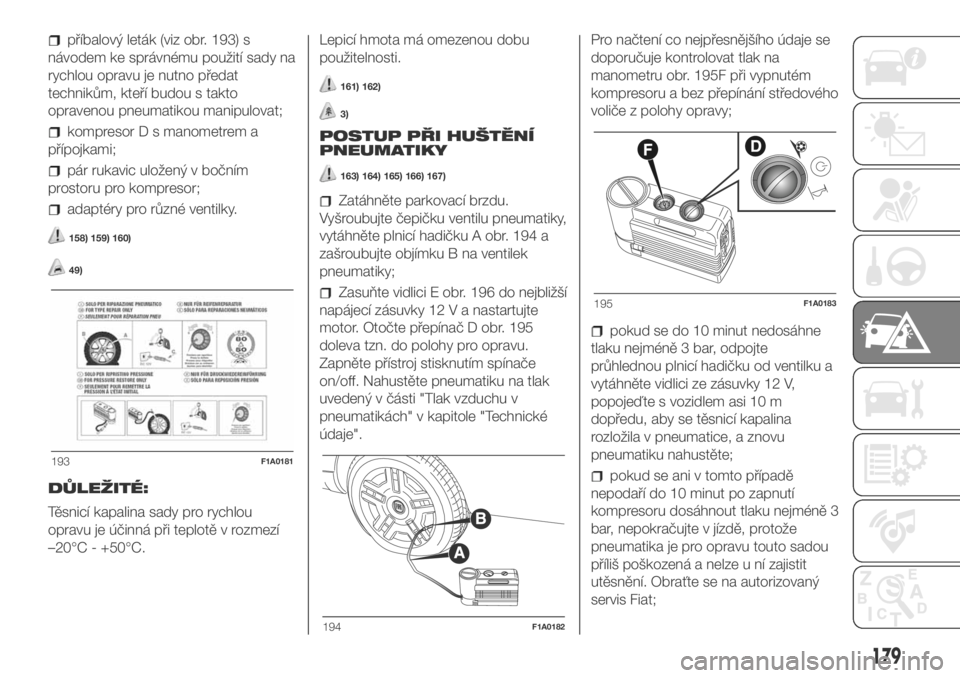

příbalový leták (viz obr. 193) s
návodem ke správnému použití sady na
rychlou opravu je nutno předat
technikům, kteří budou s takto
opravenou pneumatikou manipulovat;
kompresor D s manometrem a
přípojkami;
pár rukavic uložený v bočním
prostoru pro kompresor;
adaptéry pro různé ventilky.
158) 159) 160)
49)
DŮLEŽITÉ:
Těsnicí kapalina sady pro rychlou
opravu je účinná při teplotě v rozmezí
–20°C - +50°C.Lepicí hmota má omezenou dobu
použitelnosti.
161) 162)
3)
POSTUP PŘI HUŠTĚNÍ
PNEUMATIKY
163) 164) 165) 166) 167)
Zatáhněte parkovací brzdu.
Vyšroubujte čepičku ventilu pneumatiky,
vytáhněte plnicí hadičku A obr. 194 a
zašroubujte objímku B na ventilek
pneumatiky;
Zasuňte vidlici E obr. 196 do nejbližší
napájecí zásuvky 12 V a nastartujte
motor. Otočte přepínač D obr. 195
doleva tzn. do polohy pro opravu.
Zapněte přístroj stisknutím spínače
on/off. Nahustěte pneumatiku na tlak
uvedený v části "Tlak vzduchu v
pneumatikách" v kapitole "Technické
údaje".Pro načtení co nejpřesnějšího údaje se
doporučuje kontrolovat tlak na
manometru obr. 195F při vypnutém
kompresoru a bez přepínání středového
voliče z polohy opravy;
pokud se do 10 minut nedosáhne
tlaku nejméně 3 bar, odpojte
průhlednou plnicí hadičku od ventilku a
vytáhněte vidlici ze zásuvky 12 V,
popojeďte s vozidlem asi 10 m
dopředu, aby se těsnicí kapalina
rozložila v pneumatice, a znovu
pneumatiku nahustěte;
pokud se ani v tomto případě
nepodaří do 10 minut po zapnutí
kompresoru dosáhnout tlaku nejméně 3
bar, nepokračujte v jízdě, protože
pneumatika je pro opravu touto sadou
příliš poškozená a nelze u ní zajistit
utěsnění. Obraťte se na autorizovaný
servis Fiat;193F1A0181
194F1A0182
195F1A0183
179

po nahuštění pneumatiky na tlak
předepsaný v odstavci „Tlak huštění” v
kapitole „Technické údaje“ pokračujte
ihned v jízdě;
Po asi 10 minutách zastavte vozidlo
a překontrolujte tlak v pneumatice.
Nezapomeňte zatáhnout parkovací
brzdu;
pokud naměříte tlak alespoň 3 bar,
dohustěte pneumatiku na správný
tlak uvedený v kapitole “Technické
údaje” v části “Tlak huštění” (s
nastartovaným motorem a zataženou
parkovací brzdou) a velmi opatrně
pokračujte v jízdě do nejbližšího
autorizovaného servisu Fiat.
POZOR
158)Příbalový leták s pokyny o použití
sady na rychlou opravu je nutno předat
technikům, kteří budou s opravenou
pneumatikou manipulovat.
159)Poškození na bocích pneumatiky
nelze opravit. Sada Fix & Go se nesmí
použít při poškození pneumatiky jízdou s
prázdným kolem.
160)Při poškození ráfku (okraj
zdeformovaný tak, že způsobuje únik
vzduchu) nelze kolo opravit. Nevytahujte
cizí tělesa (šrouby nebo hřebíky), která
vnikla do pneumatiky.
161)Nepoužívejte kompresor nepřetržitě
déle než 20 minut. Nebezpečí přehřátí.
Sada pro rychlou opravu není určena pro
definitivní opravu pneumatiky, proto je
nutno takto opravenou pneumatiku
používat jen po nezbytně nutnou dobu.162)Tlaková nádoba obsahuje
etylenglykol. Obsahuje kaučuk, který může
způsobit alergickou reakci. Škodlivý při
pozření. Dráždí oči. Může vyvolat reakci při
vdechnutí a kontaktu. Vyvarujte se zasažení
očí, pokožky a oděvu. Při kontaktu
vypláchněte hojně vodou. V případě
pozření nevyvolávejte zvracení, vypláchněte
ústa a vypijte hodně vody. Bez prodlení
kontaktujte lékaře. Uchovávejte mimo
dosah dětí. Astmatici nesmějí produkt
používat. Během práci s produktem
nevdechujte výpary. Při případné alergické
reakci vyhledejte bez prodlení lékaře.
Tlakovou nádobu skladujte ve vhodném
prostoru daleko od zdrojů tepla. Lepicí
hmota má omezenou dobu použitelnosti.
Tlakovou nádobu obsahující lepicí hmotu s
prošlou životností bez prodlení vyměňte.
163)Navlékněte si ochranné rukavice
dodané se sadou pro rychlou opravu
pneumatik.
164)Do místa, na které řidič dobře vidí,
nalepte samolepku s upozorněním, že
pneumatika byla opravena sadou pro
rychlou opravu. V jízdě pokračujte opatrně,
zejména při projíždění zatáček. Nejezděte
rychlostí vyšší než 80 km/h. Nezrychlujte
a nebrzděte příliš prudce.
165)Jestliže tlak klesl pod 3 bar,
nepokračujte v jízdě: sadou pro rychlou
opravu Fix & Go automatic nelze zajistit
řádnou těsnost, protože je pneumatika
příliš poškozená. Obraťte se na značkový
servis Fiat.
196F1A0335
180
V NOUZI

166)Servisu je třeba v každém případě
nahlásit, že pneumatika byla opravena
sadou pro rychlou opravu. Příbalový leták s
pokyny o použití sady na rychlou opravu
je nutno předat technikům, kteří budou
s opravenou pneumatikou manipulovat.
167)Jestliže jsou na vozidle jiné než
prvovýbavové pneumatiky, nemusí se
oprava zdařit. Při výměně pneumatik
doporučujeme použít pneumatiky
schválené výrobcem. Obraťte se na
značkový servis Fiat.
POZOR
49)Po propíchnutí pneumatiky cizím
tělesem je možné opravit pneumatiky s
poškozeným vzorkem a ramenem do
průměru max. 4 mm.
POZOR
3)Tlakovou nádobu obsahující lepicí hmotu
s prošlou životností bez prodlení vyměňte.
S tlakovou nádobu a lepicí hmotou
nakládejte jako s odpadem tak, abyste
neznečistili životní prostředí. Odpad
likvidujte v souladu s platnými národními a
místními předpisy.
NOUZOVÉ
STARTOVÁNÍ
Jestliže se kontrolkana přístrojové
desce rozsvítí a zůstane svítit, obraťte
se okamžitě na autorizovaný servis Fiat.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné spustit
motor pomocí jiné baterie, která má
stejnou nebo o něco vyšší kapacitu než
ta vybitá.
Doporučujeme se s kontrolou/výměnou
baterie obrátit na autorizovaný servis
Fiat.
168)
Při startování motoru postupujte takto:
zvedněte kryt A obr. 197 přípoje
plusového pólu baterie.
Vhodným kabelem spojte plusové
svorky obou baterií (značka + u svorky);
druhým vodičem spojte minusovou
svorku (–) pomocné baterie s
ukostřovacím bodem, jak je zobrazeno
na obr. 198;
nastartujte motor;
jakmile motor naskočí, odpojte
kabely v opačném pořadí než při
připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další zbytečné pokusy a
obraťte se na autorizovaný servis Fiat.
UPOZORNĚNÍ Nesmíte přímo propojit
minusové svorky obou baterií: případné
jiskry by mohly zapálit výbušný plyn,
který by mohl uniknout z baterie. Pokud
se pomocná baterie nainstaluje na
druhé vozidlo, je třeba zabránit, aby
mezi baterií a vozidlem s vybitou baterií
došlo k náhodnému kontaktu kovových
částí.
197F1A0351
198F1A0352
181

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................187
PRAVIDELNÉ KONTROLY ...............187
POUŽÍVÁNÍ VOZIDLA V
NÁROČNÝCH PODMÍNKÁCH.........188
PLÁN ÚDRŽBY ...............................189
KONTROLA HLADIN .......................196
VZDUCHOVÝ FILTR / PYLOVÝ
FILTR ..............................................203
BATERIE .........................................204
STĚRAČE ČELNÍHO OKNA.............205
ZVEDNUTÍ VOZIDLA .......................206
KOLA A PNEUMATIKY ....................207
ZIMNÍ PNEUMATIKY .......................208
SNĚHOVÉ ŘETĚZY .........................208
KAROSÉRIE ....................................209
INTERIÉR ........................................210
HADICOVÉ ROZVODY ....................211
186
ÚDRŽBA A PÉČE

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Proto předepsala automobilka Fiat řadu
kontrol a úkonů údržby, které se v
závislosti na motorizaci musejí provést v
intervalech po 48 000 kilometrech.
Plánovanou údržbou se v žádném
případě nepokryjí zcela všechny
potřeby vozidla. Již v prvním období
provozu před servisní prohlídkou při 48
000 km a pak mezi jednotlivými
prohlídkami je nutno věnovat vozidlu
pozornost, např. systematicky
kontrolovat a případně doplnit náplně,
dohustit pneumatiky, atd.
UPOZORNĚNÍ Pravidelné servisní
prohlídky jsou předepsány výrobcem.
Neprovedením prohlídek může
propadnout záruka.
Servisní prohlídky s plánovanou
údržbou provádějí v předepsaných
intervalech všechny autorizované
servisy Fiat.
Jestliže se v rámci údržby ukáže, že
kromě předepsaných úkonů je nutno
vyměnit jiné díly nebo provést nějaké
opravy, je to možné pouze po
výslovném souhlasu zákazníka.UPOZORNĚNÍ Doporučujeme nahlásit
servisní síti Fiat jakékoli poruchy v
provozu vozidla a nečekat s nimi na
další plánovanou prohlídku.
Jestliže je vozidlo používáno často k
tažení přívěsných vozidel, je třeba
zkrátit dobu mezi řádnými termíny plánu
údržby.
PRAVIDELNÉ
KONTROLY
Před dalekou cestou zkontrolujte a
případně doplňte:
hladinu chladicí kapaliny motoru;
hladinu brzdové kapaliny;
kontrola a doplnění hladiny přísady
do nafty pro snížení emisí Diesel AdBlue
(močovina) (u příslušné verze vozidla);
hladinu kapaliny ostřikovače;
tlak vzduchu a stav pneumatik;
funkci systému osvětlení (světlomety,
ukazatelé směru, výstražná světla,
atd.);
stírače/ostřikovače oken a
polohu/opotřebení stíracích lišt stíračů
čelního/zadního okna.
Aby bylo vozidlo v trvale v dobrém
stavu z hlediska provozuschopnosti a
údržby, doporučujeme provádět výše
uvedené úkony velmi pravidelně (pokud
možno každých 1000 km a každých
3000 km, co se týče kontroly a
případného doplnění hladiny
motorového oleje).
187

KOLA A
PNEUMATIKY
Tlak v pneumatikách kontrolujte
přibližně jednou za dva týdny a před
každou dlouhou cestou. Kontrolujte
i tlak v pneumatice rezervního kola. Tlak
je nutno kontrolovat u vychladlé
pneumatiky.
Zvýšení tlaku v pneumatikách při
provozu vozidla je obvyklý jev. Správné
hodnoty tlaku plnění pneumatik jsou
uvedeny v části "Kola" v kapitole
"Technické údaje".
Nesprávný tlak vede k nadměrnému
opotřebování pneumatik obr. 216:
Anormální tlak: rovnoměrné sjetí
běhounu;
Bpodhuštění: nadměrné opotřebení
běhounu po stranách;
Cpřehuštění: nadměrné opotřebení
běhounu uprostřed.
Pneumatiky vyměňte, jakmile vzorek
běhounu klesne pod 1,6 mm. V
každém případě postupujte podle
platných předpisů v zemi provozování
vozidla.
197) 198) 199) 200)
UPOZORNĚNÍ
Dle možností se vyhýbejte prudkému
brzdění, rozjezdů se "svištícími"
pneumatikami, prudkých nárazů do
obrubníků, výmolů či jiných překážek.
Pneumatiky se dlouhou jízdou po
nerovných vozovkách mohou poškodit.
Pravidelně kontrolujte, zda nejsou
na bocích pneumatik trhliny, zda nejsou
v běhounu vypukliny nebo zda není
vzorek pneumatiky nepravidelně sjetý.
Je-li třeba, vyhledejte autorizovaný
servis Fiat;
nejezděte s přetíženým vozidlem:
nebezpečí vážného poškození kol
a pneumatik;
při defektu pneumatiky okamžitě
zastavte vozidlo a pneumatiku opravte,
aby nedošlo k poškození pneumatiky,
ráfku, zavěšení kola a řízení;
Pneumatika stárne i při malém
používání. Příznakem stárnutí jsou
praskliny v běhounu a v bocích
pneumatiky. Jsou-li pneumatiky
používané bez výměny více než šest let,
je nutno je nechat odborně
prohlédnout. Nezapomínejte
kontrolovat pečlivě také pneumatiku
rezervního kola;
Při výměně používejte zásadně nové
pneumatiky od spolehlivého
dodavatele.
Při výměně pneumatiky je nutno
vyměnit i plnicí ventilek.
Pro rovnoměrné sjíždění předních a
zadních pneumatik je doporučujeme
každých 10 000 - 15 000 km prohodit,
ale vždy na téže straně vozidla, aby
se nezměnil směr otáčení.
UPOZORNĚNÍ Při výměně pneumatiky
kontrolujte, zda byl z ráfku kromě
ventilu demontován i senzor pro
sledování tlaku v pneumatikách (TPMS).
POZOR
197)Nezapomínejte, že i pneumatiky
nahuštěné na správný tlak přispívají k lepší
stabilitě vozidla na vozovce.
198)Příliš nízký tlak vyvolává přehřívání
pneumatik. Hrozí nebezpečí vážného
poškození pneumatiky.
216F1A0240
207
