2018 FIAT DOBLO PANORAMA Drift- och underhållshandbok (in Swedish)

Dragbilsversioner med flak Långt axelavstånd
Måtten anges i mm och hänvisar till bil utrustad med däcken som ingår.
Höjden avser tomt fordon.
ABCDE FGHS LMNOP
5416 4577 3105 911 561 1510 1845 1530 1789 1870 2405 1395 1400 600
Beroende på fälgstorlek kan mindre måttvariationer förekomma.
214F0V0573
191

VIKTER OCH
MASSOR
För att identifiera ditt fordons vikter och
massor, se skylten som visas i bild
215 och som även beskrivs i kapitlet
"Märkskylt med identifieringsuppgifter"
eller fordonets registreringsbevis som
anger de typgodkända vikterna (för
berörda marknader)
EMax. tillåten vikt för bil med full last
(totalvikt).
FMax. tillåten vikt för bil (totalvikt) med
full last inklusive släp. Om det inte
finns något värde i detta fält eller om
det står ett bindestreck innebär
det att bilen inte kan dra släp
GMax. tillåten vikt på den första
framaxeln.
HMax. tillåten vikt på den andra
bakaxelnFör att beräkna vikten som kan
bogseras med det bromsade släpet,
uppnå skillnaden mellan värdena F och
E som står på skylten.
Ex.:F=6000Kg-E=3500Kg
Bromsat släp = 2 500 Kg
OBSERVERA!Överskrid inte
släpvagnsvikten och dragkapaciteten
som anges.
OBSERVERA!Respektera bilens
dragkapacitet.
Tabellerna anger dragkapaciteten per
motortyp.
215F1A0245
192
TEKNISKA DATA

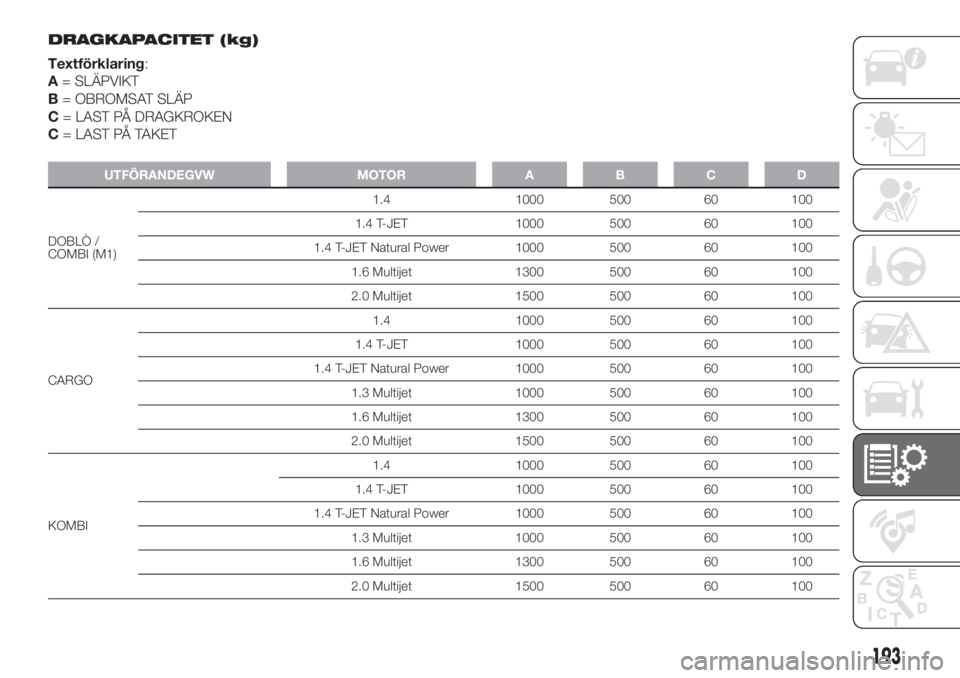

DRAGKAPACITET (kg)
Textförklaring:
A= SLÄPVIKT
B= OBROMSAT SLÄP
C= LAST PÅ DRAGKROKEN
C= LAST PÅ TAKET
UTFÖRANDEGVW MOTOR A B C D
DOBLÒ /
COMBI (M1)1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
CARGO1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.3 Multijet 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
KOMBI1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.3 Multijet 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
193

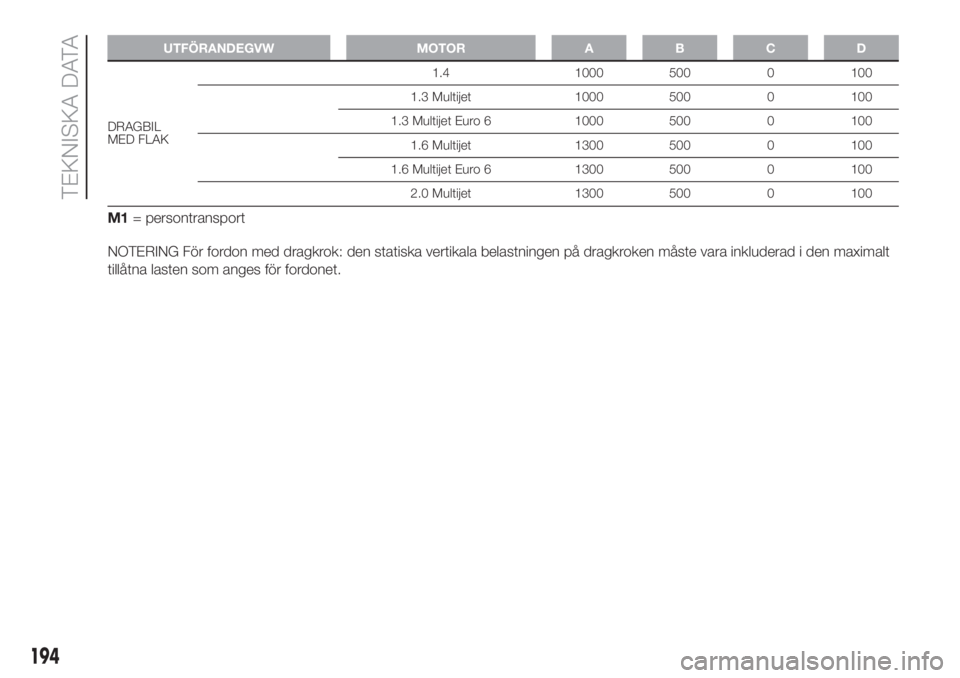

UTFÖRANDEGVW MOTOR A B C D
DRAGBIL
MED FLAK1.4 1000 500 0 100
1.3 Multijet 1000 500 0 100
1.3 Multijet Euro 6 1000 500 0 100
1.6 Multijet 1300 500 0 100
1.6 Multijet Euro 6 1300 500 0 100
2.0 Multijet 1300 500 0 100
M1= persontransport
NOTERING För fordon med dragkrok: den statiska vertikala belastningen på dragkroken måste vara inkluderad i den maximalt
tillåtna lasten som anges för fordonet.
194
TEKNISKA DATA

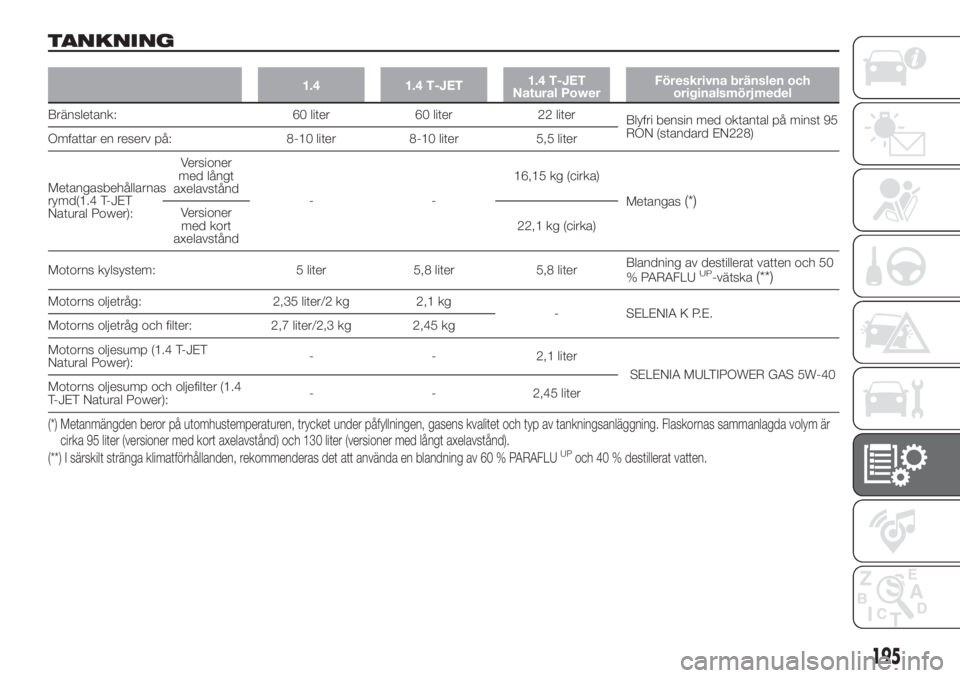

TANKNING
1.4 1.4 T-JET1.4 T-JET
Natural PowerFöreskrivna bränslen och
originalsmörjmedel
Bränsletank: 60 liter 60 liter 22 liter
Blyfri bensin med oktantal på minst 95
RON (standard EN228)
Omfattar en reserv på: 8-10 liter 8-10 liter 5,5 liter
Metangasbehållarnas
rymd(1.4 T-JET
Natural Power):Versioner
med långt
axelavstånd
--16,15 kg (cirka)
Metangas
(*)Versioner
med kort
axelavstånd22,1 kg (cirka)
Motorns kylsystem: 5 liter 5,8 liter 5,8 literBlandning av destillerat vatten och 50
% PARAFLU
UP-vätska(**)
Motorns oljetråg: 2,35 liter/2 kg 2,1 kg
- SELENIA K P.E.
Motorns oljetråg och filter: 2,7 liter/2,3 kg 2,45 kg
Motorns oljesump (1.4 T-JET
Natural Power):- - 2,1 liter
SELENIA MULTIPOWER GAS 5W-40
Motorns oljesump och oljefilter (1.4
T-JET Natural Power):- - 2,45 liter
(*) Metanmängden beror på utomhustemperaturen, trycket under påfyllningen, gasens kvalitet och typ av tankningsanläggning. Flaskornas sammanlagda volym är
cirka 95 liter (versioner med kort axelavstånd) och 130 liter (versioner med långt axelavstånd).
(**) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLU
UPoch 40 % destillerat vatten.
195

1.4 1.4 T-JET1.4 T-JET
Natural PowerFöreskrivna bränslen och
originalsmörjmedel
Växellåda/differentialväxellåda: 1,76 liter/1,5 kg 1,5 kg -TUTELA TRANSMISSION
GEARFORCE
Växellåda/differentialväxellåda (1.4
T-JET Natural Power):- - 1,5 kg TUTELA TRANSMISSION TECHNYX
Hydraulisk bromskrets med ABS-
system:0,450 kg 0,450 kg 0,450 kg TUTELA TOP 4/S
Hydraulisk servostyrning: 0,900 kg 0,900 kg 0,900 kg- TUTELA TRANSMISSION GI/E
Vätskebehållare vindrutespolare/
bakrutespolare:2,2
(***)/6(****)
liter
2.2(***)/6(****)
liter6,0 liter(°)Blandning av vatten och vätska
PETRONAS DURANCE SC35
(***) För Doblò-versioner utan strålkastarspolare.
(****) För versioner av Doblò/Doblò Combi/Doblò Cargo med strålkastarspolare.
(°) DOBLÒ ACTIVE-versioner 2,2 liter
OBSERVERA! Kom ihåg att när du använder bränsle som metan, varierar den resterande körsträckan till stor del eftersom den
även beror på körförhållandena och fordonsunderhållet samt temperaturen i gasbehållaren. Metanbränslet hettas upp under
tankningen och kyls ned under körningen, vilket skapar tryckvariationer som minskar mängden användbart bränsle. Notera att
bränsleförbrukningen, under inkörningen av fordonet (till ca. 3 000 km), kan vara något högre än deklarerade värden.
196
TEKNISKA DATA

1.3 Multijet 1.6 Multijet 2.0 MultijetFöreskrivna bränslen och
originalsmörjmedel
Bränsletank: 60 liter 60 liter 60 liter
Fordonsdiesel (standard EN590)
Omfattar en reserv på: 8-10 liter 8-10 liter 8-10 liter
Motorns kylsystem: 5,2 liter 6,7 liter 6,7 literBlandning av destillerat vatten
och vätska PARAFLU
UPtill 50 %(***)
Motorns oljetråg: 3 liter/2,5 kg 4,5 liter/3,6 kg 4,5 liter/3,6 kgSELENIA WR P.E. (versioner
Euro 5) / SELENIA WR
FORWARD (versioner Euro 6) Motorns oljetråg och filter: 3,2 liter/2,7 kg 4,9 liter/3,9 kg 4,9 liter/3,9 kg
Växellåda/differentialväxellåda: 2 liter/1,7 kg 2 liter/1,7 kg 2 liter/1,7 kgTUTELA TRANSMISSION
GEARFORCE
Hydraulsystem för styrning av
COMFORT-MATIC-och
DUALOGIC™-växellådan
(versioner 1.6 Multijet 90 hk)— 0,7 liter/0,59 kg —TUTELA CS SPEED Specifik olja
med tillsats av typen "ATF
DEXRON III"
Hydraulisk bromskrets med
ABS:0,450 kg 0,450 kg 0,450 kg TUTELA TOP 4/S
Hydraulisk servostyrning: 0,900 kg 0,900 kg 0,900 kg TUTELA TRANSMISSION GI/E
Vätskebehållare till
vindrutespolare med
strålkastarspolare:2.2
(*)/6(**)liter2.2(*)/6(**)liter2.2(*)/6(**)literBlandning av vatten och vätska
PETRONAS DURANCE SC35
(***) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat vatten.
(*) För Doblò-versioner utan strålkastarspolare.
(**) För versioner av Doblò/Doblò Combi/Doblò Cargo med strålkastarspolare.
197

VÄTSKOR OCH SMÖRJMEDEL
Motoroljan som finns i ditt fordon har noga utvecklats och testats för att uppfylla kraven som anges i
underhållsschemat. En konstant användning av de indikerade smörjmedlen garanterar egenskaperna för
bränsleförbrukning och utsläpp. Smörjmedlets egenskaper är avgörande för motorns funktion och livslängd.
REKOMMENDERADE PRODUKTER OCH DERAS EGENSKAPER
Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelBytesintervall
Smörjmedel till
bensinmotorerSAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference nr. F603.C07Enligt underhållsschemat
Smörjmedel till
dieselmotorer Euro 5
46)
SAE 5W-30
ACEA C29.55535-S1SELENIA WR P.E.
Contractual Technical
Reference nr F510.D07 -Enligt underhållsschemat
Smörjmedel till
dieselmotorer Euro 6
46)
SAE 0W-30
ACEA C29.55535–DS1SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Enligt underhållsschemat
Smörjmedel till motorer
bensin/metan
46)
SAE 5W-40
ACEA C3FIAT 9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N. F922.E09Enligt underhållsschemat
och
årsinspektionsschemat
Då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter som
har de indikerade egenskaperna. I detta fall garanteras inte motorns optimala prestanda.
VARNING
46)Användning av produkter med egenskaper som skiljer sig från dem som anges ovan kan förorsaka skador på motorn som inte täcks av
garantin.
198
