2018 FIAT 500L LIVING cruise control

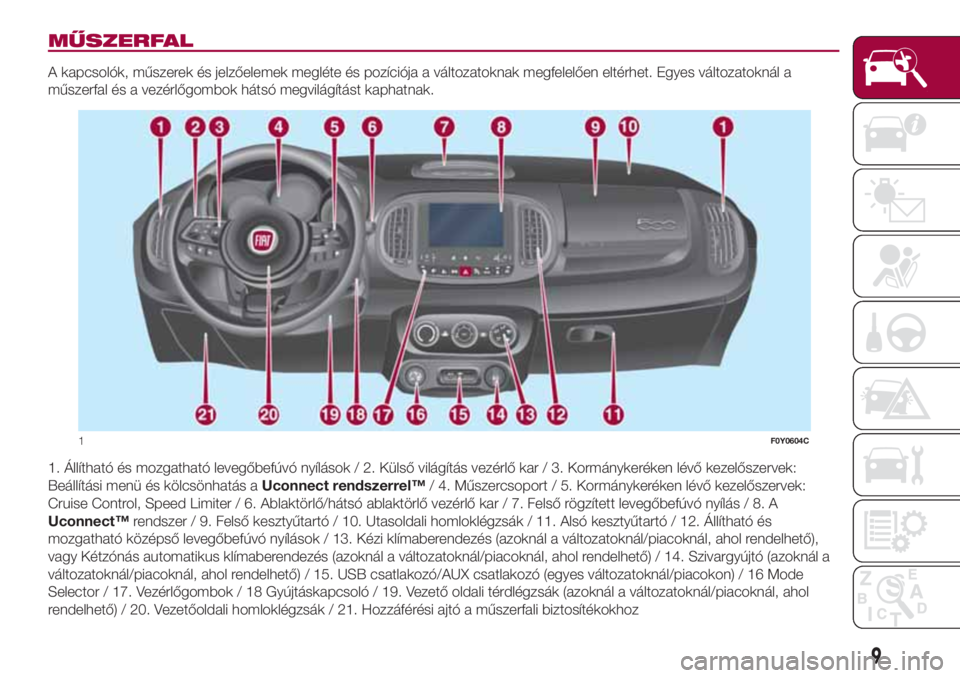

MŰSZERFAL
A kapcsolók, műszerek és jelzőelemek megléte és pozíciója a változatoknak megfelelően eltérhet. Egyes változatoknál a
műszerfal és a vezérlőgombok hátsó megvilágítást kaphatnak.
1. Állítható és mozgatható levegőbefúvó nyílások / 2. Külső világítás vezérlő kar / 3. Kormánykeréken lévő kezelőszervek:
Beállítási menü és kölcsönhatás aUconnect rendszerrel™/ 4. Műszercsoport / 5. Kormánykeréken lévő kezelőszervek:
Cruise Control, Speed Limiter / 6. Ablaktörlő/hátsó ablaktörlő vezérlő kar / 7. Felső rögzített levegőbefúvó nyílás / 8. A
Uconnect™rendszer / 9. Felső kesztyűtartó / 10. Utasoldali homloklégzsák / 11. Alsó kesztyűtartó / 12. Állítható és
mozgatható középső levegőbefúvó nyílások / 13. Kézi klímaberendezés (azoknál a változatoknál/piacoknál, ahol rendelhető),
vagy Kétzónás automatikus klímaberendezés (azoknál a változatoknál/piacoknál, ahol rendelhető) / 14. Szivargyújtó (azoknál a
változatoknál/piacoknál, ahol rendelhető) / 15. USB csatlakozó/AUX csatlakozó (egyes változatoknál/piacokon) / 16 Mode
Selector / 17. Vezérlőgombok / 18 Gyújtáskapcsoló / 19. Vezető oldali térdlégzsák (azoknál a változatoknál/piacoknál, ahol
rendelhető) / 20. Vezetőoldali homloklégzsák / 21. Hozzáférési ajtó a műszerfali biztosítékokhoz
1F0Y0604C
9

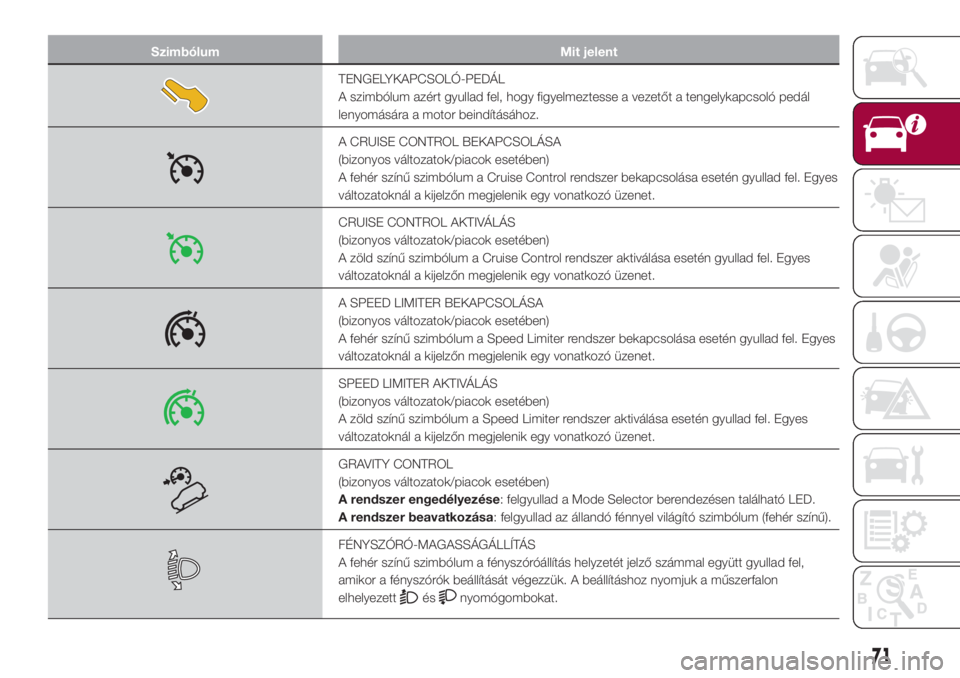

Szimbólum Mit jelent
TENGELYKAPCSOLÓ-PEDÁL
A szimbólum azért gyullad fel, hogy figyelmeztesse a vezetőt a tengelykapcsoló pedál
lenyomására a motor beindításához.
A CRUISE CONTROL BEKAPCSOLÁSA
(bizonyos változatok/piacok esetében)
A fehér színű szimbólum a Cruise Control rendszer bekapcsolása esetén gyullad fel. Egyes
változatoknál a kijelzőn megjelenik egy vonatkozó üzenet.
CRUISE CONTROL AKTIVÁLÁS
(bizonyos változatok/piacok esetében)
A zöld színű szimbólum a Cruise Control rendszer aktiválása esetén gyullad fel. Egyes
változatoknál a kijelzőn megjelenik egy vonatkozó üzenet.
A SPEED LIMITER BEKAPCSOLÁSA
(bizonyos változatok/piacok esetében)
A fehér színű szimbólum a Speed Limiter rendszer bekapcsolása esetén gyullad fel. Egyes
változatoknál a kijelzőn megjelenik egy vonatkozó üzenet.
SPEED LIMITER AKTIVÁLÁS
(bizonyos változatok/piacok esetében)
A zöld színű szimbólum a Speed Limiter rendszer aktiválása esetén gyullad fel. Egyes
változatoknál a kijelzőn megjelenik egy vonatkozó üzenet.
GRAVITY CONTROL
(bizonyos változatok/piacok esetében)
A rendszer engedélyezése: felgyullad a Mode Selector berendezésen található LED.
A rendszer beavatkozása: felgyullad az állandó fénnyel világító szimbólum (fehér színű).
FÉNYSZÓRÓ-MAGASSÁGÁLLÍTÁS
A fehér színű szimbólum a fényszóróállítás helyzetét jelző számmal együtt gyullad fel,
amikor a fényszórók beállítását végezzük. A beállításhoz nyomjuk a műszerfalon
elhelyezett
ésnyomógombokat.
71

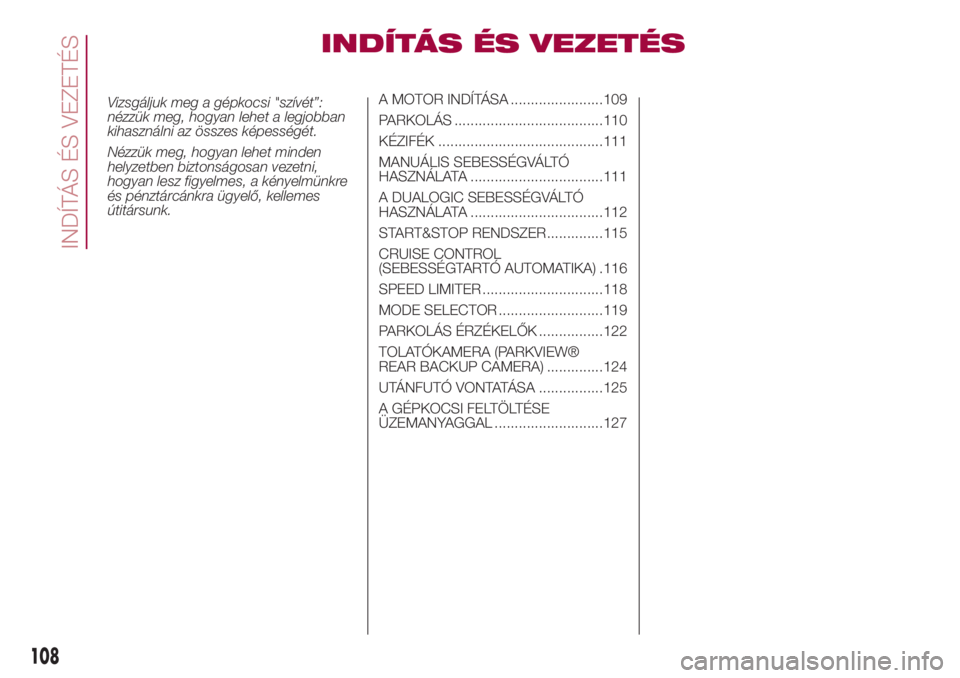

INDÍTÁS ÉS VEZETÉS
Vizsgáljuk meg a gépkocsi "szívét”:
nézzük meg, hogyan lehet a legjobban
kihasználni az összes képességét.
Nézzük meg, hogyan lehet minden
helyzetben biztonságosan vezetni,
hogyan lesz figyelmes, a kényelmünkre
és pénztárcánkra ügyelő, kellemes
útitársunk.A MOTOR INDÍTÁSA .......................109
PARKOLÁS .....................................110
KÉZIFÉK .........................................111
MANUÁLIS SEBESSÉGVÁLTÓ
HASZNÁLATA .................................111
A DUALOGIC SEBESSÉGVÁLTÓ
HASZNÁLATA .................................112
START&STOP RENDSZER..............115
CRUISE CONTROL
(SEBESSÉGTARTÓ AUTOMATIKA) .116
SPEED LIMITER ..............................118
MODE SELECTOR ..........................119
PARKOLÁS ÉRZÉKELŐK ................122
TOLATÓKAMERA (PARKVIEW®
REAR BACKUP CAMERA) ..............124
UTÁNFUTÓ VONTATÁSA ................125
A GÉPKOCSI FELTÖLTÉSE
ÜZEMANYAGGAL ...........................127
108
INDÍTÁS ÉS VEZETÉS

FIGYELMEZTETÉS
57)Abban az esetben, ha a gépkocsi kézi
légkondicionáló berendezéssel rendelkezik,
amennyiben a klimatikus kényelmet
részesítjük előnyben, kiiktathatjuk
a Start&Stop rendszert, hogy lehetővé
tegyük a klímaberendezés számára a
folyamatos működést.
CRUISE CONTROL
(sebességtartó
automatika)
(bizonyos változatok/piacok esetében)
111) 112) 113)
ISMERTETÉS
A sebességtartó automatika egy
vezetést segítő elektronikus
berendezés, amely lehetővé teszi a
gépkocsi sebességének állandó
értéken tartását a gázpedál használata
nélkül. Ez a berendezés 30 km/h feletti
sebességnél használható hosszú és
egyenes, száraz, egyenletes forgalmú
utakon (pl. autópályán).
Ezért tehát nem ajánlatos a berendezés
használata forgalmas országutakon.
Ne használjuk városon belüli
forgalomban.
A BERENDEZÉS
BEKAPCSOLÁSA
Nyomjuk meg az A gombot ábra 98
. A berendezés bekapcsolását
a szimbólum
felgyulladása
jelzi (fehér fénnyel) a kijelzőn (egyes
változatoknál egy arra vonatkozó
üzenet megjelenítésével).Amennyiben aktív a Speed Limiter, a
Cruise Control bekapcsolásához
kétszer meg kell nyomnunk az
A nyomógombot.
FIGYELMEZTETÉS A berendezés nem
kapcsolható be 1. vagy hátrameneti
fokozatban: a funkció használata a 4.
vagy annál magasabb
sebességfokozatban ajánlatos.
FIGYELMEZTETÉS Veszélyes
bekapcsolt állapotban hagyni a
berendezést, amikor nincs
használatban. Fennáll ugyanis a véletlen
bekapcsolás veszélye, így a váratlanul
nagy sebesség miatt megszűnhet a
gépkocsi feletti ellenőrzés.
98F0Y0619C
116
INDÍTÁS ÉS VEZETÉS

A KÍVÁNT SEBESSÉG
BEÁLLÍTÁSA
Az alábbiak szerint járjunk el:
a berendezés bekapcsolásához
nyomjuk meg az A gombot ábra 98;
amikor a gépkocsi elérte a kívánt
sebességet, nyomjuk meg a SET +
(vagy SET -) nyomógombot, és
engedjük vissza a berendezés
aktiválásához: a gázpedál
visszaengedésekor a gépkocsi a kijelölt
sebességgel halad tovább.
Szükség esetén (pl. előzésnél) a
sebességet a gázpedál lenyomásával
lehet növelni: a pedál felengedésekor a
sebesség az előzőleg memorizált
értékre áll vissza.
Bekapcsolt berendezéssel lejtőn lefelé
haladva a gépkocsi sebessége
kismértékben meghaladhatja a beállított
értéket.
FIGYELMEZTETÉS A SET + vagy a SET
– gombok megnyomása előtt a
gépkocsinak állandó sebességgel, sík
talajon kell haladnia.A SEBESSÉG
NÖVELÉSE/
CSÖKKENTÉSE
Sebesség növelés: az elektronikus
Cruise Control aktiválását követően
a SET + gomb megnyomásával tudjuk
növelni a sebességet
Sebesség csökkentés: aktivált
berendezésnél a sebesség
csökkentéséhez nyomjuk meg a SET –
gombot
A BERENDEZÉS
KIKAPCSOLÁSA
Egy enyhe nyomás a fékpedálon, vagy
a tengelykapcsoló pedálon egy
fokozatváltás elvégzéséhez, vagy a
CANC gomb megnyomása megszakítja
a Cruise Control működését, a
memóriában rögzített sebesség törlése
nélkül.
A berendezés a kézifék
működtetésével, vagy a fékrendszer
használatával is kikapcsolhat (pl. az
ESC rendszer beavatkozása), vagy a
City Brake Control - “Collision
Mitigation” rendszer által vezérelt
automatikus fékezés esetén.
A berendezés kikapcsolása esetén a
műszerfali kijelzőn megjelenik a
szimbólum (fehér fénnyel), és a
CANC felirat a szimbólum mellett.A BERENDEZÉS
KIKAPCSOLÁSA
A berendezés kiiktatásához nyomjuk
meg az A nyomógombot, ábra 98 vagy
fordítsuk a gyújtáskulcsot STOP
állásba.
FIGYELMEZTETÉS
111)Ha bekapcsolt sebességtartó
berendezéssel közlekedünk, ne mozdítsuk
menet közben a sebességváltó kart üres
állásba.
112)A berendezés üzemzavara vagy
üzemképtelensége esetén forduljunk egy
Fiat márkaszervizhez.
113)A Cruise Control veszélyes lehet ott,
ahol a rendszer nem képes állandó
sebességet tartani. Bizonyos körülmények
esetén a sebesség túl nagy lehet, ami a
gépkocsi feletti uralom elvesztését
eredményezheti és baleseteket okozhat. Ne
használja a berendezést erős forgalomban
vagy kanyargós, jeges, havas vagy csúszós
utakon.
117

SPEED LIMITER
(bizonyos változatok/piacok esetében)
Ez egy vezetést segítő rendszer, amely
lehetővé teszi a jármű sebességének
a vezető által beállított értékekre történő
korlátozását. A maximális sebességet
mind álló, mind mozgó járműnél be
lehet állítani. A sebesség 30 és 130
km/óra között programozható.
A berendezés bekapcsolt állapotában a
gépkocsi sebessége a gázpedál
megnyomásának mértékétől függ
egészen a beprogramozott
sebességhatár eléréséig (lásd a
„Sebességhatár beprogramozása”
bekezdésben leírtakat).
A BERENDEZÉS
BEKAPCSOLÁSA
Nyomjuk meg az A ábra 99 gombot a
kormányon.Ha előzőleg aktiváltuk a Cruise Control
funkciót, kétszer kell megnyomni az
A gombot. Az első nyomás kikapcsolja
az előzőleg bekapcsolt funkciót, a
második nyomás aktiválja a Speed
Limiter funkciót.
A BERENDEZÉS
AKTIVÁLÁSA /
KIKAPCSOLÁSA
A berendezés bekapcsolása
Kétféleképpen aktiválhatjuk a
berendezést:
a RES nyomógomb
megnyomásával;
A SET+/SET – gombok
megnyomásával és elengedésével
Abban az esetben, ha a RES gomb
segítségével aktiváljuk a berendezést,
ha a beállított sebesség kisebb, mint
a gépkocsi sebessége, azonnal
bekapcsol egy hangjelzés és egy
megjelenített visszajelzés, miközben a
sebességkorlátozás körülbelül 20
másodperc után aktiválódik.
A berendezésnek a SET+/SET –
gombokkal történő aktiválása csak a
gépkocsi 30 és 130 km/órás
sebessége között lehetséges. Abban az
esetben a berendezés az aktuális
sebességgel aktiválódik.
Készülék kiiktatása: nyomjuk meg a
CANC gombot.A készülék aktiválását a kijelzőn a
zöld szimbólum megjelenése jelzi.
Kikapcsolás esetén viszont a
szimbólum fehér színnel jelenik
meg.
Készülék újbóli aktiválása: nyomjuk
meg a RES. gombot.
A BERENDEZÉS
KIKAPCSOLÁSA
A berendezés kikapcsolásához
nyomjuk meg az A gombot ábra 99.
A berendezés automatikus
kikapcsolása: a berendezés
rendszerhiba esetén automatikusan
kikapcsol. Ha a probléma továbbra is
fennáll, forduljunk a Fiat Vevőszolgálati
Hálózathoz.
FIGYELMEZTETÉS A Cruise Control
aktiválása kiváltja a Speed Limiter
kikapcsolását.
99F0Y0620C
118
INDÍTÁS ÉS VEZETÉS

ETŰRENDES
TÁRGYMUTATÓ
A
gépkocsi felemelése
.................. 185
A gépkocsi feltöltése
üzemanyaggal .............................. 127
A gépkocsi
módosításai/átalakításai ............... 5
A gépkocsi vontatása ..................... 157
A harmadik üléssorban található
hátsó ülések................................. 15
A jármű nehéz üzemi
körülmények közötti használata.... 161
A Kezelési útmutató használata ...... 4
A kulcsok ....................................... 10
A motor indítása ............................. 109
Ablaktörlő lapátok (csere) ............... 184
ABS (rendszer) ............................... 75
Ajtó vésznyitó berendezés .............. 34
Ajtók .............................................. 33
Ajtók zárása/nyitása ....................... 33
Akkumulátor (elektrolit szint
ellenőrzés) .................................... 181
Akkumulátor (feltöltés) .................... 182
Aktív biztonsági rendszerek ............ 75
ASR (rendszer) ............................... 76
Automata, kétzónás
légkondicionáló rendszer .............. 22
Azonosító adatok ........................... 189
Belső világítás
............................... 27
Biztonsági gyerekzár ...................... 33
Biztonsági övek .............................. 83Biztosítékok (cseréje)...................... 149
Cargo Magic Space
...................... 38
City Brake Control - Collision
Mitigation rendszer ....................... 78
CO2-kibocsátás ............................. 227
Cornering lights (világítás
aktiválás) ...................................... 26
Courtesy Lights .............................. 26
Cruise Control (sebessgtartó
automatika) .................................. 116
Csomagtartó biztosíték egység ...... 151
Csomagtér ..................................... 37
Display
.......................................... 49
DST (rendszer) ............................... 76
Dualdrive (elektromos
szervokormány) ............................ 40
Dualogic (sebességváltó) ................ 112
Elektromos ablakemelők
............... 35
Elektromos napfénytető ................. 31
Első ülések..................................... 13
Elülső alsó fényszórócsoport .......... 143
Elülső légzsákok............................. 101
Elülső mennyezetvilágítás ............... 27
Emelő ............................................ 132
ERM (rendszer) .............................. 76
ESC (rendszer) ............................... 75
Esőérzékelő ................................... 28
Fejtámlák
...................................... 17
Fékfolyadék (szint ellenőrzése)........ 180Fénykürt (aktiválás) ......................... 25
Fiat CODE (rendszer)...................... 10
Figyelmeztetések és ajánlások ....... 267
Figyelmeztető lámpák és
üzenetek ...................................... 52
Fix üvegű napfénytető .................... 30
Fix&Go Automatic (készlet) ............. 137
Follow Me Home (funkció) .............. 26
Folyadékok és kenőanyagok .......... 221
Folyadékszintek ellenőrzése ........... 174
Földgáz berendezéssel ellátott
felszereltség (Natural Power) ........ 43
Fúvókák (ablakmosó / hátsó
ablakmosó) .................................. 184
Függönylégzsák ............................. 105
Gear Shift Indicator (rendszer)
....... 49
Gravity Control (funkció) ................. 75
Gumiabroncsok nyomása .............. 199
Gyermekek biztonságos
szállítása ...................................... 88
Gyermekvédelmi rendszerek .......... 88
Gyújtáskapcsoló ............................ 12
Harmadik féklámpa (égő csere)
..... 147
Hátsó ablaktörlő lapát (csere) ......... 184
Hátsó ablaktörlő/-mosó ................. 29
Hátsó ülések .................................. 14
Helyzetjelző / tompított világítás
(aktiválás) ..................................... 24
Helyzetjelző/nappali menetjelző
fények (izzócsere) ......................... 144
Hill Holder (rendszer) ...................... 76
