2018 FIAT 500L LIVING light

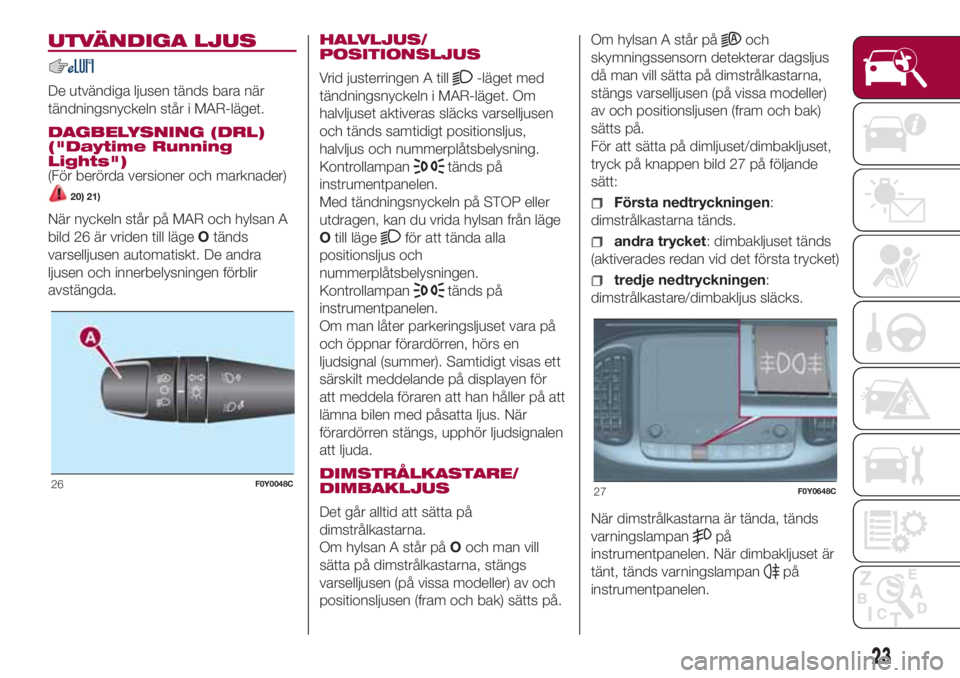

UTVÄNDIGA LJUS
De utvändiga ljusen tänds bara när
tändningsnyckeln står i MAR-läget.
DAGBELYSNING (DRL)
("Daytime Running
Lights")
(För berörda versioner och marknader)
20) 21)
När nyckeln står på MAR och hylsan A
bild 26 är vriden till lägeOtänds
varselljusen automatiskt. De andra
ljusen och innerbelysningen förblir
avstängda.HALVLJUS/
POSITIONSLJUS
Vrid justerringen A till
-läget med
tändningsnyckeln i MAR-läget. Om
halvljuset aktiveras släcks varselljusen
och tänds samtidigt positionsljus,
halvljus och nummerplåtsbelysning.
Kontrollampan
tänds på
instrumentpanelen.
Med tändningsnyckeln på STOP eller
utdragen, kan du vrida hylsan från läge
Otill läge
för att tända alla
positionsljus och
nummerplåtsbelysningen.
Kontrollampan
tänds på
instrumentpanelen.
Om man låter parkeringsljuset vara på
och öppnar förardörren, hörs en
ljudsignal (summer). Samtidigt visas ett
särskilt meddelande på displayen för
att meddela föraren att han håller på att
lämna bilen med påsatta ljus. När
förardörren stängs, upphör ljudsignalen
att ljuda.
DIMSTRÅLKASTARE/
DIMBAKLJUS
Det går alltid att sätta på
dimstrålkastarna.
Om hylsan A står påOoch man vill
sätta på dimstrålkastarna, stängs
varselljusen (på vissa modeller) av och
positionsljusen (fram och bak) sätts på.Om hylsan A står på
och
skymningssensorn detekterar dagsljus
då man vill sätta på dimstrålkastarna,
stängs varselljusen (på vissa modeller)
av och positionsljusen (fram och bak)
sätts på.
För att sätta på dimljuset/dimbakljuset,
tryck på knappen bild 27 på följande
sätt:
Första nedtryckningen:
dimstrålkastarna tänds.
andra trycket: dimbakljuset tänds
(aktiverades redan vid det första trycket)
tredje nedtryckningen:
dimstrålkastare/dimbakljus släcks.
När dimstrålkastarna är tända, tänds
varningslampan
på
instrumentpanelen. När dimbakljuset är
tänt, tänds varningslampan
på
instrumentpanelen.
26F0Y0048C27F0Y0648C
23

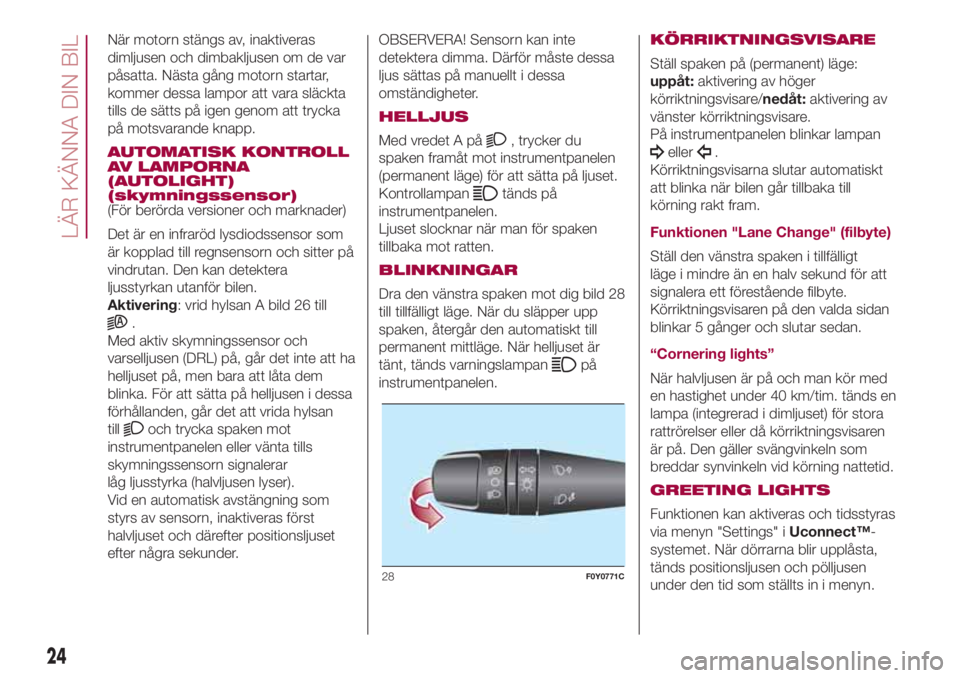

När motorn stängs av, inaktiveras
dimljusen och dimbakljusen om de var
påsatta. Nästa gång motorn startar,
kommer dessa lampor att vara släckta
tills de sätts på igen genom att trycka
på motsvarande knapp.
AUTOMATISK KONTROLL
AV LAMPORNA
(AUTOLIGHT)
(skymningssensor)
(För berörda versioner och marknader)
Det är en infraröd lysdiodssensor som
är kopplad till regnsensorn och sitter på
vindrutan. Den kan detektera
ljusstyrkan utanför bilen.
Aktivering: vrid hylsan A bild 26 till
.
Med aktiv skymningssensor och
varselljusen (DRL) på, går det inte att ha
helljuset på, men bara att låta dem
blinka. För att sätta på helljusen i dessa
förhållanden, går det att vrida hylsan
till
och trycka spaken mot
instrumentpanelen eller vänta tills
skymningssensorn signalerar
låg ljusstyrka (halvljusen lyser).
Vid en automatisk avstängning som
styrs av sensorn, inaktiveras först
halvljuset och därefter positionsljuset
efter några sekunder.OBSERVERA! Sensorn kan inte
detektera dimma. Därför måste dessa
ljus sättas på manuellt i dessa
omständigheter.
HELLJUS
Med vredet A på
, trycker du
spaken framåt mot instrumentpanelen
(permanent läge) för att sätta på ljuset.
Kontrollampan
tänds på
instrumentpanelen.
Ljuset slocknar när man för spaken
tillbaka mot ratten.
BLINKNINGAR
Dra den vänstra spaken mot dig bild 28
till tillfälligt läge. När du släpper upp
spaken, återgår den automatiskt till
permanent mittläge. När helljuset är
tänt, tänds varningslampan
på
instrumentpanelen.KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge:
uppåt:aktivering av höger
körriktningsvisare/nedåt:aktivering av
vänster körriktningsvisare.
På instrumentpanelen blinkar lampan
eller.
Körriktningsvisarna slutar automatiskt
att blinka när bilen går tillbaka till
körning rakt fram.
Funktionen "Lane Change" (filbyte)
Ställ den vänstra spaken i tillfälligt
läge i mindre än en halv sekund för att
signalera ett förestående filbyte.
Körriktningsvisaren på den valda sidan
blinkar 5 gånger och slutar sedan.
“Cornering lights”
När halvljusen är på och man kör med
en hastighet under 40 km/tim. tänds en
lampa (integrerad i dimljuset) för stora
rattrörelser eller då körriktningsvisaren
är på. Den gäller svängvinkeln som
breddar synvinkeln vid körning nattetid.
GREETING LIGHTS
Funktionen kan aktiveras och tidsstyras
via menyn "Settings" iUconnect™-
systemet. När dörrarna blir upplåsta,
tänds positionsljusen och pölljusen
under den tid som ställts in i menyn.
28F0Y0771C
24
LÄR KÄNNA DIN BIL

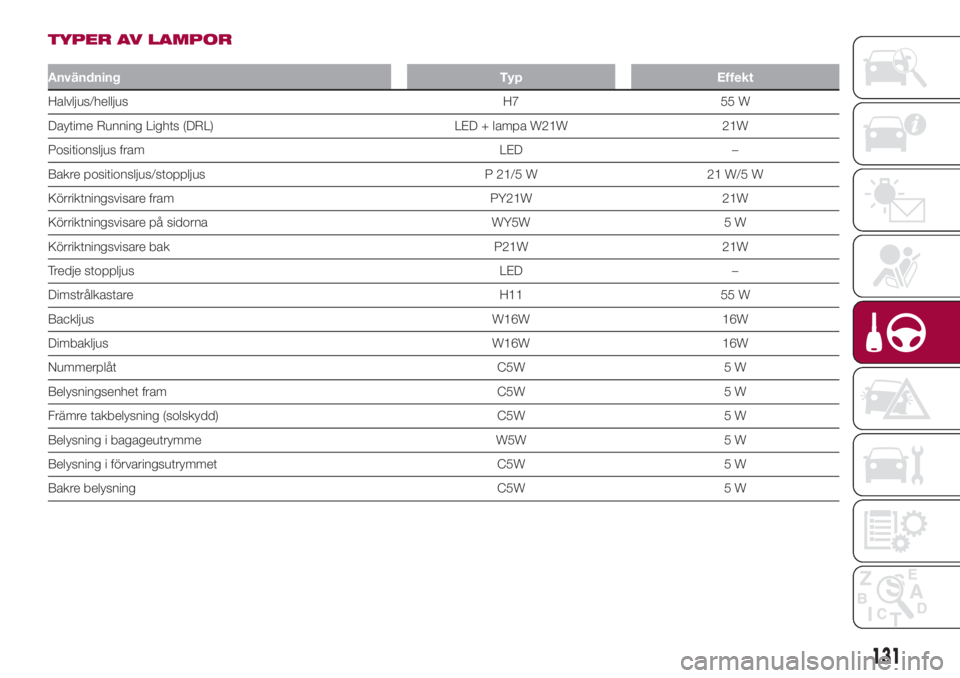

TYPER AV LAMPOR
Användning Typ Effekt
Halvljus/helljus H7 55 W
Daytime Running Lights (DRL) LED + lampa W21W 21W
Positionsljus fram LED –
Bakre positionsljus/stoppljus P 21/5 W 21 W/5 W
Körriktningsvisare fram PY21W 21W
Körriktningsvisare på sidorna WY5W 5 W
Körriktningsvisare bak P21W 21W
Tredje stoppljus LED –
Dimstrålkastare H11 55 W
Backljus W16W 16W
Dimbakljus W16W 16W
Nummerplåt C5W 5 W
Belysningsenhet fram C5W 5 W
Främre takbelysning (solskydd) C5W 5 W
Belysning i bagageutrymme W5W 5 W
Belysning i förvaringsutrymmet C5W 5 W
Bakre belysning C5W 5 W
131

HELLJUS
Gör så här för att byta lampa:
Styr hjulet helt inåt.
skruva loss skruvarna A bild 138 och
ta bort luckan B
ta av lamplinsen C bild 137
Ta ut kontaktdonsenheten och
lamphållaren D genom att dra den utåt.
Ta ut lampan E ur kontaktdonet F
och byt ut den.
Återmontera den nya lampan på
kontaktdonet och se till att den är riktigt
låst.
Sätt tillbaka kontaktdonsenheten
och lamphållaren D i dess säte.
montera slutligen tillbaka kåpan C.
POSITIONSLJUS
/VARSELLJUS (DRL)
POSITIONSLJUS /VARSELLJUS
(DRL)
(versioner med LED-strålkastare)
För att byta ljuset, kontakta Fiats
servicenät.
Daytime Running Lights (DRL)
(versioner med glödlampa)
Gör så här för att byta lampa:
Styr hjulet helt inåt.
skruva loss skruvarna A bild 138 och
ta bort luckan B
ta av lamplinsen D bild 137
vrid lamphållaren E bild 140 medurs,
ta ut lampan F ur kontaktdonet G och
byt ut den
Återmontera den nya lampan på
kontaktdonet och se till att den är riktigt
låst.
Sätt tillbaka lamphållaren E i sätet
och vrid den medurs, tills du hör ett
klickande låsljud.
montera slutligen tillbaka lamplinsen
D.KÖRRIKTNINGSVISARE
PÅ SIDORNA
Gör så här för att byta lampa:
tryck på den transparenta kåpan A
bild 141 för att pressa samman den
interna spärrfjädern B bild 142 och dra
sedan ut enheten
Vrid lamphållaren C moturs, ta ut
lampan D och byt ut den.
138F0Y0145C
139F0Y0025C
140F0Y0026C
141F0Y0147C
133

my:Car
my:Car gör att du alltid har din bils
skick under kontroll. Applikationen
my:Car kan detektera fel i realtid och
informera föraren om uppkommande
underhållstillfällen.
För att samverka med applikationen
ska du trycka på den grafiska knappen
"my:Car": på displayen visas en skärm
med sektionen "care:Index" där det
finns detaljerad information om bilens
status. Genom att trycka på den
grafiska knappen ”Aktiva signaleringar”
kan du få detaljer om fel (i
förekommande fall) som detekteras i
bilen och som har gjort att
varningslampan tändes.
Bilens status kan visas både på
webbplatsen www.driveuconnect.eu
och med appenUconnect™ LIVE.
MENY "SETTINGS"
Visa menyn "Settings"
Tryck på knappen
på frontpanelen
för att komma till "Settings"-menyn.
Menyn består av följande alternativ:
Language
Display
Units (för berörda versioner och
marknader)
Voice Commands
Time & Date
Safety & Driving Assistance (för
berörda versioner och marknader)
Lights
Doors & Locks
Engine Off Options
Audio
Phone/Bluetooth
Radio Setup
SiriusXM Setup (för berörda
versioner och marknader)
Restore Default Settings
Clear personal data
RÖSTINSTRUKTIONER
OBS! Röstinstruktionerna är inte
tillgängliga för de språk som inte stöds
av systemet.
För att använda röstkommandona,
tryck på knappen
(Röstknapp) på
rattregalgen och uttala högt den
funktion du vill aktivera.
Telefonfunktioner
Knappen
används för att aktivera
följande funktioner:
Call
Dial
Redial
Call back
Show Recent Calls
Outgoing Calls
Missed Calls
Incoming Calls
Phonebook
Search
Show messages
Radiofunktioner
Knappen
används för att aktivera
följande funktioner:
Tune to XXX FM
Tune to XXX AM
Tune to Radio XXX
Tune to DAB channel
Mediafunktioner
Knappen
används för att aktivera
följande funktioner:
Play song...
Play album...
Play artist...
Play genre…
Play playlist...
Play podcast…
Play audiobook...
Play track number...
Select support
View
232
MULTIMEDIA

MENY "SETTINGS"
Tryck på den grafiska knappen
"Settings" på displayen för att visa
huvudmenyn "Settings" på displayen.
OBS! Visningen av menyalternativen
varierar enligt versionen.
Menyn består av följande alternativ:
Language
Display
Units (för berörda versioner och
marknader)
Voice Commands
Time & Date
Safety & Driving Assistance (för
berörda versioner och marknader)
Lights
Doors & Locks
Engine Off Options
Audio
Phone/Bluetooth
Radio Setup
SiriusXM Setup (för berörda
versioner och marknader)
Restore Default Settings
Clear personal dataNAVIGATION
(endast versioner med Uconnect™ 7"
HD Nav LIVE)
Tryck på den grafiska knappen "Nav"
för att visa navigationskartan på
displayen.
OBS! Volyminställningen för
navigationssystemet kan endast utföras
under navigationsfasen när systemet
kommer med röstinstruktionerna.
Navigationens huvudmeny
På navigationsvyn väljer du
huvudmenyns knapp för att öppna
motsvarande meny.
Välj den grafiska knappen "Find" för
att söka efter en adress, en plats eller
en intressepunkt och planera en rutt till
den platsen.
Välj den grafiska knappen "Current
route" för att rensa eller ändra din
planerade rutt.
Välj den grafiska knappen "My
places" för att skapa ett antal
användbara adresser eller favoriter.
Följande objekt finns alltid i "My
Places": "Home" och "Recent
Destinations".
Välj den grafiska knappen "Parking"
för att leta efter parkering.
Välj den grafiska knappen "Weather"
eller "Report Speed Camera" för att ta
emot väderinformation med den första,
eller att varnas om placeringen av
hastighetskameror.
OBS! Funktionen "Weather" och
"Report Speed Camera" är aktiva
endast om TomTom-tjänsterna har
aktiverats. Om så inte är fallet, finns
knapparna där men är gråtonade (och
funktionerna är inte tillgängliga).
Välj den grafiska knappen "Petrol
Station" för att hitta bensinstationer.
Välj denna grafiska knapp "TomTom
Services" för att visa
aktiveringsstatusen för följande tjänster
(tillgängliga med abonnemang):
"Traffic", "Speed Cameras", "Weather",
"Online Search".
Välj den här knappen om du
vill öppna menyn "Settings".
Välj den här knappen om du
vill öppna menyn "Help".
"Help"-menyn innehåller
anvisningar omUconnect™,
till exempel kartversion,
enhetens serienummer och
juridisk information.
Välj denna grafiska knapp för
att återgå till kartvyn eller
vägledningsvisningen.
248
MULTIMEDIA

INDEX I
ALFABETISK
ORDNING
A
BS (systemet)
............................. 70
Airbagar fram ................................. 93
Aktiva säkerhetssystem.................. 70
Anvisningar och
rekommendationer ....................... 251
Använda handboken ...................... 4
ASR (system) ................................. 71
Automatisk klimatanläggning
med två zoner .............................. 21
Backspeglar
.................................. 18
Bakluckan ...................................... 35
Bakrutetorkare/bakrutespolare ....... 27
Bakrutetorkarens blad (byte) .......... 170
Baksäten........................................ 14
Barnlås .......................................... 31
Batteri (kontrollera
elektrolytvätskans nivå)................. 166
Batteri (laddning) ............................ 168
Belysningsenhet fram ..................... 25
Bestämmelser för behandling av
uttjänta bilar ................................. 217
Bilbarnstolar i-Size ......................... 88
Blinkningar (aktivering).................... 24
Bogsera bilen ................................. 144
Bromsvätska (nivåkontroll) .............. 166
Bränsleförbrukning ......................... 209
Bränslelås ...................................... 144Byta lampor ................................... 130
Bältesförsträckare .......................... 79
Cargo Magic Space
...................... 35
CO2-utsläpp .................................. 213
Cornering lights (aktivering av
ljusen) .......................................... 24
Cruise Control (farthållare) .............. 107
Dimljus (byte av lampa)
................. 134
Dimstrålkastare/dimbakljus
(aktivering).................................... 23
Display ........................................... 45
Domkraft ........................................ 122
DST (system).................................. 71
Dualdrive (elektrisk
servostyrning)............................... 37
Dualogic (växellåda)........................ 104
Däckens pumpningstryck............... 185
Dörrar ............................................ 31
Dörrarnas nödstoppsenhet ............ 31
Elektriska fönsterhissar
................. 32
Elektriskt soltak .............................. 29
ERM (system) ................................. 71
ESC (system) ................................. 70
Extra skyddssystem (SRS) -
Airbag .......................................... 93
Fiat CODE (system)
....................... 10
Fix&Go Automatic (sats) ................. 127
Follow Me Home (system) .............. 25
Framsäten...................................... 13Främre airbag på förarsidan ........... 94
Främre airbag på
passagerarsidan........................... 94
Fönsterairbag ................................. 97
Gravity Control (funktion)
............... 70
Greeting Lights............................... 24
Halvljus (byta lampor)
.................... 132
Handbroms .................................... 103
Helljus (aktivering)........................... 24
Helljus (byta lampor) ....................... 133
Hill Holder (system) ........................ 71
Hjul ................................................ 180
Hjul (procedur för byte) ................... 122
Hjul och däck ................................. 172
Identifieringsuppgifter
.................... 175
Innerbelysning ................................ 25
Instrumentpanel ............................. 9
Instrumentpanel och reglage .......... 44
Inställningsmeny............................. 46
ISOFIX-bilbarnstol (installation) ....... 86
iTPMS-system ............................... 74
Kaross (rengöring och
underhåll)
..................................... 172
Klimatanläggning............................ 20
Knäairbag på förarsidan ................. 95
Kontrollknappar (display) ................ 45
Körhjälpsystem .............................. 73
Körning med släp ........................... 116
