2018 FIAT 124 SPIDER instrument panel

-advarselslyset på instrumentpanelet
slukkes, når tågebaglygterne er slukket.
Når du tænder tågebaglygterne, vil
tågeforlygterne også tændes.
Hvis tågelygtekontakten 2 roteres til
-positionen (tågelygtekontakten
vender automatisk tilbage til
-positionen), vil tågeforlygternes
indikatorlampe i instrumentklyngen
også lyse.
Med auto-lyskontrol
Når forlygtekontakten er i
AUTO-position, vil tågebaglygten
tændes, så snart forlygterne, de
udvendige lygter og instrumentpanelet
er tændt.Versioner uden tågeforlygter
Forlygterne skal tændes, for at man kan
tænde tågebaglygterne.
Aktivering
Rotér tågebaglygtekontakten 2 til
-positionen for at tænde
tågebaglygten (tågelygtekontakten
vender automatisk tilbage til den
oprindelige position).
Tågebaglygtens kontrollampe lyser i
instrumentklyngen, mens tågebaglygten
er tændt.
Deaktivering
Gør ét af følgende for at slukke
tågebaglygten:
Rotér tågelygtekontakten 2 til
-positionen igen (tågelygtekontakten
vender automatisk tilbage til
-positionen).
Rotér tågelygtekontakten 2 til
positionen OFF (FRA).
Drej forlygtekontakten 1 til positionen
OFF (FRA).
BLINKLYS
Tændingen skal være på ON, for at
man kan bruge blinklyset.
Bevæg blinkerarmen ned (ved drejning
til venstre) eller op (ved drejning til højre)
til stop-positionen. Signalet vil
annulleres af sig selv efter en drejning.
Hvis indikatorlyset fortsætter med at
blinke efter en drejning, skal
blinkerarmen manuelt føres tilbage til
dens originale position.
Blinklysindikatorerne (grønne)
i
instrumentpanelet blinker i
overensstemmelse med betjeningen af
blinkerarmen, for at vise hvilket signal
der virker.
Hvis et indikatorlys forbliver tændt uden
at blinke, eller hvis det blinker abnormt,
kan en af blinklysets el-pærer være
sprunget.
28
LÆR DIN BIL AT KENDE

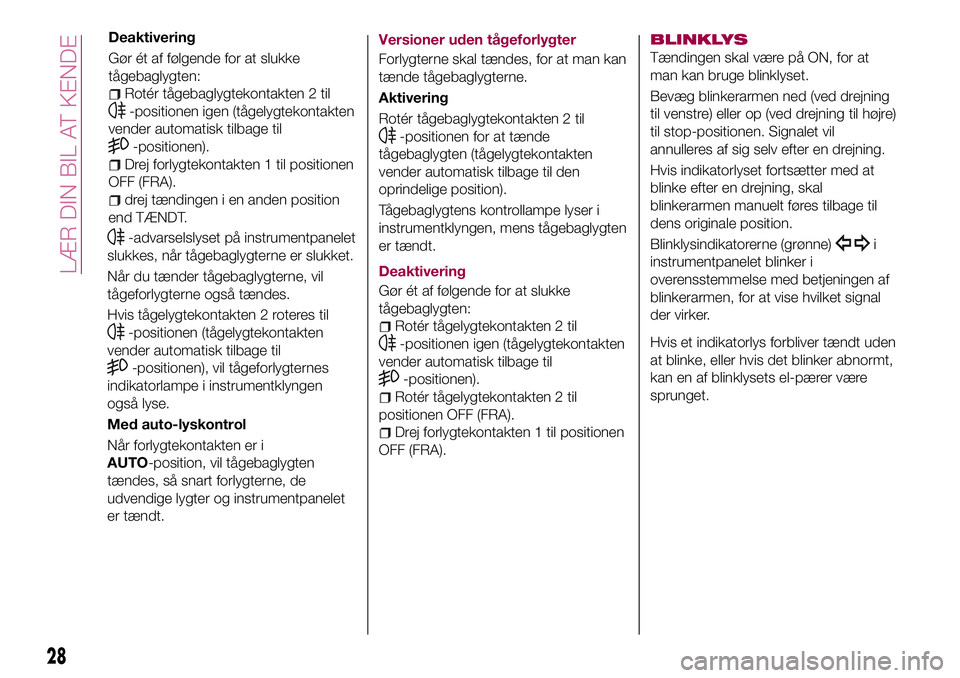

Deaktivering
Gør ét af følgende for at slukke
tågebaglygten:
Rotér tågebaglygtekontakten 2 til
-positionen igen (tågelygtekontakten
vender automatisk tilbage til
-positionen).
Drej forlygtekontakten 1 til positionen
OFF (FRA).
drej tændingen i en anden position
end TÆNDT.

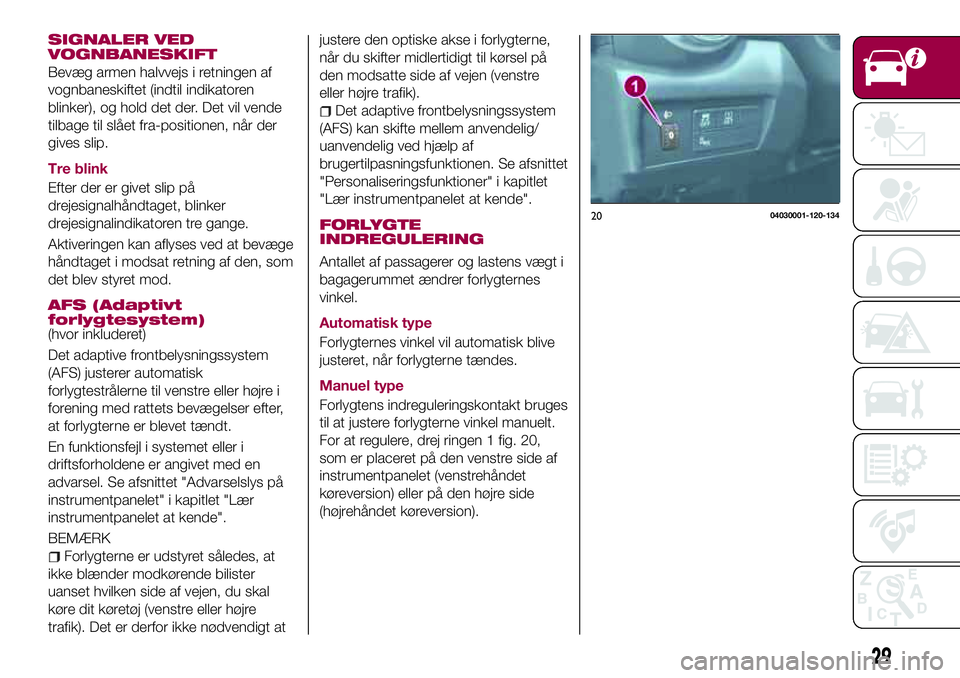

SIGNALER VED
VOGNBANESKIFT
Bevæg armen halvvejs i retningen af
vognbaneskiftet (indtil indikatoren
blinker), og hold det der. Det vil vende
tilbage til slået fra-positionen, når der
gives slip.
Tre blink
Efter der er givet slip på
drejesignalhåndtaget, blinker
drejesignalindikatoren tre gange.
Aktiveringen kan aflyses ved at bevæge
håndtaget i modsat retning af den, som
det blev styret mod.
AFS (Adaptivt
forlygtesystem)
(hvor inkluderet)
Det adaptive frontbelysningssystem
(AFS) justerer automatisk
forlygtestrålerne til venstre eller højre i
forening med rattets bevægelser efter,
at forlygterne er blevet tændt.
En funktionsfejl i systemet eller i
driftsforholdene er angivet med en
advarsel. Se afsnittet "Advarselslys på
instrumentpanelet" i kapitlet "Lær
instrumentpanelet at kende".
BEMÆRK
Forlygterne er udstyret således, at
ikke blænder modkørende bilister
uanset hvilken side af vejen, du skal
køre dit køretøj (venstre eller højre
trafik). Det er derfor ikke nødvendigt atjustere den optiske akse i forlygterne,
når du skifter midlertidigt til kørsel på
den modsatte side af vejen (venstre
eller højre trafik).
Det adaptive frontbelysningssystem
(AFS) kan skifte mellem anvendelig/
uanvendelig ved hjælp af
brugertilpasningsfunktionen. Se afsnittet
"Personaliseringsfunktioner" i kapitlet
"Lær instrumentpanelet at kende".
FORLYGTE
INDREGULERING
Antallet af passagerer og lastens vægt i
bagagerummet ændrer forlygternes
vinkel.
Automatisk type
Forlygternes vinkel vil automatisk blive
justeret, når forlygterne tændes.
Manuel type
Forlygtens indreguleringskontakt bruges
til at justere forlygterne vinkel manuelt.
For at regulere, drej ringen 1 fig. 20,
som er placeret på den venstre side af
instrumentpanelet (venstrehåndet
køreversion) eller på den højre side
(højrehåndet køreversion).
2004030001-120-134
29

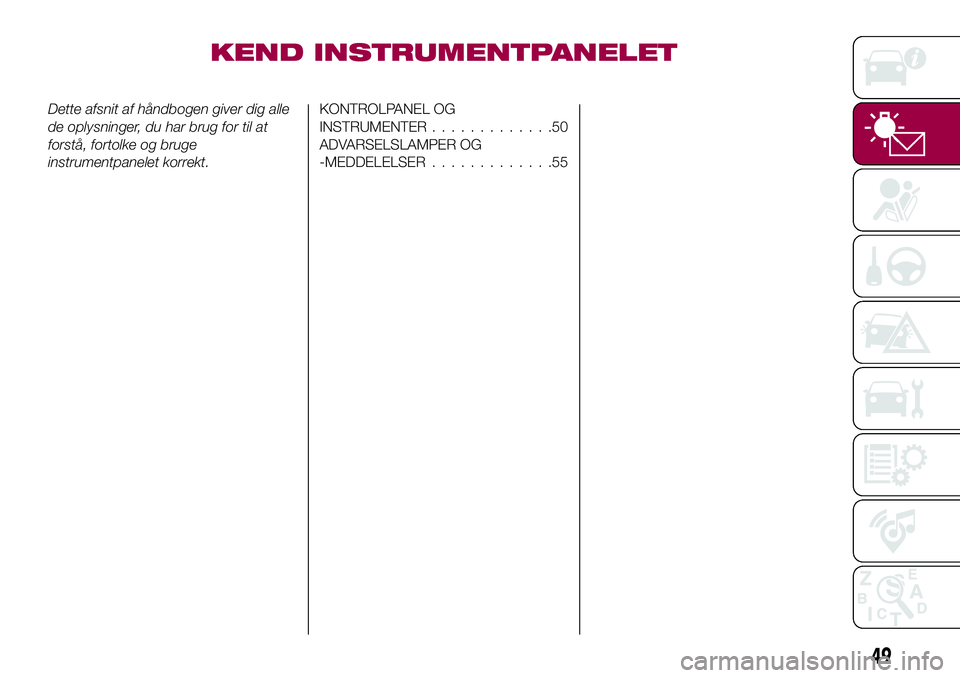

KEND INSTRUMENTPANELET
Dette afsnit af håndbogen giver dig alle
de oplysninger, du har brug for til at
forstå, fortolke og bruge
instrumentpanelet korrekt.KONTROLPANEL OG
INSTRUMENTER.............50
ADVARSELSLAMPER OG
-MEDDELELSER.............55
49

KONTROLPANEL OG INSTRUMENTER
1. Kilometertæller/turmåler og turcomputerknap/instrumentpanelbelysning - 2. Omdrejningstæller - 3. Speedometer -
4. Infodisplay automatisk transmission - 5. Kilometertæller/info turcomputer/temperaturmåler kølervæske/brændstofmåler/
udvendig temperatur/hastighedsbegrænser/fartpilot/display INFO-kontakt
5005020100-121-001
50
KEND INSTRUMENTPANELET

HØJRESTYREDE VERSIONER
1. Kilometertæller/turmåler og turcomputerknap/instrumentpanelbelysning - 2. Omdrejningstæller - 3. Speedometer -
4. Infodisplay automatisk transmission - 5. Kilometertæller/turcomputerinfo/temperaturmåler kølervæske/brændstofmåler/
udvendig temperatur/justerbar hastighedsbegrænser/fartpilot/display INFO-kontakt
5105020100-667-888
51

KILOMETERTÆLLER /
TURMÅLER
Displayet kan ændres fra
kilometertæller til "Turmåler A" til
"Turmåler B" og dernæst tilbage til
kilometertæller ved at trykke på vælger
1 fig. 52, mens en af dem vises. Den
valgte indstilling vil blive vist.
Når tændingen er på ACC eller OFF,
kan kilometertæller eller turmåler ikke
vises, dog kan det uforsætligt skifte
turmålerne eller nulstille dem, hvis man
trykker på vælgeren under et
ti-minutters interval i de følgende
tilfælde:
Efter tændingen er skiftet til off fra
ON;
efter førerdøren er åbnet.Turmåler
Turmåleren kan registrere den totale
distance af to ture. Èn registreres i "Tur
A", og den anden registreres i "Tur B".
For eksempel kan "Tur A" registrere
distancen fra udgangspunktet, og "Tur
B" kan registrere distancen fra der, hvor
brændstoftanken fyldes op.
Brug denne måler til at måle
turdistancer og til at beregne
brændstofforbrug.
Versioner med Radio 7": Hvis
brændstoføkonomidataene nulstilles
vha. brændstoføkonomiskærmen, eller
hvis Tur A nulstilles vha. turmåleren, når
funktionen som synkroniserer
brændstoføkonomiskærmen og
turmåleren er tændt, nulstilles
brændstoføkonomidataene og Tur A
samtidigt.
BEMÆRK Kun turmålerne registrerer
tiendedele af kilometer (mil).
Nulstilling af turmeter
Turmeteret vil blive slettet, når
strømforsyningen afbrydes (sprunget
sikring eller batteriet er ikke tilsluttet),
eller når køretøjet køres over 9999,9 km
(mil).
BELYSNING
INSTRUMENTPANEL
Lysstyrkejustering
Lysstyrken i instrumentklyngen kan
justeres ved at dreje på håndtag 1
fig. 53:
lysstyrken formindskesved at
dreje håndtaget til venstre. En bip-lyd vil
høres, når håndtaget er blevet drejet til
den maksimale dæmpede position;
lysstyrken forøgesved at dreje
håndtaget til højre.
Annullering af lysdæmper
Drej håndtaget til højre, indtil en bip-lyd
høres, mens instrumentpanelet
dæmpes med tændingen på ON.
Annullér lysdæmperen, hvis
instrumentpanelets synlighed reduceres
pga. skær fra omgivende lys.
Når lysdæmperen annulleres, kan
instrumentpanelet ikke dæmpes, selv
5205020102-121-001
5305020102-121-001
52
KEND INSTRUMENTPANELET

tryk på INFO-kontakten, og indstil de
to laveste tal (tiernes og etternes plads)
til den ønskede køretøjshastighed.
Talværdien ændres hver gang
INFO-kontakten er trykket ned;
tryk kontinuerligt på INFO-kontakten,
indtil en bip-lyd høres. Den indstillede
køretøjshastighed vises på
køretøjshastighedens alarmskærm.
INDIKATOR TIL
GEARSKIFT
Indikatoren til gearskift hjælper dig med
at opnå optimal brændstoføkonomi og
jævn kørsel.
Den viser den valgte gearposition 1
fig. 57 i instrumentpanelet og
underretter føreren om at skifte til den
mest passende gearposition 2 i
overensstemmelse med de aktuelle
køreforhold.
Indikation Forhold
Ta lDen valgte
gearposition er vist
og talDet anbefales af
skifte op eller ned til
den indikerede
gearposition
VIGTIGT Stol ikke udelukkende på skift
op-/skift ned-anbefalingerne som
indikeres. Den reelle køresituation kan
kræve gearskift, som er forskellige fra
indikationerne. For at undgå risiko for
ulykker skal vejen og trafikforholdene
bedømmes korrekt af føreren, før der
skiftes.
Versioner med manuel transmission
Indikatoren til gearskift slukkes, når
følgende betjening udføres:
Køretøjet stoppes;
køretøjet er sat i neutral;
køretøjet bakkes;
koblingen er ikke helt aktiveret, når
man accelererer fra et stop;
koblingspedalen forbliver trykket ned
i 2 sekunder eller længere, mens man
kører.
Versioner med automatisk
transmission
Indikatoren til gearskift slukkes, når
følgende betjening udføres:
Køretøjet stoppes;
manuel gearskift annulleres.Manuel omskiftning
(versioner med automatisk
transmission)
Brug af gearvælger: Tryk + bag på
gearvælgeren én gang for at skifte til et
højere gear.
5705210102-12A-001
54
KEND INSTRUMENTPANELET
VEDLIGEHOLDEL
SESSKÆRM
(hvor inkluderet)
Gør følgende:
Vælg ikonetpå startskærmen for
at vise “Applications” (Applikationer)-
skærmen;
vælg "Maintenance" (Vedligeholdelse)
for at vise vedligeholdelseslisten;
skift faneblad, og vælg den indstilling,
som du ønsker at ændre: “Scheduled”
(Planlagt), “Tire rotation” (Dækrotation),
“Oil Change” (Olieskift).
Nulstillingsmetode

Køretøjer med Radio 7"
Advarselsindholdet kan tjekkes på
lydsystemet.
Gør følgende:
Hvis advarselslyset tændes, vælg
-ikonet på startskærmen for at vise
applikationsskærmen;
vælg “Advarselsvejledning” for at
vise de nuværende advarsler;
vælg den relevante advarsel for at se
advarselsdetaljerne.
For de følgende advarsels-/indikatirlys:
Hovedadvarselslys
Bremsesystemets advarselslys
ABS-advarselslys
Opladningssystemets advarselslys
Advarselslys for motorolie
Tjek motorlys
Advarselslys for høj
kølervæsketemperatur
Advarselslys for automatisk
gearkasse
Indikatorlys for funktionsfejl i
servostyringen
Air Bag-/seleforstrammersystems
advarselslys
Aktivt motorhjelmsadvarselslys
Advarselslys for lavt brændstofniveau
Advarselslys for sikkerhedssele
Advarselslys for dør på klem
Advarselslys for lavt
sprinklervæskeniveau
Advarselslys for Tyre Pressure
Monitoring System
KEY-advarselslys
Advarselslys for LED-forlygte KEY
Indikatorlys for svensknøgle
Indikatorlys for TCS/DSC
Indikatorlys for DSC OFF
Sikkerhedsindikatorlys
Indikatorlys til deaktivering af
passagerens Air Bag (hvis monteret).
Lyset tændes, når tændingen er tændt
for et driftstjek og slukkes efter få
sekunder, eller når motoren startes.
Hvis lyset ikke tændes eller forbliver
tændt, så få køretøjet set efter af en
Fiat-forhandler.
Kun for "Bremsesystemets
advarselslys": lyset tændes hele tiden,
når parkeringsbremsen er aktiveret.
55
ADVARSELSLAMPER
OG
-MEDDELELSER
VIGTIGT Advarselslyset i
instrumentpanelet viser sig sammen
med en meddelelse og/eller et lydsignal
når relevant. Disse angivelser er
vejledende og præventive og må som
sådan ikke betragtes som
udtømmende og/eller som alternativ til
de oplysninger, som er indeholdt i
håndbogen, som du anbefales at læse
omhyggeligt i alle tilfælde. Se altid
oplysningerne i dette kapitel i tilfælde af
en fejlindikation.
VIGTIGT Viste fejlindikationer er delt op
i to kategorier: Alvorlige og mindre
alvorlige fejl. Alvorlige fejl angives ved
en gentaget og længerevarende
advarselscyklus. Mindre alvorlige fejl
angives ved en advarselscyklus af
kortere varighed. Begge kategoriers
display-cyklus kan afbrydes.
Instrumentpanelets advarselslys vil
forblive tændt, indtil årsagen til fejlen er
elimineret.
