2018 CITROEN DS3 display

2
01
02
03
04
05
9 Instrumentpaneler
12

Blinkers
24


Indikatorer
31
B

lack Panel
31
E

nfärgad display A
33
E

nfärgad display C
34


Pekskärm
38
Fä

rddator
40
Ä

ndra datum och tid 43
N

yckel med fjärrkontroll
46

Larm
47

Fönsterhissar
49
D
örrar
51
F
ällbart soltak
57 Baklucka
61

Framsäten
66
B

aksäten
67
I

nställning av ratten
67


Speglar
68
V

entilation
71
Vä

rme
71
M

anuell luftkonditionering
72
A

utomatisk luftkonditionering
74
Å

tercirkulation av kupéluft
74
B

orttagning av is och imma på vindrutan
75
B

orttagning av is och imma på bakrutan
76


Doftspridare
77


Taklampa
77


Komfortbelysning
78
In

redning i

bilen
81
In

redning i

bagageutrymmet84


Belysningsreglage
86

Blinkers
86
A
utomatisk tändning av ljusen
87
V
arselljus med LED
87

Strålkastarinställning
88 Torkarspak
92
A
llmänna rekommendationer om
säkerheten
93
V

arningningsblinkers
93
Sig

nalhorn
93
N

öd- eller assistanssamtal
96
E

lektroniskt stabilitetsprogram (ESC)
98


Bilbälten
101


Krockkuddar
104


Bilbarnstolar
105
U

rkoppling av frampassagerarens
krockkudde
111


ISOFIX-barnstolar
Översikt
Instrumentpanelen Öppna och stänga
Ergonomi och komfort Säkerhet Belysning och sikt
Miljövänlig körning
Inneh

4
Instrument och reglage3
Säkringar i

instrumentbrädan
4
Inre backspegel
Taklampa
Active City Brake
5
Monokrom display A
Monokrom display C
Bilradio
Pekskärm surfplatta
Ställa in datum och tid
6
Ventilation
Värme
Manuell luftkonditionering
Automatisk luftkonditionering
Borttagning av is och imma på vindrutan
Borttagning av is och imma på bakrutan
7
Manuell växellåda
Elektroniskt styrd växellåda (ETG)
Automatlåda
Stop & Start
8
Mittarmstöd
Parkeringsbroms
9
Handskfack
10
Assistans eller nödsituation
Varningsblinkers
1
Reglage för sidospeglar
Elektriska fönsterhissar
2
Öppna motorhuven
Översikt

9
Instrumentpanel
Mätare
1.Varvräknare.
Anger motorns var vtal (1 000
v/min).
2. Fordonets hastighet.
Anger aktuell hastighet för bilen
(km/h eller mph).
3. Kylarvätskans temperatur.
Indikator för kylarvätskans temperatur.
4. Display.
5. Bränslenivå.
Anger mängden bränsle som finns kvar
i


tanken.
6. Visningsknapp.
Displayen växlar mellan räckvidd och
trippmätare.
Visar information om underhåll.
Återställer den valda funktionen till noll
(trippmätare eller serviceindikator).
7. Reostat för instrumentbelysning.
Påverkar ljusstyrkan på instrumentpanel
och reglage samt kupé.
01
Instrumentpanelen

10
A.Fartbegränsare
(km/h eller mph) eller
Farthållare.
B. Växlingsindikator.
C. Information om ETG-växellåda eller
automatlåda.
D. Räckvidd
(km eller miles) eller
Trippmätare.
E. Serviceindikator
(km eller miles) och sedan,
Vägmätare.
Dessa två funktioner visas i
tur och
ordning vid påslagning av tändningen.
F. Oljenivåindikator.
Visas under några sekunder efter
tändningspåslag och försvinner sedan.
Display
01
Instrumentpanelen

11
PERFORMANCE
instrumentpanel
Mätare
1.Varvräknare.
Anger motorns var vtal (1 000
v/min).
2. Fordonets hastighet.
Anger aktuell hastighet för bilen
(km/h eller mph).
3. Kylarvätskans temperatur.
Indikator för kylarvätskans temperatur.
4. Display.
5. Bränslenivå.
Anger mängden bränsle som finns kvar
i


tanken.
6. Visningsknapp.
Displayen växlar mellan räckvidd och
trippmätare.
Visar information om underhåll.
Återställer den valda funktionen till noll
(trippmätare eller serviceindikator).
7. Reostat för instrumentbelysning.
Påverkar ljusstyrkan på instrumentpanel
och reglage samt kupé.
01
Instrumentpanelen

12
A.Fartbegränsare
(km/h eller mph) eller
Farthållare.
B. Räckvidd
(km eller miles) eller
Trippmätare.
C. Serviceindikator
(km eller miles) och sedan,
Vägmätare.
Dessa två funktioner visas i
tur och
ordning vid påslagning av tändningen.
D. Oljenivåindikator.
Visas under några sekunder efter
tändningspåslag och försvinner sedan.
Blinkers
Informerar föraren när ett system aktiveras/
inaktiveras (kontrollampor) eller när ett fel
uppstår (varningslampa).
När tändningen slås på
Vissa varningslampor tänds alltid i några
sekunder varje gång tändningen slås på.
Så fort motorn startar ska dessa lampor
slockna igen.
Slå upp och läs om den berörda varningslampan
innan du kör iväg om den inte slocknar.
Kontrollampan för krockkudden på
passagerarsidan förblir tänd i


en minut efter att
tändningen slagits på, även efter att motorn har
startat.
Tillhörande varningar
När vissa varningslampor tänds hörs eventuellt
samtidigt en ljudsignal och ett meddelande
visas på multifunktionsdisplayen. Varningslampan kan antingen lysa med
fast sken eller blinka.
Vissa varningslampor kan uppvisa båda
indikeringstyperna. Det är bara med
ledning av det aktuella funktionsläget som
det går att sluta sig till om situationen är
normal eller om ett fel har uppstått.
Varningslampor
Om någon av följande lampor tänds med
motorn i
gång eller under färd betyder det
att ett fel uppstått, som kräver en åtgärd från
förarens sida.
Om det uppstår ett fel som leder till att
en varningslampa tänds ska du läsa det
åtföljande meddelandet.
Vänd dig till återförsäljaren eller en annan
kvalificerad verkstad om problem uppstår.
Display
01
Instrumentpanelen

14
KontrollampaIndikeringOrsak Åtgärder/observationer
STOP Fast sken, ensamt eller
tillsammans med en
annan varningslampa,
åtföljt av en ljudsignal
och ett meddelande på
displayen. Om denna varningslampa tänds
har ett allvarligt fel uppstått
som rör bromssystemet eller
kylvätsketemperaturen.
Stanna bilen så fort detta kan ske på ett säkert sätt,
eftersom du riskerar motorstopp.
Parkera bilen, slå av tändningen och vänd dig till
återförsäljaren eller en annan kvalificerad verkstad.
Parkeringsbroms Fast sken. Parkeringsbromsen är åtdragen eller
dåligt lossad. Lossa parkeringsbromsen så att lampan släcks, med
foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Läs under motsvarande rubrik för mer information om
parkeringsbromsen
.
+ Bromsar
Fast sken,
tillsammans med
STOP-lampan. Bromsvätskenivån i


bromskretsen
är för låg. Stanna bilen så fort du kan på ett säkert sätt.
Fyll på med en bromsvätska som uppfyller
tillverkarens krav.
Låt återförsäljaren eller en annan kvalificerad
verkstad kontrollera systemet om problemet kvarstår.
+
+ Fast sken,
tillsammans med
varningslamporna för
STOP och ABS.
Fel i
den elektroniska
bromskraftsfördelaren (REF). Stanna bilen så fort detta kan ske på ett säkert sätt.
Låt en återförsäljare eller en annan kvalificerad
verkstad kontrollera systemet.
01
Instrumentpanelen

24

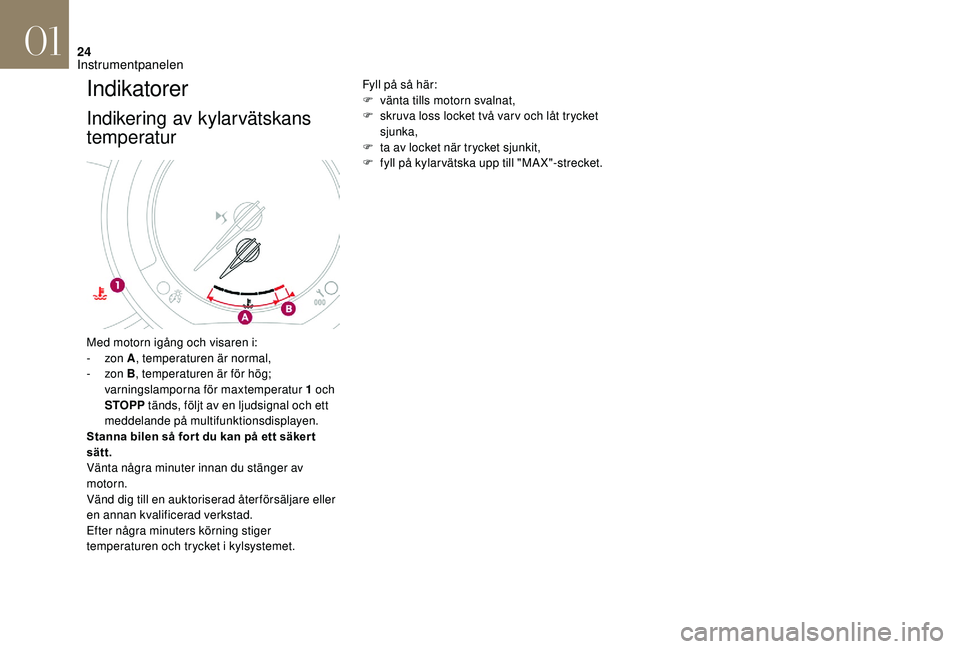

Indikatorer
Indikering av kylarvätskans
temperatur
Fyll på så här:
F v änta tills motorn svalnat,
F

s
kruva loss locket två var v och låt trycket
sjunka,
F

t
a av locket när trycket sjunkit,
F

f
yll på kylarvätska upp till "MA X"-strecket.
Med motorn igång och visaren i:
-

zon A, temperaturen är normal,
-

zon B, temperaturen är för hög;
varningslamporna för maxtemperatur 1

och
STOPP tänds, följt av en ljudsignal och ett
meddelande på multifunktionsdisplayen.
Stanna bilen så for t du kan på ett säker t
sätt.
Vänta några minuter innan du stänger av
motorn.
Vänd dig till en auktoriserad åter försäljare eller
en annan kvalificerad verkstad.
Efter några minuters körning stiger
temperaturen och trycket i

kylsystemet.
01
Instrumentpanelen
