2018 CITROEN C4CACTUS stop start

126
Fonctionnement
Indicateur de changement de rapport
Système permettant de réduire la consommation de carburant en préconisant un changement de rapport supérieur, sur les véhicules équipés de boîte
de vitesses manuelle.Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...)
et des sollicitations du conducteur
(demande de puissance, accélération,
freinage,...).
Le système ne propose en aucun cas
:
-

d
'engager le premier rapport,
-

d
'engager la marche arrière,
-
de

rétrograder.
Exemple


:
-

V
ous êtes sur le troisième rapport.
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un (ou plusieurs)
rapport(s). Vous pouvez suivre cette indication
sans passer par les rapports intermédiaires.
-

V
ous appuyez sur la pédale d'accélérateur.
-

L
e système peut vous proposer d'engager
un rapport supérieur.
L'information apparaît dans le combiné sous la
forme d'une flèche, accompagnée du rapport
préconisé.
Sur certaines versions Diesel avec
boite de vitesses manuelle, le système
peut vous proposer de passer au point
mort (
N s'affiche au combiné) pour
favoriser la mise en veille du moteur
(mode STOP du Stop & Start), dans
certaines conditions de conduite.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée.
Conduite

132
Stop & Start
Fonctionnement
Passage en mode STOP du
moteur
Le témoin "ECO" s'allume au
combiné et le moteur se met
automatiquement en veille :
-

a

vec une boîte de vitesses manuelle ,
à l'arrêt, lorsque vous vous mettez au
point mort et que vous relâchez la pédale
d'embrayage,
-

a

vec une boîte de vitesses pilotée , à
l'arrêt ou à une vitesse inférieure à 8
km/h
(selon version), lorsque vous vous mettez
au point mort (commande sur N ) ou lorsque
vous enfoncez la pédale de frein. N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact. Pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques secondes qui suivent le
désengagement de la marche arrière.
Le Stop & Start ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée, ...
Le Stop & Start met le moteur momentanément
en veille - mode STOP - lors des phases
d'arrêts de la circulation (feux rouges,
encombrements, autres...). Le moteur
redémarre automatiquement - mode
START - dès que vous souhaitez repartir.
Le redémarrage s'effectue de manière
instantanée, rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop
& Start permet de réduire la consommation de
carburant, les émissions de gaz polluant et le
niveau sonore à l'arrêt.
Compteur de temps du Stop &
Start
Un compteur de temps cumule les
durées de mise en mode STOP au
cours du trajet.
Il s'affiche dans l'ordinateur de bord (accessible
par le menu " Aide à la conduite" de la tablette
tactile).
Il se remet à zéro à chaque mise du contact.
Le Stop & Start requiert une
batterie 12

V de technologie et de
caractéristiques spécifiques. Toute
intervention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau CITROËN ou dans un atelier
qualifié. Pour plus d'informations sur
la batterie 12 V, reportez-vous à la
rubrique correspondante.
Conduite

133

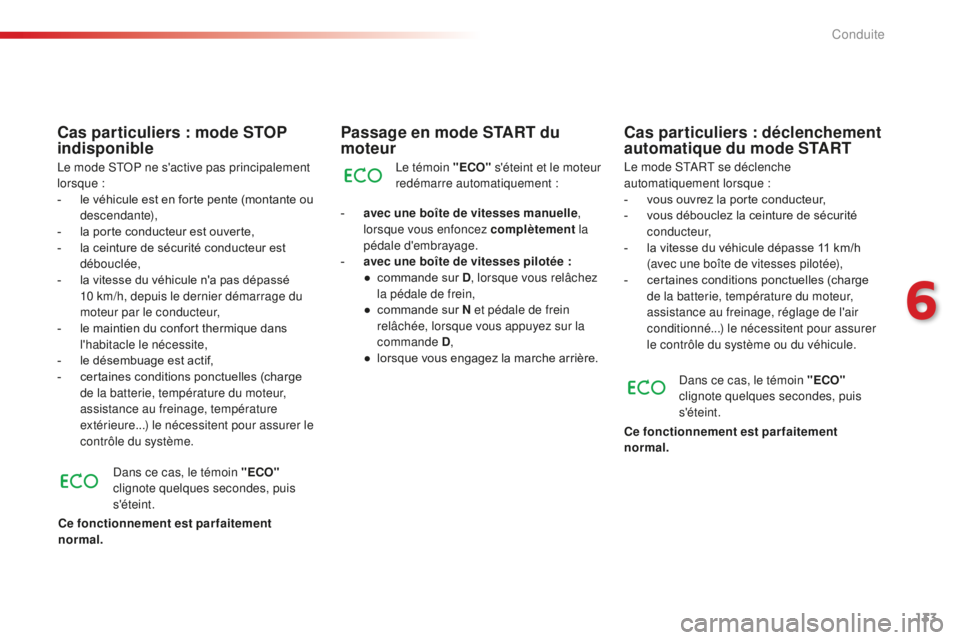

Passage en mode START du
moteur
Le témoin "ECO" s'éteint et le moteur
redémarre automatiquement :
-

a

vec une boîte de vitesses manuelle ,
lorsque vous enfoncez complètement la
pédale d'embrayage.
-

a

vec une boîte de vitesses pilotée :
●

c

ommande sur D , lorsque vous relâchez
la pédale de frein,
●

c

ommande sur N et pédale de frein
relâchée, lorsque vous appuyez sur la
commande D ,
●

l

orsque vous engagez la marche arrière. Le mode START se déclenche
automatiquement lorsque :
-

v
ous ouvrez la porte conducteur,
-

v
ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l
a vitesse du véhicule dépasse 11 km/h
(avec une boîte de vitesses pilotée),
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Cas particuliers : déclenchement
automatique du mode START
Dans ce cas, le témoin "ECO"
clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
Cas particuliers : mode STOP
indisponible
Le mode STOP ne s'active pas principalement
lorsque :
-

l
e véhicule est en forte pente (montante ou
descendante),
-

l
a porte conducteur est ouverte,
-

l
a ceinture de sécurité conducteur est
débouclée,
-

l
a vitesse du véhicule n'a pas dépassé
10 km/h, depuis le dernier démarrage du
moteur par le conducteur,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite,
-

l
e désembuage est actif,
-

c
ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Dans ce cas, le témoin "ECO"
clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.
6
Conduite

134
Le dysfonctionnement du système
est signalé dans le menu "Aide à
la conduite " (page primaire) de la
tablette tactile.
Anomalie de
fonctionnement
En cas d'anomalie, le pictogramme
de la touche passe en mode d'alerte
et le voyant clignote quelques
instants puis reste allumé fixe.
Si vous appuyez sur cette touche pour réactiver
le système, le voyant clignote à nouveau
quelques instants et redevient allumé fixe.
Dans certains cas, tels que le maintien du
confort thermique dans l'habitacle, il peut être
utile de neutraliser le Stop & Start.
La demande de neutralisation peut être
effectuée à tout moment, dès la mise du
contact.
Si la neutralisation a été effectuée en mode
STOP, le moteur redémarre immédiatement.
Le Stop & Start se réactive automatiquement à
chaque nouveau démarrage du moteur.
Neutralisation / Réactivation
manuelle
La neutralisation et la réactivation manuelle
du Stop & Start sont paramétrables dans la
tablette tactile.
F

Sél
ectionnez "
Stop & Star t "
dans le menu " Aide à la
conduite ".
Dans le cas d'une neutralisation, le voyant de
cette touche s'allume fixe.
Dans le cas d'une réactivation manuelle, le
voyant de cette touche s'éteint. Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale.
Tous les témoins du combiné s'allument.
Selon version, un message d'alerte
peut également s'afficher pour vous
demander de vous mettre au point
mort (commande N ) et d'appuyer sur la
pédale de frein.
Vous devez couper le contact, puis
redémarrer le moteur.
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T. Ouverture du capot moteur
Conduite sur chaussée inondée
Avant de vous engager dans une zone
inondée, il est fortement recommandé
de neutraliser le Stop & Start.
Pour plus d'informations sur les
conseils de conduite, notamment sur
chaussée inondée, reportez-vous à la
rubrique correspondante.
Conduite

145
Park Assist
Ce système est une assistance active au stationnement qui détecte un espace de stationnement puis pilote le système de direction pour se garer dans
cet espace.
Il commande la direction pendant que le conducteur gère l'accélération, le freinage, les rapports de vitesse et l'embrayage (boîte de vitesses manuelle).
Pendant les phases d'entrée et de sortie de stationnement, le système fournit des informations visuelles et sonores au conducteur afin de sécuriser sa
manoeuvre. Plusieurs manoeuvres de marche avant ou arrière peuvent être nécessaires.Le système Park Assist ne peut, en
aucun cas, remplacer la vigilance du
c o n d u c t e u r.
Le conducteur doit rester maître de son
véhicule en s'assurant que l'espace
reste dégagé pendant la manoeuvre.
Dans certains cas, les capteurs peuvent
ne pas détecter les petits obstacles
situés dans leurs angles morts.
Le changement des dimensions des
pneumatiques (surmonte, pneus
hiver,
...) peut nuire au bon déroulement
de la fonction d'assistance au
stationnement.
Pendant les phases de manoeuvres, le
volant effectue des rotations rapides
:
ne tenez pas le volant, ne mettez pas
les mains entre les branches du volant
et prenez garde aux vêtements amples,
écharpes, sacs à main... Il y a risque de
blessure. Pour une entrée en créneau, le système
ne détecte pas des emplacements dont
la taille est nettement inférieure ou
supérieure au gabarit du véhicule.
La fonction "Aide au stationnement"
s'active automatiquement pendant les
manoeuvres, il est donc possible qu'un
témoin s'allume à l'écran, accompagné
d'un signal sonore, sans incidence sur
le stationnement.
La sélection du type de manœuvre
(entrée ou sortie de créneau) empêche
le passage en mode STOP du Stop &
Start.
En mode STOP, cette sélection
redémarre le moteur.
À tout instant, le conducteur peut reprendre le contrôle de la direction en saisissant le volant.
Le système apporte une assistance aux
manoeuvres d'entrée et de sortie de
stationnement en créneau.
6
Conduite

153
Réservoir de carburant
Capacité du réservoir :
- E ssence : environ 50 litres.
-

D
iesel : environ 45 ou 50 litres (selon version).
Niveau mini de carburant Remplissage
Lorsque le niveau mini du réservoir
est atteint, ce témoin s'allume au
combiné, accompagné d'un signal
sonore, d'un message, et le dernier
pavé de la jauge à carburant clignote
en rouge.
Pour réaliser le remplissage en toute sécurité


:
F

A
rrêtez impérativement le moteur.
F

O
uvrez la trappe à carburant.
Une étiquette, collée à l'intérieur de la trappe,
vous rappelle le type de carburant à utiliser en
fonction de votre motorisation.
Les compléments en carburant doivent être
supérieurs à 5
litres pour être pris en compte
par la jauge à carburant.
Au premier allumage, il reste environ 5
litres
de carburant dans le réservoir.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné d'un
signal sonore et d'un message. Ce signal
sonore et ce message sont répétés, à une
cadence qui croît au fur et à mesure que le
niveau baisse et se rapproche de " 0".
Faites impérativement un complément de
carburant pour éviter la panne. L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression, tout à
fait normale, est provoquée par l'étanchéité du
circuit de carburant.
Avec le Stop & Start, n'effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP
; coupez
impérativement le contact avec la clé.
Pour plus d'informations sur la panne
de carburant (Diesel), reportez-vous à
la rubrique correspondante. F

R
epérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule.
F

I
ntroduisez la clé dans le bouchon, puis
tournez-la vers la gauche.
7
Informations pratiques

167
Capot
F Ouvrez la porte avant gauche.L'implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure),
en utilisant la zone protégée.
Capot ouvert, faites attention de ne pas
heurter la commande d'ouverture.
F
L
evez la commande et soulevez le capot. F
D éclippez la béquille de son logement
et fixez-la dans le cran pour maintenir le
capot ouvert.
Ouverture
F Tirez vers vous la commande, située en bas de l'encadrement de la porte.
Le moto-ventilateur peut se mettre
en marche après l'arrêt du moteur
:
prenez garde aux objets ou aux
vêtements qui pourraient se prendre
dans l'hélice.
N'ouvrez pas le capot en cas de vent
violent.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l'eau (pluie, lavage,
...).
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T.
7
Informations pratiques

173
Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement le
serrage des cosses vissées (pour les
versions sans collier rapide) et l'état
de propreté des branchements.Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Filtre à huile
Sauf indication contraire, contrôlez ces éléments, conformément au plan d'entretien du constructeur et en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau CITROËN ou par un atelier qualifié.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
Filtre à particules (Diesel)
Le début de saturation du filtre
à particules vous est indiqué
par l'allumage fixe de ce témoin,
accompagné d'un message
d'alerte.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60
km/h jusqu'à l'extinction
du témoin.
Si le témoin reste affiché, il s'agit d'un manque
d'additif.
Reportez-vous à la rubrique "Niveau d'additif
gasoil".
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d'eau à l'échappement, lors
d'accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l'environnement.
En cas d'opération sur la batterie 12 V,
reportez-vous à la rubrique correspondante
pour connaître les précautions à prendre avant
toute intervention.
Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau
CITROËN ou dans un atelier qualifié.
7
Informations pratiques
